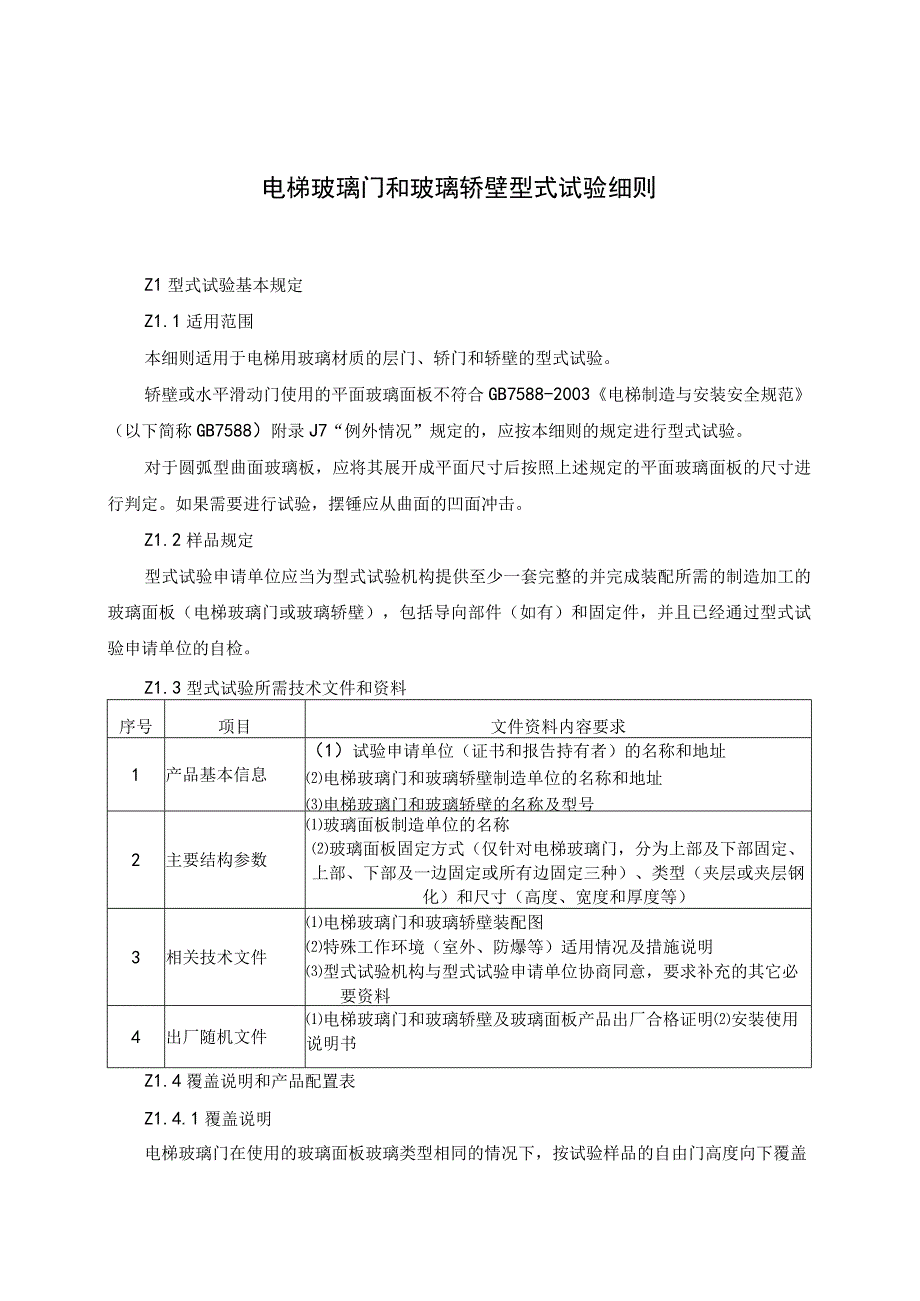

1、电梯玻璃门和玻璃轿壁型式试验细则Z1型式试验基本规定Z1.1适用范围本细则适用于电梯用玻璃材质的层门、轿门和轿壁的型式试验。轿壁或水平滑动门使用的平面玻璃面板不符合GB7588-2003电梯制造与安装安全规范（以下简称GB7588）附录J7“例外情况”规定的，应按本细则的规定进行型式试验。对于圆弧型曲面玻璃板，应将其展开成平面尺寸后按照上述规定的平面玻璃面板的尺寸进行判定。如果需要进行试验，摆锤应从曲面的凹面冲击。Z1.2样品规定型式试验申请单位应当为型式试验机构提供至少一套完整的并完成装配所需的制造加工的玻璃面板（电梯玻璃门或玻璃轿壁），包括导向部件（如有）和固定件，并且已经通过型式试验申请
2、单位的自检。Z1.3型式试验所需技术文件和资料序号项目文件资料内容要求1产品基本信息（1）试验申请单位（证书和报告持有者）的名称和地址电梯玻璃门和玻璃轿壁制造单位的名称和地址电梯玻璃门和玻璃轿壁的名称及型号2主要结构参数玻璃面板制造单位的名称玻璃面板固定方式（仅针对电梯玻璃门，分为上部及下部固定、上部、下部及一边固定或所有边固定三种）、类型（夹层或夹层钢化）和尺寸（高度、宽度和厚度等）3相关技术文件电梯玻璃门和玻璃轿壁装配图特殊工作环境（室外、防爆等）适用情况及措施说明型式试验机构与型式试验申请单位协商同意，要求补充的其它必要资料4出厂随机文件电梯玻璃门和玻璃轿壁及玻璃面板产品出厂合格证明安装

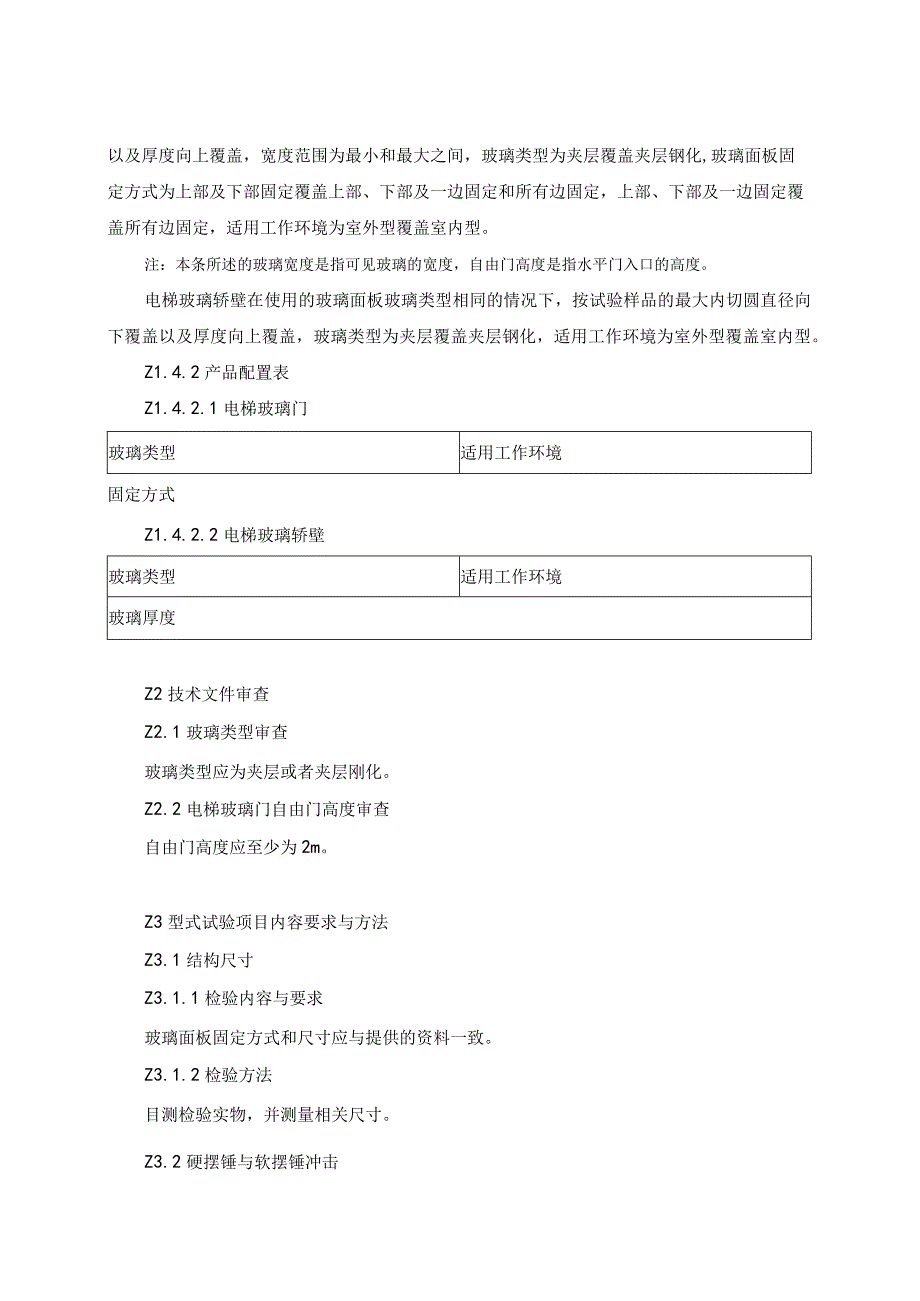

3、使用说明书Z1.4覆盖说明和产品配置表Z1.4.1覆盖说明电梯玻璃门在使用的玻璃面板玻璃类型相同的情况下，按试验样品的自由门高度向下覆盖以及厚度向上覆盖，宽度范围为最小和最大之间，玻璃类型为夹层覆盖夹层钢化,玻璃面板固定方式为上部及下部固定覆盖上部、下部及一边固定和所有边固定，上部、下部及一边固定覆盖所有边固定，适用工作环境为室外型覆盖室内型。注：本条所述的玻璃宽度是指可见玻璃的宽度，自由门高度是指水平门入口的高度。电梯玻璃轿壁在使用的玻璃面板玻璃类型相同的情况下，按试验样品的最大内切圆直径向下覆盖以及厚度向上覆盖，玻璃类型为夹层覆盖夹层钢化，适用工作环境为室外型覆盖室内型。Z1.4.2产品配

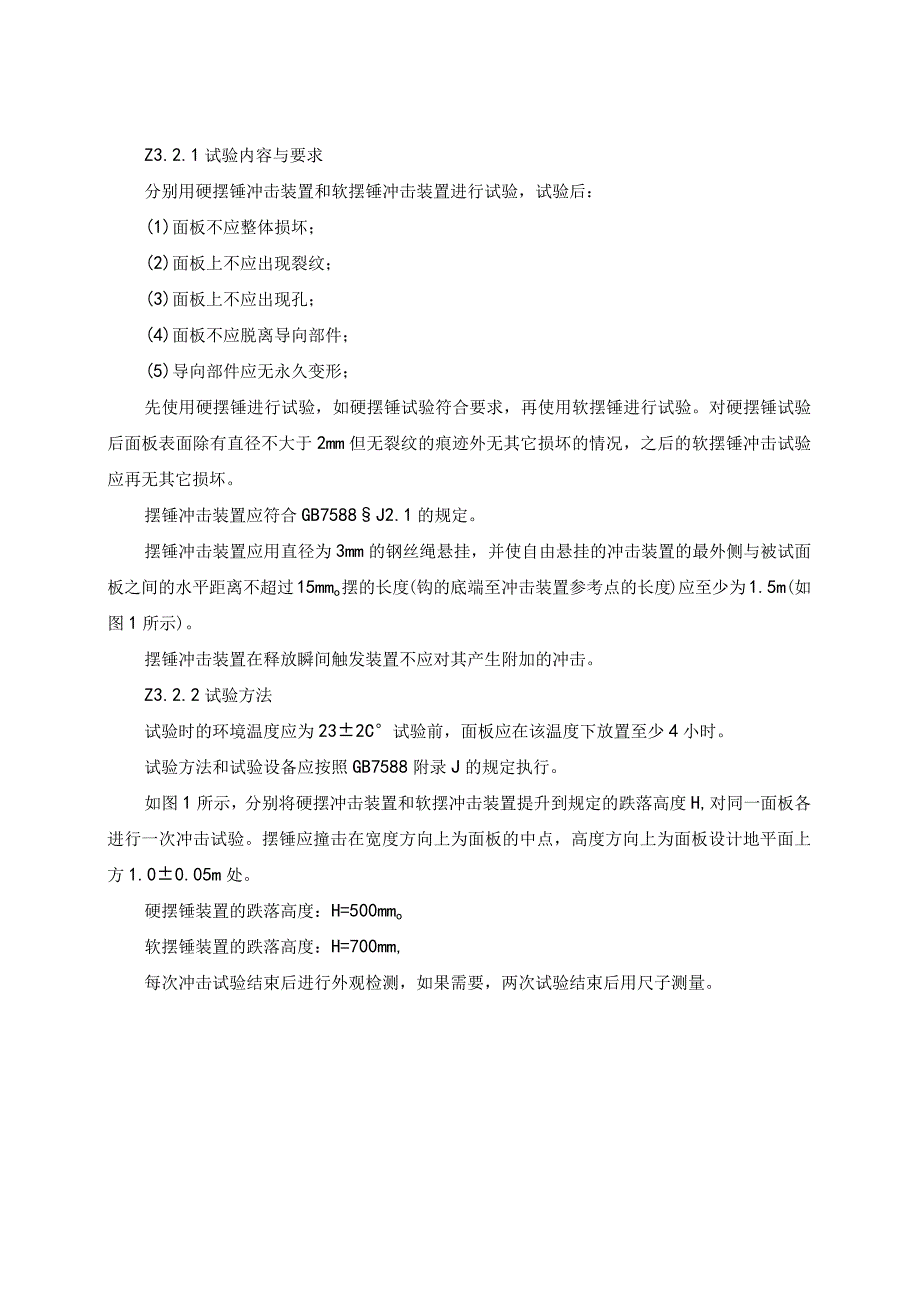

4、置表Z1.4.2.1电梯玻璃门玻璃类型适用工作环境固定方式Z1.4.2.2电梯玻璃轿壁玻璃类型适用工作环境玻璃厚度Z2技术文件审查Z2.1玻璃类型审查玻璃类型应为夹层或者夹层刚化。Z2.2电梯玻璃门自由门高度审查自由门高度应至少为2m。Z3型式试验项目内容要求与方法Z3.1结构尺寸Z3.1.1检验内容与要求玻璃面板固定方式和尺寸应与提供的资料一致。Z3.1.2检验方法目测检验实物，并测量相关尺寸。Z3.2硬摆锤与软摆锤冲击Z3.2.1试验内容与要求分别用硬摆锤冲击装置和软摆锤冲击装置进行试验，试验后：(1)面板不应整体损坏；(2)面板上不应出现裂纹；(3)面板上不应出现孔；(4)面板不应脱离导
5、向部件；(5)导向部件应无永久变形；先使用硬摆锤进行试验，如硬摆锤试验符合要求，再使用软摆锤进行试验。对硬摆锤试验后面板表面除有直径不大于2mm但无裂纹的痕迹外无其它损坏的情况，之后的软摆锤冲击试验应再无其它损坏。摆锤冲击装置应符合GB7588J2.1的规定。摆锤冲击装置应用直径为3mm的钢丝绳悬挂，并使自由悬挂的冲击装置的最外侧与被试面板之间的水平距离不超过15mmo摆的长度(钩的底端至冲击装置参考点的长度)应至少为1.5m(如图1所示)。摆锤冲击装置在释放瞬间触发装置不应对其产生附加的冲击。Z3.2.2试验方法试验时的环境温度应为232C试验前，面板应在该温度下放置至少4小时。试验方法和试
6、验设备应按照GB7588附录J的规定执行。如图1所示，分别将硬摆冲击装置和软摆冲击装置提升到规定的跌落高度H,对同一面板各进行一次冲击试验。摆锤应撞击在宽度方向上为面板的中点，高度方向上为面板设计地平面上方1.00.05m处。硬摆锤装置的跌落高度：H=500mmo软摆锤装置的跌落高度：H=700mm,每次冲击试验结束后进行外观检测，如果需要，两次试验结束后用尺子测量。框架(2)被测试的玻璃面板(3)冲击装置(4)被测试玻璃面板的参考平面H：跌落高度图1：测试装置的跌落高度示意图Z3.3特殊环境使用要求Z3.3.1检验内容与要求用于室外型或防爆电梯时，对在室外、防爆、严重污染、高温、严寒、易燃以
7、及高海拨(IooOm以上)环境等特殊情况下使用的电梯玻璃门和玻璃轿壁，根据使用条件,采取的下列措施应符合企业设计规定，并进行了风险评价：(1)结构的防锈措施；(2)材料的选择；(3)防污染措施；(4)根据使用环境要求的其它措施。Z3.3.2检验方法现场对照实物检验各项防护措施是否符合企业设计规定，审查风险评价材料是否把与使用环境相关的风险降低到了可接受的程度。Z4型式试验报告格式注：报告封面见附件D。产品名称产品型号产品（出厂）编号制造完成日期产品主要技术参数玻璃类型适用工作环境玻璃厚度可见宽度（仅对玻璃门）固定方式（仅对玻璃门）自由门高度（仅对玻璃门）内切圆直径（仅对玻璃轿壁）申请单位名称地址制造单位名称地址来样日期样品编号试验日期样品状态试验类别型式试验试验项目全部适用项目试验地点试验条件试验依据电梯型式试验规则（2012稿）试验结论主检：机构核准编号：（型式试验机构报告专用章）年月日审核：批准：第一部分：技术文件审查序号项目编号审查项目审查结果结论1Z2.1玻璃类型审查2Z2.2电梯玻璃门自由门高度审查第二部分：试验项目和结果序号项目编号试验项目试验结果结论1Z3.1结构尺寸2Z3.2硬摆锤与软摆锤冲击3Z3.3特殊环境使用要求1 .特殊说明2 .曲线、图表、产品照片等
