资源描述

《基坑钎探技术交底02.docx》由会员分享,可在线阅读,更多相关《基坑钎探技术交底02.docx(3页珍藏版)》请在第壹文秘上搜索。

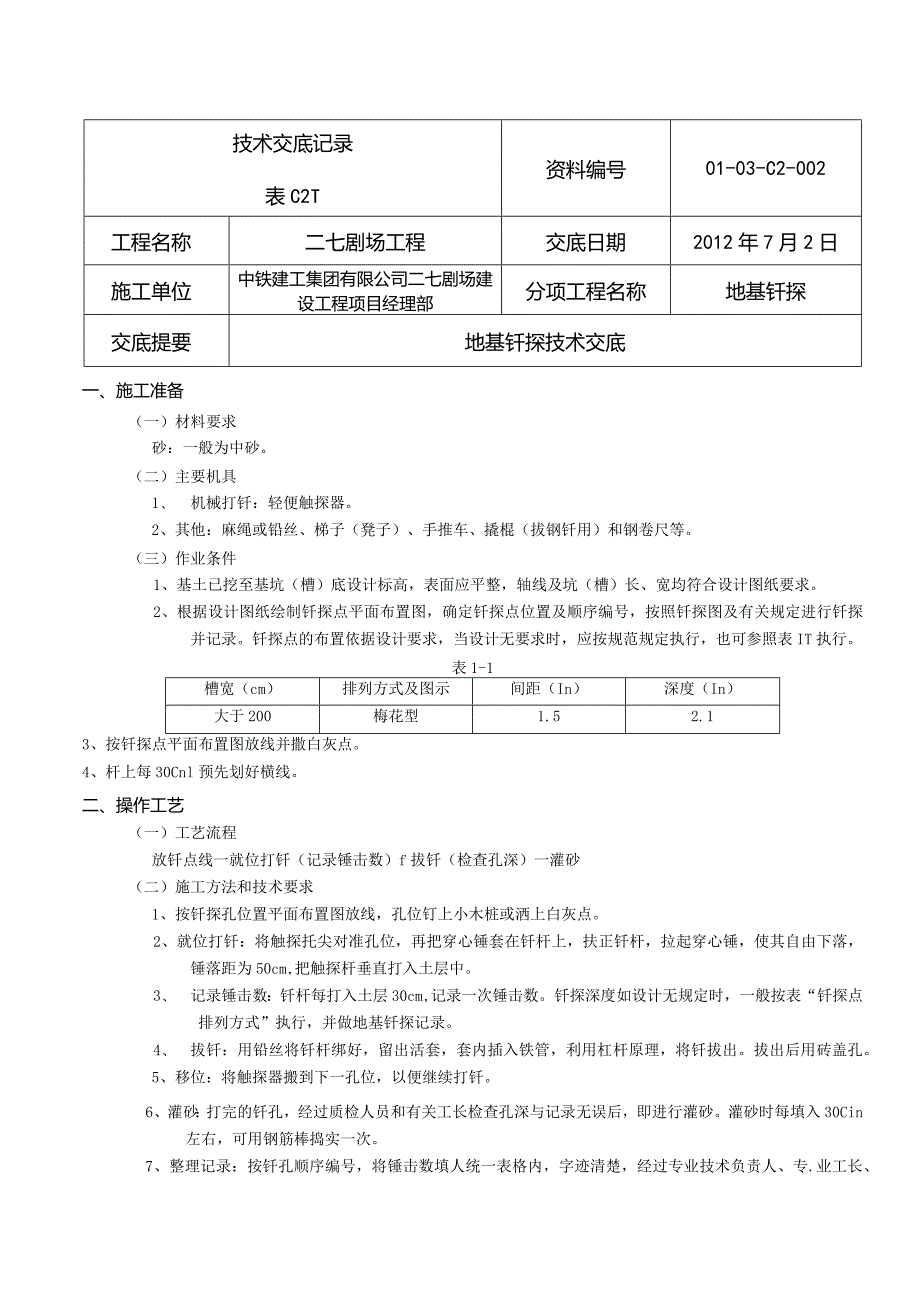

1、技术交底记录表C2T资料编号01-03-C2-002工程名称二七剧场工程交底日期2012年7月2日施工单位中铁建工集团有限公司二七剧场建设工程项目经理部分项工程名称地基钎探交底提要地基钎探技术交底一、施工准备(一)材料要求砂:一般为中砂。(二)主要机具1、 机械打钎:轻便触探器。2、其他:麻绳或铅丝、梯子(凳子)、手推车、撬棍(拔钢钎用)和钢卷尺等。(三)作业条件1、基土已挖至基坑(槽)底设计标高,表面应平整,轴线及坑(槽)长、宽均符合设计图纸要求。2、根据设计图纸绘制钎探点平面布置图,确定钎探点位置及顺序编号,按照钎探图及有关规定进行钎探并记录。钎探点的布置依据设计要求,当设计无要求时,应按

2、规范规定执行,也可参照表IT执行。表1-1槽宽(cm)排列方式及图示间距(In)深度(In)大于200梅花型1.52.13、按钎探点平面布置图放线并撒白灰点。4、杆上每30Cnl预先划好横线。二、操作工艺(一)工艺流程放钎点线一就位打钎(记录锤击数)f拔钎(检查孔深)一灌砂(二)施工方法和技术要求1、按钎探孔位置平面布置图放线,孔位钉上小木桩或洒上白灰点。2、就位打钎:将触探托尖对准孔位,再把穿心锤套在钎杆上,扶正钎杆,拉起穿心锤,使其自由下落,锤落距为50cm,把触探杆垂直打入土层中。3、 记录锤击数:钎杆每打入土层30cm,记录一次锤击数。钎探深度如设计无规定时,一般按表“钎探点排列方式”

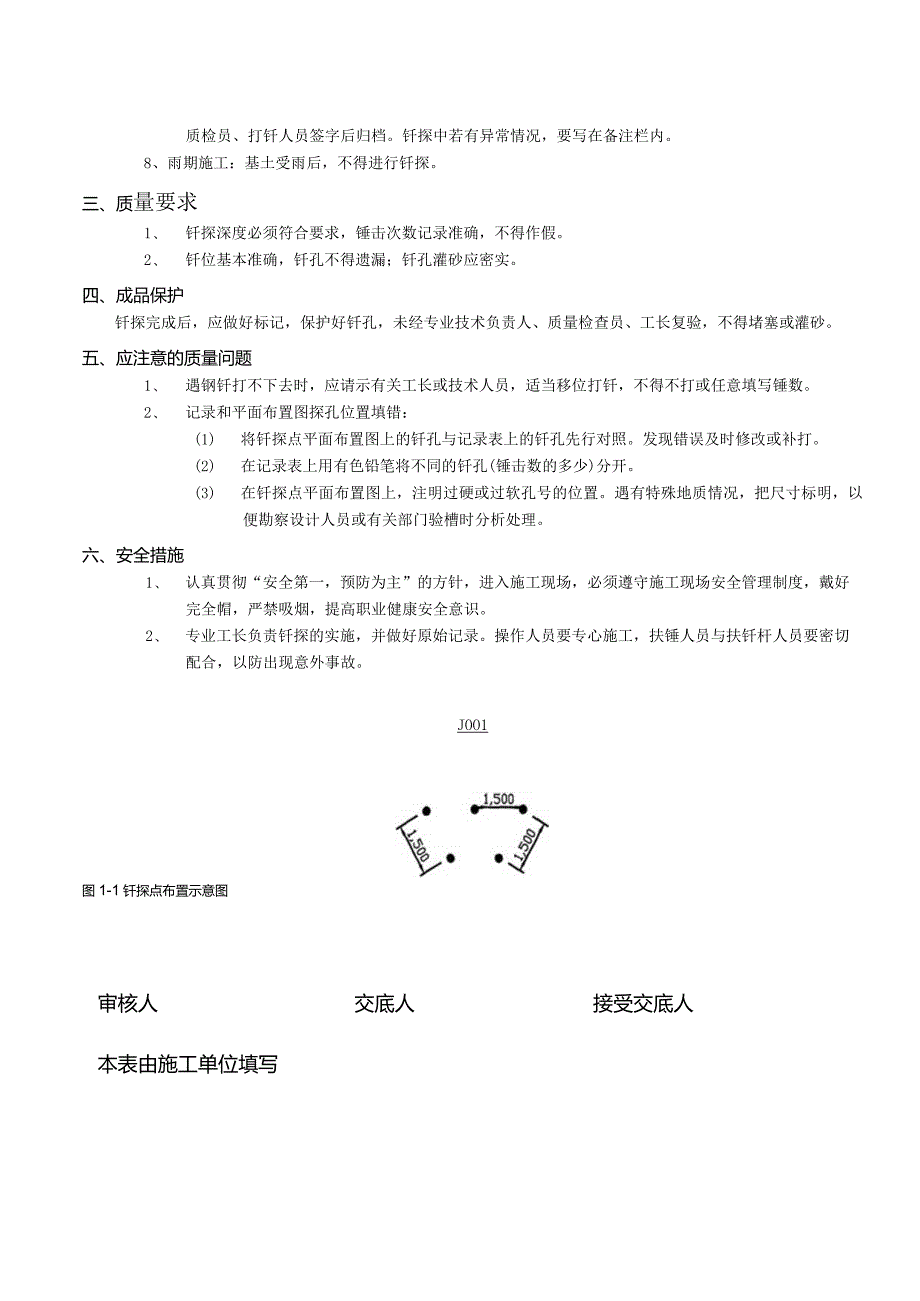

3、执行,并做地基钎探记录。4、 拔钎:用铅丝将钎杆绑好,留出活套,套内插入铁管,利用杠杆原理,将钎拔出。拔出后用砖盖孔。5、移位:将触探器搬到下一孔位,以便继续打钎。6、灌砂:打完的钎孔,经过质检人员和有关工长检查孔深与记录无误后,即进行灌砂。灌砂时每填入30Cin左右,可用钢筋棒捣实一次。7、整理记录:按钎孔顺序编号,将锤击数填人统一表格内,字迹清楚,经过专业技术负责人、专.业工长、质检员、打钎人员签字后归档。钎探中若有异常情况,要写在备注栏内。8、雨期施工:基土受雨后,不得进行钎探。三、质量要求1、 钎探深度必须符合要求,锤击次数记录准确,不得作假。2、 钎位基本准确,钎孔不得遗漏;钎孔灌砂

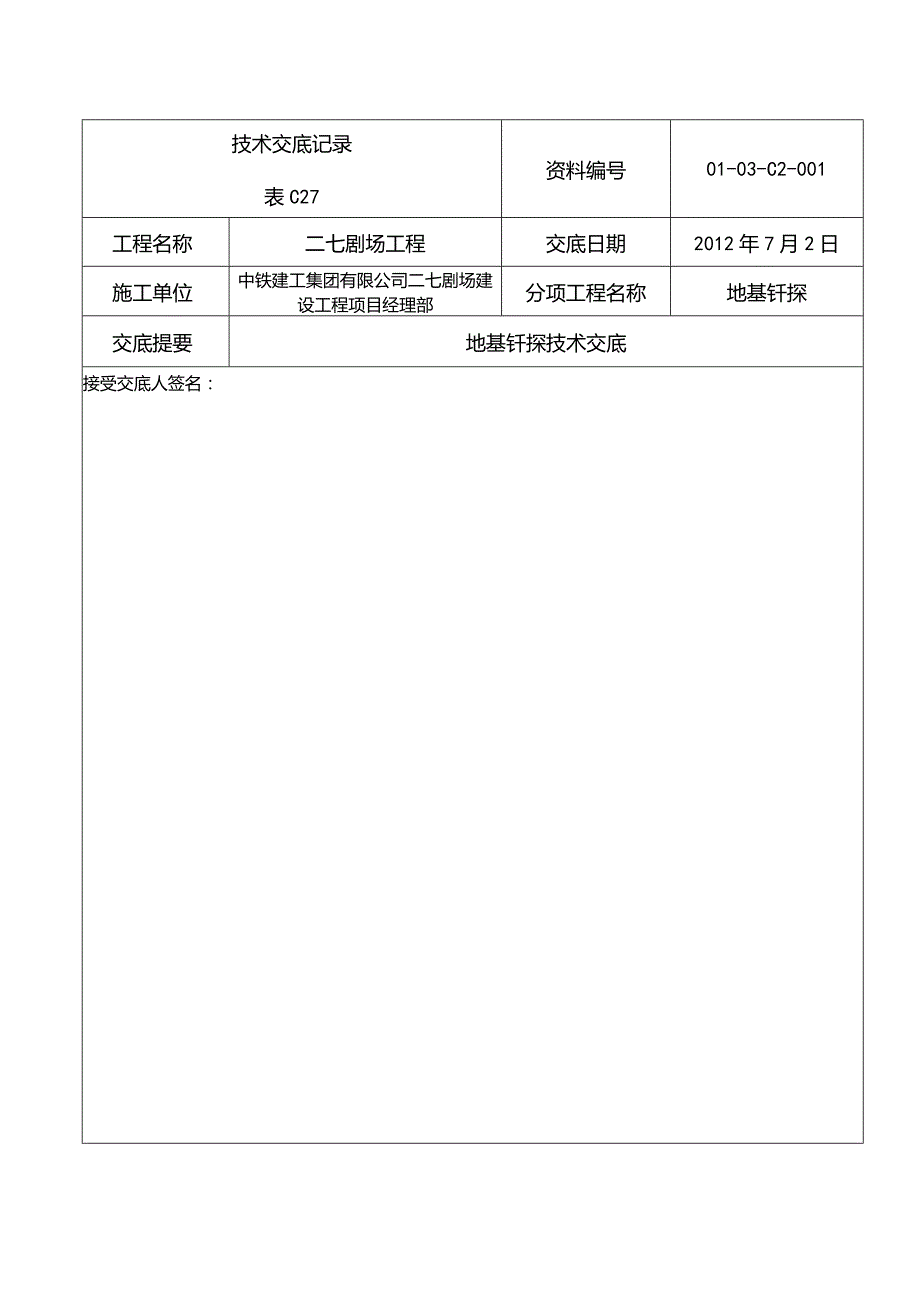

4、应密实。四、成品保护钎探完成后,应做好标记,保护好钎孔,未经专业技术负责人、质量检查员、工长复验,不得堵塞或灌砂。五、应注意的质量问题1、 遇钢钎打不下去时,应请示有关工长或技术人员,适当移位打钎,不得不打或任意填写锤数。2、 记录和平面布置图探孔位置填错:(1) 将钎探点平面布置图上的钎孔与记录表上的钎孔先行对照。发现错误及时修改或补打。(2) 在记录表上用有色铅笔将不同的钎孔(锤击数的多少)分开。(3) 在钎探点平面布置图上,注明过硬或过软孔号的位置。遇有特殊地质情况,把尺寸标明,以便勘察设计人员或有关部门验槽时分析处理。六、安全措施1、 认真贯彻“安全第一,预防为主”的方针,进入施工现场,必须遵守施工现场安全管理制度,戴好完全帽,严禁吸烟,提高职业健康安全意识。2、 专业工长负责钎探的实施,并做好原始记录。操作人员要专心施工,扶锤人员与扶钎杆人员要密切配合,以防出现意外事故。JOO1图1-1钎探点布置示意图审核人交底人接受交底人本表由施工单位填写技术交底记录表C27资料编号01-03-C2-001工程名称二七剧场工程交底日期2012年7月2日施工单位中铁建工集团有限公司二七剧场建设工程项目经理部分项工程名称地基钎探交底提要地基钎探技术交底接受交底人签名:
