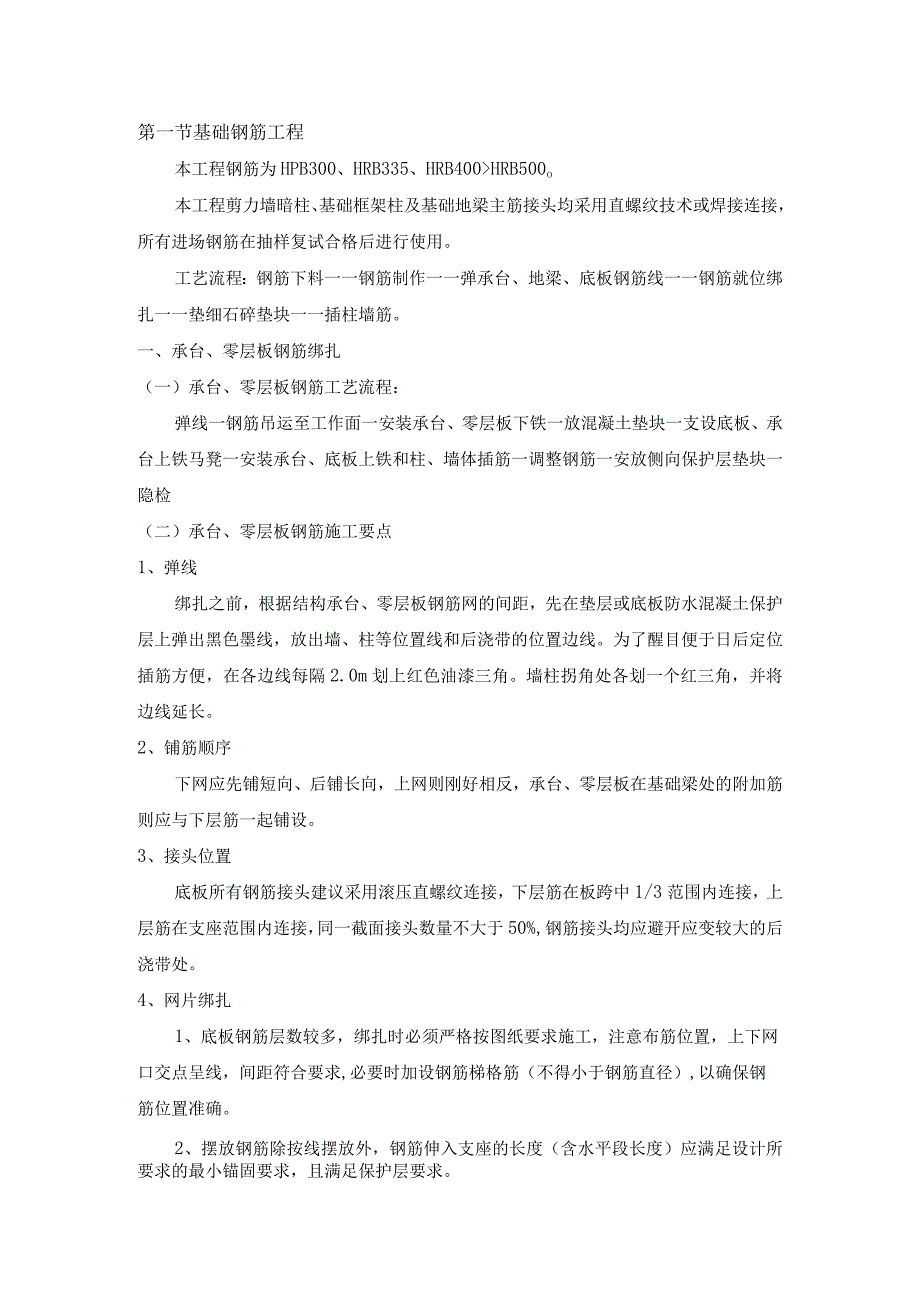

1、第一节基础钢筋工程本工程钢筋为HPB300、HRB335、HRB400HRB500o本工程剪力墙暗柱、基础框架柱及基础地梁主筋接头均采用直螺纹技术或焊接连接，所有进场钢筋在抽样复试合格后进行使用。工艺流程：钢筋下料一一钢筋制作一一弹承台、地梁、底板钢筋线一一钢筋就位绑扎一一垫细石碎垫块一一插柱墙筋。一、承台、零层板钢筋绑扎（一）承台、零层板钢筋工艺流程：弹线一钢筋吊运至工作面一安装承台、零层板下铁一放混凝土垫块一支设底板、承台上铁马凳一安装承台、底板上铁和柱、墙体插筋一调整钢筋一安放侧向保护层垫块一隐检（二）承台、零层板钢筋施工要点1、弹线绑扎之前，根据结构承台、零层板钢筋网的间距，先在垫层或
2、底板防水混凝土保护层上弹出黑色墨线，放出墙、柱等位置线和后浇带的位置边线。为了醒目便于日后定位插筋方便，在各边线每隔2.0m划上红色油漆三角。墙柱拐角处各划一个红三角，并将边线延长。2、铺筋顺序下网应先铺短向、后铺长向，上网则刚好相反，承台、零层板在基础梁处的附加筋则应与下层筋一起铺设。3、接头位置底板所有钢筋接头建议采用滚压直螺纹连接，下层筋在板跨中1/3范围内连接，上层筋在支座范围内连接，同一截面接头数量不大于50%,钢筋接头均应避开应变较大的后浇带处。4、网片绑扎1、底板钢筋层数较多，绑扎时必须严格按图纸要求施工，注意布筋位置，上下网口交点呈线，间距符合要求,必要时加设钢筋梯格筋（不得小

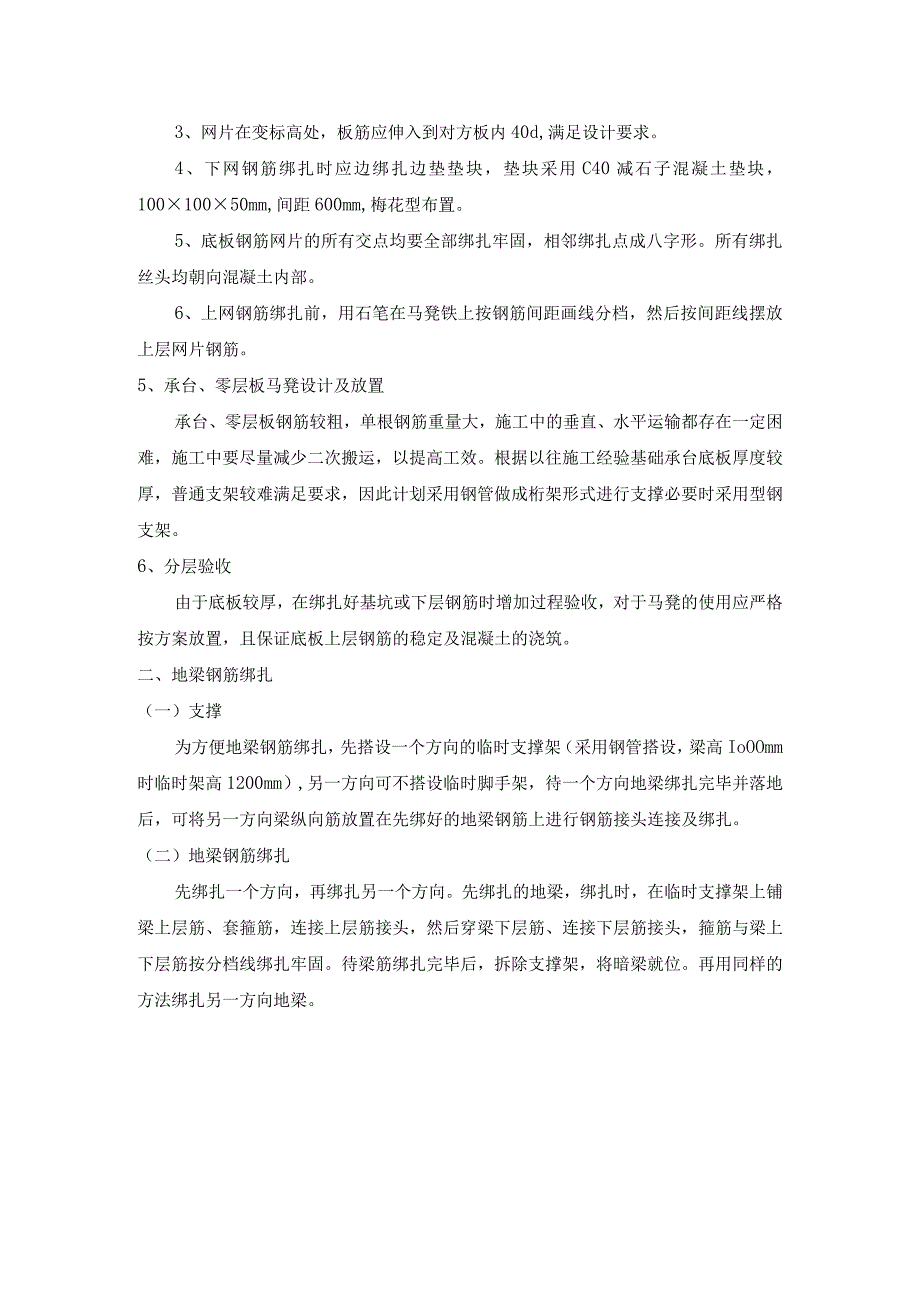

3、于钢筋直径）,以确保钢筋位置准确。2、摆放钢筋除按线摆放外，钢筋伸入支座的长度（含水平段长度）应满足设计所要求的最小锚固要求，且满足保护层要求。3、网片在变标高处，板筋应伸入到对方板内40d,满足设计要求。4、下网钢筋绑扎时应边绑扎边垫垫块，垫块采用C40减石子混凝土垫块，10010050mm,间距600mm,梅花型布置。5、底板钢筋网片的所有交点均要全部绑扎牢固，相邻绑扎点成八字形。所有绑扎丝头均朝向混凝土内部。6、上网钢筋绑扎前，用石笔在马凳铁上按钢筋间距画线分档，然后按间距线摆放上层网片钢筋。5、承台、零层板马凳设计及放置承台、零层板钢筋较粗，单根钢筋重量大，施工中的垂直、水平运输都存在
4、一定困难，施工中要尽量减少二次搬运，以提高工效。根据以往施工经验基础承台底板厚度较厚，普通支架较难满足要求，因此计划采用钢管做成桁架形式进行支撑必要时采用型钢支架。6、分层验收由于底板较厚，在绑扎好基坑或下层钢筋时增加过程验收，对于马凳的使用应严格按方案放置，且保证底板上层钢筋的稳定及混凝土的浇筑。二、地梁钢筋绑扎（一）支撑为方便地梁钢筋绑扎，先搭设一个方向的临时支撑架（采用钢管搭设，梁高IoOOmm时临时架高1200mm）,另一方向可不搭设临时脚手架，待一个方向地梁绑扎完毕并落地后，可将另一方向梁纵向筋放置在先绑好的地梁钢筋上进行钢筋接头连接及绑扎。（二）地梁钢筋绑扎先绑扎一个方向，再绑扎另

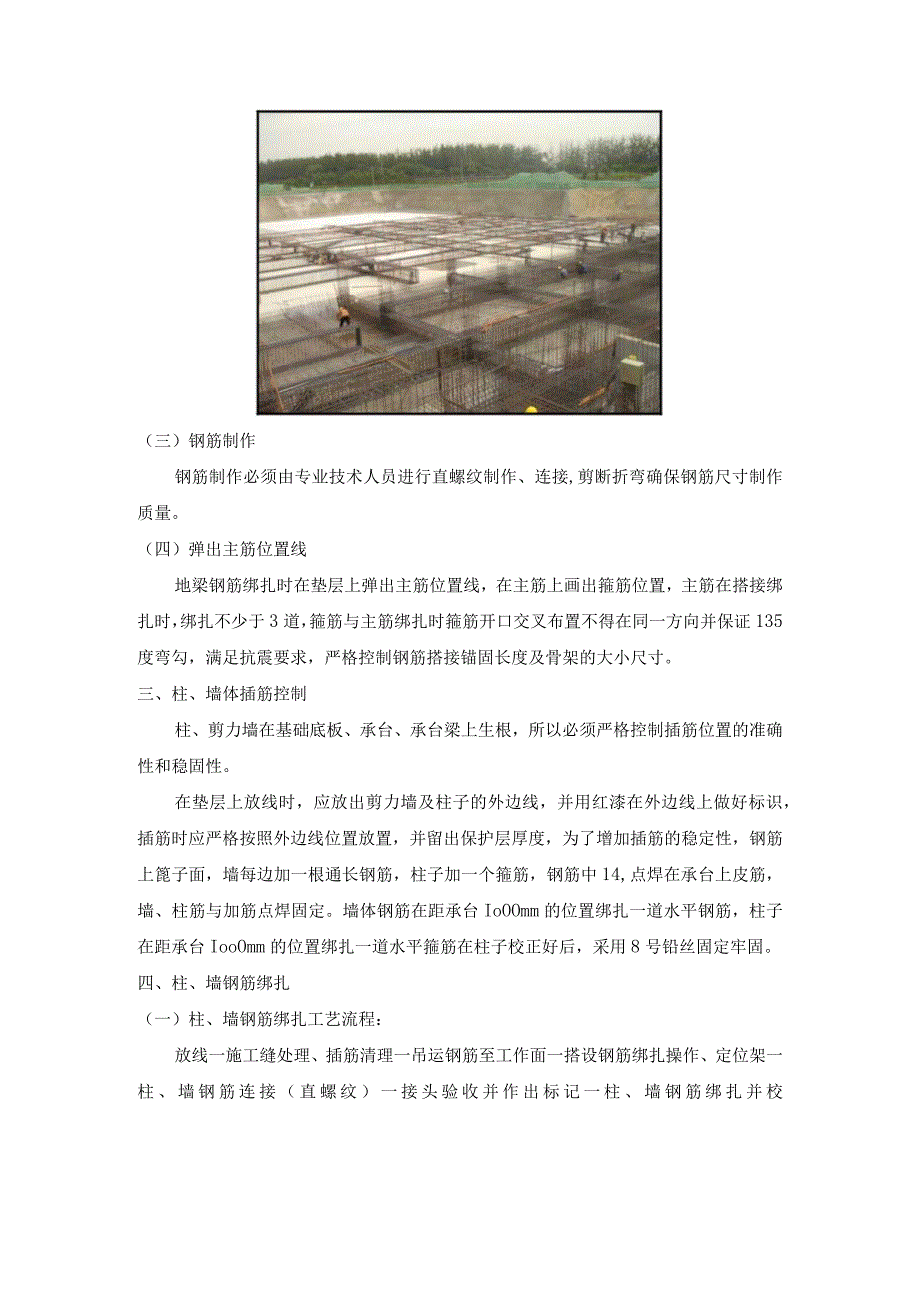

5、一个方向。先绑扎的地梁，绑扎时，在临时支撑架上铺梁上层筋、套箍筋，连接上层筋接头，然后穿梁下层筋、连接下层筋接头，箍筋与梁上下层筋按分档线绑扎牢固。待梁筋绑扎完毕后，拆除支撑架，将暗梁就位。再用同样的方法绑扎另一方向地梁。（三）钢筋制作钢筋制作必须由专业技术人员进行直螺纹制作、连接,剪断折弯确保钢筋尺寸制作质量。（四）弹出主筋位置线地梁钢筋绑扎时在垫层上弹出主筋位置线，在主筋上画出箍筋位置，主筋在搭接绑扎时，绑扎不少于3道，箍筋与主筋绑扎时箍筋开口交叉布置不得在同一方向并保证135度弯勾，满足抗震要求，严格控制钢筋搭接锚固长度及骨架的大小尺寸。三、柱、墙体插筋控制柱、剪力墙在基础底板、承台、承
6、台梁上生根，所以必须严格控制插筋位置的准确性和稳固性。在垫层上放线时，应放出剪力墙及柱子的外边线，并用红漆在外边线上做好标识，插筋时应严格按照外边线位置放置，并留出保护层厚度，为了增加插筋的稳定性，钢筋上篦子面，墙每边加一根通长钢筋，柱子加一个箍筋，钢筋中14,点焊在承台上皮筋，墙、柱筋与加筋点焊固定。墙体钢筋在距承台IoOOmm的位置绑扎一道水平钢筋，柱子在距承台IooOmm的位置绑扎一道水平箍筋在柱子校正好后，采用8号铅丝固定牢固。四、柱、墙钢筋绑扎（一）柱、墙钢筋绑扎工艺流程：放线一施工缝处理、插筋清理一吊运钢筋至工作面一搭设钢筋绑扎操作、定位架一柱、墙钢筋连接（直螺纹）一接头验收并作出
7、标记一柱、墙钢筋绑扎并校正位置一安装门洞模板、专业预埋一检查验收。（二）柱、墙钢筋绑扎技术要点：1、直径222mm墙体和暗柱钢筋采用滚压直螺纹套管连接，小于22mm的钢筋，采用搭接或焊接连接，焊接、搭接接头的错开长度，接头的百分率、接头位置应符合设计和现行规范（GB50204-2002）要求，并及时将水平定位卡具绑扎就位。OOe小 /楼、地面y开机械连接楼、地面柱主筋机械连接墙（柱）主筋绑扎搭接2、柱钢筋的施工工序：套箍筋一焊接（安装）立筋一在柱对角筋上划箍筋位置线一在距柱顶上皮IOcm设置一柱定位卡具T往上移动箍筋绑扎。箍筋角部主筋应采用缠扣绑扎，绑扎接头伸向柱中。绑扎柱的箍筋，应垂直于受力
8、钢筋，并使箍筋弯钩的重叠区,沿受力方向间隔错开设置。对尺寸较大的框架柱应搭设临时操作架，并作钢筋临时定位使用，并设临时支撑，防止钢筋位移。考虑到本工程墙体厚度及高度，在钢筋安装前，应搭设临时操作架兼作钢筋临时定位用，钢筋安装操作架的搭设方法见下图。墙体立筋定位钢管水平定位卡具脚手板根据需要设置脚手架定位钢管，间距1500墙体钢筋在绑扎前，应清除施工缝处混凝土软弱层，并清除钢筋上裹的混凝土浮浆；并根据所放墙体位置线按1：6的坡度对位移钢筋调整。清理完施工缝、钢筋后，分别安装内外排立筋各2-4根，并画好横筋分档标志,于下部及齐胸处绑两根横筋固定好位置,并与模板上口设置水平定位卡具（见后钢筋的位置保
9、证措施）。接着在水平筋上画好立筋分档标志，根据需要墙体搭设钢筋临时定位支架，然后绑扎其余钢筋。剪力墙钢筋搭接：墙体水平筋、立筋搭接长度应符合设计要求，各受力钢筋之间的绑扎接头位置应相互错开，相邻水平筋接头在竖向上每隔一根错开1.3xLae,且大于500,同一截面内钢筋绑扎接头面积占全部钢筋截面面积的50%,立外排钢筋依次就位。墙体钢筋的绑扎站在一侧逐点绑扎另一侧钢筋，并将外排钢筋的绑丝向内排方向顺入。双排钢筋之间应绑拉筋，拉结筋按照设计要求梅花型布置，分别与里外排钢筋分别绑扎。墙上孔洞应按照结构和各专业施工图纸进行预留，洞边U形钢筋应用三根绑丝与墙筋绑扎牢固，禁止后开洞和在墙筋上绑焊。当钢筋较
10、密时，应提前审核图纸，自内向外分层绑扎，对于主筋应符合搭接及锚固要求，钢筋连接应按同截面50%错开，上、下接头分别保证在同一水平面,利于箍筋绑扎到位。柱分档箍筋间距：在柱的对角钢筋上用粉笔自混凝土面50mm起画箍筋间距，其加密区间距100mm,非加密区间距200mm（注意部分柱子为全高加密，间距IOomm）,当分档排到直螺纹套安上时，采用上下加密方法避开箍筋设置在套管上。柱子主筋与箍筋绑扎时，为绑扎牢固宜采用缠扣绑扎，并且绑扣的多余绑丝须朝向构件内部。梁箍筋间距分档：起步箍筋距柱边、框架梁边50mm开始设置，加密区间距100mm,非加密区间距150、200mm（根据图纸要求设置），主次梁交接处
11、沿主梁附加箍筋间距50mm、每侧共3道，按以上间距在已支好的梁底模板上画出箍筋分档线。在已支好的梁底模板上画出箍筋分档线，摆放主梁的下部纵向受力钢筋，并连接纵筋接头，重点检查主次梁钢筋绑扎次序，梁端钢筋的锚固长度。1、墙体钢筋的定位控制墙体采用竖向梯子筋及水平控制筋做法。梯子筋采用16的钢筋为立筋，12的钢筋为横向支棍，要求模板的支撑筋分三道（端头刷防锈），距板的顶、底各50mm一道，居中加一道，长度为所使用部位墙截面尺寸减2mm。2、暗柱钢筋的控制柱受力钢筋根据设计图纸柱主筋的间距焊制钢板定位框，放置在柱上口端部。柱主筋定位框采用-8x60钢板焊接而成。五、梁钢筋绑扎（一）梁钢筋绑扎工艺流程
12、：支梁底模一画梁钢筋间距一放梁箍筋一穿梁底层纵向筋并与箍筋固定一穿梁其它纵向筋并与箍筋固定一支梁侧模和顶板模一绑板下铁、专业预留预埋一绑板上铁。（二）梁钢筋绑扎工艺要点梁柱和变截面节点处钢筋较密，施工难度大，为确保工程质量，采取放大样加工梁筋（如下图），以保证钢筋的位置准确。梁上皮通长钢筋 梁上皮支座卷筋 腰筋L J腰筋梁下皮钢筋梁下皮钢筋不等高梁钢筋排列示意图梁筋在绑扎时，接头位置、错开、伸入中间节点的锚固长度及伸过中心线的长度均应符合设计和规范要求，并应特别注意节点钢筋的安装顺序。当梁内钢筋需分层设置时，采用与主筋同规格且大于25的钢筋做分隔钢筋。绑扎箍筋时，绑梁上部纵向筋的箍筋宜用套扣法
13、绑扎，箍筋弯钩叠合处，在梁中交错绑扎，箍筋弯钩为135,平直长度为IOd,如做成封闭箍时，单面焊缝长度为IOd,梁端第一个箍筋设置在距离柱节点边缘50mm,端与柱交接处箍筋加密，其间距及加密区长度均、要符合设计和规范要求。梁上开洞加筋应按照图纸要求放样准确，并及时标示在现场，防止遗漏后补。梁主筋直径大于等于20时采用机械连接，其它采用闪光对焊。（三）梁筋的定位控制：当梁高超过80Omm时，在梁每侧端头处增加两根20钢筋斜撑作为梁定位卡子。在柱、墙钢筋绑扎完毕后，设置专人按照轴线定位逐个进行校正，并使用中20钢筋及8号铅丝固定。在梁筋双层筋处设置中253m垫棍，长度同梁宽。六、板钢筋绑扎（一）板
14、钢筋绑扎工艺流程：弹好钢筋线和预留洞口线一吊运至工作面一按线绑下铁一水电做管线一支设上铁马凳一绑上铁一放砂浆垫块，调整钢筋，一清理并自检一隐检一进行下道工序。（二）板钢筋绑扎施工要点1、清扫模板上的施工杂物。用粉笔在模板上划好主筋、分布筋位置。2、为保证预留洞的位置，将其位置预先画在楼板模板，并按画好的位置，先摆受力主筋，后放分布筋、预埋件、电线管、预留孔等及时配合安装。3、必须将钢筋交叉点全部采用顺扣绑扎，绑扎应牢固，采用顺扣应隔行变换方向，保证钢筋不位移。4、楼板钢筋伸入支座的锚固长度、位置，双向板的放置顺序，板钢筋的锚固长度均应符合设计及规范要求。5、放置马凳时，马凳与下铁绑扎牢固。钢筋马凳长度应为200mm的整数倍,马凳的两脚与置于板下层钢筋之上，混凝土垫块垫在马凳两脚与下层筋交叉处。6、楼板上预留洞加筋按照设计要求及时绑扎到位，见下图。()板钢筋绑扎要求楼板钢筋绑扎短向在下，长向在上，上下层相同。梁与板相交处加掖，锚入梁板内长度满足最小锚固长度。1、钢筋连接接头位置柱在通道长度内不允许搭接，结构板筋接头尽量避开抗荷载部位，必要时按同一截面50%错开。2、钢筋定位做法沿通道方向设置楼板工字筋马凳，间距2000mm,马凳采用12钢筋制作。
