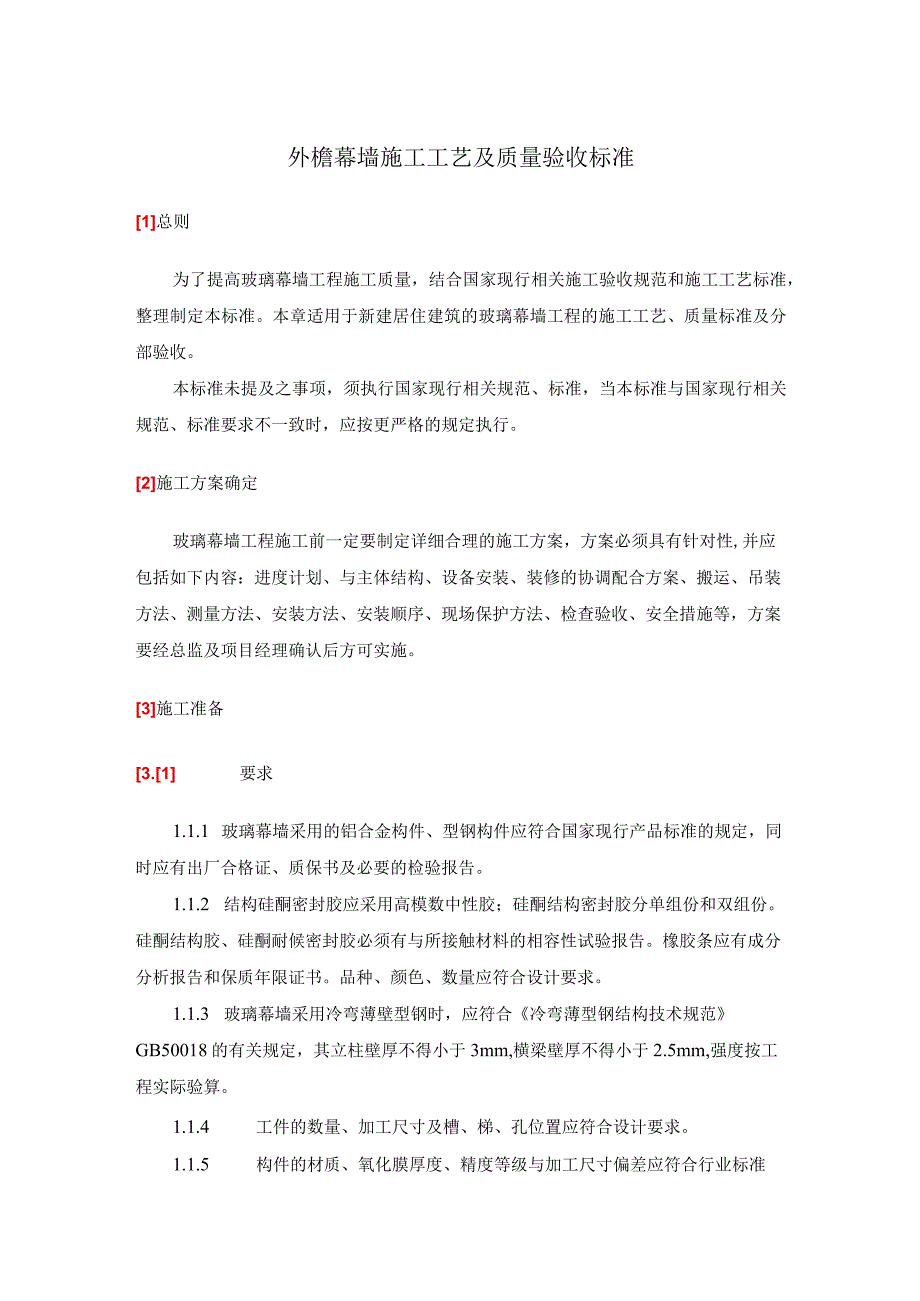

1、外檐幕墙施工工艺及质量验收标准1总则为了提高玻璃幕墙工程施工质量，结合国家现行相关施工验收规范和施工工艺标准，整理制定本标准。本章适用于新建居住建筑的玻璃幕墙工程的施工工艺、质量标准及分部验收。本标准未提及之事项，须执行国家现行相关规范、标准，当本标准与国家现行相关规范、标准要求不一致时，应按更严格的规定执行。2施工方案确定玻璃幕墙工程施工前一定要制定详细合理的施工方案，方案必须具有针对性,并应包括如下内容：进度计划、与主体结构、设备安装、装修的协调配合方案、搬运、吊装方法、测量方法、安装方法、安装顺序、现场保护方法、检查验收、安全措施等，方案要经总监及项目经理确认后方可实施。3施工准备3.1
2、 要求1.1.1 玻璃幕墙采用的铝合金构件、型钢构件应符合国家现行产品标准的规定，同时应有出厂合格证、质保书及必要的检验报告。1.1.2 结构硅酮密封胶应采用高模数中性胶；硅酮结构密封胶分单组份和双组份。硅酮结构胶、硅酮耐候密封胶必须有与所接触材料的相容性试验报告。橡胶条应有成分分析报告和保质年限证书。品种、颜色、数量应符合设计要求。1.1.3 玻璃幕墙采用冷弯薄壁型钢时，应符合冷弯薄型钢结构技术规范GB50018的有关规定，其立柱壁厚不得小于3mm,横梁壁厚不得小于2.5mm,强度按工程实际验算。1.1.4 工件的数量、加工尺寸及槽、梯、孔位置应符合设计要求。1.1.5 构件的材质、氧化膜厚

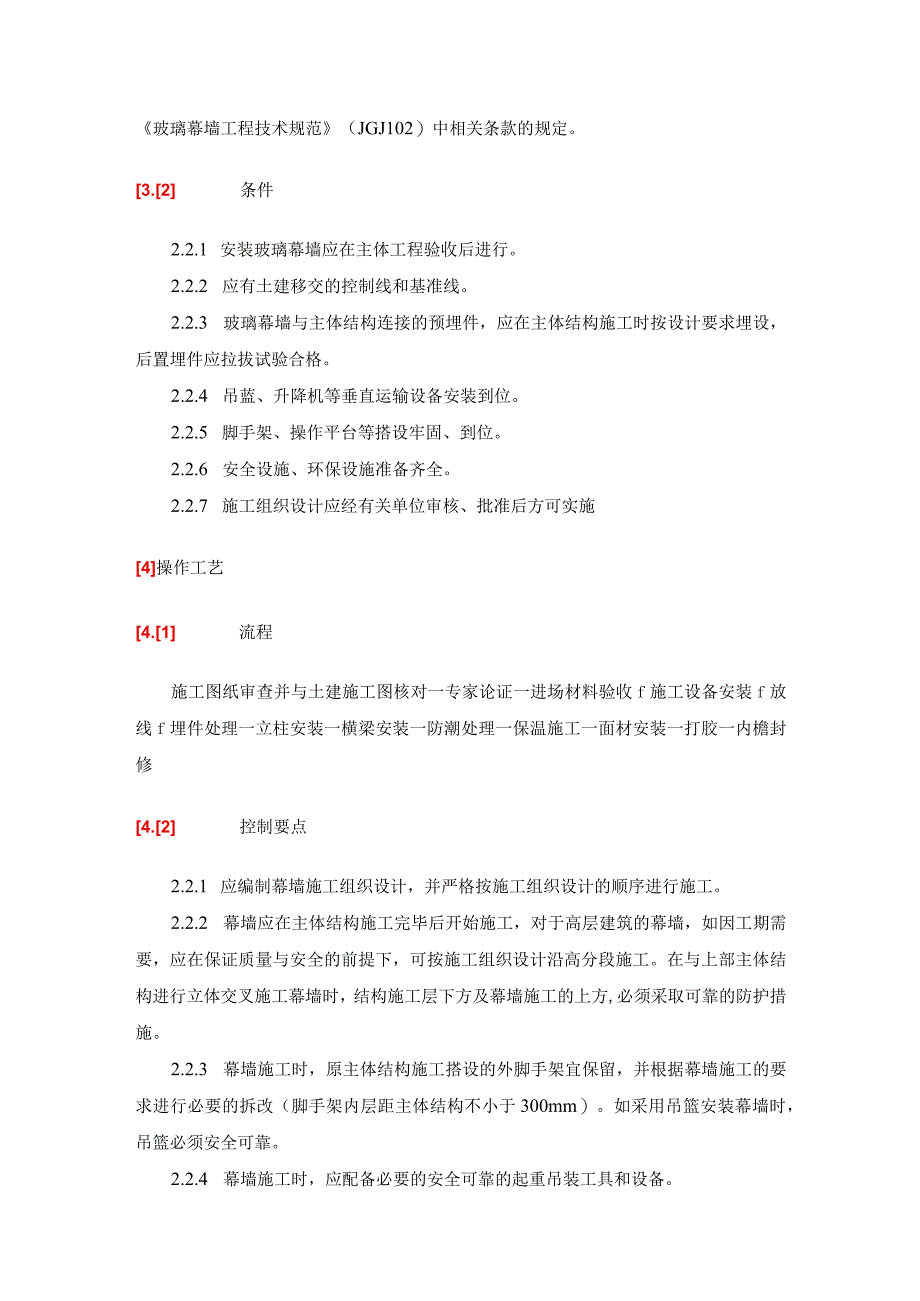

3、度、精度等级与加工尺寸偏差应符合行业标准玻璃幕墙工程技术规范（JGJ102）中相关条款的规定。3.2 条件2.2.1 安装玻璃幕墙应在主体工程验收后进行。2.2.2 应有土建移交的控制线和基准线。2.2.3 玻璃幕墙与主体结构连接的预埋件，应在主体结构施工时按设计要求埋设，后置埋件应拉拔试验合格。2.2.4 吊蓝、升降机等垂直运输设备安装到位。2.2.5 脚手架、操作平台等搭设牢固、到位。2.2.6 安全设施、环保设施准备齐全。2.2.7 施工组织设计应经有关单位审核、批准后方可实施4操作工艺4.1 流程施工图纸审查并与土建施工图核对一专家论证一进场材料验收f施工设备安装f放线f埋件处理一立柱
4、安装一横梁安装一防潮处理一保温施工一面材安装一打胶一内檐封修4.2 控制要点2.2.1 应编制幕墙施工组织设计，并严格按施工组织设计的顺序进行施工。2.2.2 幕墙应在主体结构施工完毕后开始施工，对于高层建筑的幕墙，如因工期需要，应在保证质量与安全的前提下，可按施工组织设计沿高分段施工。在与上部主体结构进行立体交叉施工幕墙时，结构施工层下方及幕墙施工的上方,必须采取可靠的防护措施。2.2.3 幕墙施工时，原主体结构施工搭设的外脚手架宜保留，并根据幕墙施工的要求进行必要的拆改（脚手架内层距主体结构不小于300mm）。如采用吊篮安装幕墙时，吊篮必须安全可靠。2.2.4 幕墙施工时，应配备必要的安全

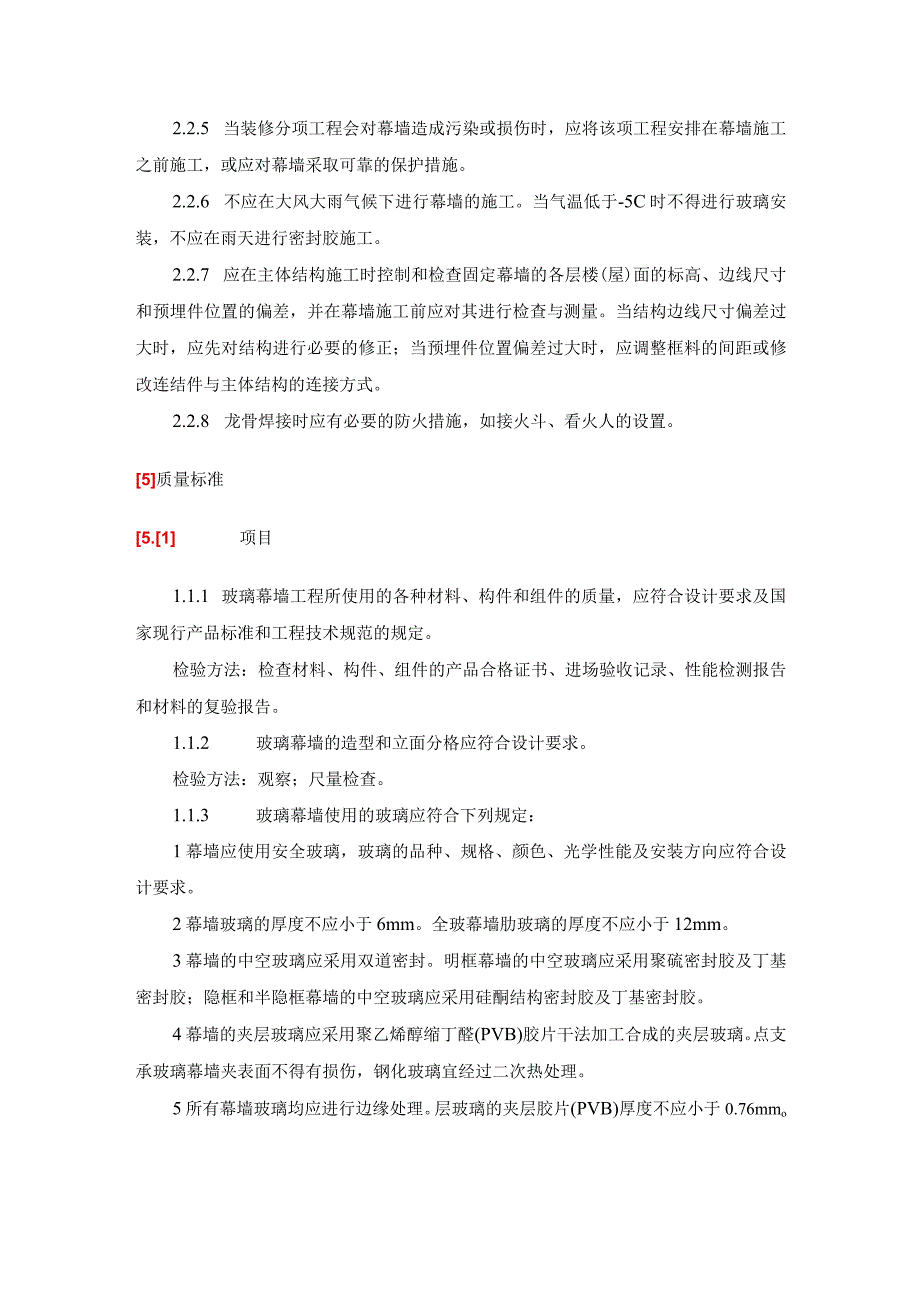

5、可靠的起重吊装工具和设备。2.2.5 当装修分项工程会对幕墙造成污染或损伤时，应将该项工程安排在幕墙施工之前施工，或应对幕墙采取可靠的保护措施。2.2.6 不应在大风大雨气候下进行幕墙的施工。当气温低于-5C时不得进行玻璃安装，不应在雨天进行密封胶施工。2.2.7 应在主体结构施工时控制和检查固定幕墙的各层楼(屋)面的标高、边线尺寸和预埋件位置的偏差，并在幕墙施工前应对其进行检查与测量。当结构边线尺寸偏差过大时，应先对结构进行必要的修正；当预埋件位置偏差过大时，应调整框料的间距或修改连结件与主体结构的连接方式。2.2.8 龙骨焊接时应有必要的防火措施，如接火斗、看火人的设置。5质量标准5.1
6、项目1.1.1 玻璃幕墙工程所使用的各种材料、构件和组件的质量，应符合设计要求及国家现行产品标准和工程技术规范的规定。检验方法：检查材料、构件、组件的产品合格证书、进场验收记录、性能检测报告和材料的复验报告。1.1.2 玻璃幕墙的造型和立面分格应符合设计要求。检验方法：观察；尺量检查。1.1.3 玻璃幕墙使用的玻璃应符合下列规定：1幕墙应使用安全玻璃，玻璃的品种、规格、颜色、光学性能及安装方向应符合设计要求。2幕墙玻璃的厚度不应小于6mm。全玻幕墙肋玻璃的厚度不应小于12mm。3幕墙的中空玻璃应采用双道密封。明框幕墙的中空玻璃应采用聚硫密封胶及丁基密封胶；隐框和半隐框幕墙的中空玻璃应采用硅酮结
7、构密封胶及丁基密封胶。4幕墙的夹层玻璃应采用聚乙烯醇缩丁醛(PVB)胶片干法加工合成的夹层玻璃。点支承玻璃幕墙夹表面不得有损伤，钢化玻璃宜经过二次热处理。5所有幕墙玻璃均应进行边缘处理。层玻璃的夹层胶片(PVB)厚度不应小于0.76mmo检验方法：观察；尺量检查;检查施工记录。1.1.4 玻璃幕墙与主体结构连接的各种预埋件、连接件、紧固件必须安装牢固。其数量、规格、位置、连接方法和防腐处理应符合设计要求。检验方法：观察；检查隐蔽工程验收记录和施工记录。1.1.5 各种连接件、紧固件的螺栓应有防松动措施；焊接连接应符合设计要求和焊接规范的规定。检验方法：观察；检查隐蔽工程验收记录和施工记录。1.
8、1.6 隐框或半隐框玻璃幕墙，每块玻璃下端应设置两个铝合金或不锈钢托条，其长度不应小于Ioomm,厚度不应小于2mm,托条外端应低于玻璃外表面2mmO检验方法：观察；检查施工记录。1.1.7 明框玻璃幕墙的玻璃安装应符合下列规定1玻璃槽口与玻璃的配合尺寸应符合设计要求和技术标准的规定。2玻璃与构件不得直接接触，玻璃四周与构件凹槽底部应保持一定的空隙，每块玻璃下部应至少放置两块宽度与槽口宽度相同，长度不小于100mm的弹性定位垫块；玻璃两边嵌入量及空隙应符合设计要求。3玻璃四周橡胶条的材质、型号应符合设计要求，镶嵌应平整，橡胶条长度应比边框内槽长1.5%2.0%,橡胶条在转角处应斜面断开，并应用
9、粘结剂粘结牢固后嵌入槽内。检验方法：观察；检查施工记录。1.1.8 高度超过4m的全玻幕墙应吊挂在主体结构上。如选厚度IOmm或12mm玻璃作面板时吊夹具应符合设计要求。玻璃与玻璃、玻璃与玻璃肋之间的缝隙，应采用硅酮结构密封胶填嵌严密。检验方法：观察；检查隐蔽工程验收记录和施工记录。1.1.9 点支承玻璃幕墙应采用不锈钢爪，其钢爪间的中心距离应大于250mm。驳接头采用可自由转动的半球状较接螺栓连接。检验方法：观察；尺量检查。1.1.10 玻璃幕墙四周、玻璃幕墙内表面与主体结构之间的连接节点、各种变形缝、墙角的连接节点应符合设计要求和技术标准的规定。检验方法：观察；检查隐蔽工程验收记录和施工记
10、录。1.1.11 玻璃幕墙应无渗漏。检验方法：在易渗漏部位进行淋水检查。1.1.12 玻璃幕墙结构胶和密封胶的打注应饱满、密实、连续、均匀、无气泡,宽度和厚度应符合设计要求和技术标准的规定。检验方法：观察；尺量检查；检查施工记录。1.1.13 玻璃幕墙开启窗的配件应齐全，安装应牢固，安装位置和开启方向、角度应正确；开启应灵活，关闭应严密。检验方法：观察；手扳检查；开启和关闭检查。1.1.14 玻璃幕墙的防雷装置必须与主体结构的防雷装置可靠连接。检验方法：观察；检查隐蔽工程验收记录和施工记录。5.2 一般项目2.2.1 玻璃幕墙表面应平整、洁净；整幅玻璃的色泽应均匀一致；不得有污染和镀膜损坏。检
11、验方法：观察。2.2.2 每m2玻璃的表面质量和检验方法应符合表5.2.2的规定。表522每nJ玻璃的表面质量和检验方法项次项目质量要求检验方法1明显划伤和长度100mm的轻微划伤不允许观察2长度10Ommmm的轻微划伤W8条用钢尺检查3擦伤总面积500mm2用钢尺检查5.2.3一个分格铝合金型材表面质量检验方法应符合表5.2.3的规定。表523一个分格铝合金型材的表面质量和检验方法项次项目质量要求检验方法1明显划伤和长度10Omm的轻微划伤不允许观察2长度150mm的轻微划伤及条用钢尺检查3擦伤总面积500mm2用钢尺检查2.2.4 明框玻璃幕墙的外露框或压条应横平竖直，颜色、规格应符合设计
12、要求，压条安装应牢固。单元玻璃幕墙的单元拼缝或隐框玻璃幕墙的分格玻璃拼缝应横平竖直、均匀一致。检验方法：观察；手扳检查；检查进场验收记录。2.2.5 幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直。检验方法：观察；手摸检查。2.2.6 防火、保温材料填充应饱满、均匀，表面应密实、平整。检验方法：检查隐蔽工程验收记录。2.2.7 玻璃幕墙隐蔽节点的遮封装修应牢固、整齐、美观。检验方法：观察；手扳检查。2.2.8 铝合金框架构件安装质量应符合表263的规定。2.2.9 隐框及半隐框玻璃幕墙安装质量要求应符合表26-4的规定。5.3 质量控制要求3.3.1 玻璃幕墙工程中使用的材料必须具备相
13、应的出厂合格证，质保书和检验报告。3.3.2 安装过程中的质量要求1安装前对构件加工精度进行复检，合格后方可进行安装。2预埋件安装必须符合设计要求，安装牢固、严禁歪、斜、倾。安装位置偏差控制在允许偏差范围内。3幕墙立柱与横梁安装应严格控制水平度、垂直度，对角线长度，在安装过程反复检查，达到要求后方可进行板材安装。4玻璃板块安装时应拉线控制相邻板板面的水平度、垂直度及大平面平整度,板缝宽度应用木模控制，如有误差应均分在每一条缝隙中，防止误差积累。5连接节点构造应符合设计要求，安装位置应正确，固定应牢固，并进行有效的防腐处理。6玻璃板块安装前应进行隐蔽工程验收，并作好验收和施工记录。表532-1铝
14、合金框架安装质量要求及检验方法m项目允许偏差(mm)检验方法1幕墙垂直度幕墙图度30mIO用经纬仪检查30mf350m1520幕墙高度90m252幕墙横向构件水平度幕墙幅度与5m5用水平仪检查幕墙幅度35m73竖向构件直线度2.5用2m靠尺和塞尺检查4横向构件水平度构件长度42m2用水平仪检查构件长度2m35相邻构件错位1用钢直检查6分格框对角线长度差对角线长度2m3用钢直尺检查对角线长度2m4表532-2隐框、半隐框玻璃幕墙安装的允许偏差和检验方法项次项目允许偏差(mm)检验方法1幕墙垂直度幕墙r度W30m10用经纬仪检查3Omt0Sfe6Om1560m0m20幕墙高度90m252幕墙水平度层高3m3用水平仪检查层高3m53幕墙表面平整度2用2m靠尺和塞尺检查4板材立面垂直度2用垂直检测尺检查5板材上沿水平度2用Im水平尺和钢直尺检查6相邻板材板角错位1用钢直尺检查7阳角方正2用直角检测检查8按缝直线度3拉5m线,不足5m拉通线，用钢直尺检查9按缝高低差1用钢直尺和塞尺检查10按缝宽度1用钢直尺检查6成品保护6.1 的运输和保管1.1.1 幕墙用铝型材构件、钢构件以及玻璃板块应轻拿轻放，并采用适当的保护措施，防止在运输、搬运过程中相互碰撞、挤、压磨擦。1.1.2 产品的保管场所应设在干
