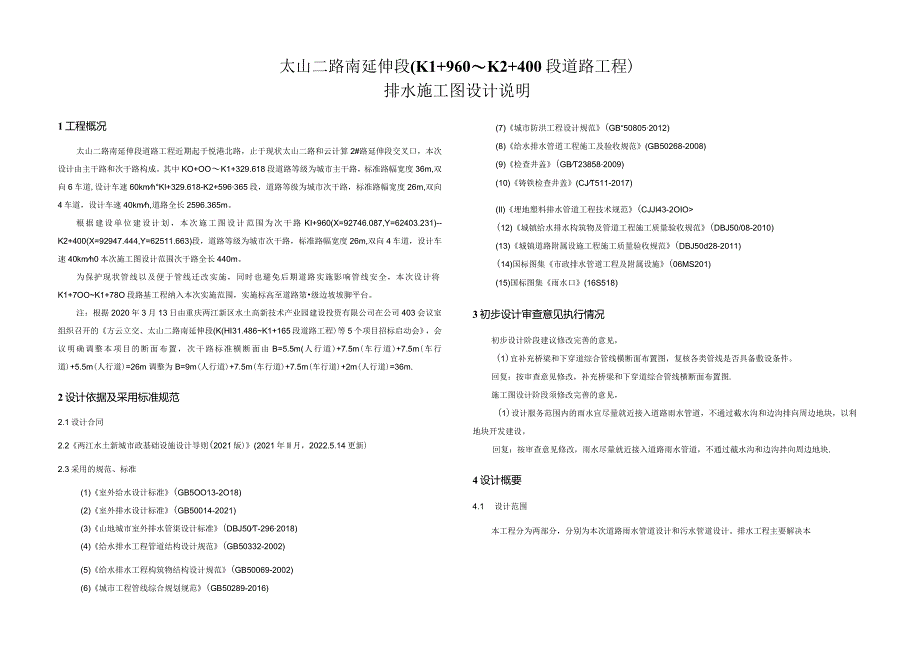

1、太山二路南延伸段(K1+960K2+400段道路工程)排水施工图设计说明1工程概况太山二路南延伸段道路工程近期起于悦港北路，止于现状太山二路和云计算2#路延伸段交叉口，本次设计由主干路和次干路构成。其中KO+OOK1+329.618段道路等级为城市主干路，标准路幅宽度36m,双向6车道,设计车速60kmhKl+329.618-K2+596365段，道路等级为城市次干路，标准路幅宽度26m,双向4车道，设计车速40kmh,道路全长2596.365m。根据建设单位建设计划，本次施工图设计范围为次干路KI+960(X=92746.087,Y=62403.231)-K2+400(X=92947.444
2、,Y=62511.663)段，道路等级为城市次干路，标准路幅宽度26m,双向4车道，设计车速40kmh0本次施工图设计范围次干路全长440m。为保护现状管线以及便于管线迁改实施，同时也避免后期道路实施影响管线安全，本次设计将K1+7OOK1+78O段路基工程纳入本次实施范围，实施标高至道路第级边坡坡脚平台。注：根据2020年3月13日由重庆两江新区水土高新技术产业园建设投资有限公司在公司403会议室组织召开的方云立交、太山二路南延伸段(K(HI31.486K1+165段道路工程)等5个项目招标启动会，会议明确调整本项目的断面布置，次干路标准横断面由B=5.5m(人行道)+7.5m(车行道)+7
3、.5m(车行道)+5.5m(人行道)=26m调整为B=9m(人行道)+7.5m(车行道)+7.5m(车行道)+2m(人行道)=36m.2设计依据及采用标准规范2.1设计合同2.2两江水土新城市政基础设施设计导则(2021版)(2021年Il月，2022.5.14更新)2.3采用的规范、标准(1)室外给水设计标准(GB5OO13-2O18)(2)室外排水设计标准(GB50014-2021)(3)山地城市室外排水管渠设计标准(DBJ50T-2962018)(4)给水排水工程管道结构设计规范(GB50332-2002)(5)给水排水工程构筑物结构设计规范(GB50069-2002)(6)城市工程管线
4、综合规划规范(GB50289-2016)(7)城市防洪工程设计规范(GB“508052012)(8)给水排水管道工程施工及验收规范(GB50268-2008)(9)检查井盖(GBT238582009)(10)铸铁检查井盖(CJT511-2017)(Il)埋地塑料排水管道工程技术规范(CJJl43-2OIO(12)城镇给水排水构筑物及管道工程施工质量验收规范(DBJ50/08-2010)(13)城镇道路附属设施工程施工质量验收规范(DBJ50d28-2011)(14)国标图集市政排水管道工程及附属设施(06MS201)(15)国标图集雨水口(16S518)3初步设计审查意见执行情况初步设计阶段建

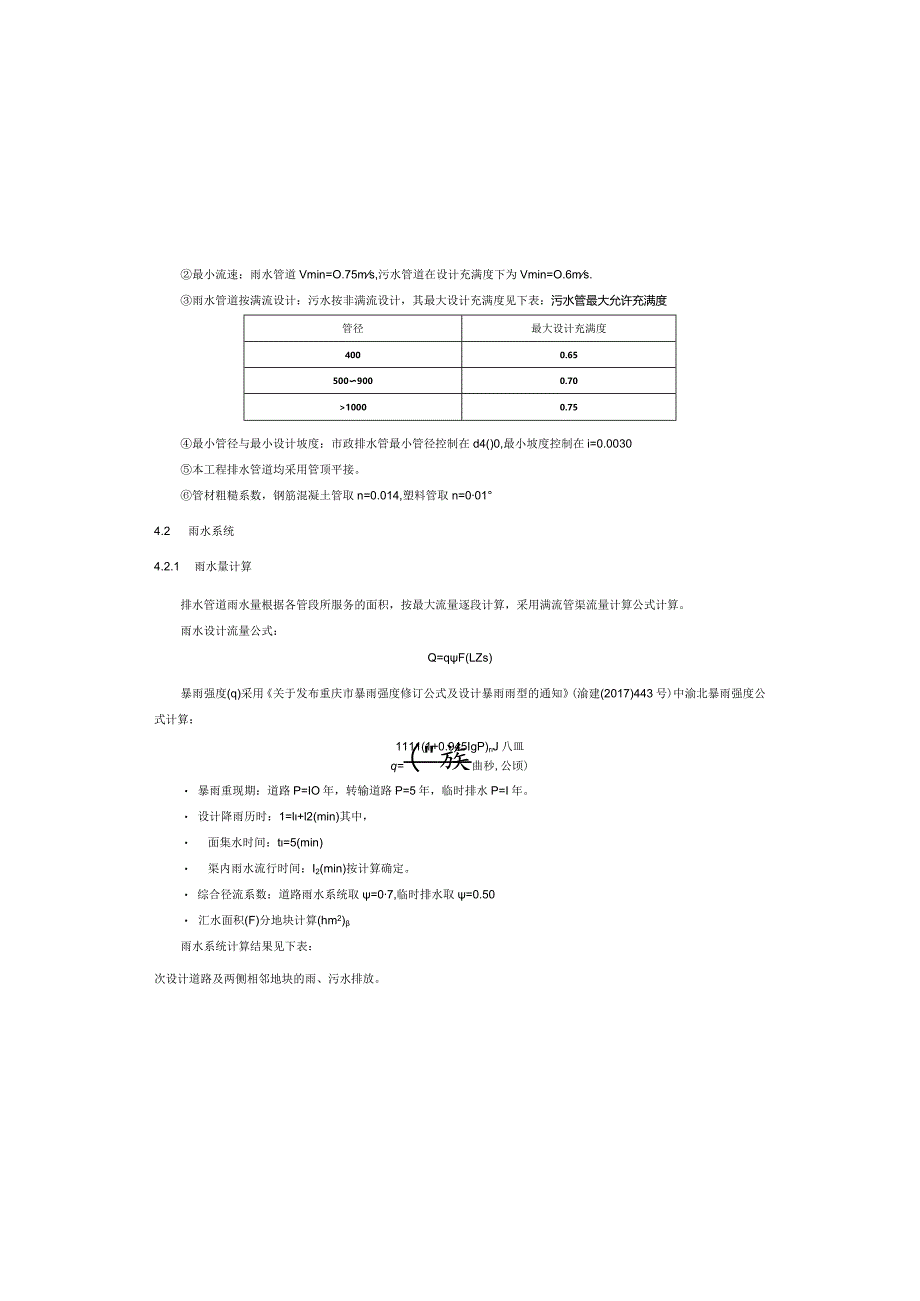

5、议修改完善的意见，(1)宜补充桥梁和下穿道综合管线横断面布置图，复核各类管线是否具备敷设条件。回复：按审查意见修改，补充桥梁和下穿道综合管线横断面布置图.施工图设计阶段须修改完善的意见，(1)设计服务范围内的雨水宜尽量就近接入道路雨水管道，不通过截水沟和边沟排向周边地块，以利地块开发建设。回复：按审查意见修改，雨水尽量就近接入道路雨水管道，不通过截水沟和边沟拌向周边地块.4设计概要4.1 设计范围本工程分为两部分，分别为本次道路雨水管道设计和污水管道设计。排水工程主要解决本最小流速：雨水管道Vmin=O.75ms,污水管道在设计充满度下为Vmin=O.6ms.雨水管道按满流设计：污水按非满流设
6、计，其最大设计充满度见下表：污水管最大允许充满度管径最大设计充满度4000.655009000.7010000.75最小管径与最小设计坡度：市政排水管最小管径控制在d4()0,最小坡度控制在i=0.0030本工程排水管道均采用管顶平接。管材粗糙系数，钢筋混凝土管取n=0.014,塑料管取n=0014.2 雨水系统4.2.1 雨水量计算排水管道雨水量根据各管段所服务的面积，按最大流量逐段计算，采用满流管渠流量计算公式计算。雨水设计流量公式：Q=qF(LZs)暴雨强度(q)采用关于发布重庆市暴雨强度修订公式及设计暴雨雨型的通知(渝建(2017)443号)中渝北暴雨强度公式计算：1111(1+0.9

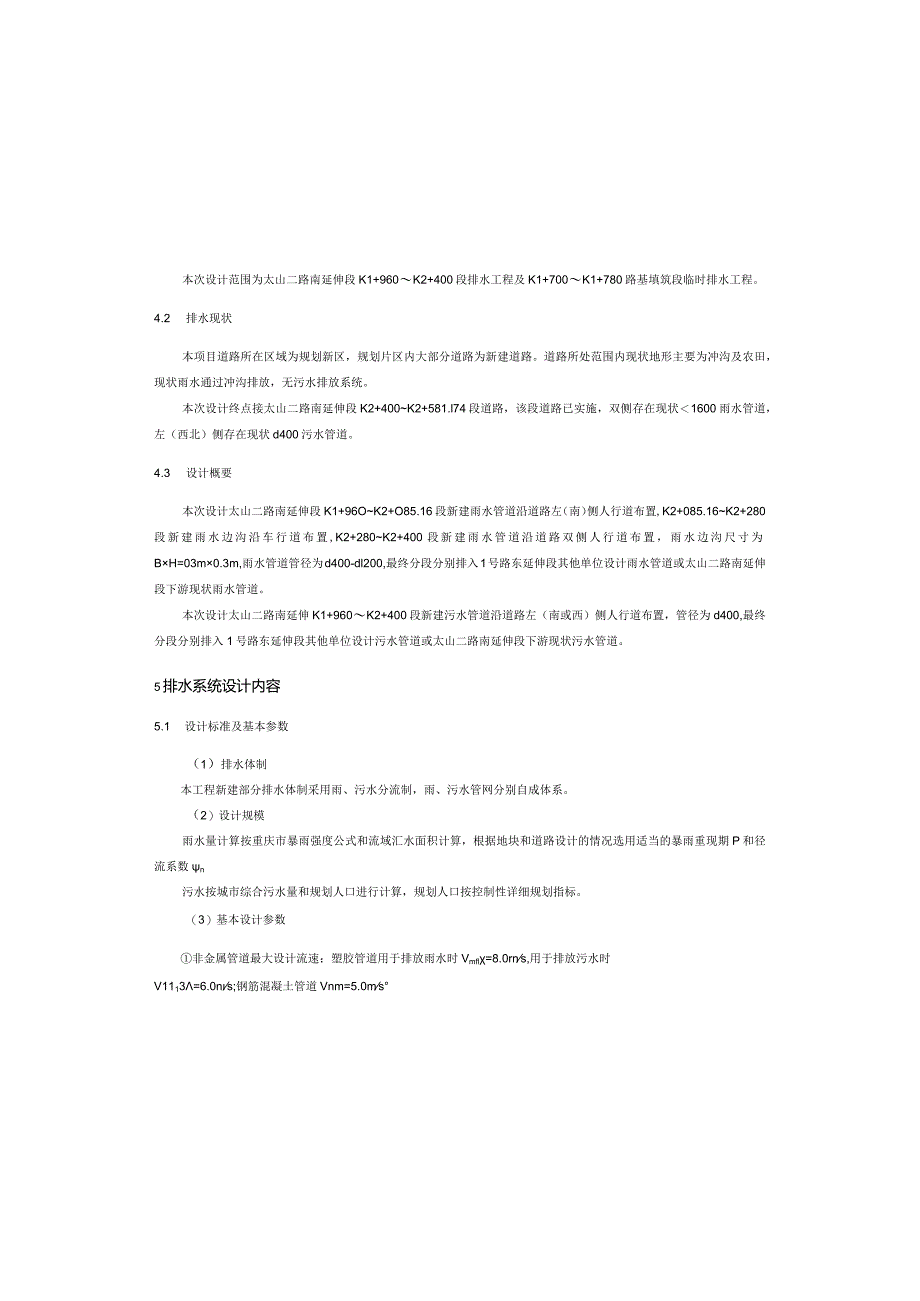

7、45IgP)rJ八皿q=(族曲秒,公顷) 暴雨重现期：道路P=IO年，转输道路P=5年，临时排水P=I年。 设计降雨历时：1=l+l2(min)其中， 面集水时间：t=5(min) 渠内雨水流行时间：I2(min)按计算确定。 综合径流系数：道路雨水系统取=07,临时排水取=0.50 汇水面积(F)分地块计算(hm2)雨水系统计算结果见下表：次设计道路及两侧相邻地块的雨、污水排放。本次设计范围为太山二路南延伸段K1+960K2+400段排水工程及K1+700K1+780路基填筑段临时排水工程。4.2 排水现状本项目道路所在区域为规划新区，规划片区内大部分道路为新建道路。道路所处范围内现状地形主
8、要为冲沟及农田，现状雨水通过冲沟排放，无污水排放系统。本次设计终点接太山二路南延伸段K2+400K2+581.l74段道路，该段道路已实施，双侧存在现状1600雨水管道，左（西北）侧存在现状d400污水管道。4.3 设计概要本次设计太山二路南延伸段K1+96OK2+O85.16段新建雨水管道沿道路左（南）侧人行道布置,K2+085.16K2+280段新建雨水边沟沿车行道布置,K2+280K2+400段新建雨水管道沿道路双侧人行道布置，雨水边沟尺寸为BH=03m0.3m,雨水管道管径为d400-dl200,最终分段分别排入1号路东延伸段其他单位设计雨水管道或太山二路南延伸段下游现状雨水管道。本次
9、设计太山二路南延伸K1+960K2+400段新建污水管道沿道路左（南或西）侧人行道布置，管径为d400,最终分段分别排入1号路东延伸段其他单位设计污水管道或太山二路南延伸段下游现状污水管道。5排水系统设计内容5.1 设计标准及基本参数（1）排水体制本工程新建部分排水体制采用雨、污水分流制，雨、污水管网分别自成体系。（2）设计规模雨水量计算按重庆市暴雨强度公式和流域汇水面积计算，根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数n污水按城市综合污水量和规划人口进行计算，规划人口按控制性详细规划指标。（3）基本设计参数非金属管道最大设计流速：塑胶管道用于排放雨水时Vmfl=8.0rns,用于
10、排放污水时V1113=6.0ns;钢筋混凝土管道Vnm=5.0ms沟的设置可根据地块开发情况进行增设或取消O根据现状地形及道路设计分析，本次设计K1+7OO-K1+78O路基填筑段需设置1根临时排水管，临时排水管桩号为Kl+为L管径为d800,排水方向为自南向北。Kl+700Kl+780路基填筑段临时排水管水力计算表序号计停管段汇水面积设计流出管道内径坡度流速过潦能力(hmz)(LZs)(mm)(%)(ms)(LZs)1临时排水管4.14509(18002.03.4517375.3污水系统5.3.1 污水量计算本次设计污水量按规划区城市综合污水量计算，城市综合污水量计算以城市综合供水量标准为基
11、础。根据规划，规划区内污水排放系数取0.85,给水日变化系数取1.2,污水处理率取95%.道路及绿化污水不进入污水系统。本次设计综合用水量取420Lcapd,计算人口以最新的控制性详细规划为准。分流制污水管道设计流量计算公式：Qnnx=Qa*K%Kz(US)式中Qgx：设计污水流量(Us)最高口最高时污水流量。Qave:平均日平均时污水流量(L/S),根据综合污水量标准q计算QaVe=qx流域计算人口数(人)/(24x3600)(LZs)q=城市综合供水量标准x85%(Lcapd)Ks:雨水濠入量系数，取1.05oK/：总变化系数，按下表取值总变化系数表污水平均日流量(LZs)51540701
12、002005(X)I(XX)总变化系数K,2.72.42.12.01.91.81.61.5污水管道水力计算公式(非满流)Q=vA(LZs)水力计算按满宁公式：(ms)过水断面：A=(-sincos)r2(m2)hD/2K1960K2+400段雨水系统计算结果表序号计算管段汇水面积设讨流量管道内径坡度流速过流能力(hm2)(LZs)(mm)(%)(ms)(LZs)1YZ-64至YZ-6815.744942dl2002.87.5084812YZ-68至YZ-6923.617271dl2002.97.6386313YZ-7O至YZ-741.21405d6001.23.098744YY-69至YY-7
13、10.94315d6000.62.196185.2.2 雨水管道布置功能：道路雨水管道负责收集、输送该路段道路路面、相邻地块及上游雨水管道转输之雨水流量。定线原则：雨水管道的布置考虑道路（包括人行道）路面及地块雨水收集的便利性。平面布置：太山二路南延伸段Kl+960K2+08516段路幅宽度为26m,雨水管道单侧布置在道路左（南）侧人行道下，管道中心距路缘石1.0m；具体布置位置详见排水管网标准横断面图（一）。太山二路南延伸段K2+O85.16K2+28O段路幅宽度为28m,由于该段存在现状航油管道保护盖板涵和下穿绕城高速段，因此该段道路在车行道两侧设置雨水边沟，具体布置位置详见排水管网标准横
14、断面图（二）讥太山二路南延伸段K2+28O-K2+4段路幅宽度为26m,雨水管道双侧布置在道路人行道下，管道中心距路缘石L5m：具体布置位置详见排水管网标准横断面图（三）讥本次设计太山二路南延伸段K1+960-K2+085.16段雨水管道按道路坡向排水，管径为d400-dl200,最终排入1号路东延伸段其他单位设计雨水管道。本次设计太山二路南延伸段K2+O85.16-K2+28O段雨水边沟按道路坡向排水，尺寸为BH=O.3mO.3m,最终通过沉砂井排入下游设计雨水管道。本次设计太山二路南延伸段K2+280K2+400段雨水管道按道路坡向排水，管径为d500d600,最终排入太山二路南延伸段下游现状雨水管道。5.2.3 临时排水设计道路挖方坡顶设置截水沟，将收集的雨水引入附近冲沟或者在截水沟的最低处接入道路雨水系统。道路填方坡脚应根据地形设置边沟，以保证路基不被积水浸泡。临时排水管及排水沟等生要处理用于地块开发与道路施工工期延后的问题，根据现场实际情况，临时排水管及排水沟通，该现状给水管道还需使用，因此本次设计考虑在道路实施前对该现状给水管道进行迁改，还建位置可参考K1+960K2+400现状管线处理平面图，最终以管线单位意见为准。(2)本次设计道路K2+175K2+320段存
