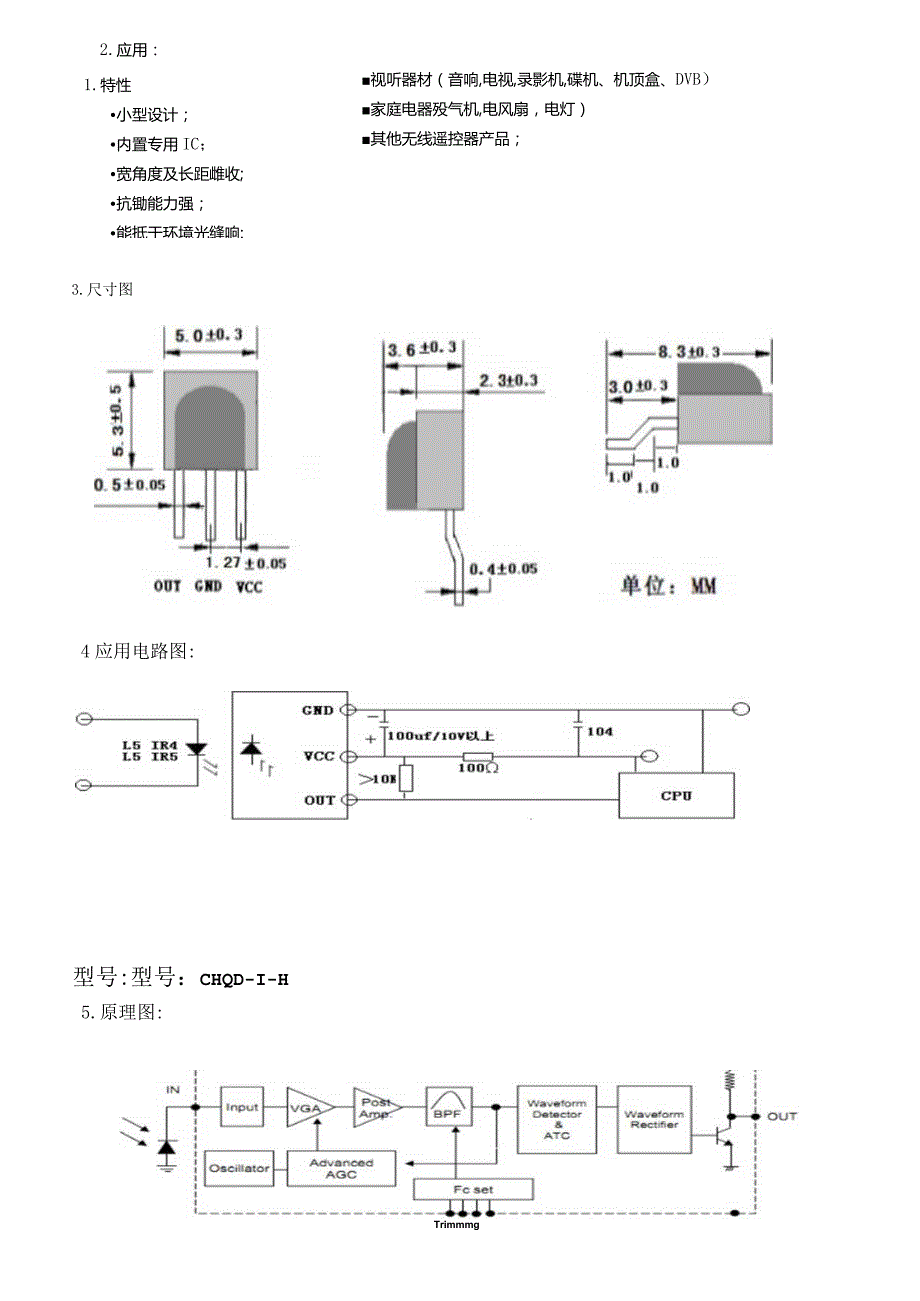

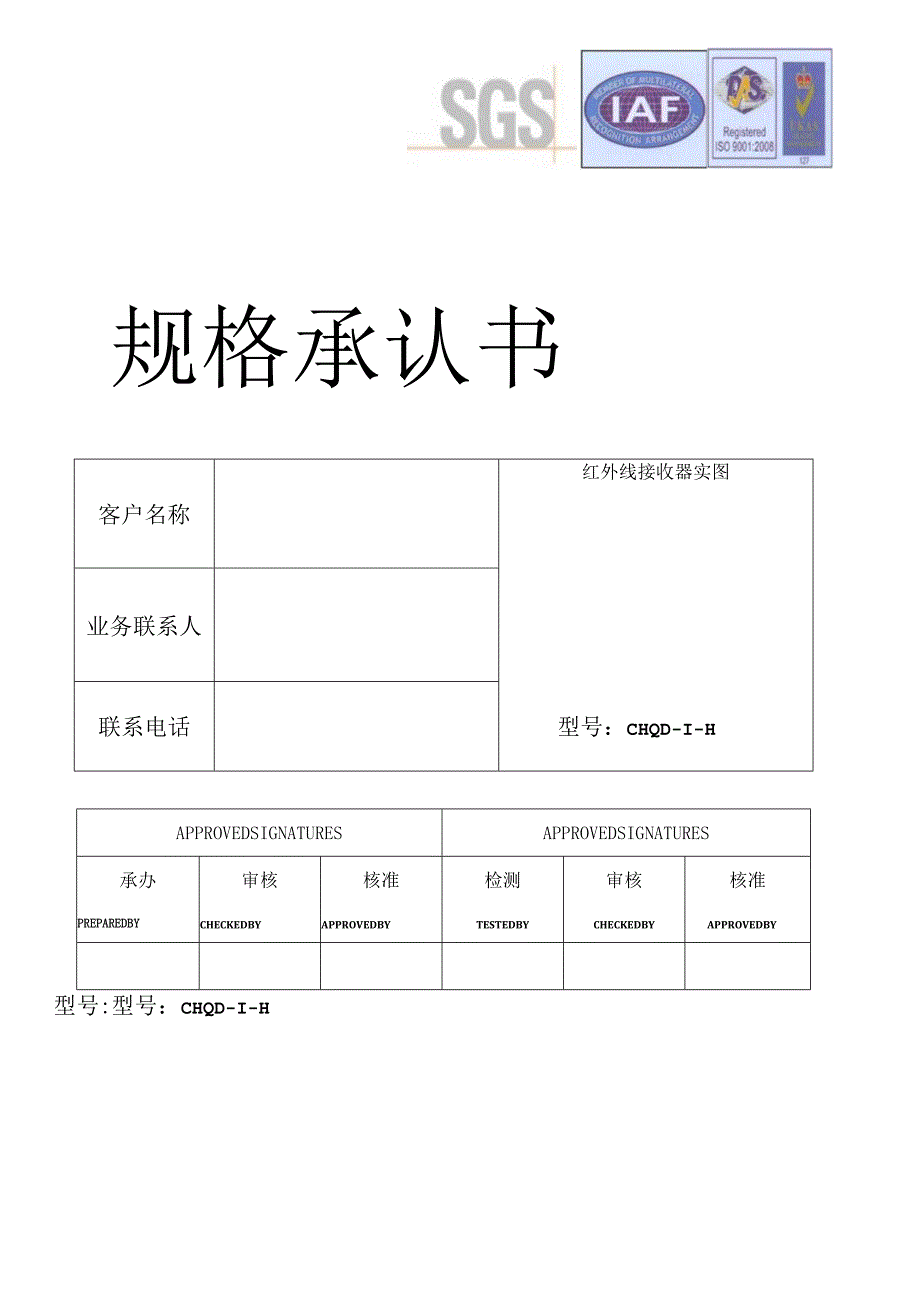

1、规格承认书红外线接收器实图客户名称业务联系人联系电话型号：CHQD-I-HAPPROVEDSIGNATURESAPPROVEDSIGNATURES承办PREPAREDBY审核CHECKEDBY核准APPROVEDBY检测TESTEDBY审核CHECKEDBY核准APPROVEDBY型号:型号：CHQD-I-H1.特性小型设计；内置专用IC；宽角度及长距雌收;抗锄能力强；能抵于环境光缝响:低电E工作；2.应用：视听器材（音响,电视,录影机,碟机、机顶盒、DVB）家庭电器殁气机,电风扇，电灯）3.尺寸图4应用电路图:型号:型号：CHQD-I-H5.原理图:Trimmmg其他无线遥控器产品；6.光电

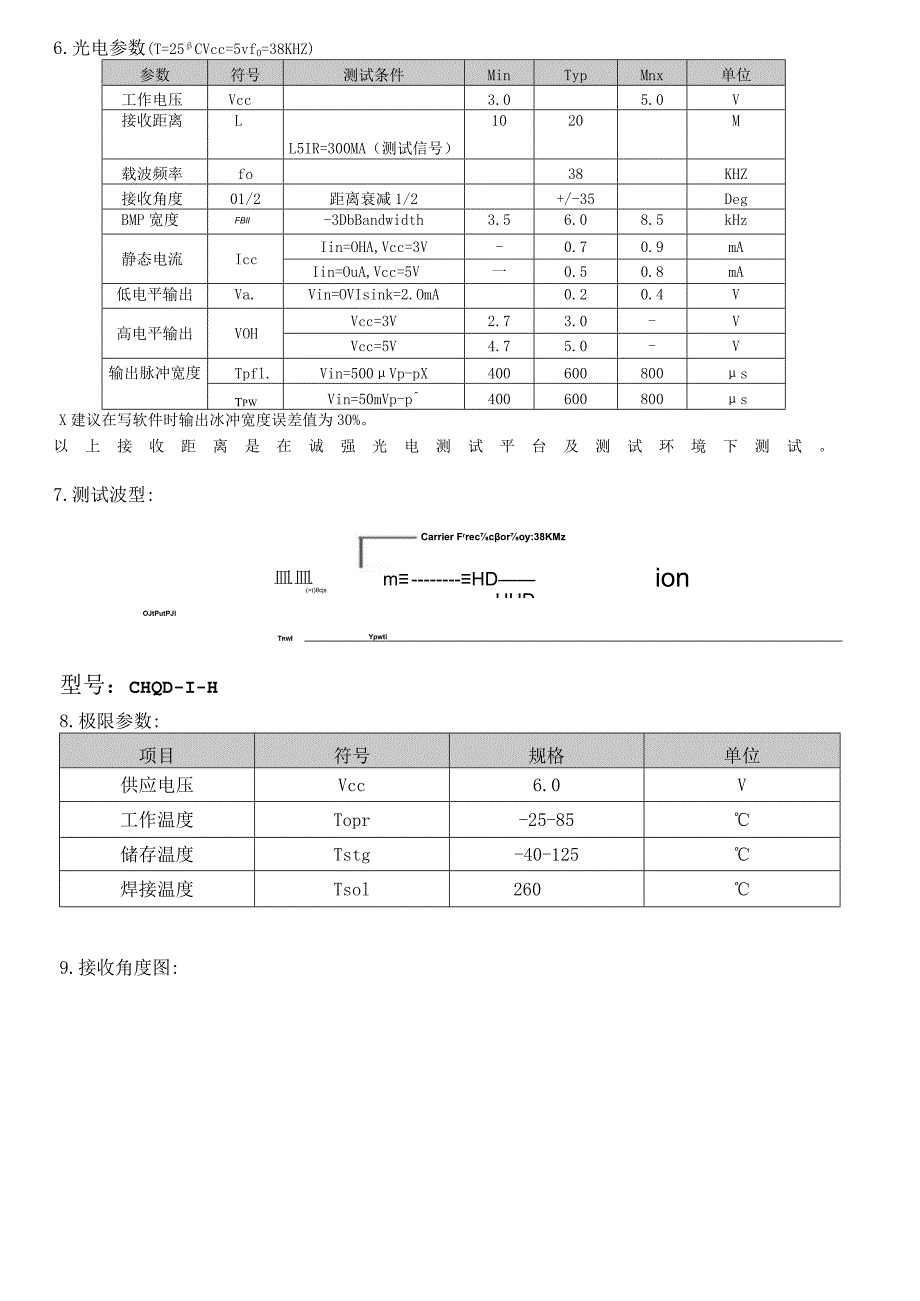

2、参数(T=25CVcc=5vf0=38KHZ)参数符号测试条件MinTypMnx单位工作电压Vcc3.05.0V接收距离LL5IR=300MA（测试信号）1020M载波频率fo38KHZ接收角度01/2距离衰减1/2+/-35DegBMP宽度FBlI-3DbBandwidth3.56.08.5kHz静态电流IccIin=OHA,Vcc=3V-0.70.9mAIin=OuA,Vcc=5V一0.50.8mA低电平输出Va.Vin=OVIsink=2.OmA0.20.4V高电平输出VOHVcc=3V2.73.0-VVcc=5V4.75.0-V输出脉冲宽度Tpfl.Vin=500Vp-pX400600
3、800sTpwVin=50mVp-p400600800sX建议在写软件时输出冰冲宽度误差值为30%。以上接收距离是在诚强光电测试平台及测试环境下测试。7.测试波型:皿皿()cjsCarrier Frreccoroy:38KMzmHDHHDa(OcJ.ionOJtPutPJlTrwIYpwti型号：CHQD-I-H8.极限参数:项目符号规格单位供应电压Vcc6.0V工作温度Topr-25-85储存温度Tstg-40-125焊接温度Tsol2609.接收角度图:10.推荐使用条件项目符号Typ单位工作电压Vcc3.05.0V输入频率FM38kHz工作温度Topr-202580L包装：11-1：内包
4、装规格，只/卷下图内包装卧式编带包装（单位：Him.公差值：0.1）OWF)O3B(K04.2(Ao)6OP)12.O型号：CHQD-I-H11-2：内包装袋及包装箱尺寸:og+lo8一 0酢电袋尺寸外相尺寸12.使用注意1）此产品属潮敏元器件，真空包装袋子开封后，元器件若将进行红外线回流焊或类似的焊接处理，必须在48小时完成焊接工作，如超过48小时，则元器件焊接前须退回我司做除湿处理。2）若包装袋真空完好可库存12个月，若超过12个月或包装袋破损，元器件焊接前须退回我司做除湿处理。3）在焊接过程中不要对元器件施加任何外力，回流焊工艺后必须在元器件冷却至室温后进行下一工艺。4）在规定的条件下焊
5、接，焊锡点要离胶体2MM以上焊接,焊接时请勿施加外力；5）请勿清洗本产品。使用前,请先用静电带将作业员及电烙铁连接落地线;.6）请注意保护红外线接收器的接收面，沾污或磨损后会影响接收效果，同时不要触碰表面。7）红外遥控接收放大器的性能受应用条件（红外编码格式，发射信号强度、负载及滤波等外围电路、干扰、软件设定等）等因素影响，因此每一个机型在批量使用红外遥控接收放大器前,都建议在所用的机型上进行样品和小批量产品的验证。8）接收头在贴片过程中禁用红胶或其他粘着力的胶固定接收头，因接收头胶体的遇热膨胀参数与红胶和其它胶的遇热膨胀参数不一致，所以在受热过程中两种胶粘合固定在一起产生的应力不一致导致接收头内部引线拉断。
