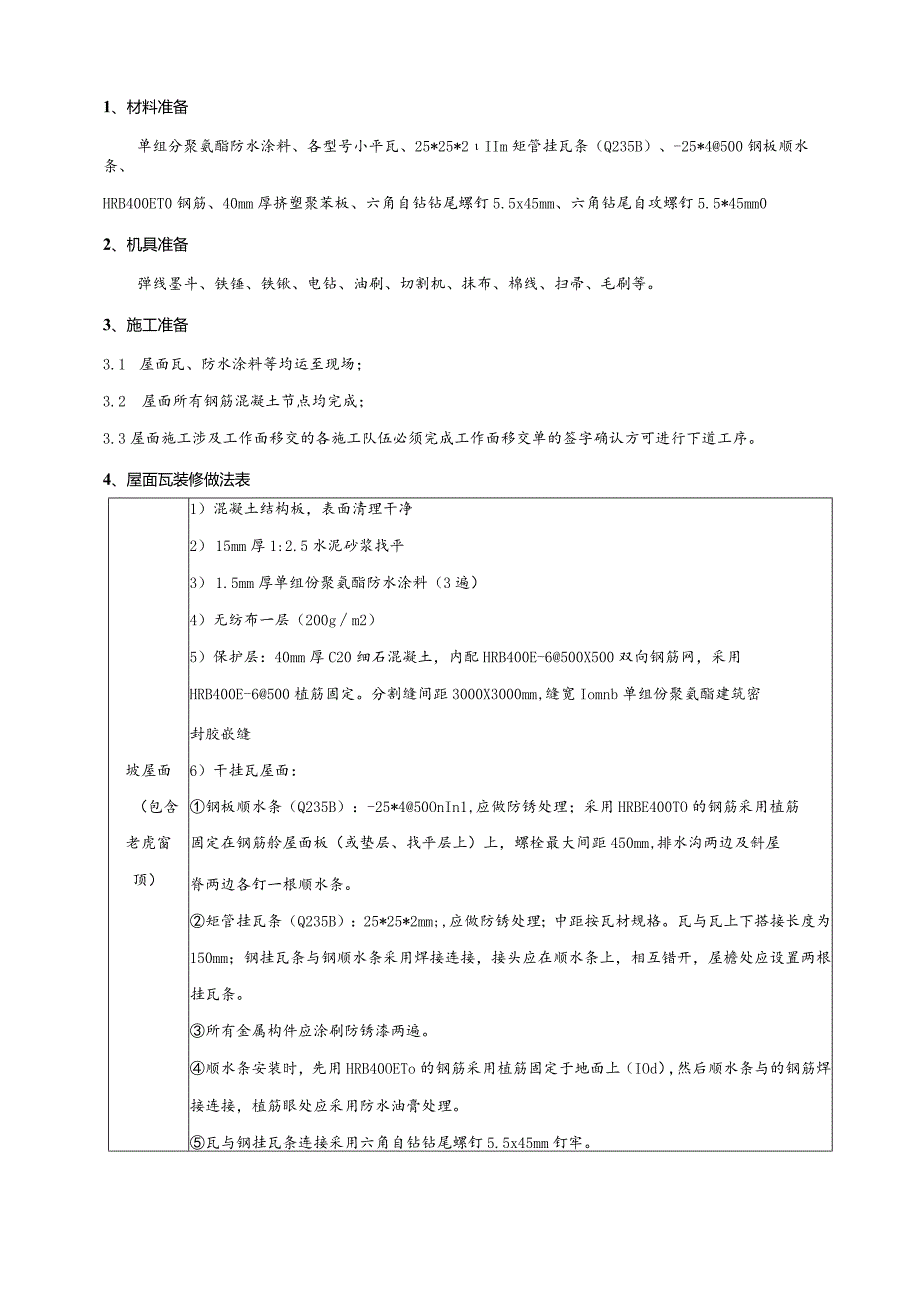

1、1、材料准备单组分聚氨酯防水涂料、各型号小平瓦、25*25*2IIm矩管挂瓦条（Q235B）、-25*4500钢板顺水条、HRB400ET0钢筋、40mm厚挤塑聚苯板、六角自钻钻尾螺钉5.5x45mm、六角钻尾自攻螺钉5.5*45mm02、机具准备弹线墨斗、铁锤、铁锹、电钻、油刷、切割机、抹布、棉线、扫帚、毛刷等。3、施工准备3.1 屋面瓦、防水涂料等均运至现场；3.2 屋面所有钢筋混凝土节点均完成；3.3屋面施工涉及工作面移交的各施工队伍必须完成工作面移交单的签字确认方可进行下道工序。4、屋面瓦装修做法表1）混凝土结构板，表面清理干净2） 15mm厚1:2.5水泥砂浆找平3） 1.5mm厚单
2、组份聚氨酯防水涂料（3遍）4）无纺布一层（200gm2）5）保护层：40mm厚C20细石混凝土，内配HRB400E-6500X500双向钢筋网，采用HRB400E-6500植筋固定。分割缝间距3000X3000mm,缝宽Iomnb单组份聚氨酯建筑密封胶嵌缝坡屋面6）干挂瓦屋面：（包含钢板顺水条（Q235B）：-25*450OnIn1,应做防锈处理；采用HRBE400TO的钢筋采用植筋老虎窗固定在钢筋舲屋面板（或垫层、找平层上）上，螺栓最大间距450mm,排水沟两边及斜屋顶）脊两边各钉一根顺水条。矩管挂瓦条（Q235B）：25*25*2mm;,应做防锈处理；中距按瓦材规格。瓦与瓦上下搭接长度为1

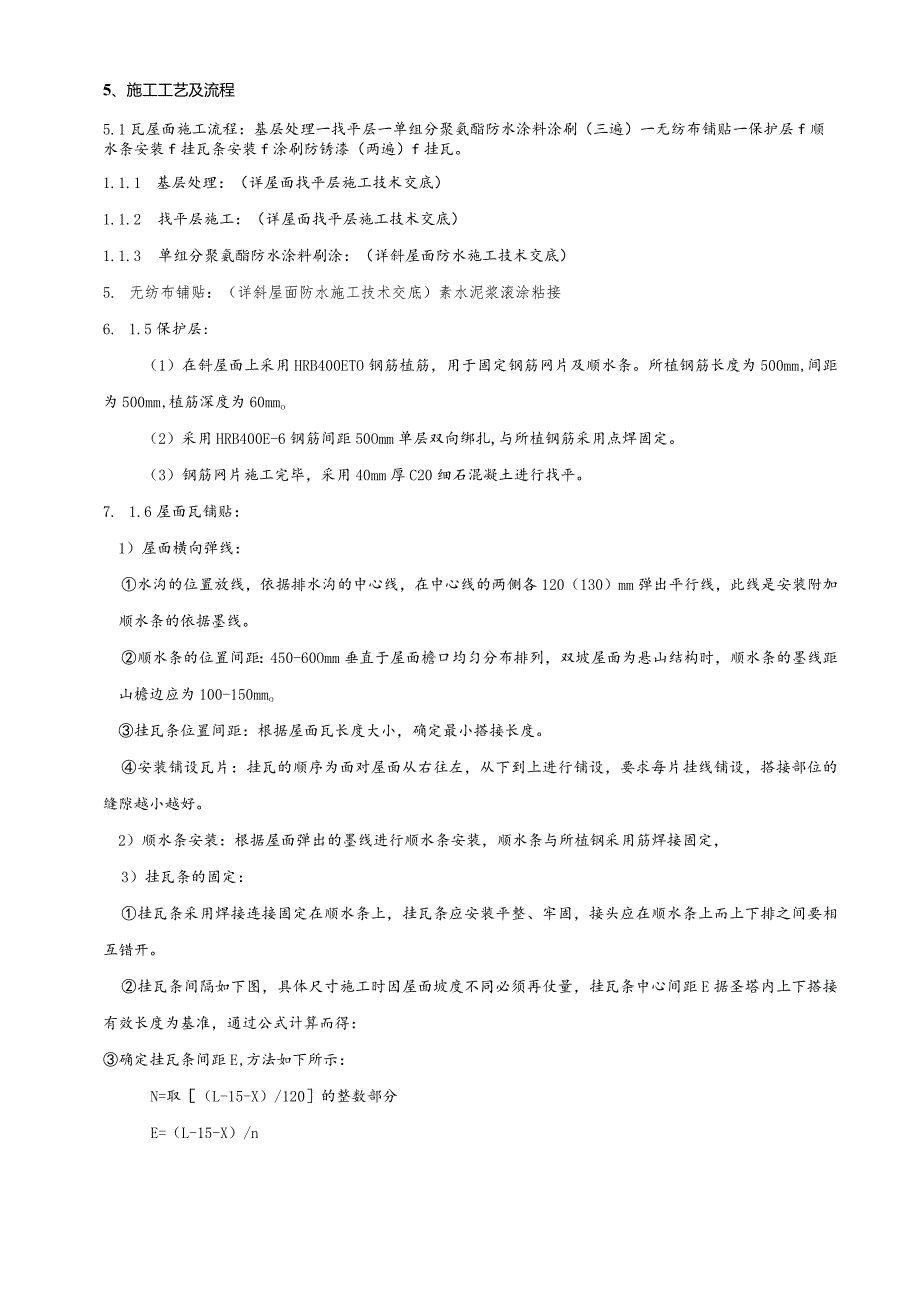

3、50mm；钢挂瓦条与钢顺水条采用焊接连接，接头应在顺水条上，相互错开，屋檐处应设置两根挂瓦条。所有金属构件应涂刷防锈漆两遍。顺水条安装时，先用HRB40OETo的钢筋采用植筋固定于地面上（IOd）,然后顺水条与的钢筋焊接连接，植筋眼处应采用防水油膏处理。瓦与钢挂瓦条连接采用六角自钻钻尾螺钉5.5x45mm钉牢。5、施工工艺及流程5.1瓦屋面施工流程：基层处理一找平层一单组分聚氨酯防水涂料涂刷（三遍）一无纺布铺贴一保护层f顺水条安装f挂瓦条安装f涂刷防锈漆（两遍）f挂瓦。1.1.1 基层处理：（详屋面找平层施工技术交底）1.1.2 找平层施工：（详屋面找平层施工技术交底）1.1.3 单组分聚氨酯
4、防水涂料刷涂：（详斜屋面防水施工技术交底）5. 无纺布铺贴：（详斜屋面防水施工技术交底）素水泥浆滚涂粘接6. 1.5保护层:（1）在斜屋面上采用HRB400ETO钢筋植筋，用于固定钢筋网片及顺水条。所植钢筋长度为500mm,间距为500mm,植筋深度为60mmo（2）采用HRB400E-6钢筋间距50Omm单层双向绑扎,与所植钢筋采用点焊固定。（3）钢筋网片施工完毕，采用40mm厚C20细石混凝土进行找平。7. 1.6屋面瓦铺贴：1）屋面横向弹线：水沟的位置放线，依据排水沟的中心线，在中心线的两侧各120（130）mm弹出平行线，此线是安装附加顺水条的依据墨线。顺水条的位置间距：450-60O
5、mm垂直于屋面檐口均匀分布排列，双坡屋面为悬山结构时，顺水条的墨线距山檐边应为100-150mmo挂瓦条位置间距：根据屋面瓦长度大小，确定最小搭接长度。安装铺设瓦片：挂瓦的顺序为面对屋面从右往左，从下到上进行铺设，要求每片挂线铺设，搭接部位的缝隙越小越好。2）顺水条安装：根据屋面弹出的墨线进行顺水条安装，顺水条与所植钢采用筋焊接固定，3）挂瓦条的固定：挂瓦条采用焊接连接固定在顺水条上，挂瓦条应安装平整、牢固，接头应在顺水条上而上下排之间要相互错开。挂瓦条间隔如下图，具体尺寸施工时因屋面坡度不同必须再仗量，挂瓦条中心间距E据圣塔内上下搭接有效长度为基准，通过公式计算而得：确定挂瓦条间距E,方法如

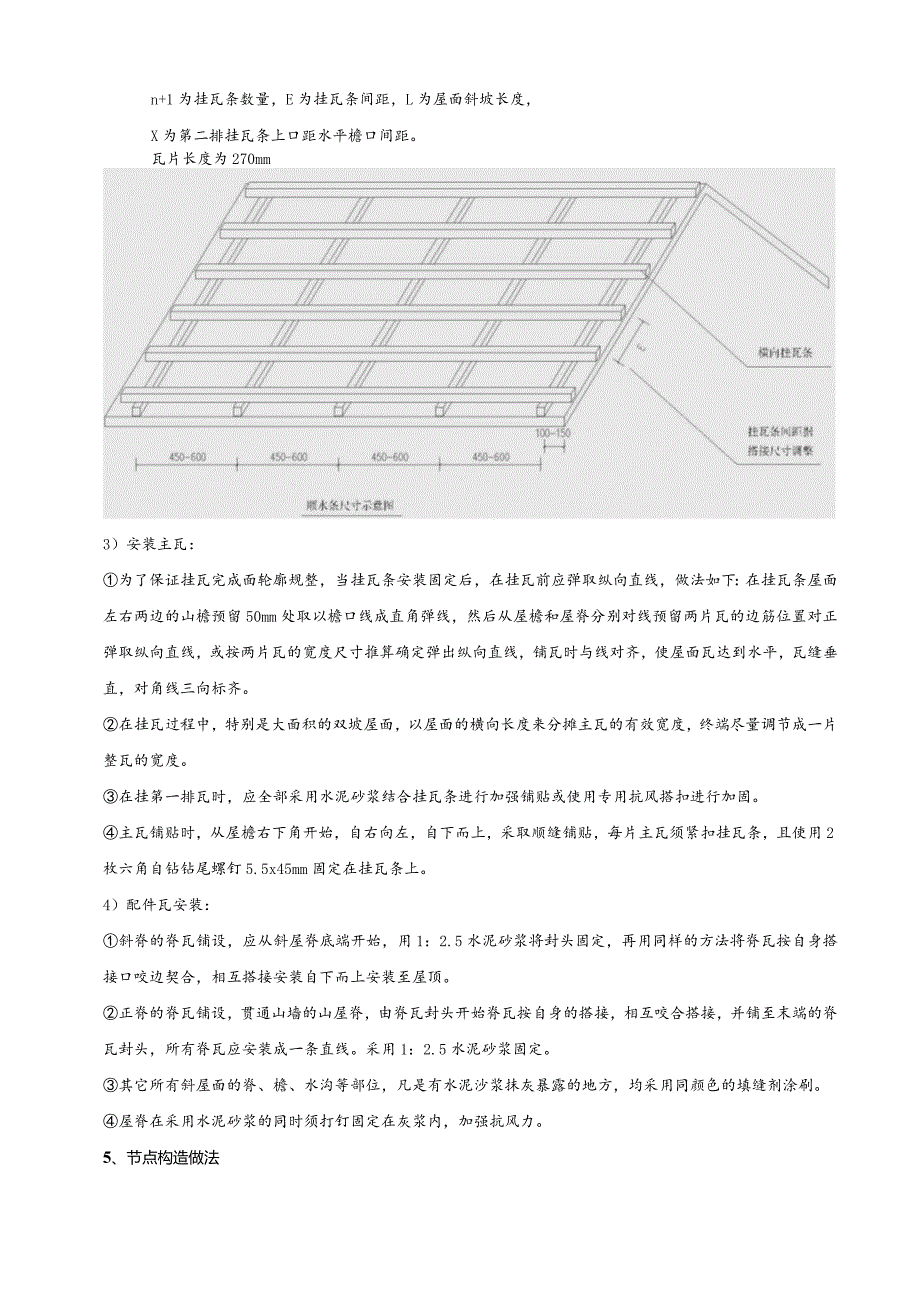

6、下所示：N=取（L-15-X）/120的整数部分E=（L-15-X）/nn+1为挂瓦条数量，E为挂瓦条间距，L为屋面斜坡长度，X为第二排挂瓦条上口距水平檐口间距。瓦片长度为270mm3）安装主瓦：为了保证挂瓦完成面轮廓规整，当挂瓦条安装固定后，在挂瓦前应弹取纵向直线，做法如下：在挂瓦条屋面左右两边的山檐预留50mm处取以檐口线成直角弹线，然后从屋檐和屋脊分别对线预留两片瓦的边筋位置对正弹取纵向直线，或按两片瓦的宽度尺寸推算确定弹出纵向直线，铺瓦时与线对齐，使屋面瓦达到水平，瓦缝垂直，对角线三向标齐。在挂瓦过程中，特别是大面积的双坡屋面，以屋面的横向长度来分摊主瓦的有效宽度，终端尽量调节成一片整
7、瓦的宽度。在挂第一排瓦时，应全部采用水泥砂浆结合挂瓦条进行加强铺贴或使用专用抗风搭扣进行加固。主瓦铺贴时，从屋檐右下角开始，自右向左，自下而上，采取顺缝铺贴，每片主瓦须紧扣挂瓦条，且使用2枚六角自钻钻尾螺钉5.5x45mm固定在挂瓦条上。4）配件瓦安装：斜脊的脊瓦铺设，应从斜屋脊底端开始，用1：2.5水泥砂浆将封头固定，再用同样的方法将脊瓦按自身搭接口咬边契合，相互搭接安装自下而上安装至屋顶。正脊的脊瓦铺设，贯通山墙的山屋脊，由脊瓦封头开始脊瓦按自身的搭接，相互咬合搭接，并铺至末端的脊瓦封头，所有脊瓦应安装成一条直线。采用1：2.5水泥砂浆固定。其它所有斜屋面的脊、檐、水沟等部位，凡是有水泥沙
8、浆抹灰暴露的地方，均采用同颜色的填缝剂涂刷。屋脊在采用水泥砂浆的同时须打钉固定在灰浆内，加强抗风力。5、节点构造做法5.1斜屋面与老虎窗交接位置施工做法如下图所示:5.2斜屋面在屋脊处如下图所示施工:6、注意本项1.1 安装配件时请看清安装详细位置凡需防水处理的节点，铺瓦前必先构造加强；1.2 施工过程中严禁长时间污染瓦面，应及时清理干净，尤其预防水泥砂浆及水泥构件或结构泛碱污染瓦面；6. 3刚铺完瓦严禁上人踩踏，防止损坏瓦片或将瓦片松脱；6.4以上未尽事宜请按屋面设计图纸要求和常规施工验收规范执行；6、质量要求7. 1瓦伸入天沟、檐沟的长度为5070mm07.1 天沟、檐沟的防水层伸入瓦内宽
9、度不小于150mm。7.2 瓦头挑出封檐板的长度为50mm。7.3 突出屋面的墙或烟囱的侧面瓦伸入泛水宽度不小于50mmo7.4 平瓦及其脊瓦的质量必须符合设计要求和验收规范的规定。检验方法：观察检查和检查出厂合格证或质量检验报告。筒板瓦应边缘整齐，表面光洁，不得有分层、裂纹和露砂等缺陷。7.5 平瓦必须铺置牢固。砂浆饱满度达到100%。7.6 铺设平整、牢固；瓦面平整，行列整齐，搭接紧密，檐口平直。检验方法：观察检查。7.7 脊瓦应搭盖正确，间距均匀，封固严密；屋脊和斜脊应顺直，无起伏现象。检验方法：观察或手扳检查。7.8 瓦屋面不得有渗漏现象，雨后观察或淋水试验。技术交底记录表C2-1编号工程名称昆明恒大阳光半岛小区项目首期（一标段）主体及配套建设工程交底日期2022年7月7日施工单位中铁建设集团有限公司分项工程名称交底提要别堂瓦屋面工程施工技术交底交底内容：交底审核人交底人专业工长质检员交底时间架子队接受交底人班组长质检员接受交底时间操作人员签字：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
