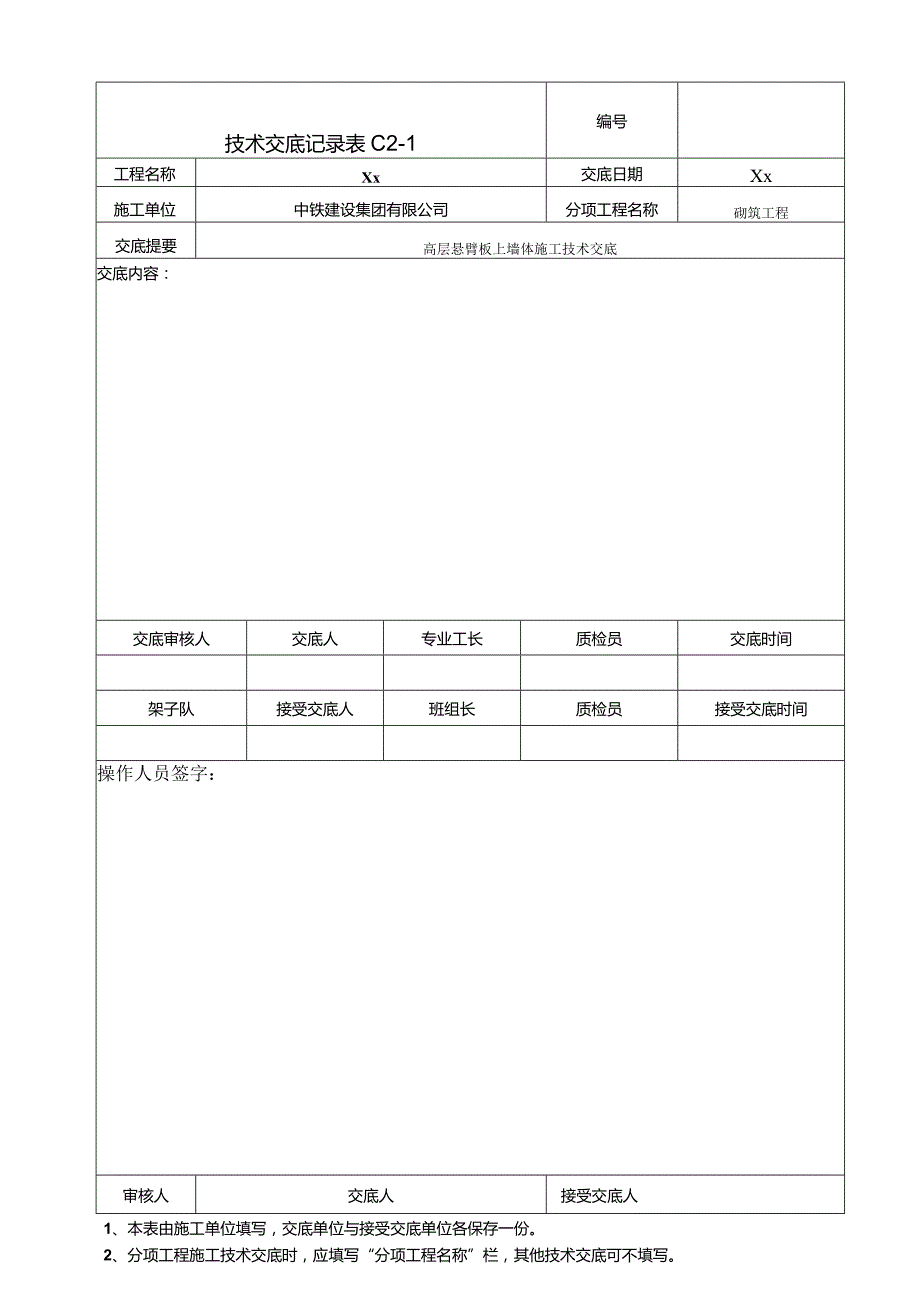

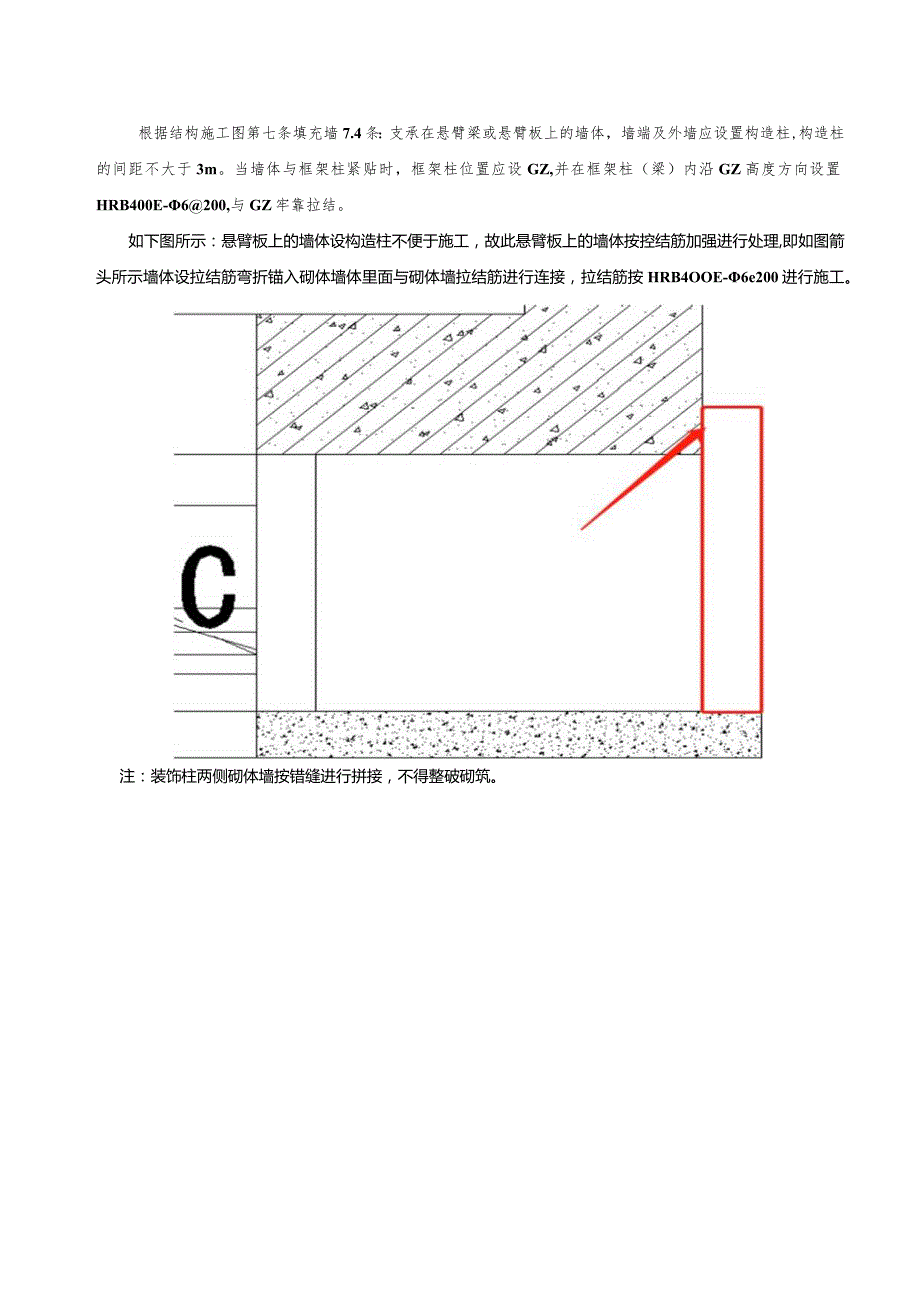

根据结构施工图第七条填充墙7.4条：支承在悬臂梁或悬臂板上的墙体，墙端及外墙应设置构造柱,构造柱的间距不大于3m。当墙体与框架柱紧贴时，框架柱位置应设GZ,并在框架柱（梁）内沿GZ高度方向设置HRB400E-6200,与GZ牢靠拉结。如下图所示：悬臂板上的墙体设构造柱不便于施工，故此悬臂板上的墙体按控结筋加强进行处理,即如图箭头所示墙体设拉结筋弯折锚入砌体墙体里面与砌体墙拉结筋进行连接，拉结筋按HRB4OOE-6e200进行施工。注：装饰柱两侧砌体墙按错缝进行拼接，不得整破砌筑。技术交底记录表C2-1编号工程名称Xx交底日期Xx施工单位中铁建设集团有限公司分项工程名称砌筑工程交底提要高层悬臂板上墙体施工技术交底交底内容：交底审核人交底人专业工长质检员交底时间架子队接受交底人班组长质检员接受交底时间操作人员签字：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
