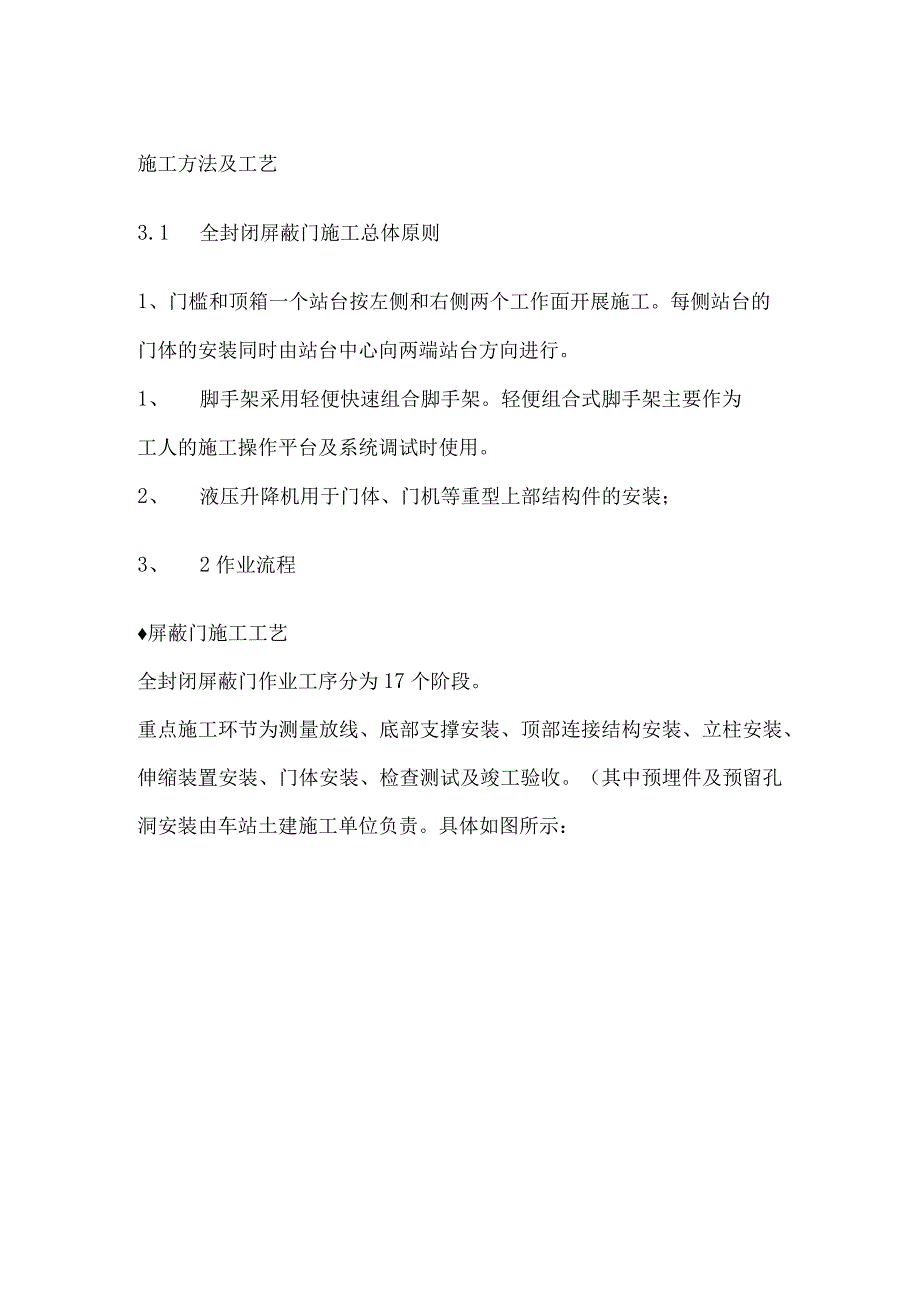

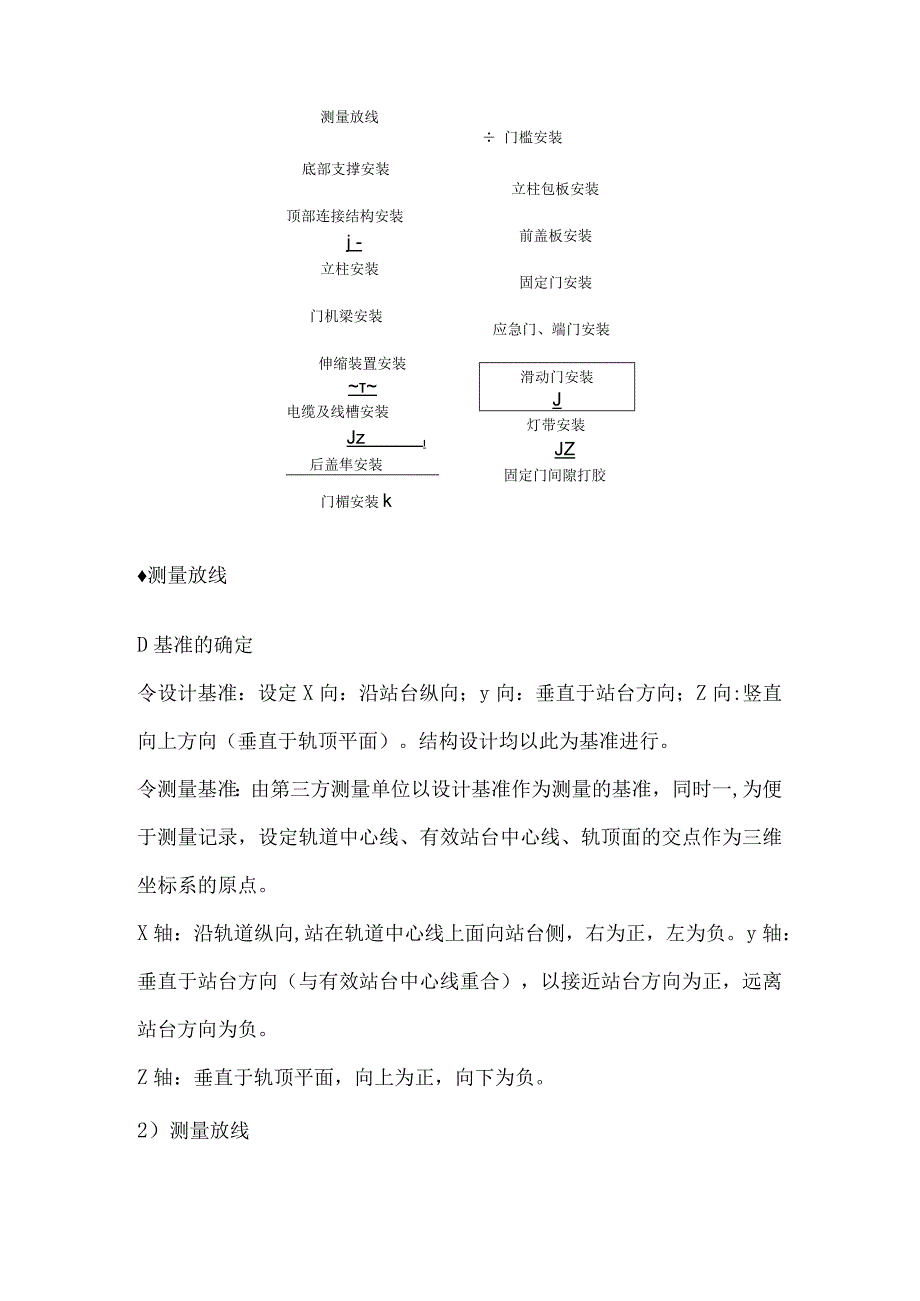

1、施工方法及工艺3.1 全封闭屏蔽门施工总体原则1、门槛和顶箱一个站台按左侧和右侧两个工作面开展施工。每侧站台的门体的安装同时由站台中心向两端站台方向进行。1、 脚手架采用轻便快速组合脚手架。轻便组合式脚手架主要作为工人的施工操作平台及系统调试时使用。2、 液压升降机用于门体、门机等重型上部结构件的安装;3、 2作业流程屏蔽门施工工艺全封闭屏蔽门作业工序分为17个阶段。重点施工环节为测量放线、底部支撑安装、顶部连接结构安装、立柱安装、伸缩装置安装、门体安装、检查测试及竣工验收。(其中预埋件及预留孔洞安装由车站土建施工单位负责。具体如图所示:测量放线底部支撑安装顶部连接结构安装j -立柱安装门机梁

2、安装伸缩装置安装电缆及线槽安装Jz后盖隼安装门楣安装k 门槛安装立柱包板安装前盖板安装固定门安装应急门、端门安装滑动门安装J灯带安装JZ固定门间隙打胶测量放线D基准的确定令设计基准:设定X向:沿站台纵向;y向:垂直于站台方向;Z向:竖直向上方向(垂直于轨顶平面)。结构设计均以此为基准进行。令测量基准:由第三方测量单位以设计基准作为测量的基准,同时一,为便于测量记录,设定轨道中心线、有效站台中心线、轨顶面的交点作为三维坐标系的原点。X轴:沿轨道纵向,站在轨道中心线上面向站台侧,右为正,左为负。y轴:垂直于站台方向(与有效站台中心线重合),以接近站台方向为正,远离站台方向为负。Z轴:垂直于轨顶平面

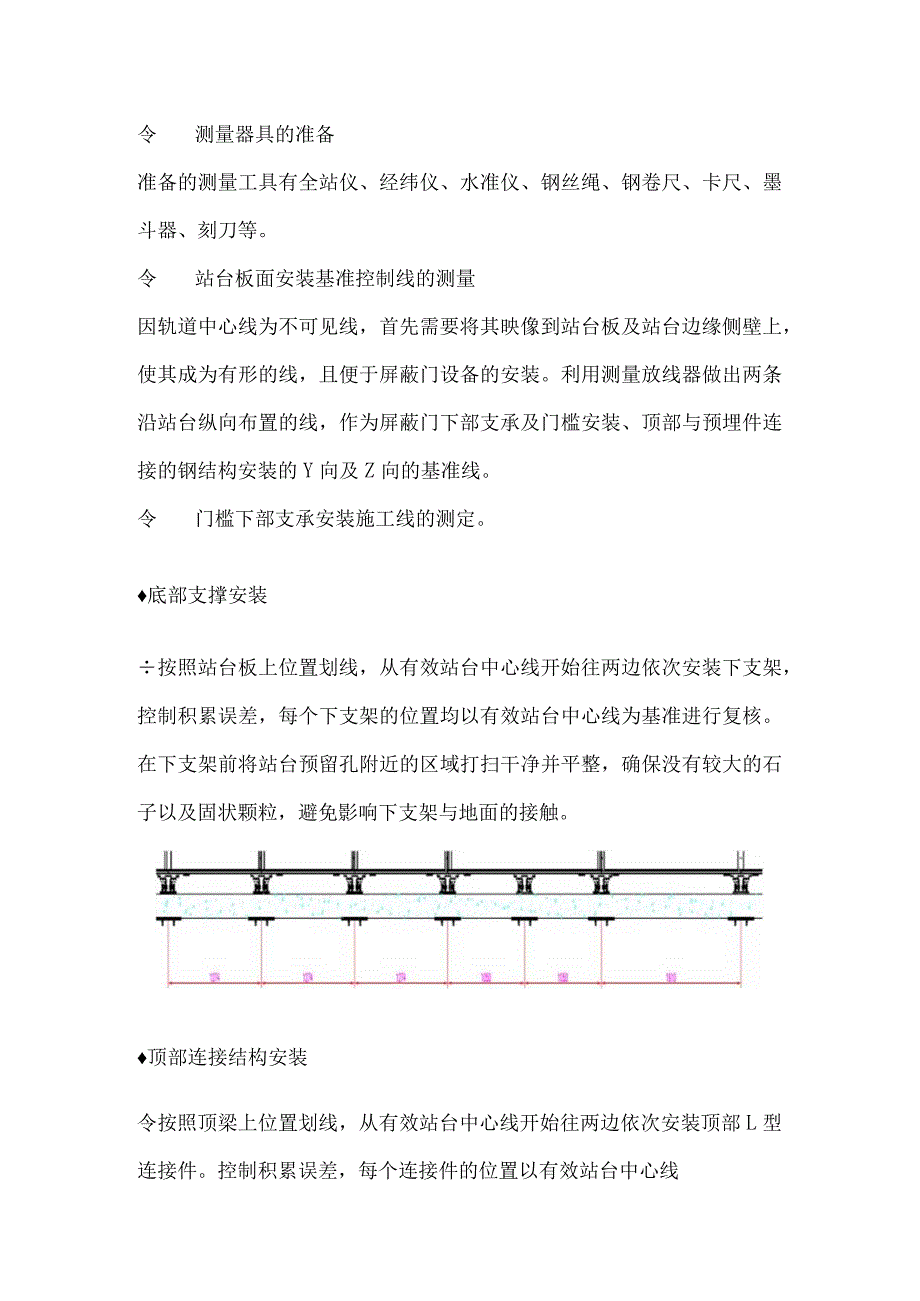

3、,向上为正,向下为负。2)测量放线令测量器具的准备准备的测量工具有全站仪、经纬仪、水准仪、钢丝绳、钢卷尺、卡尺、墨斗器、刻刀等。令站台板面安装基准控制线的测量因轨道中心线为不可见线,首先需要将其映像到站台板及站台边缘侧壁上,使其成为有形的线,且便于屏蔽门设备的安装。利用测量放线器做出两条沿站台纵向布置的线,作为屏蔽门下部支承及门槛安装、顶部与预埋件连接的钢结构安装的Y向及Z向的基准线。令门槛下部支承安装施工线的测定。底部支撑安装按照站台板上位置划线,从有效站台中心线开始往两边依次安装下支架,控制积累误差,每个下支架的位置均以有效站台中心线为基准进行复核。在下支架前将站台预留孔附近的区域打扫干净

4、并平整,确保没有较大的石子以及固状颗粒,避免影响下支架与地面的接触。顶部连接结构安装令按照顶梁上位置划线,从有效站台中心线开始往两边依次安装顶部L型连接件。控制积累误差,每个连接件的位置以有效站台中心线为基准进行复核。正站台E 3.9令对于末端单元,最边缘的连接件无预埋件进行安装,需要现场钻孔,使用M12*125的化学螺栓进行安装,钻孔尺寸见下图。立柱安装令立柱安装定位尺寸令以轨道中心线为基准。结合站台板2%。的坡度,立柱安装需垂直站台板平面。使垂直站台板的偏差为1mm。用水平仪检查立柱钢板上表面XY两个方向的水平度,将立柱底部钢板调平,平面度1mm。令立柱安装中重点环节为四个调节螺栓各有一个

5、绝缘胶套,其作用是使立柱乃至整个门体与大地绝缘,防止门体打火烧坏。另外立柱基板的调水平,也是通过四个调节螺栓进行调节。门机梁安装令门机梁在安装时,每一个滑动门中心,须对齐门机梁中心。门机梁中心与滑动门中心线偏差为2m结合站台的坡度2%。门机梁与门机梁的间隙为20mm。令在安装门机梁时,用垫片调节水平。同时垫片在4mm以内,螺栓无法拧紧,更换短螺栓。令装完门机梁之后重新确认立柱两个方向的垂直度,如果立柱有偏移,需要重新调整立柱,调整完毕后将门机梁紧固在立柱上。并将立柱垂直度,间距填入立柱检查表中。 伸缩装置安装令控制积累误差,伸缩装置距离有效站台中心线的位置偏差在Imm以内。令为了是固定前盖板易

6、于调整安装,固定前盖板上部安装支架至轨道中心线的距离调整到1803mm。采用垫片调节。4-M12x50六角螺栓Ml2螺母M12用垫圈及平垫圈 内部电缆及线槽安装伸缩装置及盖板支撑件安装完后,先安装线槽,再铺电线、电缆。如下图所示: 后盖板安装令对应的后盖板安装有:固定门后盖板,滑动门后盖板,应急门后盖板,固定门后盖板有2种不同的规格。另外末端门单元后盖板尺寸也和其他盖板不同。令安装绝缘橡胶条,将绝缘橡胶条插入盖板上的铝型材槽里。令安装绝缘橡胶条上部支架,将上部支架按尺寸对齐土建顶梁,画出固定孔的位置,然后用冲击钻钻孔用于安装M8*40的膨胀螺栓,固门楣安装令门楣分为滑动门楣及应急门楣:滑动门楣

7、应急口楣令滑动门门楣与立柱之间的间隙用调整垫片调整,确保两边对称;门楣底部到门槛上表面距离为设计距离;mm。门楣安装完后,安装对应的毛刷。M6x25 Hex Hd BoltM6 Flat & Spring Washer 4个M6x25的六角螺栓M6的固定和弹簧垫片门槛安装滑动门门槛两边距立柱的间隙尽量保持相等。大门槛与小门槛之间的间隙为:8lmm。小门槛的边缘至轨道中心线之间的距离为:15005mm令应急门门槛注意门轴底座的方向,门轴底座中心和锁座中心到立柱的距离。柱包板安装令立柱包板分为滑动门左右立柱包板,应急门立柱包板,固定门立柱,安装时注意立柱包板的位置。安装立柱包板时,注意避免碰撞,以

8、免变形而损坏。立柱包板插入立柱之后,用十字沉头螺钉M415拧紧固定。左滑动门立柱包板右滑动门立柱包板固定门安装固定门质量较大,搬运过程做好保护工作,防止将固定门底部直接与水泥地面接触,做好对底部安装支座的保护。将固定门毛刷支架安装在固定门上部连接角钢上,并装上毛刷,然后将角钢安装在固定门立柱之间,连接角钢与立柱之间的间隙通过调整垫片调整。令将固定门下部支撑座连接在下部支撑角钢上,然后将角钢安装在门槛上。令将固定门小心抬起,固定门下部凸起对准门槛上的下部支撑座,然后放下固定门,将固定门下部固定在支撑座上,调整固定门左右离立柱包板的间隙,做到两边间隙相等,参考值为6lmm,调整完毕后将固定门上部与

9、上部连接角钢固定。应急门安装将应急门侧面及底面毛刷支架装好,毛刷先装上,然后调节应急门/端门上部连接支架矩形孔中心到玻璃边缘的距离为82lmm,调整底部门轴到玻璃边缘的距离为82Immo令调整应急门顶部门轴支架到立柱距离为1001mm,然后将连接件固定好,将门槛上转轴调成与门槛平行,准备安装应急门。令将上部门轴底座用垫片调整水平,并将上部连接件插入门轴连接件底部的矩形轴上将应急门倾斜着抬起,应急门底边与门槛平行,底部门轴插销对齐底部门轴座,将门轴插入门轴座,慢慢将门竖起,垂直,将上部连接件卡入门框顶部的连接支架的矩形缺口内,并锁紧螺丝。令测量应急门左右边缘到立柱包板和上下边缘到门楣及门槛之间的

10、间隙为6lm,如不满足要求,需重新第1步安装,根据现场尺寸调整应急门上下门轴到立柱的距离,直到应急门间隙6lmm满足要求为止。令调整应急门门锁杆长度,在锁合状态能顺利通过门楣,与门楣,上活动盖板无摩擦,然后进行开关门测试,使用应急门推杆以及钥匙都能够开关门并且过程顺畅,无阻塞,无异响。令将门锁模块安装在门楣上,按下面尺寸调整门锁模块,门锁模块底部比门楣底部低上2mm,可通过调整垫片调整,然后进行开关门测试。应急门能顺畅开关。令将密封胶条支架安装在门楣上,然后将密封胶条安装在支架上,关闭应急门/端门,密封胶条要能良好的密封且不能影响到应急门/端门的正常关闭。将应急门/端门开门侧的密封胶条、门轴侧

11、和底部的毛刷装好。令将门锁止挡以及防撞橡胶安装好,一个门上固定2颗防撞螺丝,调整下面的防撞螺丝使应急门玻璃表面与应急门包板平齐;调整上面的防撞螺丝,使其与应急门解锁打板对齐,使应急门门锁能正常解锁。滑动门安装令滑动门是屏蔽门系统主要的运动部件,其安装质量直接影响到整个屏蔽门系统的可靠性与安全性,是对质量最直观的反映,所以我司对滑动门的安装一定做到认真、仔细。令搬运和运输滑动门在出厂时,已经安装了导靴、防爬板、防撞胶条、密封胶条等配件。左滑动门还安装了手动解锁装置。令滑动门对中心调节滑动门顶部连接件安装滑动门时,注意两扇滑动门要确保上图方框中的尺寸函土1mm,调节方法如下:滑动门顶部连接件为左右

12、方向的长孔,通过此孔来调整滑动门的左右位置。一令调节门机梁行走支架左右位置。安装完后,首先记录每道门的尺寸,记录到滑动门对中心数据记录表。门机梁行走支架与皮带的连接处为长孔连接,如果通过调节滑动门顶部蟋件仍不育镰滑动门对中心,可以调节Ii固栓菸才中心,一般不需要调节此螺栓。V令滑动门高度调节:滑动门底部与门槛的缝隙为6Imm。在安装时,通过门机梁行走支架的连接孔位进行调节。具体如下图所示:滑动门需要上下调节时,松开连接螺栓,调节行走支架滑动门上下调整螺母来调节滑动门的高低,确保滑动门底部与门槛之间的缝隙为6lmm0滑动门需两扇平行,确保两扇滑动门关山后,滑动门中间能密封,且无V型缝隙。调整完后

13、,每扇滑动门测量两边位置的缝隙,并记录缝隙数据至滑动门底部与门槛之间缝隙数据记录表令滑动门玻璃与立柱包板之间的缝隙调节:滑动门玻璃与立柱包板之间的缝隙非常重要,且与运营安全息息相关,根据技术要求,此缝隙不得大于6mm,因此在安装时,务必保证此尺寸。其调节主要靠门机梁行走支架的垂直滑动门运行方向的长孔来调节滑动门的前后倾斜,来确保滑动门玻璃与立柱包板的缝隙。长孔的方向如下图所示:调节完后,记录每扇滑动门玻璃与立柱包板之间的缝隙。注意要记录在滑动门运行过程中的最大值,结果记录入滑动门玻璃与立柱包板之间的缝隙记录表。开门力、关门力的检测:滑动门尺寸确认后后,需检测滑动门的开门力/关门力,并记录至下表

14、中。要求小于67N。并将测量结果记录入开门力、关门力数据记录表。如不满足要求,需要做以下调节,并要求最终满足要求。 检查门槛缝隙是否合适。 检查滑动门打开或关闭过程中是否有其它阻力,如固定门毛刷安装支架、滑动门门楣等。 检查门槛与门槛之间的接头是否有偏差。锁定装置位置检查:调整滑动门锁销与滑动门锁板的间隙,高度方向上间隙不大于O.5mm,水平方向上间隙0.5-lmm,调整ERM解锁板与滑动门锁板间隙l-2mmo为了确保门能够自动解锁或手动解锁,需要确认锁定销的位置是否满足要求,将检测结果记录在解锁装置尺寸记录表。 灯带安装将日光灯底座安装在灯带底座中,日光灯底座位于灯带底座中央位置,两支相邻的日光灯管支座间隙5mm。在灯带底座的相应位置用电动起子打孔5孔,螺钉朝下安装,螺母在日光灯底座这边,以防止螺杆刮伤日光灯电线。

展开阅读全文
