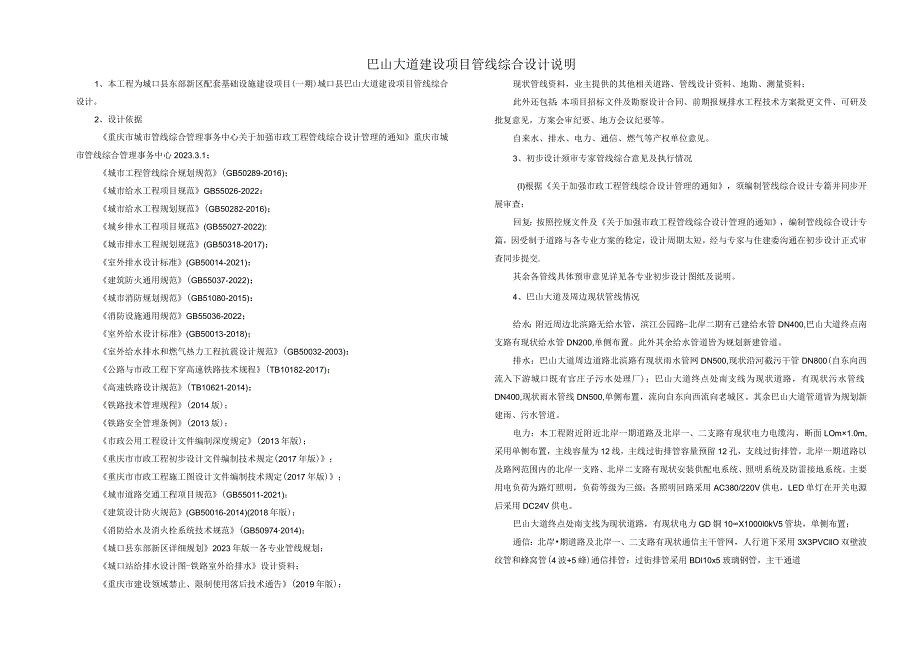

1、巴山大道建设项目管线综合设计说明1、本工程为城口县东部新区配套基础设施建设项目(一期)城口县巴山大道建设项目管线综合设计。2、设计依据重庆市城市管线综合管理事务中心关于加强市政工程管线综合设计管理的通知重庆市城市管线综合管理事务中心2023.3.1；城市工程管线综合规划规范(GB50289-2016)；城市给水工程项目规范GB55026-2022：城市给水工程规划规范(GB50282-2016)；城乡排水工程项目规范(GB55027-2022):城市排水工程规划规范(GB50318-2017)；室外排水设计标准(GB50014-2021)：建筑防火通用规范(GB55037-2022)；城市消防
2、规划规范(GB51080-2015)：消防设施通用规范GB55036-2022；室外给水设计标准(GB50013-2018)；室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)：公路与市政工程下穿高速铁路技术规程(TB10182-2017)；高速铁路设计规范(TB10621-2014)：铁路技术管理规程(2014版)；铁路安全管理条例(2013版)：市政公用工程设计文件编制深度规定(2013年版)；重庆市市政工程初步设计文件编制技术规定(2017年版)；重庆市市政工程施工图设计文件编制技术规定(2017年版)；城市道路交通工程项目规范(GB55011-2021)；建筑设计防火规
3、范(GB50016-2014)(2018年版)；消防给水及消火栓系统技术规范(GB509742014)；城口县东部新区详细规划2023年版一各专业管线规划；城口站给排水设计图-铁路室外给排水设计资料；重庆市建设领域禁止、限制使用落后技术通告(2019年版)；现状管线资料，业主提供的其他相关道路、管线设计资料、地勘、测量资料；此外还包括：本项目招标文件及勘察设计合同、前期报规排水工程技术方案批更文件、可研及批复意见，方案会审纪要、地方会议纪要等。自来水、排水、电力、通信、燃气等产权单位意见。3、初步设计颈审专家管线综合意见及执行情况(I)根据关于加强市政工程管线综合设计管理的通知，须编制管线综合
4、设计专篇并同步开展审查：回复：按照控规文件及关于加强市政工程管线综合设计管理的通知，编制管线综合设计专篇，因受制于道路与各专业方案的稔定，设计周期太短，经与专家与住建委沟通在初步设计正式审查同步提交.其余各管线具体预审意见详见各专业初步设计图纸及说明。4、巴山大道及周边现状管线情况给水：附近周边北滨路无给水管，滨江公园路-北岸二期有已建给水管DN400,巴山大道终点南支路有现状给水管DN200,单侧布置。此外其余给水管道皆为规划新建管道。排水：巴山大道周边道路北滨路有现状雨水管网DN500,现状沿河截污干管DN800(自东向西流入下游城口既有官庄子污水处理厂)；巴山大道终点处南支线为现状道路，
5、有现状污水管线DN400,现状雨水管线DN500,单侧布置，流向自东向西流向老城区。其余巴山大道管道皆为规划新建雨、污水管道。电力：本工程附近附近北岸一期道路及北岸一、二支路有现状电力电缆沟，断面LOm1.0m,采用单侧布置，主线容量为12线，主线过街排管容量预留12孔，支线过街排管。北岸一期道路以及路网范围内的北岸一支路、北岸二支路有现状安装供配电系统、照明系统及防雷接地系统。主要用电负荷为路灯照明，负荷等级为三级；各照明回路采用AC380/220V供电，LED单灯在开关电源后采用DC24V供电。巴山大道终点处南支线为现状道路，有现状电力GD铜10X1000l0kV5管块，单侧布置；通信：北

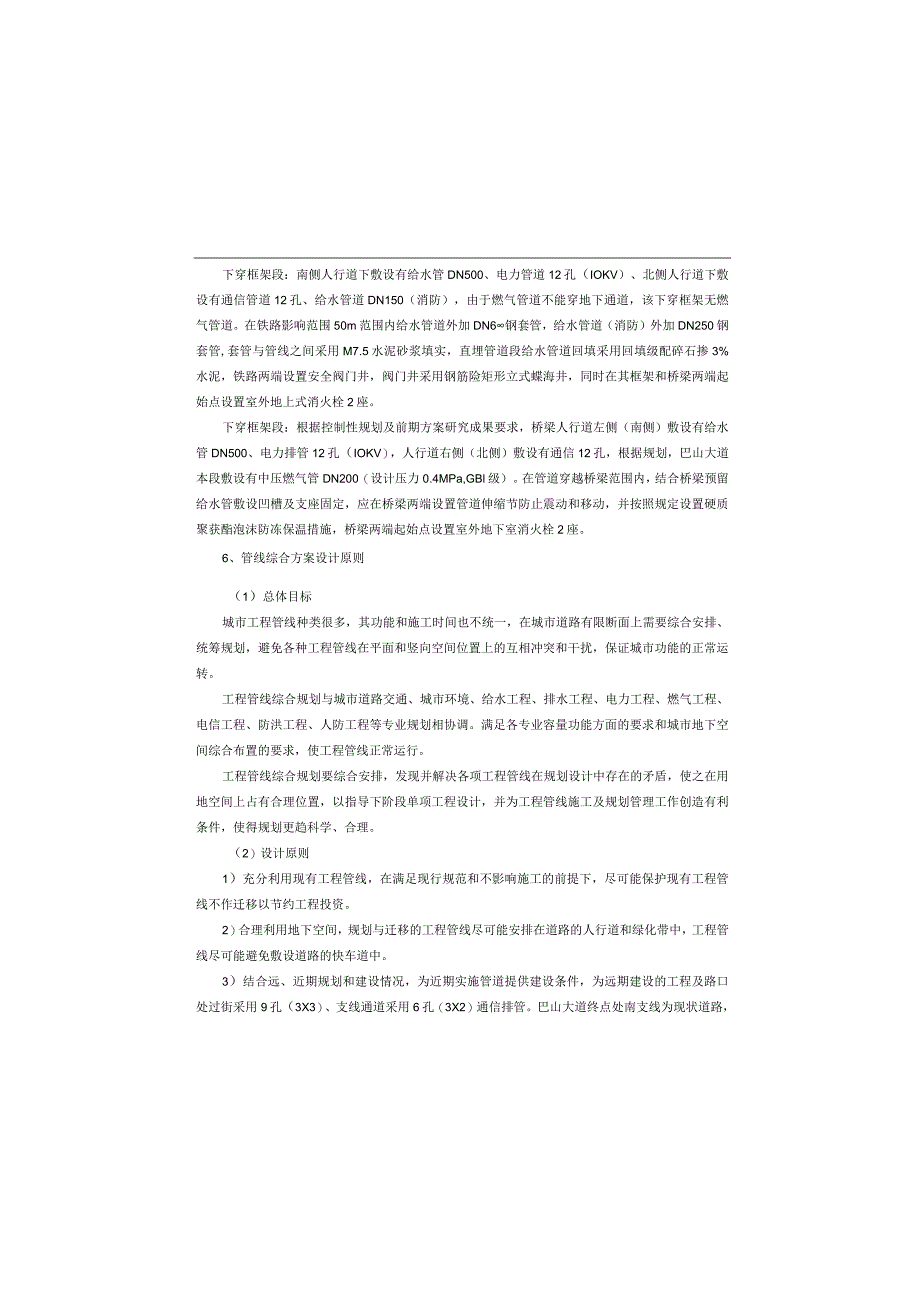

6、岸期道路及北岸一、二支路有现状通信主干管网，人行道下采用3X3PVCllO双壁波纹管和蜂窝管(4波+5蜂)通信排管：过街排管采用BDl10x5玻璃钢管，主干通道下穿框架段：南侧人行道下敷设有给水管DN500、电力管道12孔（IOKV）、北侧人行道下敷设有通信管道12孔、给水管道DN150（消防），由于燃气管道不能穿地下通道，该下穿框架无燃气管道。在铁路影响范围50m范围内给水管道外加DN6钢套管，给水管道（消防）外加DN250钢套管,套管与管线之间采用M7.5水泥砂浆填实，直埋管道段给水管道回填采用回填级配碎石掺3%水泥，铁路两端设置安全阀门井，阀门井采用钢筋险矩形立式蝶海井，同时在其框架和桥
7、梁两端起始点设置室外地上式消火栓2座。下穿框架段：根据控制性规划及前期方案研究成果要求，桥梁人行道左侧（南侧）敷设有给水管DN500、电力排管12孔（IOKV），人行道右侧（北侧）敷设有通信12孔，根据规划，巴山大道本段敷设有中压燃气管DN200（设计压力0.4MPa,GBl级）。在管道穿越桥梁范围内，结合桥梁预留给水管敷设凹槽及支座固定，应在桥梁两端设置管道伸缩节防止震动和移动，并按照规定设置硬质聚获酯泡沫防冻保温措施，桥梁两端起始点设置室外地下室消火栓2座。6、管线综合方案设计原则（1）总体目标城市工程管线种类很多，其功能和施工时间也不统一，在城市道路有限断面上需要综合安排、统筹规划，避免
8、各种工程管线在平面和竖向空间位置上的互相冲突和干扰，保证城市功能的正常运转。工程管线综合规划与城市道路交通、城市环境、给水工程、排水工程、电力工程、燃气工程、电信工程、防洪工程、人防工程等专业规划相协调。满足各专业容量功能方面的要求和城市地下空间综合布置的要求，使工程管线正常运行。工程管线综合规划要综合安排，发现并解决各项工程管线在规划设计中存在的矛盾，使之在用地空间上占有合理位置，以指导下阶段单项工程设计，并为工程管线施工及规划管理工作创造有利条件，使得规划更趋科学、合理。（2）设计原则1）充分利用现有工程管线，在满足现行规范和不影响施工的前提下，尽可能保护现有工程管线不作迁移以节约工程投资

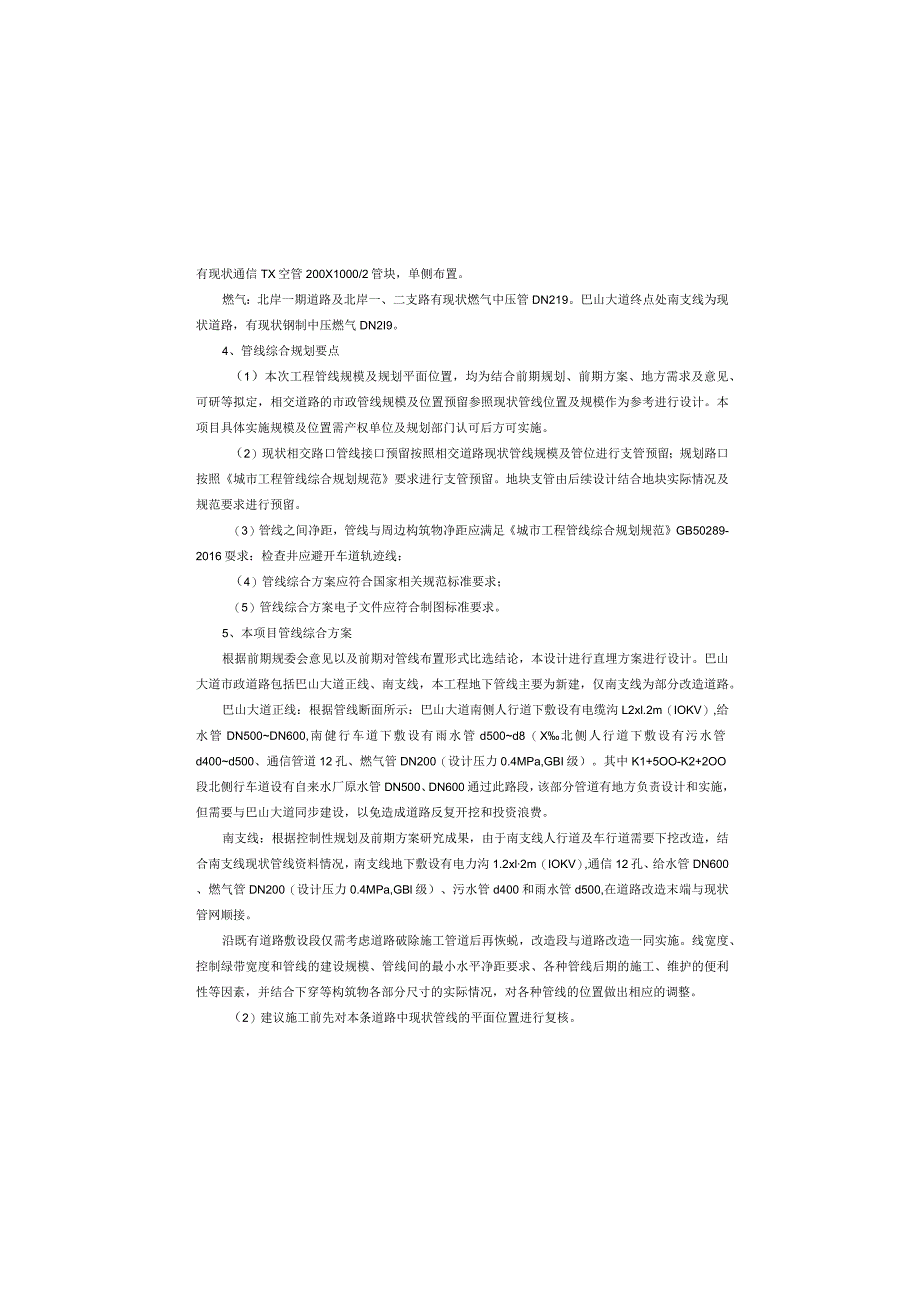

9、。2）合理利用地下空间，规划与迁移的工程管线尽可能安排在道路的人行道和绿化带中，工程管线尽可能避免敷设道路的快车道中。3）结合远、近期规划和建设情况，为近期实施管道提供建设条件，为远期建设的工程及路口处过街采用9孔（3X3）、支线通道采用6孔（3X2）通信排管。巴山大道终点处南支线为现状道路，有现状通信TX空管200X1000/2管块，单侧布置。燃气：北岸一期道路及北岸一、二支路有现状燃气中压管DN219。巴山大道终点处南支线为现状道路，有现状钢制中压燃气DN2I9。4、管线综合规划要点（1）本次工程管线规模及规划平面位置，均为结合前期规划、前期方案、地方需求及意见、可研等拟定，相交道路的市政
10、管线规模及位置预留参照现状管线位置及规模作为参考进行设计。本项目具体实施规模及位置需产权单位及规划部门认可后方可实施。（2）现状相交路口管线接口预留按照相交道路现状管线规模及管位进行支管预留；规划路口按照城市工程管线综合规划规范要求进行支管预留。地块支管由后续设计结合地块实际情况及规范要求进行预留。（3）管线之间净距，管线与周边构筑物净距应满足城市工程管线综合规划规范GB50289-2016耍求：检查井应避开车道轨迹线：（4）管线综合方案应符合国家相关规范标准要求；（5）管线综合方案电子文件应符合制图标准要求。5、本项目管线综合方案根据前期规委会意见以及前期对管线布置形式比选结论，本设计进行直
11、埋方案进行设计。巴山大道市政道路包括巴山大道正线、南支线，本工程地下管线主要为新建，仅南支线为部分改造道路。巴山大道正线：根据管线断面所示：巴山大道南侧人行道下敷设有电缆沟L2xl.2m（IOKV）,给水管DN500DN600,南健行车道下敷设有雨水管d500d8（X北侧人行道下敷设有污水管d400d500、通信管道12孔、燃气管DN200（设计压力0.4MPa,GBI级）。其中K1+5OO-K2+2OO段北侧行车道设有自来水厂原水管DN500、DN600通过此路段，该部分管道有地方负责设计和实施，但需要与巴山大道同步建设，以免造成道路反复开挖和投资浪费。南支线：根据控制性规划及前期方案研究成
12、果，由于南支线人行道及车行道需要下挖改造，结合南支线现状管线资料情况，南支线地下敷设有电力沟1.2xl2m（IOKV）,通信12孔、给水管DN600、燃气管DN200（设计压力0.4MPa,GBl级）、污水管d400和雨水管d500,在道路改造末端与现状管网顺接。沿既有道路敷设段仅需考虑道路破除施工管道后再恢蜕，改造段与道路改造一同实施。线宽度、控制绿带宽度和管线的建设规模、管线间的最小水平净距要求、各种管线后期的施工、维护的便利性等因素，并结合下穿等构筑物各部分尺寸的实际情况，对各种管线的位置做出相应的调整。（2）建议施工前先对本条道路中现状管线的平面位置进行复核。（3）本工程相交路口规划地
13、下管线复杂，给交叉口施工造成极大的困难，因此在管线综合设计方案中尽量考虑合理布局管线，各专业管线遇障碍时作局部调整，管线间相互协调时应以“有压管让无压管，小管让大管，可弯曲管线让不易弯曲管线的原则。（4）本工程由于现场情况较为复杂，接口豆杂，交叉单位较多，在后续设计过程中，设计单位可结合现场实际情况对方案进行局部调整。（5）由于南支线属于旧路改造，道路现状管线极为复杂，施工单位施工前需对现状管线的种类、位置、高程进行复核，确认无误后方可实施：同时需确保实施后道路沿线的原有水、电、气、讯、排水等管线按规范要求进行合理连接。8、其他问题及建议（1）本工程现状管线情况复杂，管线资料收集难度大，且部分
14、管线资料缺失，后期褥进一步复核管探资料，建议在进行重大结构施工前，先挖探坑核实一下地下管线，避免影响到重大管线。9、本设计坐标系统：工程独立坐标系，国家2000参考椭球，中央子午线为108度30分，投影面大地高875米；高程系统：1985国家高程基准。管线预留走廊的位置。4）在管线综合设计方案中因地制宜，通过系统性分析，对现状雨污水管线进行合理的保留与新建。5）管线综合方案设计中，遵循合理布置管线原则，以便于后期管线施工及维护管养的需求。各专业管线遇障碍时作局部调整，管线间相互协调时应以“有压管让无压管，小管让大管，可弯曲管线让不易弯曲管线”的原则。6）所有管道主管线迁改完成后，必须与原主线管
15、道接通，同时必须与原用户支管、过街支管接通，保证其服务功能。7）建议识别现场军缆并予以保护。8）当现场管道数量较多，同时分属不同产权单位，后续施工过程中应现场核实，避免错接、乱接。（3）工程管线敷设方式的确定市政工程管线根据土壤性质及地面承受荷载的大小确定管线的覆土深度后，再按工程管线的性质从道路红线向道路中心线方向平行布置。为减少工程管线对道路的影响，管线尽量布置在人行道、非机动车道和绿化带下面。工程管线之间及其与建筑物之间保留定的水平和垂直间距。4）工程管线敷设控制标准为了充分利用规划区的用地，合理安排布置各种工程管线的位置，协调工程管线之间以及工程管线与道路、用地等的关系，也避免由于各种管线施工时间不统一而造成的矛盾冲突，必须对工程管线的平面位置、竖向位置提出原则性的要求，市政工程管线的布置应严格遵守这些原则。（5）工程管线干管走向、水平排列位置的确定工程管线之间及其与建（构）筑物之间的最小水平净距按城市工程管线综合规划规范GB50289-2016要求进行布置。当受道路宽度、断面以及现状工程管线位置等因数限制难以满足要求时，可根据实际情况采取安全措施后减少其最小水平净距。当管线之间遇到矛盾时，应按下列原则处理：临时管线避让永久管线：小管线避让大管线：压力管线避让重力自流管线：可弯曲管线避让不可弯曲管
