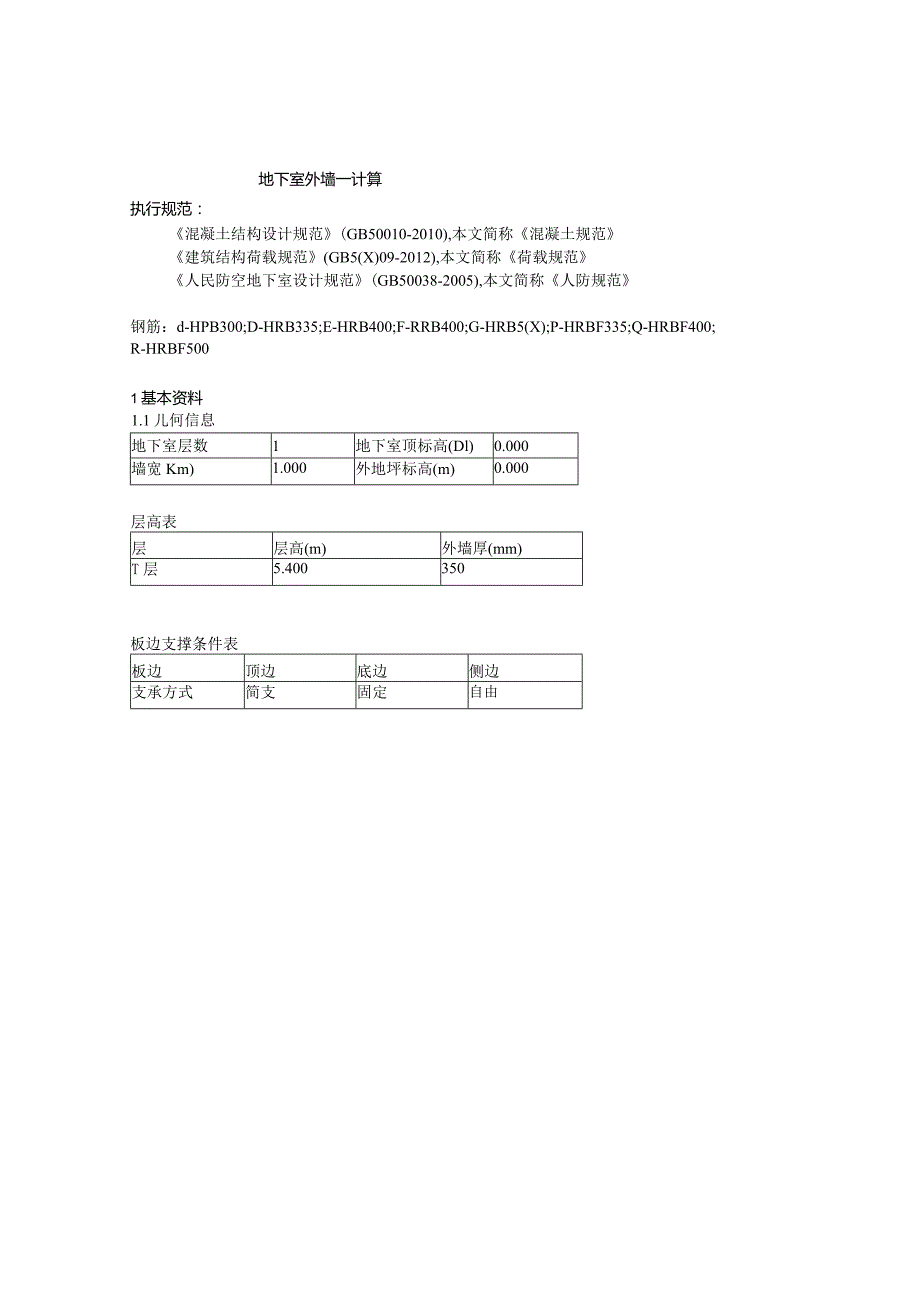

1、地下室外墙一计算执行规范：混凝土结构设计规范(GB50010-2010),本文简称混凝土规范建筑结构荷载规范(GB5(X)09-2012),本文简称荷载规范人民防空地下室设计规范(GB50038-2005),本文简称人防规范钢筋：d-HPB300;D-HRB335;E-HRB400;F-RRB400;G-HRB5(X);P-HRBF335;Q-HRBF400;R-HRBF5001基本资料1.1儿何信息地下室层数1地下室顶标高(Dl)0.000墙宽Km)1.000外地坪标高(m)0.000层高表层层高(m)外墙厚(mm)T层5.400350板边支撑条件表板边顶边底边侧边支承方式简支固定自由上部话

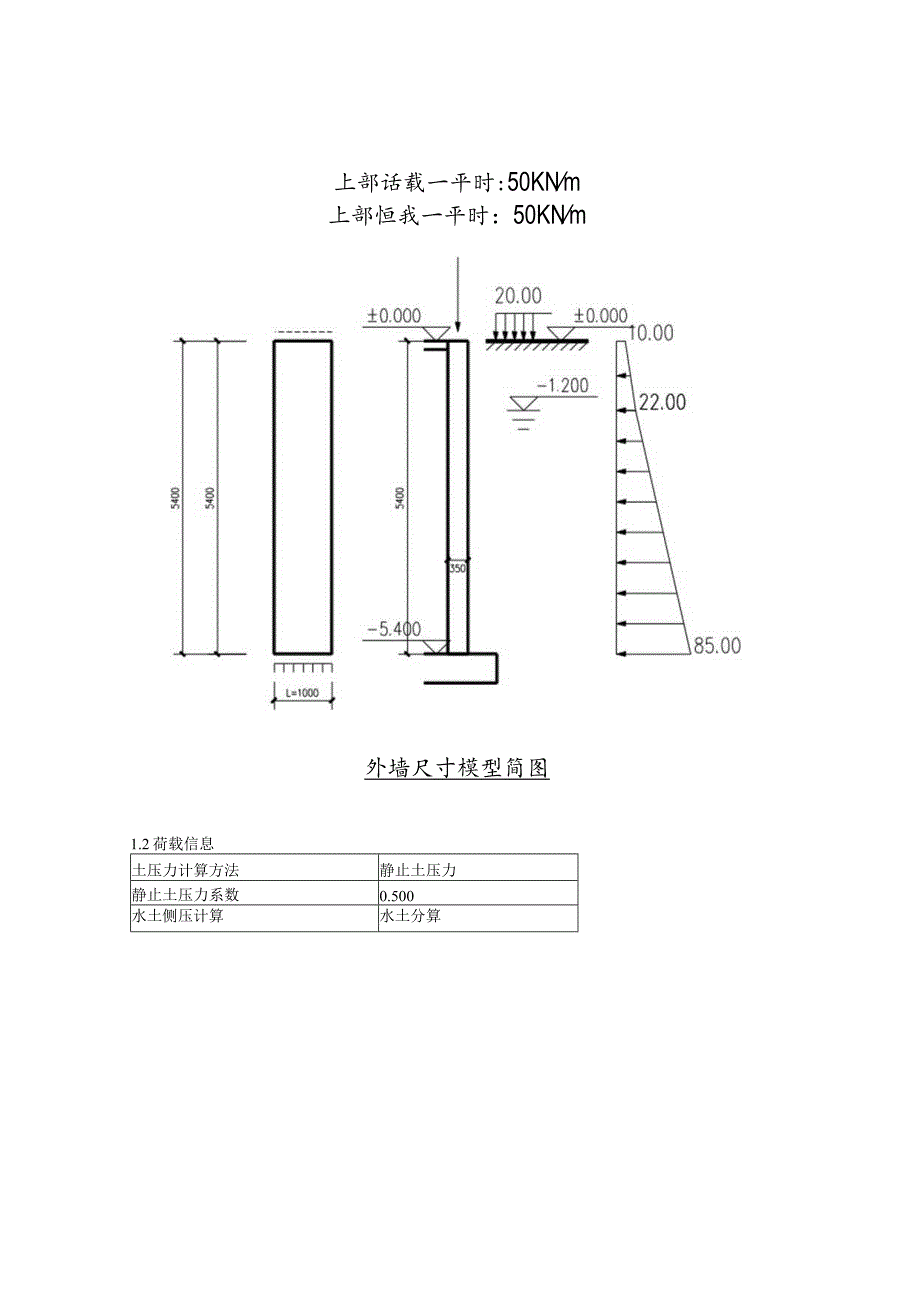

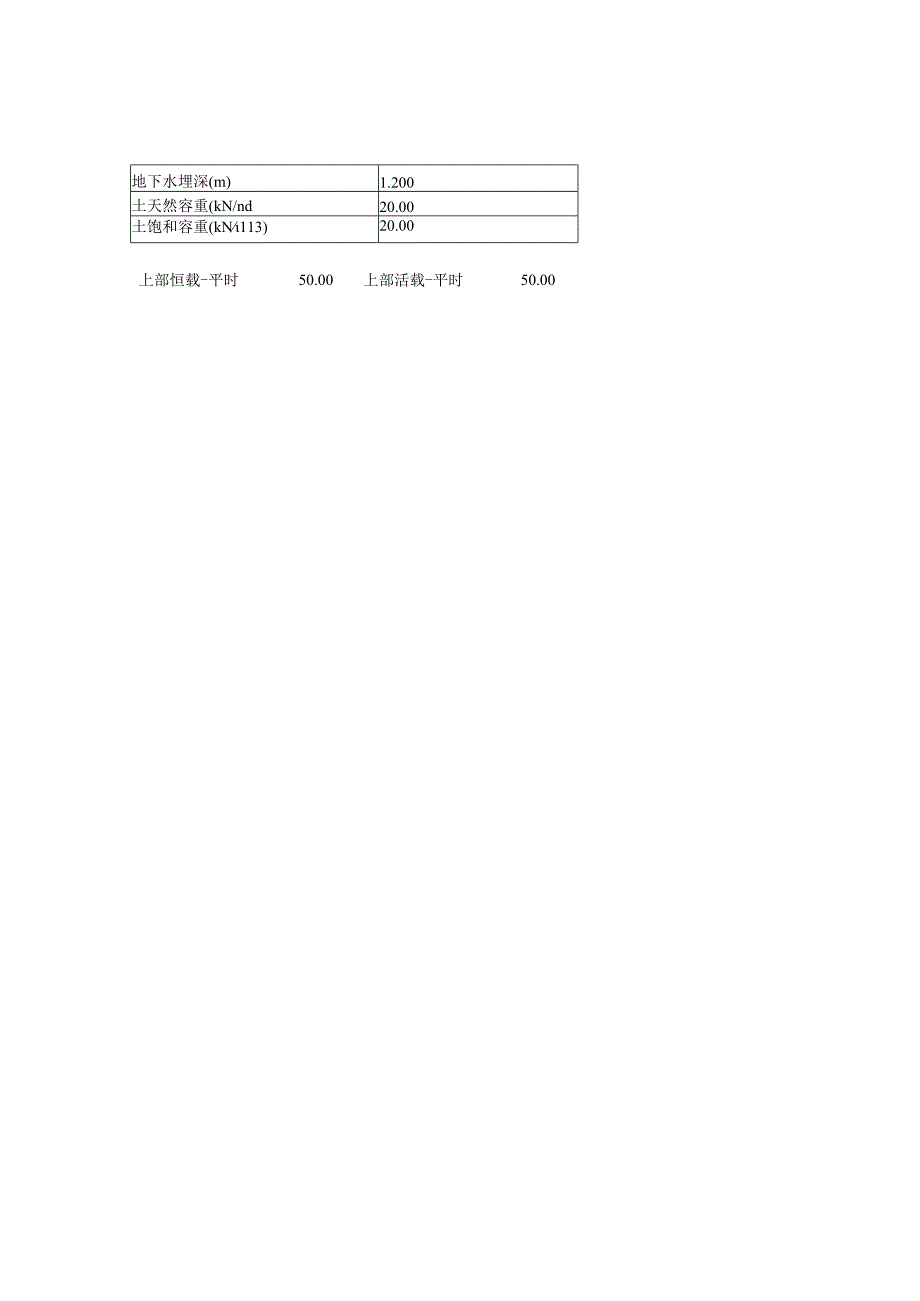

2、载一平时:50KNm上部恒我一平时：50KNm外墙尺寸模型简图1.2荷载信息土压力计算方法静止土压力静止土压力系数0.500水土侧压计算水土分算地下水埋深(m)1.200土天然容重(kN/nd20.00土饱和容重(kN113)20.00上部恒载-平时50.00上部活载-平时50.00(kN/m)(kN/m)上部恒载-战时(kN/m)-地面活载-平时(kPa)20.001.3配筋信息役强度等级C35配筋调整系数1.0钢筋级别HRB400竖向配筋方法纯弯压弯取大外纵筋保护层(mm)50竖向配筋方式非对称内纵筋保护层(mm)20裂缝限值(mm)0.20泊松比0.20裂缝控制配筋考虑P-效应乂1.4计
3、算选项信息竖向弯矩计算方法连续梁板计算类型平时组合弹性板支座弯矩调幅系数1.()塑性板B一活载准永久值系数0.502计算(1)荷载计算(2)内力计算(3)配筋计算(4)裂缝验算荷载说明：永久荷载：土压力荷载，上部恒载-平时，可变荷教：地下水压力，地面活载，上部活载平时平时组合：平时荷载基本组合战时组合：战时荷载基本组合准永久组合：平时荷载咱700组合(用于裂缝计算)2.1 荷载计算2.1.1 墙上竖向压力平时组合(kN/m)：1.300X50.000+1.50050.000=140.000准永久组合(kN/m)：50.000+0.50050.000=75.0002.1.2 侧压荷载计算(1)土
4、压力标准值(kPa)水土分算，土侧压按静止土压力计算，静止土压力系数k=0.500地下室顶面，标高0.000,总埋深0.000,全位于地下水位以上P=OPW=O土压力起算位置，标高0.000P=O卬=层底,标高-5.400,总埋深5.400,地下水位以上1.200,地下水位以下4.200p=kI+/：(,satyw)2=5201.2+0.5(20-10)4.2=33Pw=卬=IOX4.2=42地下水位处，标高1.200,埋深1.200p=kh=0.5201.2=12PW=O式中：p土压力(kN/n?)pw水压力(kNr112)k土压力系数r土的天然容重(kNm3)rsat土的饱和容重(kNn)
5、rw水的重度(kN/n?)h1地下水位以上的土层厚度(m)h2地下水位以下的土层厚度(m)地面上活载等效土压力(标准值，kPa)：p=kGk=0.500X20.000=10.000(3)荷载组合系数表组合土压力水压力平时地面活载上部恒载上部活载平时组合1.301.501.501.301.50(4)侧压力荷载组合计算(kPa)：位置标高土压力水压力地面活载等效平时组合准永久组合-1层顶0.000.000.0010.0015.005.00地下水位-1.2012.000.0010.0030.6017.00-1层底-5.4033.0042.0010.00120.9059.00上部话载一平时:50KNm
6、lt-W:50KNm土侧压水侧压地面球效应(5)侧压荷载分解结果表(kPa):平时组合准永久组合地下室层号均布荷载三角荷载均布荷载三角荷载-115.000105.9005.00054.000注：表中所列三角荷载值是对应于各层底的荷载值(最大)2.2 内力计算按连续梁计算竖向弯矩按连续梁模型计算，水平向弯矩仍按板块模型计算调幅前(kN.mm)层部位平时组合准永久组合水平向T层左边0.000.00跨中0.000.00右边0.000.00竖向T层顶边0.000.00跨中121.9656.87底边-260.54-123.20结果不进行调幅平时组合弯矩图0.00o60(100O夸矩图一平时组合(kN.m
7、m)准永久组合弯矩图000()Q)保5卬OO7Ooo弯矩图一准永久组令(kNmm)2.3 配筋及配筋成果表2.3.1 配筋说明：(1)配筋方法水平按纯弯配筋，竖向取压弯与纯弯配筋的大值(2)单位说明：以下各表格中单位除说明外，配筋面积单位:mrrP/m,裂缝宽度单位:mm,弯矩单位kN.mm,轴力单位kNm,配筋率:%2.3.2平时组合计算配筋表部位M(kN.mm)N(kNm)As(mm2m)配筋率先T层水平向左边-内侧0.007000.20左边-外侧0.007000.20跨中-内侧0.007000.20跨中-外侧().007000.20右边-内侧0.007000.20右边-外侧0.00700
8、0.20竖向顶边-内侧0.00140.07000.20顶边-外侧0.00140.07000.20跨中-内侧121.96140.013120.37跨中-外侧121.96140.07000.20底边-内侧-260.54140.07000.20底边-外侧-260.54140.029860.852.3.3控制情况计算配筋表层部位计算As选筋实配AS实配筋率控制组合T层水平向左边-内侧700E142IO7330.21平时组合左边-外侧700E142107330.21平时组合跨中-内侧700E142107330.21平时组合跨中-外侧700E142107330.21平时组合右边-内侧700E1421073
9、30.21平时组合右边-外侧700E142107330.21平时组合竖向顶边-内侧700E142107330.21平时组合顶边-外侧700E142107330.21平时组合跨中-内侧1312E1411013990.40平时组合跨中-外侧700E142107330.21平时组合底边-内侧700E142107330.21平时组合底边-外侧2986E188031810.91平时组合注:表中表卜算AS“取平时组合与战小f组合计算配筋的较大值2.4裂缝验算按实际配筋，及相应于准永久组合的弹性内力进行计算裂缝宽度限值020Omm层部位MkNk选筋实配AS裂缝(mm)结论T层水平向左边-内侧0.0E1421
10、07330.000满足左边-外侧0.0E142107330.000满足跨中-内侧0.0E142107330.000满足跨中一外侧0.0E142107330.000满足右边-内侧0.0E142107330.000满足右边-外侧0.0E142107330.000满足竖向顶边-内侧0.075.0E142107330.000满足顶边-外侧0.075.0E142107330.000满足跨中-内侧56.975.0E1411013990.036满足跨中一外侧56.975.0E142107330.000满足底边-内侧-123.275.0E142107330.000满足底边-外侧-123.275.0E188O31810.130满足最大裂缝宽度:0.13(X=0.200,满足要求。
