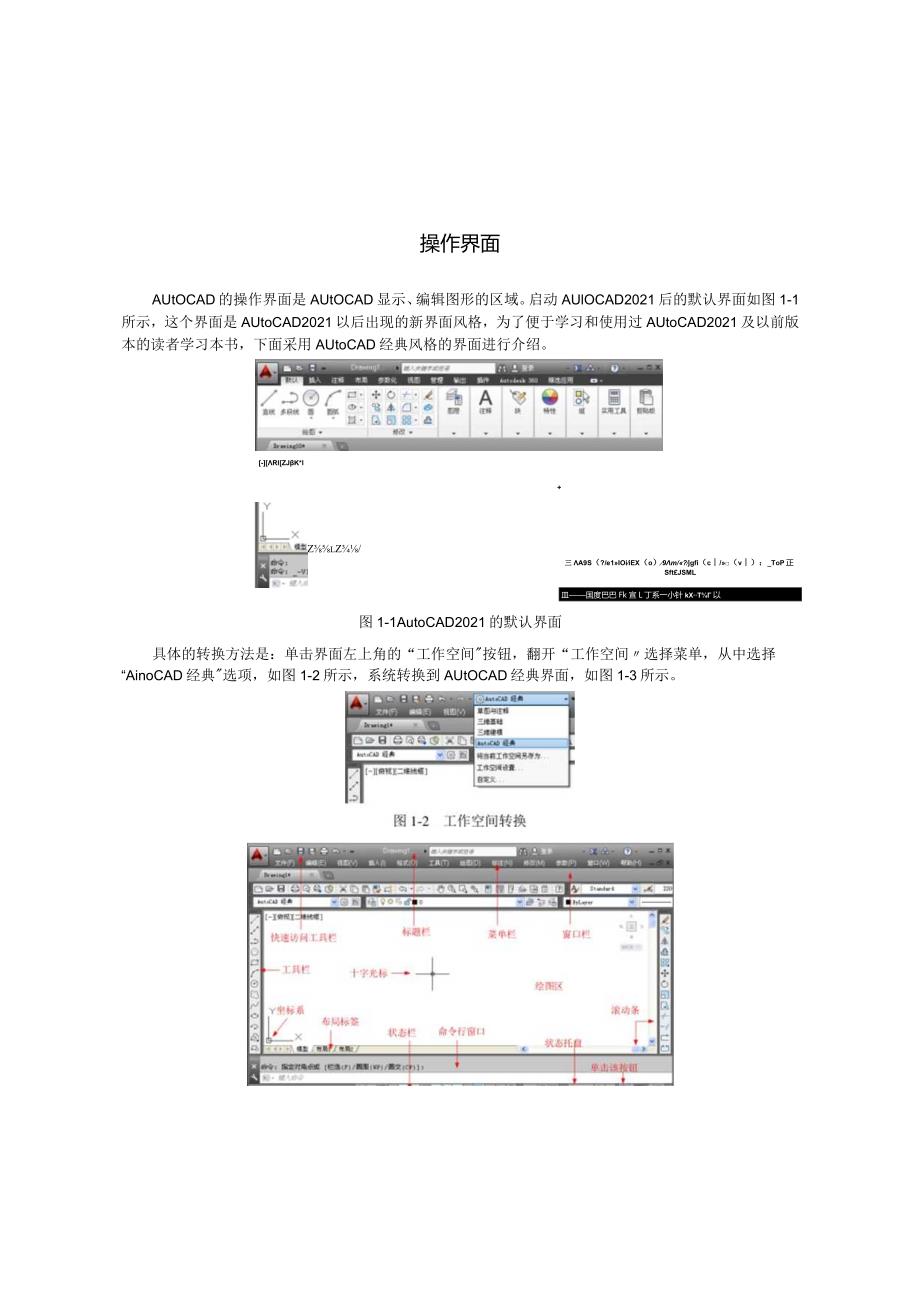

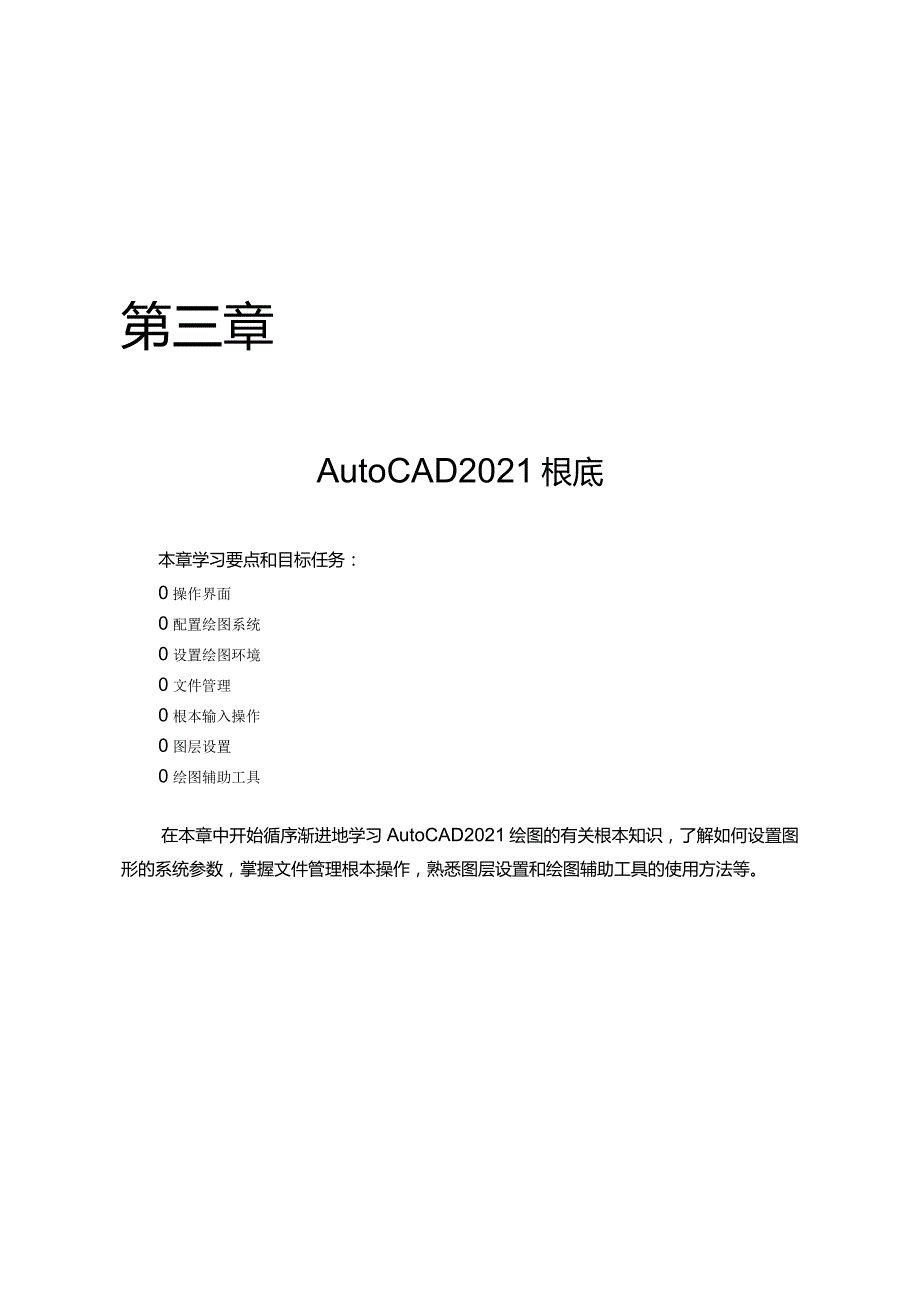

1、第三章AutoCAD2021根底本章学习要点和目标任务：0操作界面0配置绘图系统0设置绘图环境0文件管理0根本输入操作0图层设置0绘图辅助工具在本章中开始循序渐进地学习AutoCAD2021绘图的有关根本知识，了解如何设置图形的系统参数，掌握文件管理根本操作，熟悉图层设置和绘图辅助工具的使用方法等。+ZlZ/-RlZJK*l操作界面AUtOCAD的操作界面是AUtOCAD显示、编辑图形的区域。启动AUlOCAD2021后的默认界面如图1-1所示，这个界面是AUtoCAD2021以后出现的新界面风格，为了便于学习和使用过AUtoCAD2021及以前版本的读者学习本书，下面采用AUtoCAD经典风
2、格的界面进行介绍。三A9S（?/e1IOiiEX（o）9m/?jgfi（c/（v）：_ToP正SftJSML皿国度巴巴Fk宣L丁系一小针kXT以图1-1AutoCAD2021的默认界面具体的转换方法是：单击界面左上角的“工作空间按钮，翻开“工作空间选择菜单，从中选择“AinoCAD经典选项，如图1-2所示，系统转换到AUtOCAD经典界面，如图1-3所示。一个完整的AUtOCAD经典操作界面包括标题栏、绘图区、坐标系图标、菜单栏、工具栏、命令行窗口、布局标签、状态栏和滚动条等。标题栏在AUtoCAD2021中文版绘图窗口的最上端是标题栏。在标题栏中，显示了系统当前正在运行的应用程序（AInoC
3、AD2021和用户正在使用的图形文件）。在用户第一次启动AutoCAD时,在AinoCAD2021绘图窗口的标题栏中，将显示AutoCAD2021在启动时创立并翻开的图形文件的名称DrawingLdwg,如图1-4所示。标率栏图1-4启动AutoCAD时的标题栏绘图区绘图区是指标题栏下方的大片空白区域，绘图区域是用户使用AutoCAD2021绘制图形的区域，设计图形的主要工作都是在绘图区域中完成的。在绘图区域中，还有一个作用类似光标的十字线，其交点反映了光标在当前坐标系中的位置.在AutoCAD2021中，将该十字线称为光标，AUtoCAD通过光标显示当前点的位置。十字线的方向与当前用户坐标系
4、的X和Y轴方向平行，十字线的长度默认为屏幕大小的5%。1 .修改图形窗口中十字光标的大小光标的长度默认为屏幕大小的5%,用户可以根据绘图的实际需要更改大小。改变光标大小的方法如下。在绘图窗口中选择菜单栏中的“工具/选项命令，将弹出“选项”对话框。翻开“显示”选项卡，在“十字光标大小文本框中直接输入数值，或者拖动编辑框后的滑块，即可对十字光标的大小进行调整，如图1-5所示。图1-5“选项”对话框中的“显示”选项卡此外，还可以通过设置系统变量CURSoRSlZE的值，实现对其大小的更改。默认值为5%。2 .修改绘图窗口的颜色在默认情况下，AutoCAD2021的绘图窗口是黑色背景、白色线条，这不符
5、合大多数用户的习惯,因此修改绘图窗口颜色是大多数用户都需要进行的操作。修改绘图窗口颜色的步骤如下。(1)在如图1-5所示的选项卡中单击“窗口元素”区域中的“颜色按钮，翻开如图1-6所示的“图形窗口颜色对话框。图1-6”图形窗口颜色.对话框(2)单击“图形窗口颜色”对话框中颜色”字样下边的下拉箭头，在翻开的下拉列表中选择需要的窗口颜色，然后单击“应用并关闭按钮，此时AUtOCAD2021的绘图窗口变成了窗口背景色,通常按视觉习惯选择白色为窗口颜色。坐标系图标在绘图区域的左下角，有一个箭头指向图标，称为坐标系图标，表示用户绘图时正使用的坐标系形式，坐标系图标的作用是为点的坐标确定一个参照系。根据工
6、作需要，用户可以选择将其关闭，方法是选择“视图/显示/UCS图标/开命令，如图17所示。no囤EW三e（文口（I）Ctrl4F2图1-7“视图”菜单菜单栏菜单栏位于AutoCAD2021绘图窗口标题栏的下方，同其他Windows程序一样，AutoCAD2021的菜单也是下拉形式的,并在菜单中包含子菜单。AUlOCAD2021的菜单栏中包含12个菜单:“文件、“编辑、视图、插入、格式、“工具、绘图、“标注、“修改”、“参数、窗口和“帮助，这些菜单几乎包含了AUtoCAD2021的所有绘图命令，后面的章节将围绕这些菜单展开讲述。工具栏工具栏是一组图标型工具的集合，把鼠标指针移动到某个图标上，稍停片
7、刻即在该图标一侧显示相应的工具提示，同时在状态栏中显示对应的说明和命令名。此时，单击图标也可以启动相应命令。在默认情况下，可以看到如图18所示的绘图区顶部的“标准、”样式、特性”以及图层”工具栏和如图1-9所示的“绘图、“修改”和“绘图次序工具栏。“标准”工具栏yLyrByLyr 0 Stnd*rdByLwrJ - “样式”工具栏 产一 “特性”工具栏图1-8标准、样式、特性和图层”工具栏q。口0GOO比R出日f飞|一“绘图”1：具栏/为乩曲鸵+2Eln六-/匚U)-Cln2件修改”I.I!档11 )345 划5. O oOOO图1-11展开工具栏图1-10“浮动”工具栏命令行窗口命令行窗口是
8、输入命令和显示命令提示的区域，默认的命令行窗口位于绘图区下方，是假设干文本行，如图1-12所示。对于命令窗口有以下几点需要说明。eAutoCAD文4NaDra*nc.vc目向区IiMi2)梏定第一个角点：，8g说明无效一指定第一个角点：拈定对角点：自动保存$4CzXDocuneacflal9e3*ng，Ad*n，9Ci：0totr、loclsectlngstnpDrkvlnA:命令：取消曲令：描定对角点或(经球工)/朋国(叨)BB交(“)，第4，line指定第二个启：指定下一点或(U)J:指定下一玄蛾：成邦(U):指定下一点或【闭合(C)/放弃(UI】：指定下一点唬【闭合(C)/放弃5】：指定
9、下一以瓦(回合(C)，放舁】X指定下一点或(闭合(C)/放弃“I】：指定下一点或(闭合(G/放弃(5，而定下一点豆所含(C)/放弃(明：，取消，命令：图1-12文本窗口(1)移动拆分条，可以扩大与缩小命令窗口。(2)可以拖动命令窗口，将其放置在屏幕上的其他位置。默认情况下，命令窗口位于图形窗口的下方。(3)对当前命令窗口中输入的内容，可以按F2键用文本编辑的方法进行编辑。AutoCAD2021的文本窗口和命令窗口相似，它可以显示当前AUtOCAD进程中命令的输入和执行过程，在AUtoCAD2021中执行某些命令时，它会自动切换到文本窗口，列出有关信息。(4)AUtoCAD通过命令窗口，反应各种
10、信息，包括出错信息。因此，用户要时刻关注在命令窗口中出现的信息。布局标签AutoCAD2021系统默认设定一个模型空间布局标签和“布局1、“布局2两个图纸空间布局标签。1 .布局布局是系统为绘图设置的一种环境，包括图纸大小、尺寸单位、角度设定、数值精确度等，在系统默认的3个标签中，这些环境变量都是默认设置。用户可以根据实际需要改变这些变量的值。用户也可以根据需要设置符合自己要求的新标签，具体方法将在后面章节中介绍。2 .模型AutoCAD2021的空间分为模型空间和图纸空间。模型空间是指绘图的环境，而在图纸空间中，用户可以创立称为“浮动视口”的区域，以不同视图显示所绘图形。用户可以在图纸空间中
11、调整浮动视口并决定所包含视图的缩放比例。如果选择图纸空间，那么可打印多个视图，用户可以打印任意布局的视图。在后面的章节中将详细地讲解有关模型空间与图纸空间的有关知识，请注意学习体会。AutoCAD2021系统默认翻开模型空间，用户可以单击选择需要的布局。状态栏状态栏位于屏幕的底部，左端显示绘图区中光标定位点的坐标X、Y、Z,在右侧依次有“推断约束、”捕捉模式、“栅格显示”、正交模式、“极轴追踪”、对象捕捉”、三维对象捕捉、“对象捕捉追踪、允许/禁止动态UCS、动态输入”、显示/隐藏线宽、“显示/隐藏透明度”、“快捷特性”、选择循环”和“注释监视器”15个功能开关按钮，如图1-13所示。单击这些
12、开关按钮，可以实现这些功能的开启和关闭。状态栏的中部显示的是注释比例，如图1-14所示。图1-13状态栏图1-14注释比例状态栏通过状态中的图标，可以很方便地访问注释比例常用功能。(1)以G注释比例：单击注释比例右侧的三角图标，弹出注释比例列表，如图1-15所示，可以根据需要选择适当的注释比例。(2)3主释可见性：当图标变亮时，表示显示所有比例的注释性对象；当图标变暗时，表示仅显示当前比例的注释性对象。(3)公注释比例更改时，自动将比例添加到注释对象。状态栏的右下角是状态栏托盘，如图116所示。通过状态栏托盘中的图标可以很方便地访问常用功能。右击状态栏或单击右下角的三角图标可以控制开关按钮的显
13、示与随藏或更改托盘设置。以下是在状态栏托盘中显示的图标。10:1100:1自定义陵森外部参曼比例图1-15注释比例列图1-16状态栏托盘(1)工具栏/窗口位置锁：可以控制是否锁定工具栏或图形窗 在图形界面上的位置。右击位置锁图标，系统弹出工具栏/窗口 位置锁右键菜单，如图1-17所示，可以选择翻开或锁定相关选项 位置。浮动工具栏/面版Cn EI定的工具栏/面板(0) S6SB) 固定的窗口 (I) 至部(A)WfeOO(2)全屏显示：可以去除WindOWS窗口中的标题栏、工具栏 和选项板等界面元素，使AutoCAD的绘图窗口全屏显示。图1-17工具栏/窗口位置锁右键菜单滚动条在AUtoCAD2021的绘图窗口下方和右侧还提供了用来浏览图形的水平和竖直方向的滚动条。在滚动条中单击或拖动滚动条中的滚动块，用户可以在绘图窗口中按水平或竖直两个方向浏览图形。状态托盘状态托盘包括一些常见的显示工具和注释工具，包括模型空间与布局空间转换工具，如图1-18所示，通过这些按钮可以控制图形或绘图区的状态。快速查看布局 模型或图纸空间注释比例注释可见性t全屏显示 t状态栏菜单 隔离对象t硬件加速 t锁定按钮 f切换工作空间 t自
