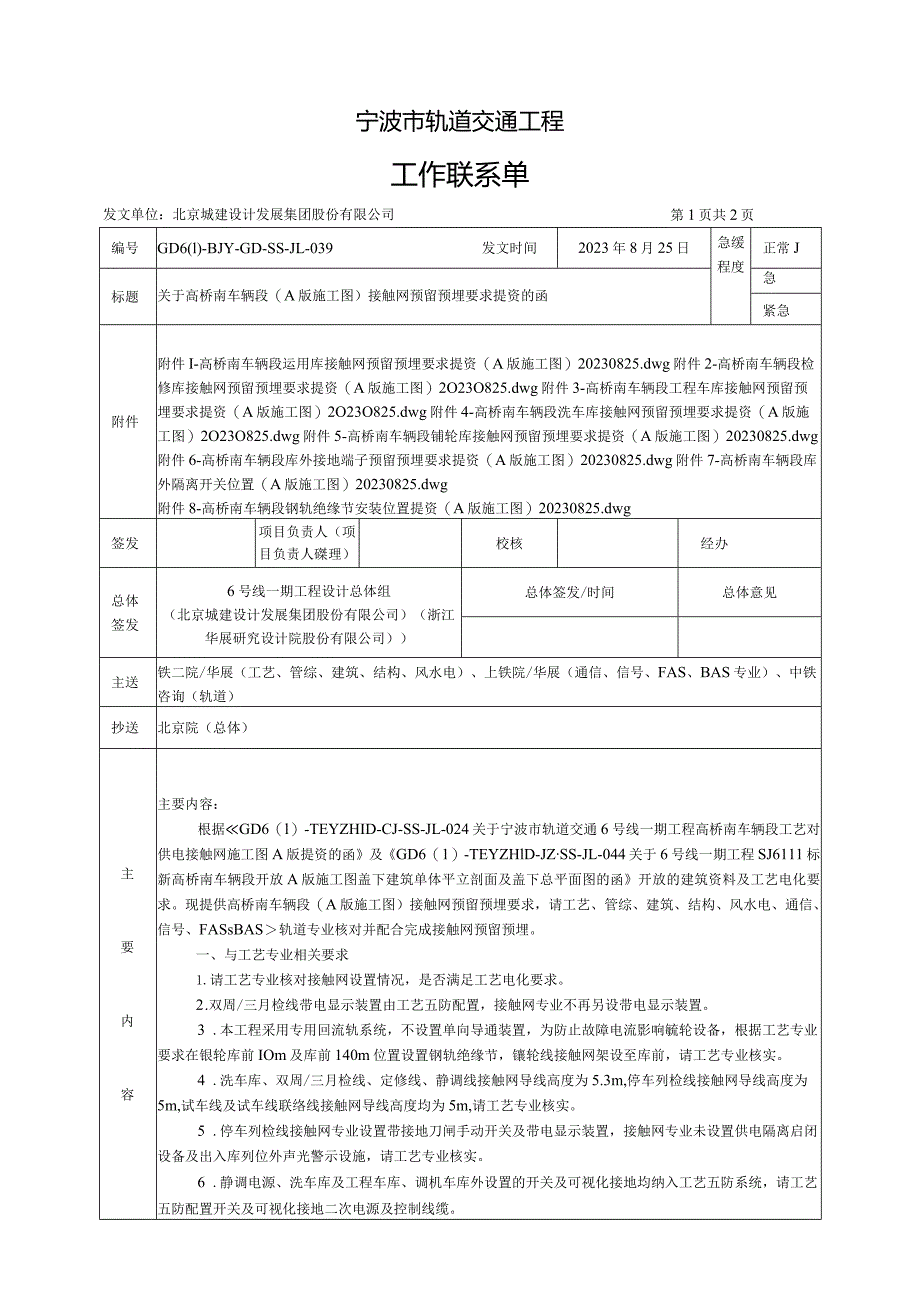

1、宁波市轨道交通工程工作联系单编号GD6(l)-BJY-GD-SS-JL-039发文时间2023年8月25日急缓程度正常J标题关于高桥南车辆段（A版施工图）接触网预留预埋要求提资的函急紧急附件附件I-高桥南车辆段运用库接触网预留预埋要求提资（A版施工图）20230825.dwg附件2-高桥南车辆段检修库接触网预留预埋要求提资（A版施工图）2O23O825.dwg附件3-高桥南车辆段工程车库接触网预留预埋要求提资（A版施工图）2O23O825.dwg附件4-高桥南车辆段洗车库接触网预留预埋要求提资（A版施工图）2O23O825.dwg附件5-高桥南车辆段铺轮库接触网预留预埋要求提资（A版施工图）2
2、0230825.dwg附件6-高桥南车辆段库外接地端子预留预埋要求提资（A版施工图）20230825.dwg附件7-高桥南车辆段库外隔离开关位置（A版施工图）20230825.dwg附件8-高桥南车辆段钢轨绝缘节安装位置提资（A版施工图）20230825.dwg签发项目负责人（项目负责人磔理）校核经办总体签发6号线一期工程设计总体组（北京城建设计发展集团股份有限公司）（浙江华展研究设计院股份有限公司）总体签发/时间总体意见主送铁二院/华展（工艺、管综、建筑、结构、风水电）、上铁院/华展（通信、信号、FAS、BAS专业）、中铁咨询（轨道）抄送北京院（总体）主要内容主要内容：根据GD6（l）-TE
3、YZHID-CJ-SS-JL-024关于宁波市轨道交通6号线一期工程高桥南车辆段工艺对供电接触网施工图A版提资的函及GD6（1）-TEYZHlD-JZSS-JL-044关于6号线一期工程SJ6111标新高桥南车辆段开放A版施工图盖下建筑单体平立剖面及盖下总平面图的函开放的建筑资料及工艺电化要求。现提供高桥南车辆段（A版施工图）接触网预留预埋要求，请工艺、管综、建筑、结构、风水电、通信、信号、FASsBAS轨道专业核对并配合完成接触网预留预埋。一、与工艺专业相关要求1.请工艺专业核对接触网设置情况，是否满足工艺电化要求。2 .双周/三月检线带电显示装置由工艺五防配置，接触网专业不再另设带电显示装

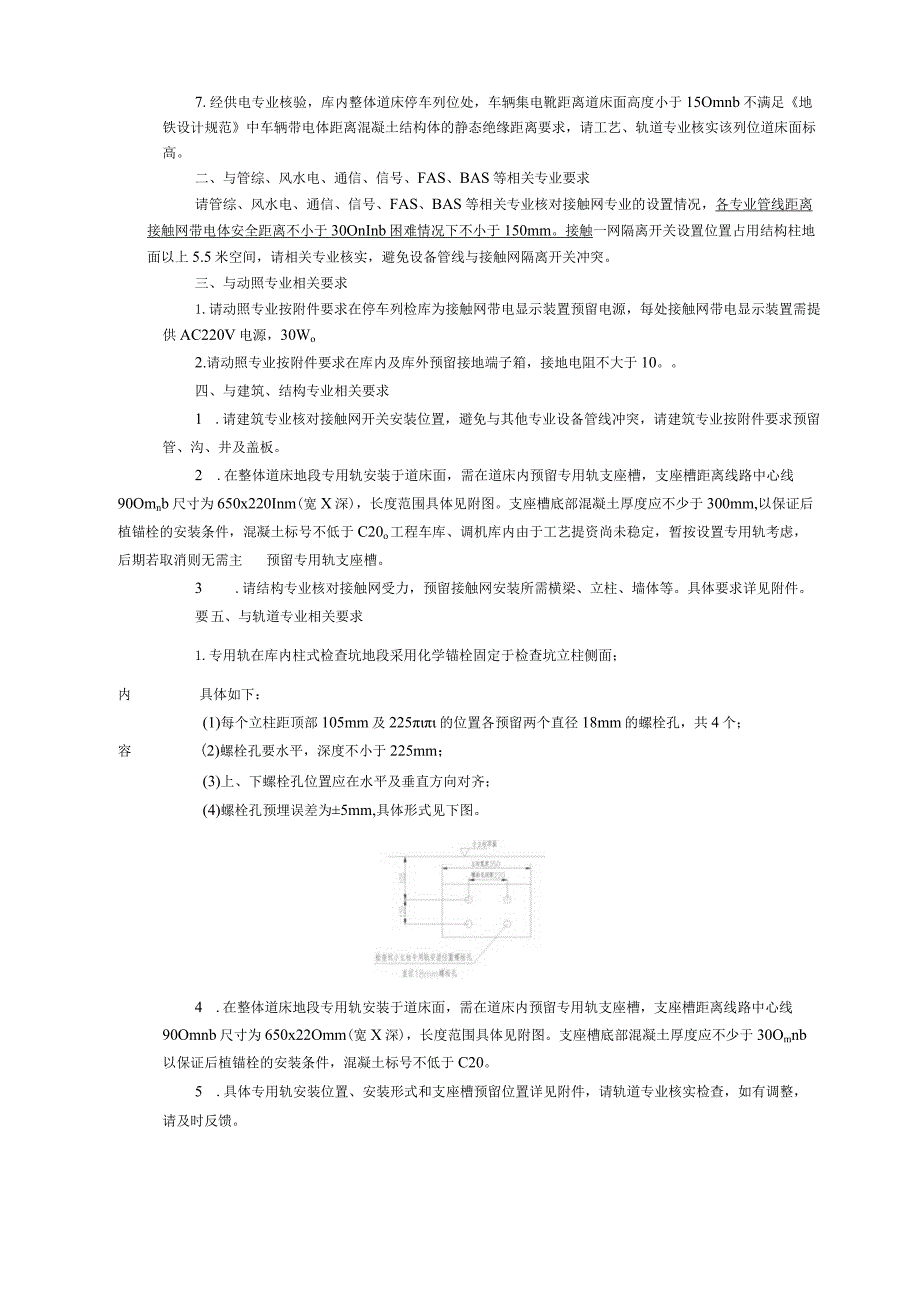

4、置。3 .本工程采用专用回流轨系统，不设置单向导通装置，为防止故障电流影响毓轮设备，根据工艺专业要求在银轮库前IOm及库前140m位置设置钢轨绝缘节，镶轮线接触网架设至库前，请工艺专业核实。4 .洗车库、双周/三月检线、定修线、静调线接触网导线高度为5.3m,停车列检线接触网导线高度为5m,试车线及试车线联络线接触网导线高度均为5m,请工艺专业核实。5 .停车列检线接触网专业设置带接地刀闸手动开关及带电显示装置，接触网专业未设置供电隔离启闭设备及出入库列位外声光警示设施，请工艺专业核实。6 .静调电源、洗车库及工程车库、调机车库外设置的开关及可视化接地均纳入工艺五防系统，请工艺五防配置开关及可
5、视化接地二次电源及控制线缆。发文单位：北京城建设计发展集团股份有限公司第1页共2页7.经供电专业核验，库内整体道床停车列位处，车辆集电靴距离道床面高度小于15Omnb不满足地铁设计规范中车辆带电体距离混凝土结构体的静态绝缘距离要求，请工艺、轨道专业核实该列位道床面标高。二、与管综、风水电、通信、信号、FAS、BAS等相关专业要求请管综、风水电、通信、信号、FAS、BAS等相关专业核对接触网专业的设置情况，各专业管线距离接触网带电体安全距离不小于30OnInb困难情况下不小于150mm。接触一网隔离开关设置位置占用结构柱地面以上5.5米空间，请相关专业核实，避免设备管线与接触网隔离开关冲突。三、
6、与动照专业相关要求1.请动照专业按附件要求在停车列检库为接触网带电显示装置预留电源，每处接触网带电显示装置需提供AC220V电源，30Wo2.请动照专业按附件要求在库内及库外预留接地端子箱，接地电阻不大于10。四、与建筑、结构专业相关要求1 .请建筑专业核对接触网开关安装位置，避免与其他专业设备管线冲突，请建筑专业按附件要求预留管、沟、井及盖板。2 .在整体道床地段专用轨安装于道床面，需在道床内预留专用轨支座槽，支座槽距离线路中心线90Omnb尺寸为650x220Inm(宽X深)，长度范围具体见附图。支座槽底部混凝土厚度应不少于300mm,以保证后植锚栓的安装条件，混凝土标号不低于C20o工程

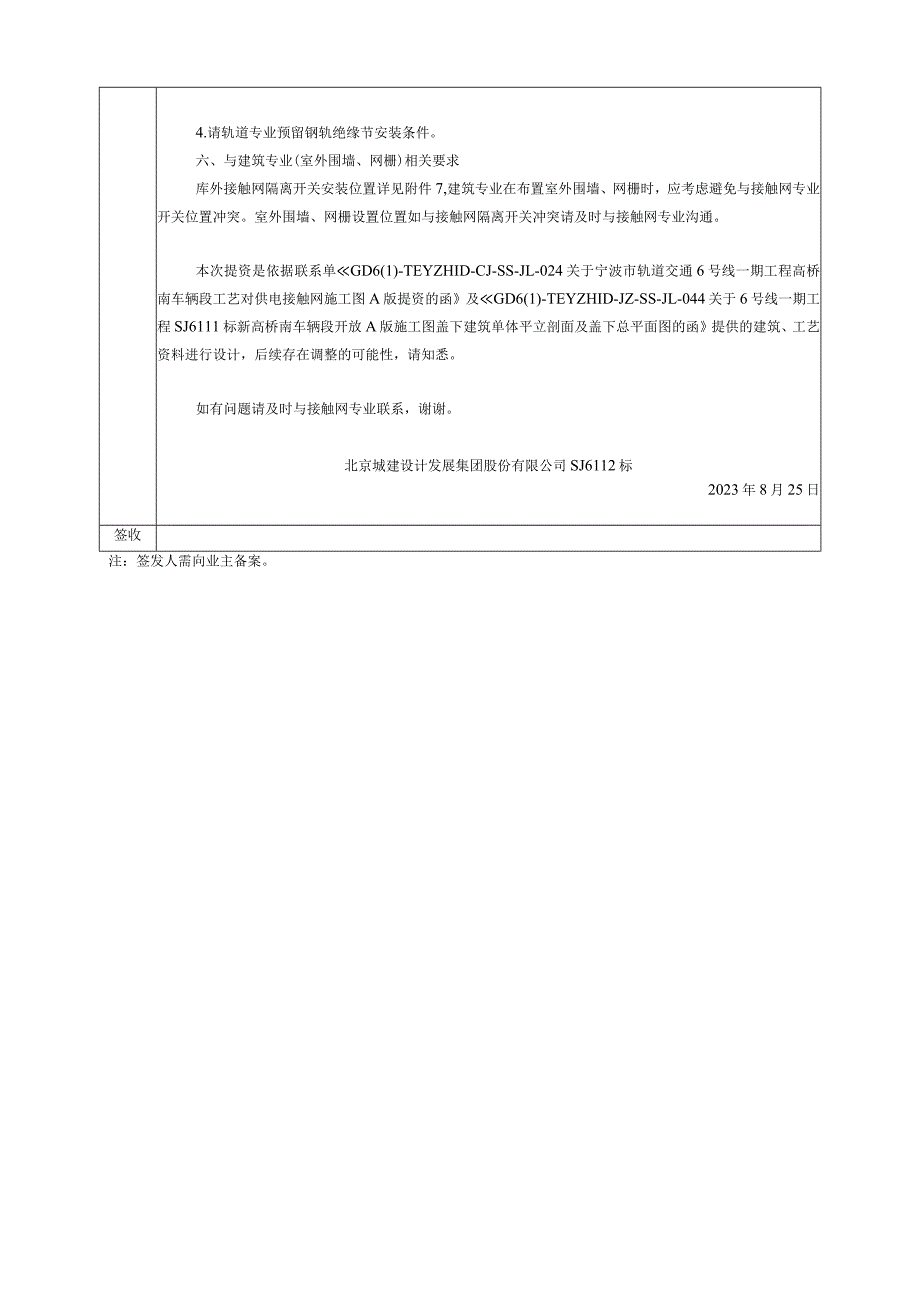

7、车库、调机库内由于工艺提资尚未稳定，暂按设置专用轨考虑，后期若取消则无需主预留专用轨支座槽。3 .请结构专业核对接触网受力，预留接触网安装所需横梁、立柱、墙体等。具体要求详见附件。要五、与轨道专业相关要求1.专用轨在库内柱式检查坑地段采用化学锚栓固定于检查坑立柱侧面；内具体如下：(1)每个立柱距顶部105mm及225的位置各预留两个直径18mm的螺栓孔，共4个；容(2)螺栓孔要水平，深度不小于225mm；(3)上、下螺栓孔位置应在水平及垂直方向对齐；(4)螺栓孔预埋误差为5mm,具体形式见下图。4 .在整体道床地段专用轨安装于道床面，需在道床内预留专用轨支座槽，支座槽距离线路中心线90Omnb
