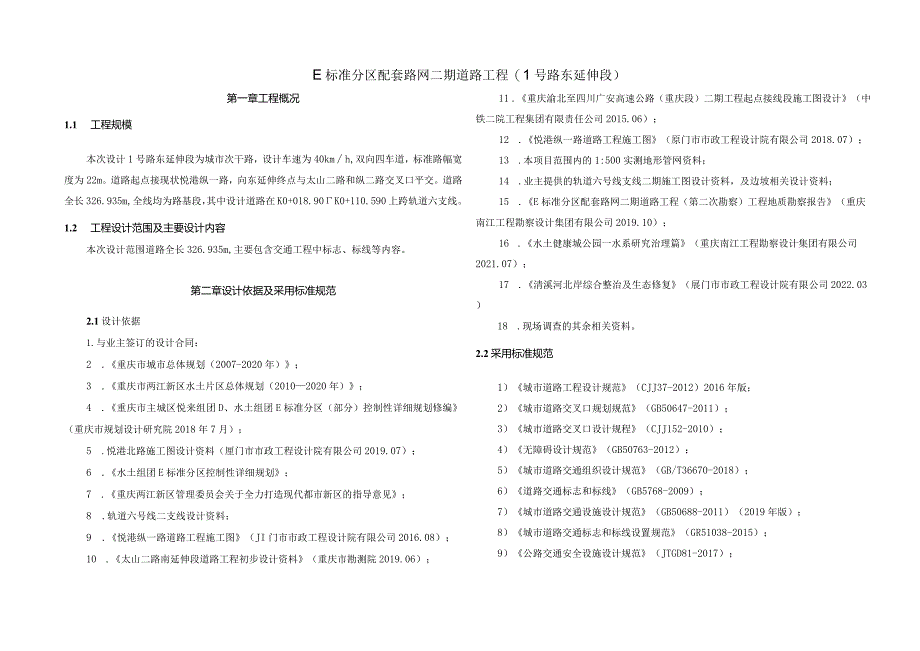

1、E标准分区配套路网二期道路工程（1号路东延伸段）第一章工程概况1.1 工程规模本次设计1号路东延伸段为城市次干路，设计车速为40kmh,双向四车道，标准路幅宽度为22m。道路起点接现状悦港纵一路，向东延伸终点与太山二路和纵二路交叉口平交。道路全长326.935m,全线均为路基段，其中设计道路在K0+018.90K0+110.590上跨轨道六支线。1.2 工程设计范围及主要设计内容本次设计范围道路全长326.935m,主要包含交通工程中标志、标线等内容。第二章设计依据及采用标准规范2.1设计依据1.与业主签订的设计合同：2 .重庆市城市总体规划（2007-2020年）；3 .重庆市两江新区水土片
2、区总体规划（20102020年）；4 .重庆市主城区悦来组团D、水土组团E标准分区（部分）控制性详细规划修编（重庆市规划设计研究院2018年7月）；5 .悦港北路施工图设计资料（厘门市市政工程设计院有限公司2019.07）；6 .水土组团E标准分区控制性详细规划；7 .重庆两江新区管理委员会关于全力打造现代都市新区的指导意见；8 .轨道六号线二支线设计资料；9 .悦港纵一路道路工程施工图（JI门市市政工程设计院有限公司2016.08）；10 .太山二路南延伸段道路工程初步设计资料（重庆市勘测院2019.06）；11 .重庆渝北至四川广安高速公路（重庆段）二期工程起点接线段施工图设计（中铁二院工
3、程集团有限责任公司2015.06）；12 .悦港纵一路道路工程施工图（原门市市政工程设计院有限公司2018.07）；13 .本项目范围内的1:500实测地形管网资料；14 .业主提供的轨道六号线支线二期施工图设计资料，及边坡相关设计资料；15 .E标准分区配套路网二期道路工程（第二次勘察）工程地质勘察报告（重庆南江工程勘察设计集团有限公司2019.10）；16 .水土健康城公园一水系研究治理篇（重庆南江工程勘察设计集团有限公司2021.07）；17 .清溪河北岸综合整治及生态修复（展门市市政工程设计院有限公司2022.03）18 .现场调查的其余相关资料。2.2采用标准规范1）城市道路工程设计

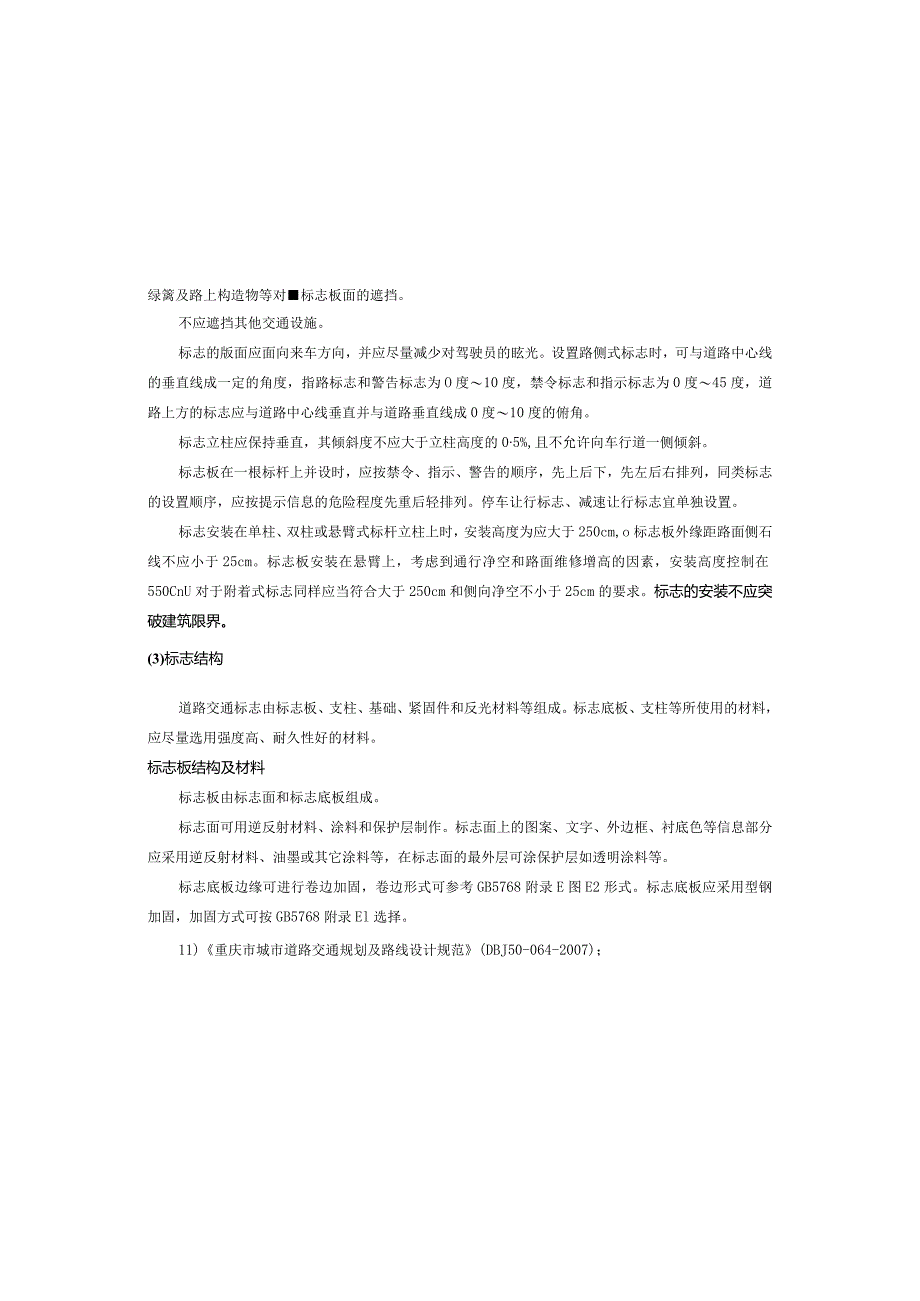

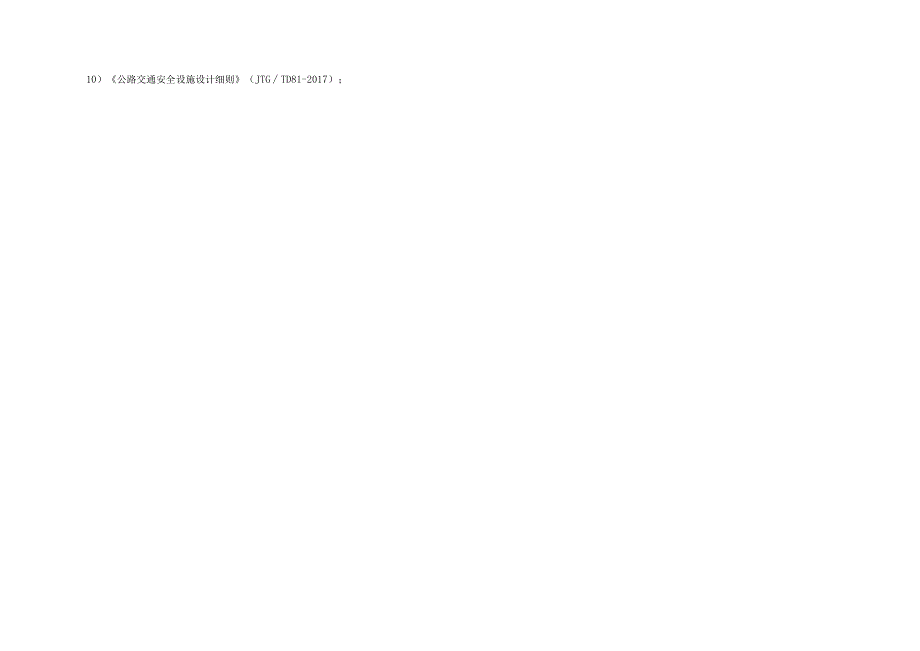

4、规范（CJJ37-2012）2016年版；2）城市道路交叉口规划规范（GB50647-2011）；3）城市道路交叉口设计规程（CJJ152-2010）；4）无障碍设计规范（GB50763-2012）：5）城市道路交通组织设计规范（GB/T36670-2018）；6）道路交通标志和标线（GB5768-2009）；7）城市道路交通设施设计规范（GB50688-2011）（2019年版）；8）城市道路交通标志和标线设置规范（GR51038-2015）；9）公路交通安全设施设计规范（JTGD81-2017）；10）公路交通安全设施设计细则（JTGTD81-2017）；绿篱及路上构造物等对标志板面的遮挡
5、。不应遮挡其他交通设施。标志的版面应面向来车方向，并应尽量减少对驾驶员的眩光。设置路侧式标志时，可与道路中心线的垂直线成一定的角度，指路标志和警告标志为O度10度，禁令标志和指示标志为0度45度，道路上方的标志应与道路中心线垂直并与道路垂直线成0度10度的俯角。标志立柱应保持垂直，其倾斜度不应大于立柱高度的05%,且不允许向车行道一侧倾斜。标志板在一根标杆上并设时，应按禁令、指示、警告的顺序，先上后下，先左后右排列，同类标志的设置顺序，应按提示信息的危险程度先重后轻排列。停车让行标志、减速让行标志宜单独设置。标志安装在单柱、双柱或悬臂式标杆立柱上时，安装高度为应大于250cm,o标志板外缘距路
6、面侧石线不应小于25cm。标志板安装在悬臂上，考虑到通行净空和路面维修增高的因素，安装高度控制在550CnU对于附着式标志同样应当符合大于250cm和侧向净空不小于25cm的要求。标志的安装不应突破建筑限界。(3)标志结构道路交通标志由标志板、支柱、基础、紧固件和反光材料等组成。标志底板、支柱等所使用的材料，应尽量选用强度高、耐久性好的材料。标志板结构及材料标志板由标志面和标志底板组成。标志面可用逆反射材料、涂料和保护层制作。标志面上的图案、文字、外边框、衬底色等信息部分应采用逆反射材料、油墨或其它涂料等，在标志面的最外层可涂保护层如透明涂料等。标志底板边缘可进行卷边加固，卷边形式可参考GB5
7、768附录E图E2形式。标志底板应采用型钢加固，加固方式可按GB5768附录El选择。11)重庆市城市道路交通规划及路线设计规范(DBJ50-064-2007)；12)重庆市城镇道路平面交叉口设计规范(DBJ50/T178-2014)：第三章交通工程设计1.1 交通标志(1)版面设计标志根据其版面内容的不同，分为警告、禁令、指示、指路等几种。交通标志版面设计主要以道路交通标志和标线(GB57682009)为依据。以下几点须注意：交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按道路交通标志和标线(GB5768-2009)规定执行。外形尺寸允许偏差为5mm。交通标志板的制作图例见
8、GB5768-2009中附录A附录H。交通标志的文字书写规范、正确、工整。根据需要，可并用汉字和其它文字。当标志上采用中英两种文字时，地名用汉语拼音，专用名词用英文。设计图中的指路标志为中文标准版面，在版面制作过程中，根据设置英文的需要，修改版面尺寸。采用铝合金板，符合JT/T279-2004公路交通标志板要求。指路标志厚度2. Omm-3.0mm；警告、禁令、指示标志板厚度1.5wr2mu交通标志反光材料采用超强级反光膜，指路标志采用微棱镜超强级反光膜。交通标志的边框外缘，应有衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色，指路标志蓝色。(2)标志设置标志设置在施工过程中须注意以下几
9、点：在满足规定的前置距离的情况下，不允许损坏道路结构和妨碍交通安全；不应紧靠在建筑物的门前、窗前、及车辆出入口前；与建筑物保持Im以上的侧向距离。应满足视认要求，避免上跨桥、照明设施、门架、监控设施、电杆、行道树、扎带的技术标准如下：宽（mm）：193%,厚（mm）：O.762%,最低屈服强度6KN,最低断裂强度IOKN,伸长率40%,线膨张系数（在。100U+2103）:15.7X10Co标志的包装、运输及贮存应符合JT/T279的有关规定。在连接部件时，应考虑安装方便、连接紧固、板面平整。各种标志立柱的埋设深度，决定于板面承载力的大小及地基承载力，一般应浇注混凝土基础，立柱的金属预埋件应进
10、行防腐处理。路段标志的照明选用外部照明，确保夜间具有15OnI的视认距离。外部照明光源不能造成眩目。3. 2交通标线根据国标道路交通标志标线（GB5768-2009）的相关规定，本工程交通标线主要由车道分界线、车行道边缘线、导向车道线、人行横道线、导向箭头标记等其他路面标记。标线使用成型标线或热熔型涂料（表面撒反光玻珠）热熔型涂料必须符合GA/T298-2001（道路标线涂料）。热熔型标线成膜厚度1.5T.8mm。本次道路为城市次干路，设计车速为40kmh（30Kmh）,双向4车道。本次设计道路一般车道分界线（白色）、可跨越同向车道分界线均采用2m4m”间隔的虚线（白色），宽度为15Cmr车道
11、边缘线距路缘石0.25cm,宽度为15cm（白色）；双黄线（黄色）宽度为15cm;停止线线宽为40Cm实线（白色）；公交停车港线的宽度为45cm;斑马线长间距60Cnb线宽40cm,线长6m;导向箭头长度为3.Onu标线的施工必须注意：施工前应设置相应的施工安全设施，彻底清扫标线施工大型标志的板面结构，宜采用挤压成型的铝合金板。挤压板材应尽量试用最大尺寸，减少接缝，已保持板面的平整度。同一块标志板上，标志底板和标志面所采用的各种材料应具有相容性，防止电化作用，不同的热膨胀系数或其他化学反应等造成标志板的锈蚀或损坏。标志底板可用铝合金板、薄钢板、合成树脂类板材等制造，当板材拼接时需用固件连接。标
12、志面可用逆反射材料、油漆、油墨、胶粘剂、透明涂料及边缘填缝材料等材料制造。在本次设计中，对标志板中的反光膜，均采用超强级反光膜，以满足行车的视认要求。标志立柱标志立柱与横梁大小的选择依据国标关于结构设计的要求进行计算设计，对应不同板面大小的交通标志牌采用不同的支撑机构，主要分以下几种：单柱式（包括人行横道信号灯立柱）选用单立柱689钢管或114钢管；交叉口指路标志根据版面规格选用140钢管；交叉口指路标志根据版面规格选用27388500；对于某些单独指示标志牌在规范条件允许的情况下选择附着在立柱或路灯灯杆上。交通标志立柱选用钢管制作，所有钢构件必须采用热浸锌处理。标志支撑件的基础设计中采用双层
13、或单层刚性扩大基础，基础的金属预埋件必须进行防锈处理，水泥混凝土的强度等级应为C25。标志板和支撑件的连接部件根据板面大小，选择适当的连接方式、连接方式可参照GB5768-2009附录E的有关提示。施工中，标志板和支撑件的连接可采用不锈钢万能夹。它由不锈钢扎带、扎扣和夹座三部份组成，其中扎带和扎扣选用SS201（AISI52mm牌号），夹座SS304（ISI牌号）。扎带的边缘应平滑，以防损坏支撑件的镀层。范围内的路面，并按设计或原有的线型要求放样；各种标线或底漆漆划后，应放置锥型路标等护线物体，加强护线措施，不应有车轮带出涂料、压漆现象；检查涂敷后标线的色泽、厚度、宽度、玻璃珠撒布的质量和数量
14、以及线型等，对不符合要求的标线进行修整，并将残留物清楚干净。3.3交通设施设置注意事项1 .设置在道路上的交通标志需经持有CMA标志的国家计量单位认证单位检测。2 .对于信号灯以及卡口装置的设置必须要提供相应的电源和广电光缆，必须征得电力和综合通信等专业部门同意，存在衔接不顺之处由建设单位予以协调。3 .指路标志牌文字大小、排版及路名要通过交管部门及甲方审查后才方可实施。4 .指路牌具体路名应以重庆市地名办命名的正式文件为准。5 .标志板不能被树叶和其他物件遮挡。6 .交通标志混凝土基础顶面应低于人行道路面15cm,交通设施施工完毕后恢复人行道砖或与道路同步实施。7 .电源线与信号线应分开不同
15、管道敷设。8 .各交叉口标志牌可根据施工具体情况，在情况允许的条件下可以和信号灯及路灯杆件相结合，抱箍及抱箍底衬根据各相应杆件的粗细作调整。9 .伴随所在道路周边路网的完善以及道路交通流量的变化，道路交通管制措施也应作出相应的改变，由此引起的后续交通标志标线的增删等变化主要由道路交通管理部门进行决定。10 .通常情况下，交通标志在一般维护下其正常使用年限为10年，交通标线的正常使用年限为13个月。11 .本次设计中未尽事宜，请参照GB57682009,GB51038-2015JTG/TD712004等相关规定。四、交通工程工程数量表4.1工程量序号工程项目名称技术规格单位数量合计备注1交通标线1.1边缘线宽0.15mm620395ms掺有玻璃珠的热熔涂料1.2双黄线（实线）宽0.15mm5851.3车道分界线宽0.15mm8501.4停止线宽0.4nm101.5公交停车港宽0.45m1131.6人行横道线
