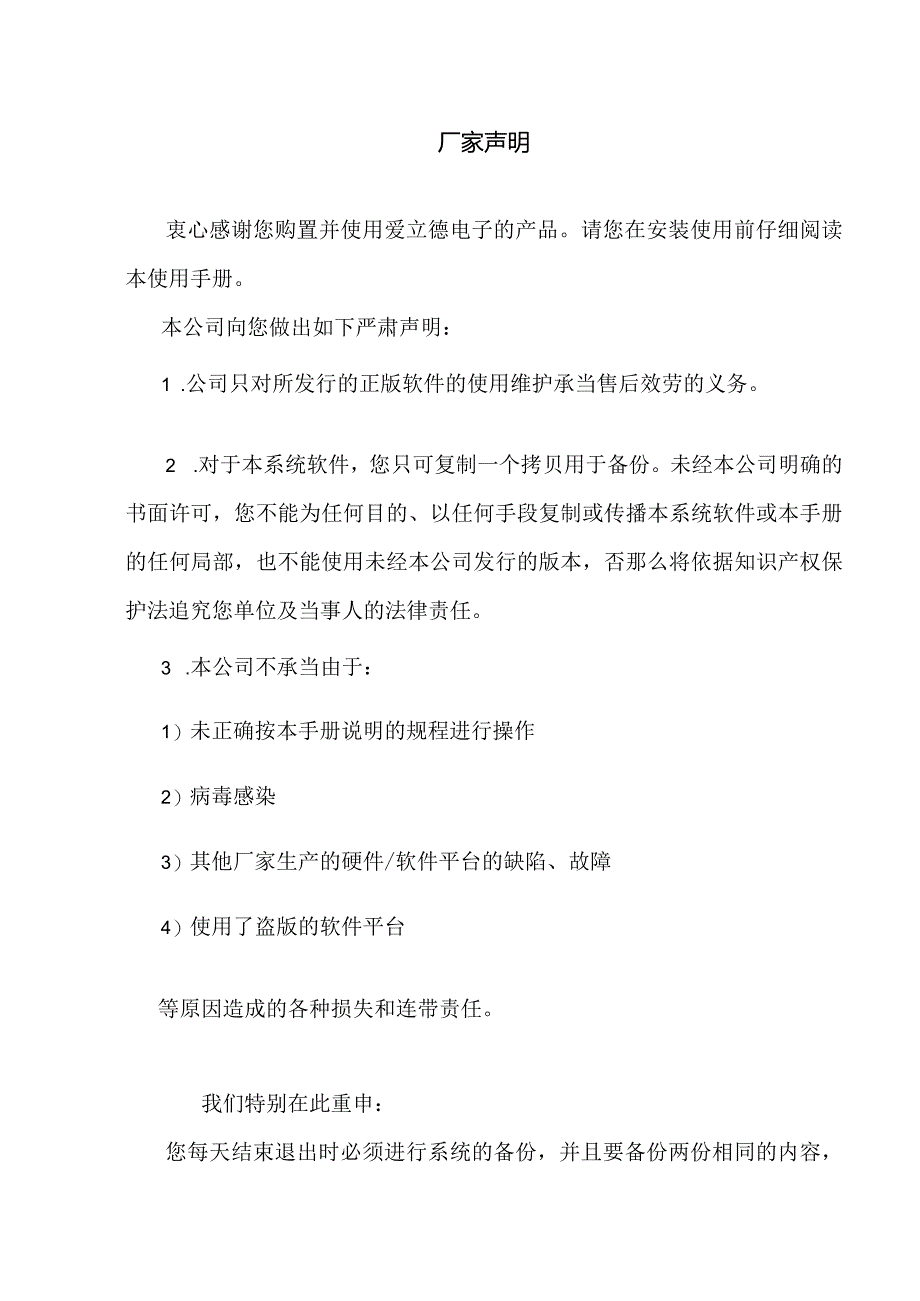

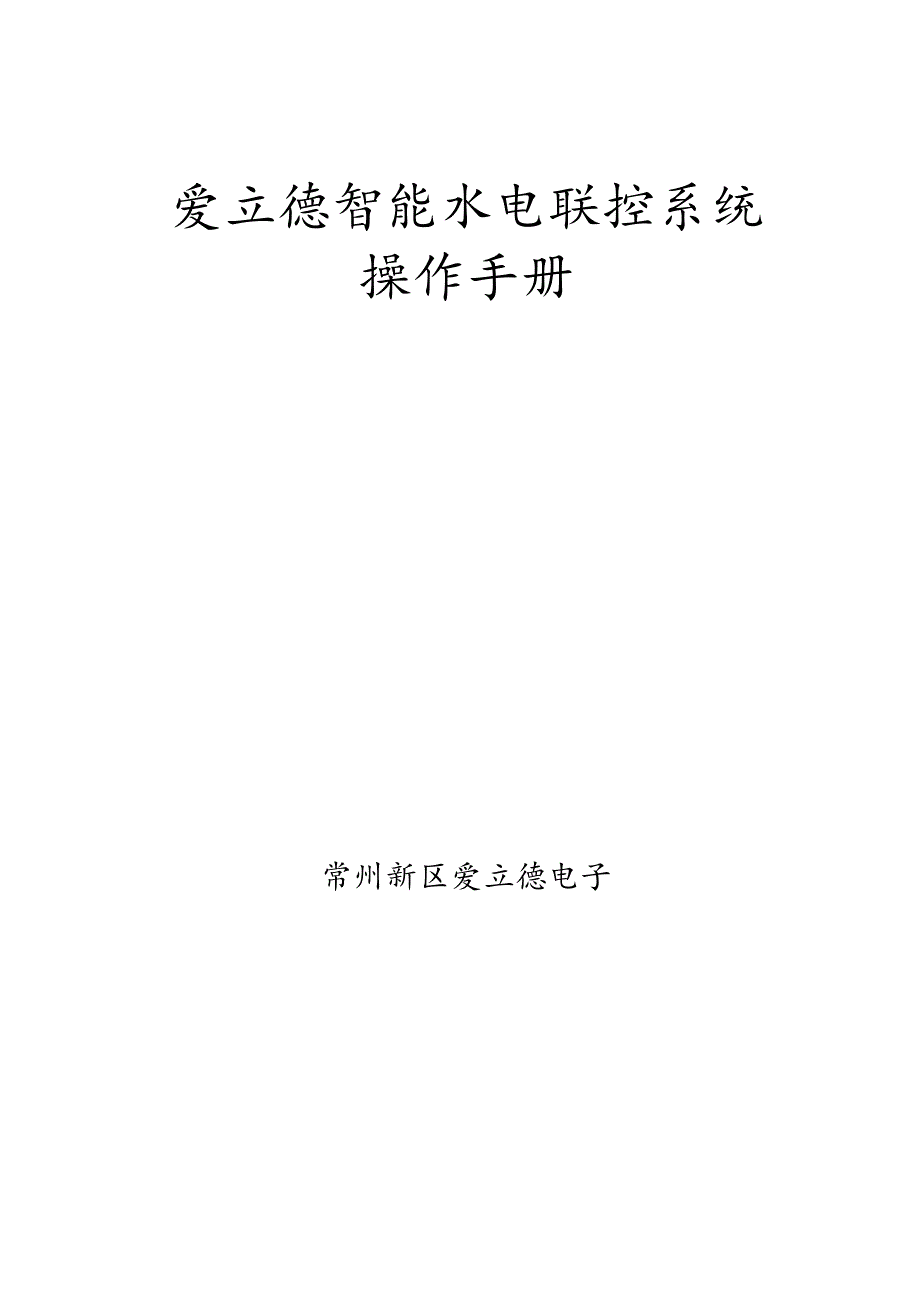

1、爱立德智能水电联控系统操作手册常州新区爱立德电子厂家声明衷心感谢您购置并使用爱立德电子的产品。请您在安装使用前仔细阅读本使用手册。本公司向您做出如下严肃声明：1 .公司只对所发行的正版软件的使用维护承当售后效劳的义务。2 .对于本系统软件，您只可复制一个拷贝用于备份。未经本公司明确的书面许可，您不能为任何目的、以任何手段复制或传播本系统软件或本手册的任何局部，也不能使用未经本公司发行的版本，否那么将依据知识产权保护法追究您单位及当事人的法律责任。3 .本公司不承当由于：1）未正确按本手册说明的规程进行操作2）病毒感染3）其他厂家生产的硬件/软件平台的缺陷、故障4）使用了盗版的软件平台等原因造成

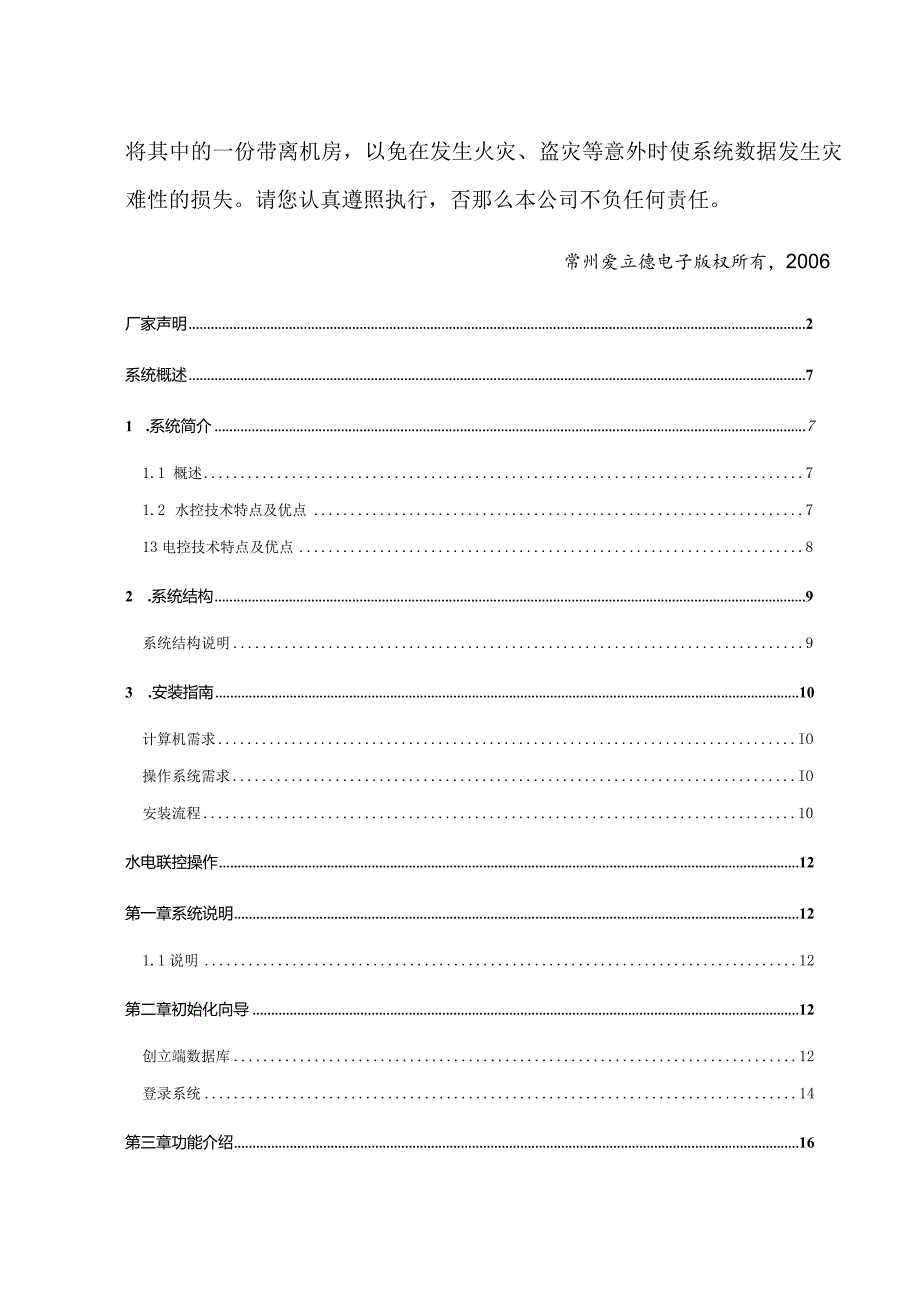

2、的各种损失和连带责任。我们特别在此重申：您每天结束退出时必须进行系统的备份，并且要备份两份相同的内容，将其中的一份带离机房，以免在发生火灾、盗灾等意外时使系统数据发生灾难性的损失。请您认真遵照执行，否那么本公司不负任何责任。常州爱立德电子版权所有，2006厂家声明2系统概述71 .系统简介71.1 概述71.2 水控技术特点及优点713电控技术特点及优点82 .系统结构9系统结构说明93 .安装指南10计算机需求IO操作系统需求IO安装流程10水电联控操作12第一章系统说明121.1说明12第二章初始化向导12创立端数据库12登录系统14第三章功能介绍16系统163.1.1 初始化向导763.
3、1.2 操作员及权限163.1.3 密码更改.183.1.4 数据备份183.1.5 日志管理.181.1.1 公寓管理.79房间管理.19电主控管理.20电从控管理.20电表管理.20水主控管理.20水表管理.21显示屏管理.21送碗22控制设置.22常规设置.23读数阀值.243.3 计费管理253.3.1 用户类型管理.25帐户管理.26电费率及分时（最多16个时间段,4种费率）27水费率设置.27调换房间.27存款.28冲正或取款.28用电补助发放.29用水补助发放.29用电补助冲正.29用水补助冲正.29补助综合操作.303.4 用户状态及操作31用电状态及操作.31用水状态及操作.
4、31综合用户状态及操作.31定时开关周时间.32法定假日323.6 用水管理33发送水表号到集中器33抄水表读数.33设置定时抄水表333.7 工具34发送电控所有初使化信息34电控调试工具34电控发送失败记录34从效劳器下载相关定义35导入其它版本数据.35批量设置房间信息36批量设置帐户对应身份36报表局部37第一章系统说明371.1说明37第二章初始化向导37设置报表数据库连接信息37登录报表系统38第三章功能介绍38系统38密码更改.38数据库登录设置38用电报表39用电明细表39用电统计表39电补助统计表41电补助冲正明细表41电补助冲正统计表42用水报表43用水明细表43用水统计表
5、43水补助明细表44水补助统计表45水补助冲正明细表46水补助冲正统计表473.4 综合报表47存款明细表47存款统计表48取款明细表49取款统计表.50帐户余额表50销户表.57房间调换明细表51操作员现金收支统计表523.5 附加报表53房间阶段消费结算报表53阶段结算凭证.53结束语54常见问题及解决方法54变更说明54系统概述1 .系统简介1.1 概述爱立德智能水电联控系统是爱立德电子在多年经验积累的根底上，利用现代通信技术、信息处理技术，研发出来的新一代水电联控远程计量及管理系统。该系统实现了数据的远程自动采集；同时与负荷控制系统；进行实时监测、分析和远方控制。辅助调度人员及时掌握实
6、际系统运行工况，并实施科学调度控制；营业收费部门可以及时掌握用户使用情况，方便抄表收费，提高经济效益和管理水平。系统主要由主站软件、计算机和网络设备、通讯设备、远程终端和仪器仪表等局部构成。智能水电联控系统具有良好的开放性和组态化，支持现场自控、调度中心监控、营业收费等一系列应用。同时为其他系统使用数据提供互联接口。爱立德智能水电联控系统中的水控系统和电控系统都具有独立性和兼容性。即：单个系统可以独立安装使用，也可以两个系统联合使用。各软件功能子系统可由用户根据其规模和需求进行选择和定制。水控技术特点及优点直读抄表系统的特点1:采用光电技术，直接读取码盘数字2:智能模块与计数系统没有机械接触；
7、3:直读装置只在瞬间加电工作，功耗极低。4:表计具有唯一地址，并且可以根据需要设置或更改。直读抄表系统的优势1:没有脉冲累积，不存在累积误差，2:智能模块不参与计量，也不会影响计量精度，其工作精度完全由表计本身决定：3:允许抄表系统间歇性工作，对系统性能要求低；4:功耗低，适应电池供电模式的长效供电；5:唯一地址，为表计确定一个准确的身份标识。6:抄读数据准确率100%,误差为0。1.3 电控技术特点及优点预购电量，无费自动切断功能当用户分路剩余电量为零时，系统自动切断该路供电，直至重新购电后系统自动恢复对该分路的供电存入新电量。当分路中的电量低于设定值的时候（该设定值可由用户自定设置），系统
8、将自动提示该分路用户电量接近用完，应尽快购电。提示方式：分路电量低限提示催费提前自动通知（语音自动催费、LED显示屏主动催费、校园网用电查询）系统自动打印报表后张贴公布；采用LED显示屏给于自动提示（选用）；自动催费（选用）供电计量功能在供电过程中，系统对用户分路累加计量（显示已用电量）和预购电量递减计量（显示剩余电量），并通过管理员终端直观显示。供水计量功能远传直读水表读取用户表计读数，在管理员终端直观显示。负载限制功能可以根据供电情况统一设定分路负载最大电流，当某分路电流超过其限额时系统自动切断该分路。恶意负载识别功能（选用）当使用违规大功率纯阻性负载如：电炉，热得快等），系统将自动识别恶
9、意负载，并自动切断电源，并且可设定自动恢复供电时间电量查询功能（选用）用户可随时拨打计算机中心给定的查询自己的剩于电量。WEB页电量查询功能（选用）用户可随时内部网络查询自己的剩于电量,剩余金额，补助等免费根底电量设置系统可按月给学生进行单独/统一免费电量的设置退费管理学生毕业时，系统操作员可以打印出所有退费用电分路的退费明细表。实时监控操作员通过PC可对每个房间用电情况进行监控。监控内容：当前电流、剩余电量、用电状态、用水状态等。一进两出控制（选用）一表计量，两路控制，输出两个控制同路（一路照明、插座；一路电扇、空调回路）多重费率（选用）可按尖、峰、谷、平4个时段电价计算电费。定时通断功能根
10、据作息时间，设定公寓照明、插座供电时间。2 .系统结构爱立德智能水电联控v3.0系统分为2局部，1：水电联控功能系统，2：报表系统，数据库采用MSSQLSERVER2000,各局部的功能：1：系统系统功能：(1) .电柜相关功能：抄电表读数，定时开关电信息定义，公寓,房间,帐户信息定义,电控调试.(2) .水控相关功能：抄水表读数，水主控信息定义，水表信息定义.(3) .系统端操作员及权限定义，(4) .其它一些功能.2：报表系统功能(1) .查询用电明细，用电统计，(2) .查询用水明细，用水统计，(3) .查询存取款明细及统计，(4) .补助明细及统计，(5) .其它一些明细及统计.请选择
11、您需要安装的产IaK卜 - 室向智能:电控系统r智能水控系统3.安装指南CPU主频PnIIG或以上硬盘IOG或以上内存128M或以上光驱一个显示器15”彩显或以上分辨率：1024*768操作系统Windows2000,xp相关软件Office2000,SQLServer7.0或以上第1步：选择要安装的产品类型r智能水电联控系统p下一步X退出安装协O话仔细阅读以下使用许可，如果您不同意以下任何一点，请立即停止使用第2步：阅读安装协议此软件。水电联控软件，将本软件程序的最终使用许可权授予您。但您必须向本公司作以下保证：本娴户许可协议（以下称协议）是您（个人或单一机构团体）与上述水电联控软件（以下称
12、软件或软件产品”）版权所有（以下称水电联控”）之间的法律协议.在您使用本软件产品之前,请务必阅读就协议，任何与协议有关的软件等都应是按本协议的条款而授予您的，同时本协议亦适用于任何有关本软件产品的后期发行和升级。您一旦安装、复制、下载、访问或以其它方式使用本软件产品，即表示您同意接受本协议各项条款的约束.如您不同意本G同意不同意已上一步B下一步X退出第3步：选择安装路径，安装系统水电联控操作第一章系统说明1.1 说明水电联控功能系统，有以下功能：(1) .与电主控的通信，(2) .与水主控的通信，(3) .本系统根底信息的新增，修改，删除，(4) .设置相关选项，(5) .补助群发，单发功能，
13、恶意负载设置，常规限流，分时限流等功能。其中报表查询系统，由独立的报表程序提供。第二章初始化向导在初始化时，需要做以下工作，请确认在初始时前，已安装并运行数据库效劳器SQLSERVER,(1) .指定数据库效劳器连接信息,(2) .创立水电联控数据库，(3) .指定系统号第一次运行系统时，如果己经安装SQLSERVER,会出现创立数据库的提示:未找到电控数据库，是否建立新的电控数据库?点确定后，出现以下窗口,OOOMSSQLSrvr浓括扉用尸名：本机率嫌号：工作砧名称：确定11匚二黑泄:填入正确的数据库效劳器名称或IH数据库用户名及密码后，就可以点创立数据库了,创立进度：创立完成提示:初始化完
14、成,默认登录用户为:Admin,密码为空!创立完成后，点确定退出，再双击桌面系统图标，出现系统登录窗口,智能水电联控系统版权所有20022007ALEDCorporation保刖所仃权利。第一次登录，用户名为admin密码为空，翻开软件，默认的初始界面为综合帐户视图,联机登录：登录系统后，可以发送，读取电柜相关，发送，读取水主控相关，正常登录时，点联机登录脱机登录：登录系统后，只能维护根底信息,不能与电主控，水主控通信.只需要输入正确的操作员名称和对应的口令，就能进入系统，不同的操作员进入系统后的操作权限可能不一样，权限的分配由拥有管理员权限的操作员掌握，管理员可以无限制的添加管理员或是普通操作员。系统登录前会要求用户为系统对时，出现以下窗口：用户检查效劳器时间是否正确，系统将会用效劳器的时间刷新供电控制柜的时
