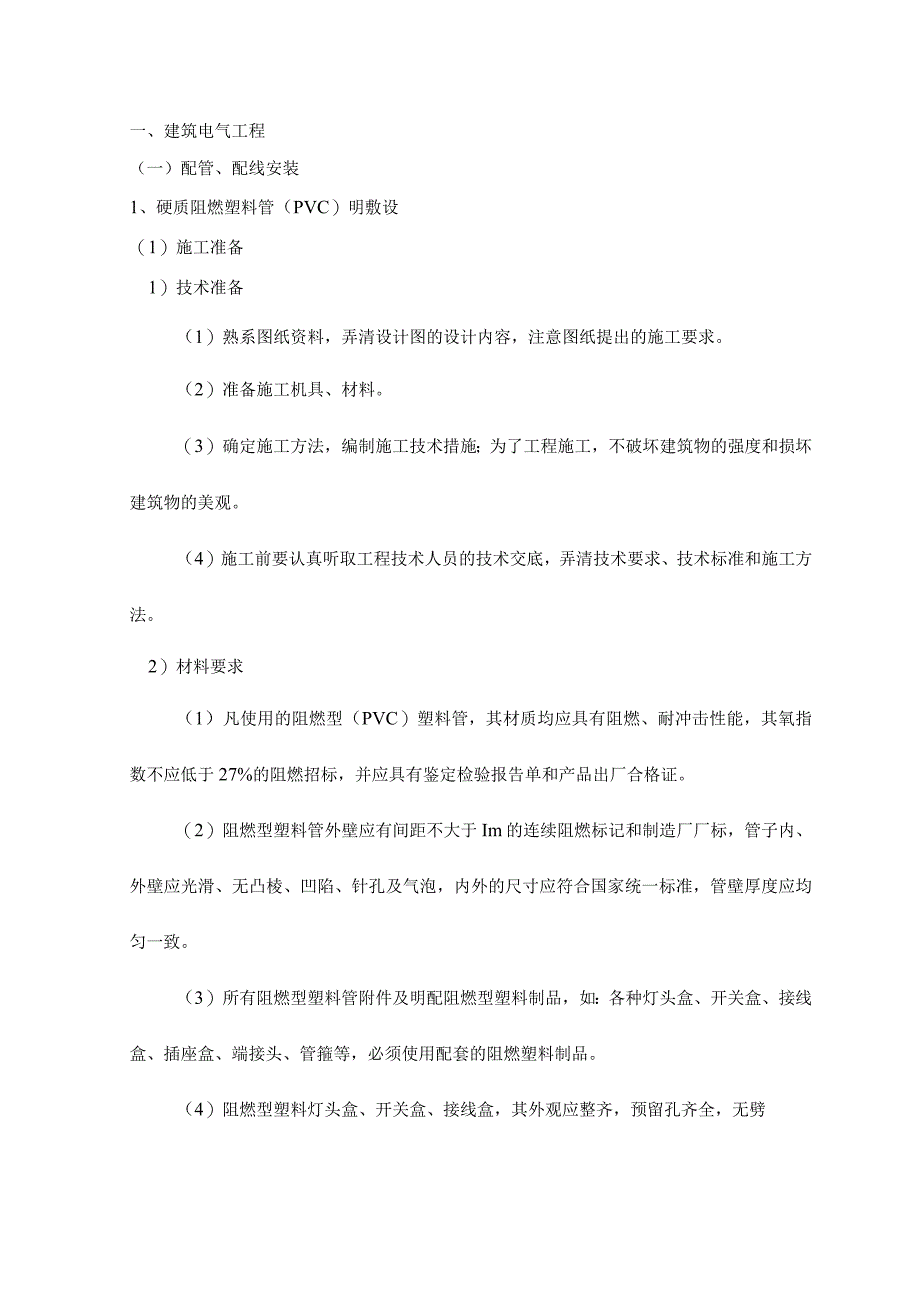

1、一、建筑电气工程（一）配管、配线安装1、硬质阻燃塑料管（PVC）明敷设（1）施工准备1）技术准备（1）熟系图纸资料，弄清设计图的设计内容，注意图纸提出的施工要求。（2）准备施工机具、材料。（3）确定施工方法，编制施工技术措施；为了工程施工，不破坏建筑物的强度和损坏建筑物的美观。（4）施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准和施工方法。2）材料要求（1）凡使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃招标，并应具有鉴定检验报告单和产品出厂合格证。（2）阻燃型塑料管外壁应有间距不大于Im的连续阻燃标记和制造厂厂标，管子内、外壁应光滑

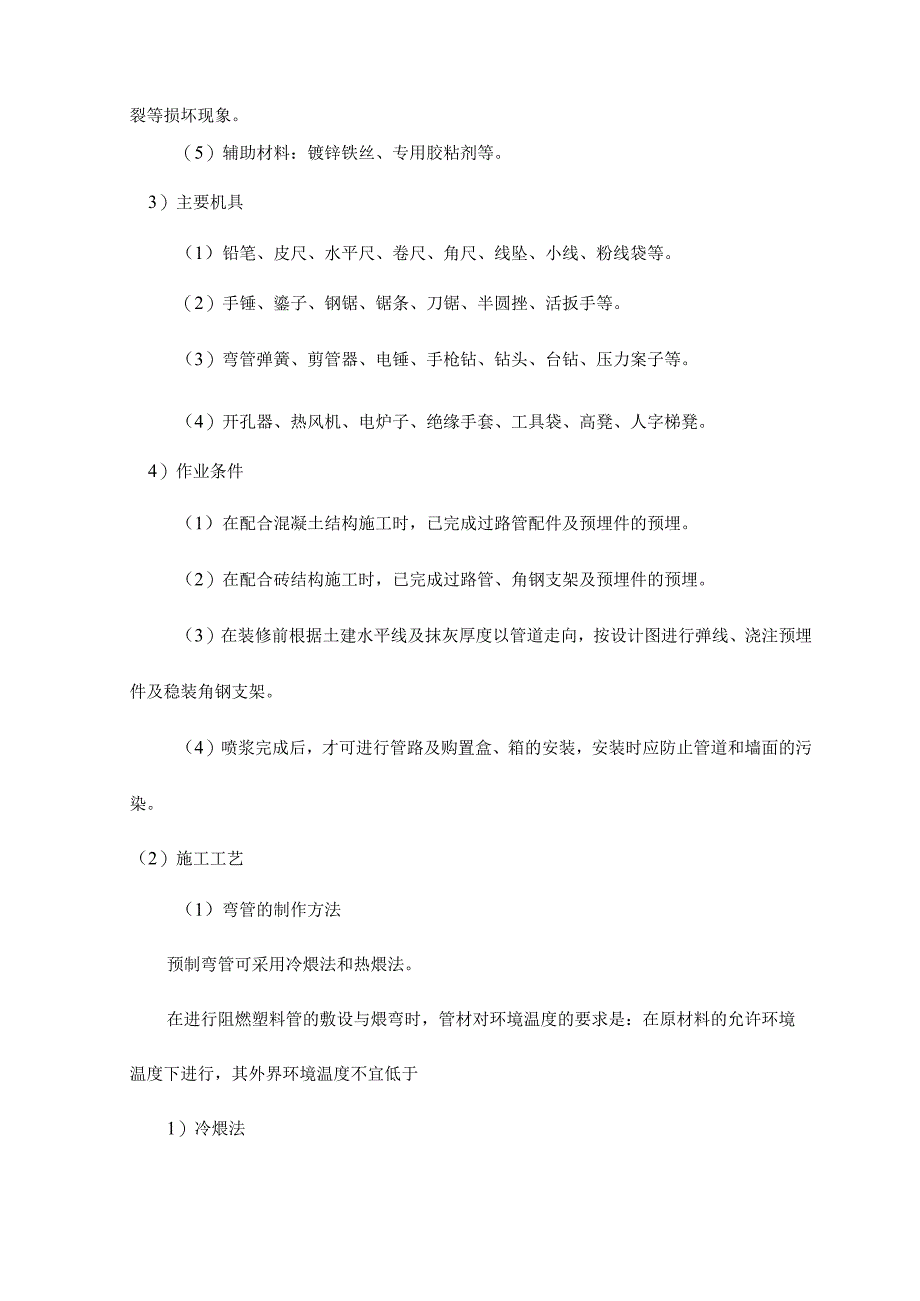

2、、无凸棱、凹陷、针孔及气泡，内外的尺寸应符合国家统一标准，管壁厚度应均匀一致。（3）所有阻燃型塑料管附件及明配阻燃型塑料制品，如：各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套的阻燃塑料制品。（4）阻燃型塑料灯头盒、开关盒、接线盒，其外观应整齐，预留孔齐全，无劈裂等损坏现象。（5）辅助材料：镀锌铁丝、专用胶粘剂等。3）主要机具（1）铅笔、皮尺、水平尺、卷尺、角尺、线坠、小线、粉线袋等。（2）手锤、鎏子、钢锯、锯条、刀锯、半圆挫、活扳手等。（3）弯管弹簧、剪管器、电锤、手枪钻、钻头、台钻、压力案子等。（4）开孔器、热风机、电炉子、绝缘手套、工具袋、高凳、人字梯凳。4）作业条件（

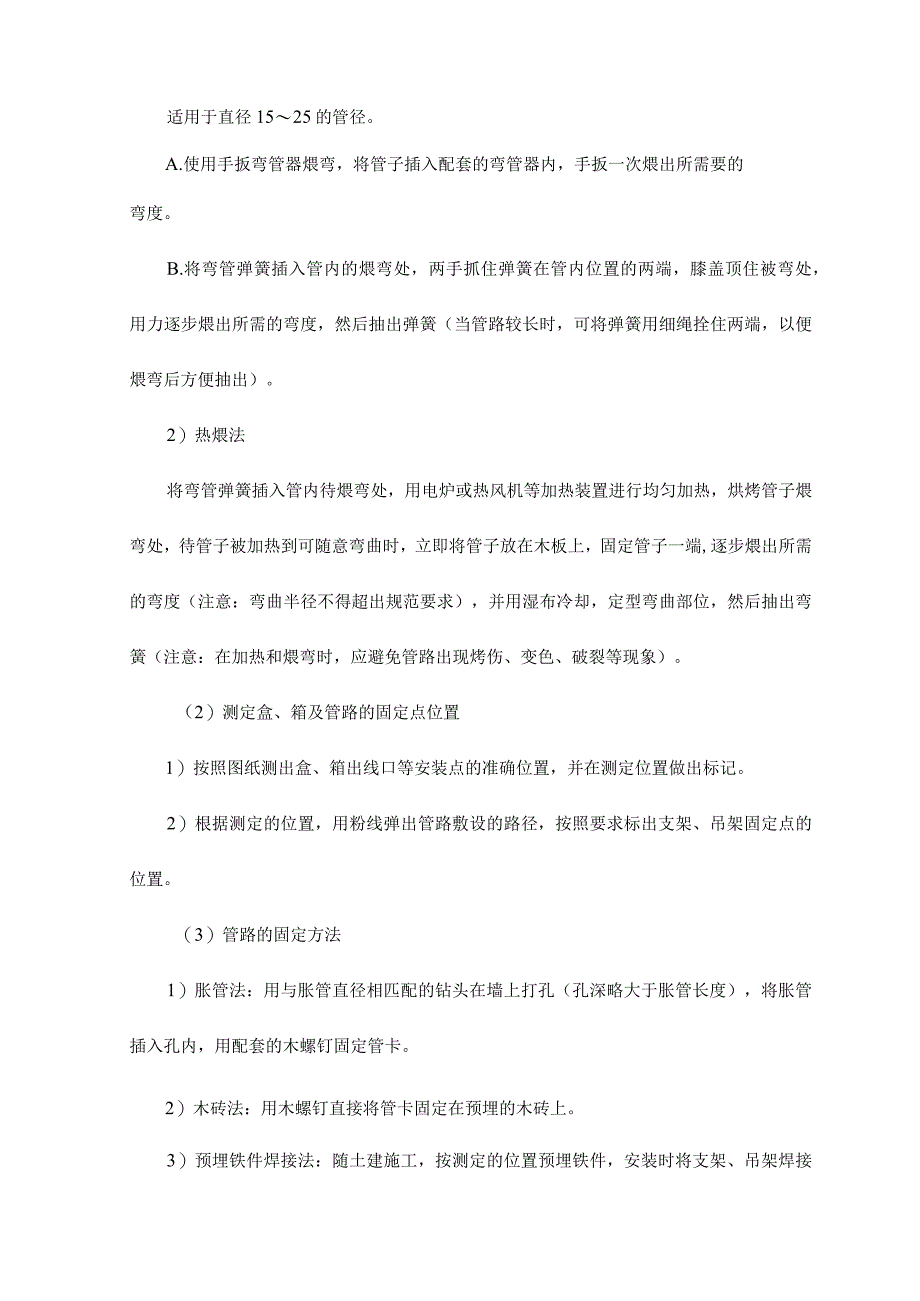

3、1）在配合混凝土结构施工时，已完成过路管配件及预埋件的预埋。（2）在配合砖结构施工时，已完成过路管、角钢支架及预埋件的预埋。（3）在装修前根据土建水平线及抹灰厚度以管道走向，按设计图进行弹线、浇注预埋件及稳装角钢支架。（4）喷浆完成后，才可进行管路及购置盒、箱的安装，安装时应防止管道和墙面的污染。（2）施工工艺（1）弯管的制作方法预制弯管可采用冷煨法和热煨法。在进行阻燃塑料管的敷设与煨弯时，管材对环境温度的要求是：在原材料的允许环境温度下进行，其外界环境温度不宜低于1）冷煨法适用于直径1525的管径。A.使用手扳弯管器煨弯，将管子插入配套的弯管器内，手扳一次煨出所需要的弯度。B.将弯管弹簧插入
4、管内的煨弯处，两手抓住弹簧在管内位置的两端，膝盖顶住被弯处，用力逐步煨出所需的弯度，然后抽出弹簧（当管路较长时，可将弹簧用细绳拴住两端，以便煨弯后方便抽出）。2）热煨法将弯管弹簧插入管内待煨弯处，用电炉或热风机等加热装置进行均匀加热，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上，固定管子一端,逐步煨出所需的弯度（注意：弯曲半径不得超出规范要求），并用湿布冷却，定型弯曲部位，然后抽出弯簧（注意：在加热和煨弯时，应避免管路出现烤伤、变色、破裂等现象）。（2）测定盒、箱及管路的固定点位置1）按照图纸测出盒、箱出线口等安装点的准确位置，并在测定位置做出标记。2）根据测定的位置，用粉
5、线弹出管路敷设的路径，按照要求标出支架、吊架固定点的位置。（3）管路的固定方法1）胀管法：用与胀管直径相匹配的钻头在墙上打孔（孔深略大于胀管长度），将胀管插入孔内，用配套的木螺钉固定管卡。2）木砖法：用木螺钉直接将管卡固定在预埋的木砖上。3）预埋铁件焊接法：随土建施工，按测定的位置预埋铁件，安装时将支架、吊架焊接在预埋的铁件上。4）稳注法：随土建施工，将支架固定好。5）剔注法：按测定的位置，剔出孔洞，用水泥将孔洞浇湿并添好水泥砂浆，再将支架、吊架或螺栓插入洞内，校正后洞口抹平。6）抱箍法：在梁、柱上敷设管路时，按照测定位置，用抱箍将支架、吊架固定好。在采用以上方法时，均应先固定两端的支架、吊架
6、，然后再拉线固定中间的支架、吊架，以保证支、吊架安装在同一直线上。（4）管路敷设1）断管：小管径可使用剪管器，大管径使用钢锯或砂轮切割机锯断，断口后将管口处理平整、光滑。2）敷管：先将管卡一端的螺丝戴上几扣，另一端敞开，然后将管路安放于管卡内，逐个拧紧。3）支架、吊架位置正确，间距均匀，同一管段的管卡应在同一直线上平整牢固；埋入的支架留有“燕尾”，埋入深度不应小于120mm；用螺栓穿墙固定时，背后加垫圈和弹簧垫，用螺母紧固（必要时在垫圈上加装用扁钢切成的短节，以增加强度）。4）管路水平敷设时，高度不应低于2000mm；垂直敷设时，高度不低于1500m（1500mm以下应加保护管保护）。5）管路
7、较长时，超过下列情况时，应加装接线盒：a.管路无弯时,每隔30m；b.管路有一个90度弯时，每隔20m；c.管路有两个弯时，每隔15m；CL管路有三个弯时，每隔8m；e.如安装路径上受具体情况限制无法加装接线盒时，管径应加大一级。6）支架、吊架及敷设在墙上的管卡固定点及盒、箱边缘的距离为15030OnIIn.7）配线与管道间最小距离符合要求。8）管路连接a.管口应平整光滑，管与管、管与盒（箱）等器件应采用插入法连接，连接处的结合面应涂专用胶粘剂，接口应牢固紧密。b.管与管之间采用套管连接时，套管长度应为管外径的L53倍，管口在套管中应对缝平齐。c.管与器件连接时，插入深度为管外径的1.l.8倍
8、。9）管路敷设a.配管及支架、吊架应安装顺直、牢固，排列应整齐，管子弯曲处无明显皱褶、凹扁现象。b.弯曲半径和弯扁度应符合规范固定。10）直管每隔30m应加装补偿装置，补偿装置接头的大小套入直管并粘牢，另一管端套上一节小头并粘牢，然后将此小头一端插入卡环中，小头可在卡环内滑动。11）引出地面一段的（PVC）管，可以使用一节钢管引出，但需要制作配套的过渡专用接箍，并把钢管接箍埋入混凝土中，钢管外壳做接地或接零保护。12）管路入盒（箱）一律采用端接头与内锁母连接，要求平正、牢固，向上立管管口采用带端帽的护口，防止异物落入管路，造成管路堵塞。（3）质量标准1）主控项目阻燃型塑料管及其附件材质氧指数应
9、达到27席以上的性能指数，阻燃型塑料管不得在室外高温和易受机械损伤的场所明敷设。检查方法：检查资料，观察检查。2）基本项目（1）管路连接时，使用胶粘剂连接紧密、牢固；配管及其支架、吊架应平直、牢固、排列整齐；管子弯曲处无明显皱褶、凹扁现象。（2）盒、箱设置正确，固定牢固；管子入盒、箱时，应用胶粘剂，粘结严密、牢固；采用端接头与内锁母时，应拧紧盒壁不松动。检查方法：观察和尺量检查。（3）管路保护应符合以下规定：穿过变形缝处有补偿装置，补偿装置能活动自如；穿过建筑物和设备基础处，应加保护管；补偿装置平直、管口光滑，内锁母与管子连接可靠；加套的保护管在隐蔽记录中标识正确。检查方法：观察检查和检查隐蔽
10、工程记录。（4）允许偏差项目硬质（PVC）塑料管弯曲半径安装的允许偏差和检验方法应符合规定。（4）成品保护（1）敷设管路时，保持顶棚、墙面、地面的清洁完整。修补铁件进行油漆时，不得污染建筑物。（2）使用高凳和梯子时，不得碰撞墙面、墙角、门、窗，不得靠墙面立高凳和梯子；在装修完成的地面上立高凳和梯子时，应将凳脚和梯脚缠上保护物，避免划伤地面和防止滑倒。（3）搬运设备和材料时不得碰伤管路及盒、箱。（5）安全环境保护措施（1）从事电气作业人员，必须经有关部门进行安全技术培训，并经考试合格、取得合格证后方可上岗作业。（2）移动式电动机具和手持电动工具的电源线必须使用软橡胶绝缘电缆。（3）移动式梯子宜用
11、于高度在4m以下的短时间内可完成的工作。梯子使用前应进行检查，并应有专人负责保管、维护及修理。（4）搁置稳固，与地面的夹角以60为宜。梯脚有可靠的防滑措施，顶端与构筑物靠牢。在松软的地面上使用时，有防陷、防侧倾的措施。（5）使用后的胶粘剂容器应集中回收，防止污染环境。（6）施工现场应保持整洁，垃圾废料应及时清理。废弃物应按环保要求分类堆放及回收。（1）阻燃型（PVe）塑料管及其附件检验测试报告和产品出厂合格证。（2）硬质阻燃塑料管明敷设预检、自互检记录。（3）设计变更洽商记录、竣工图。（4）分项工程质量检验评定记录。2、硬质阻燃塑料管（PVC）暗敷设（1）作业条件（1）配合土建砌体施工时，根据
12、图纸要求和土建专业放出的轴线和水平线，安装管路和盒、箱。（2）配合土建结构混凝土施工时，对大模板、滑板施工混凝土墙，在绑扎钢筋过程，根据设计图要求预埋盒套及管路，该过程应及时向有关方办理隐检手续。（3）加气混凝土楼板、圆孔板，应配合土建调整好吊装楼板的板缝，同时根据设计图纸进行配管施工。（2）施工工艺（1）管弯的制作方法符合要求。（2）弹线定位1）根据设计图的要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处安装时，确定盒、箱位置后进行弹线定位，按弹出的水平线用小线和水平尺测出盒、箱的准确位置并标出尺寸。2）根据设计图灯位要求，在加气混凝土楼板、预制混凝土楼板
13、上进行测量后，标出灯头盒的准确位置尺寸。3）各种隔墙剔槽预埋开关盒弹线。根据设计图要求，在砖墙、泡沫混凝土墙、石膏板墙、焦渣砖墙等处安装时，需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。（3）稳埋盒、箱1）盒、箱固定应平整、牢固，灰浆饱满，收口平整，纵、横坐标标识准确，符合设计图和施工验收规范规定。2）砖墙稳埋盒、箱：a.预留盒、箱孔洞：根据设计图规定的盒、箱预留具位置，随土建砌体电工配合施工，在约30Onlm处预留进入盒、箱的管子长度，将管子甩在盒、箱预留孔处，管口端用管帽堵好，等待最后一管一孔的进入盒、箱稳埋完毕。b.剔洞稳埋盒、箱，再接短管：按弹出的水平线，对照设计图找出盒、箱的
