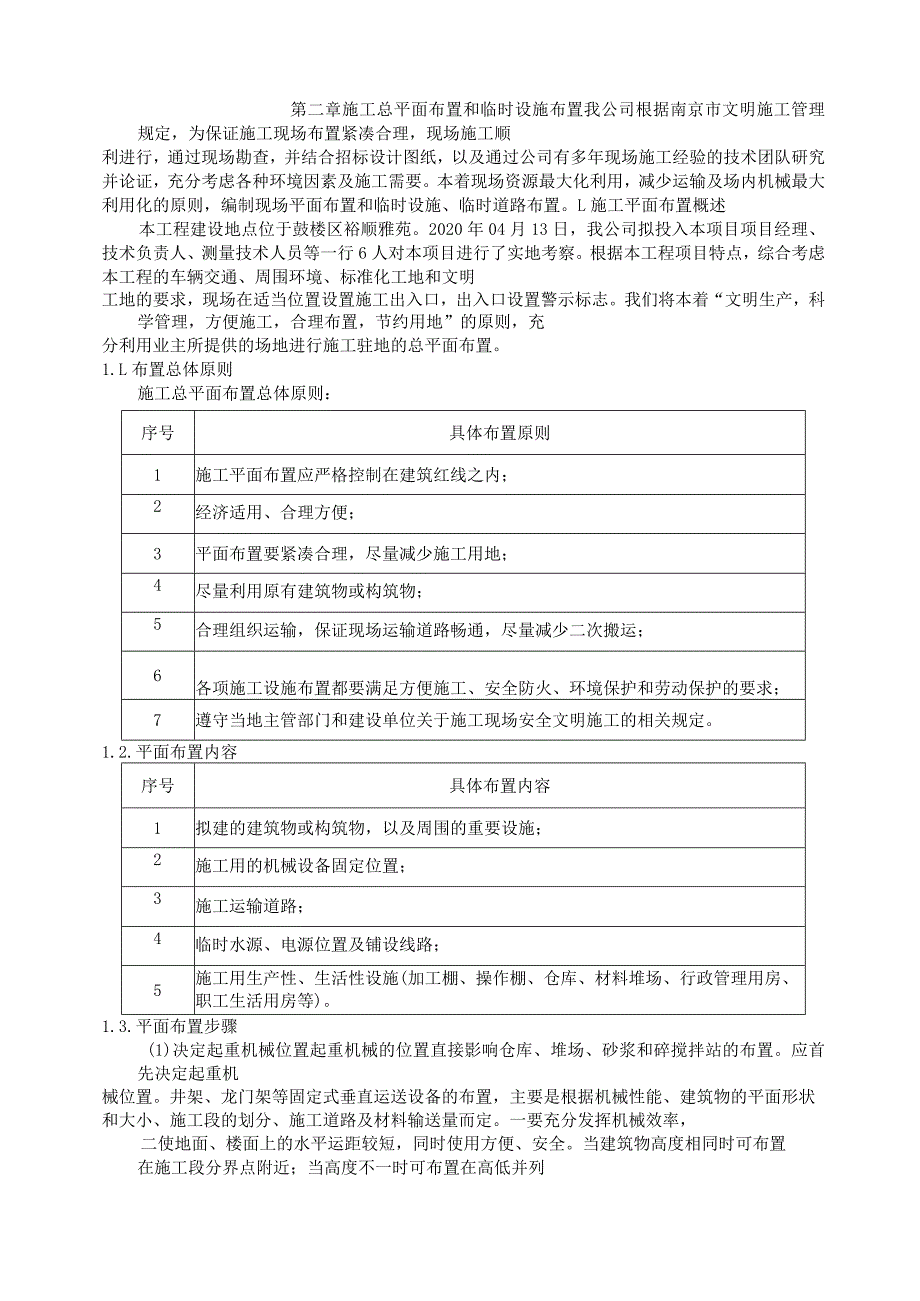

1、第二章施工总平面布置和临时设施布置我公司根据南京市文明施工管理规定，为保证施工现场布置紧凑合理，现场施工顺利进行，通过现场勘查，并结合招标设计图纸，以及通过公司有多年现场施工经验的技术团队研究并论证，充分考虑各种环境因素及施工需要。本着现场资源最大化利用，减少运输及场内机械最大利用化的原则，编制现场平面布置和临时设施、临时道路布置。L施工平面布置概述本工程建设地点位于鼓楼区裕顺雅苑。2020年04月13日，我公司拟投入本项目项目经理、技术负责人、测量技术人员等一行6人对本项目进行了实地考察。根据本工程项目特点，综合考虑本工程的车辆交通、周围环境、标准化工地和文明工地的要求，现场在适当位置设置施
2、工出入口，出入口设置警示标志。我们将本着“文明生产，科学管理，方便施工，合理布置，节约用地”的原则，充分利用业主所提供的场地进行施工驻地的总平面布置。1.L布置总体原则施工总平面布置总体原则：序号具体布置原则1施工平面布置应严格控制在建筑红线之内；2经济适用、合理方便；3平面布置要紧凑合理，尽量减少施工用地；4尽量利用原有建筑物或构筑物；5合理组织运输，保证现场运输道路畅通，尽量减少二次搬运；6各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求；7遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。1.2.平面布置内容序号具体布置内容1拟建的建筑物或构筑物，以及周围
3、的重要设施；2施工用的机械设备固定位置；3施工运输道路；4临时水源、电源位置及铺设线路；5施工用生产性、生活性设施(加工棚、操作棚、仓库、材料堆场、行政管理用房、职工生活用房等)。1.3.平面布置步骤(1)决定起重机械位置起重机械的位置直接影响仓库、堆场、砂浆和碎搅拌站的布置。应首先决定起重机械位置。井架、龙门架等固定式垂直运送设备的布置，主要是根据机械性能、建筑物的平面形状和大小、施工段的划分、施工道路及材料输送量而定。一要充分发挥机械效率，二使地面、楼面上的水平运距较短，同时使用方便、安全。当建筑物高度相同时可布置在施工段分界点附近；当高度不一时可布置在高低并列处。可使各施工段上的水平运输

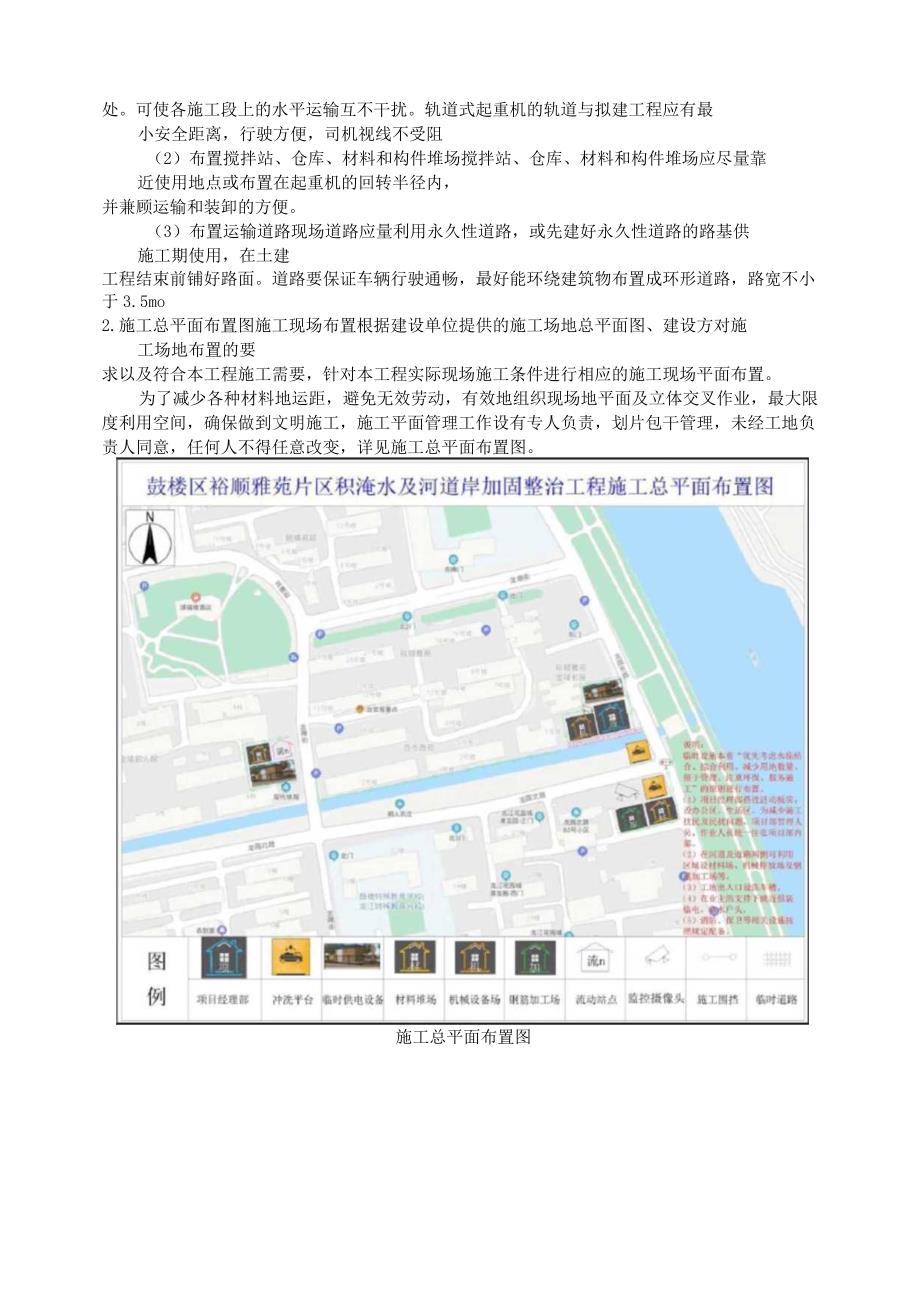

4、互不干扰。轨道式起重机的轨道与拟建工程应有最小安全距离，行驶方便，司机视线不受阻（2）布置搅拌站、仓库、材料和构件堆场搅拌站、仓库、材料和构件堆场应尽量靠近使用地点或布置在起重机的回转半径内，并兼顾运输和装卸的方便。（3）布置运输道路现场道路应量利用永久性道路，或先建好永久性道路的路基供施工期使用，在土建工程结束前铺好路面。道路要保证车辆行驶通畅，最好能环绕建筑物布置成环形道路，路宽不小于3.5mo2.施工总平面布置图施工现场布置根据建设单位提供的施工场地总平面图、建设方对施工场地布置的要求以及符合本工程施工需要，针对本工程实际现场施工条件进行相应的施工现场平面布置。为了减少各种材料地运距，避

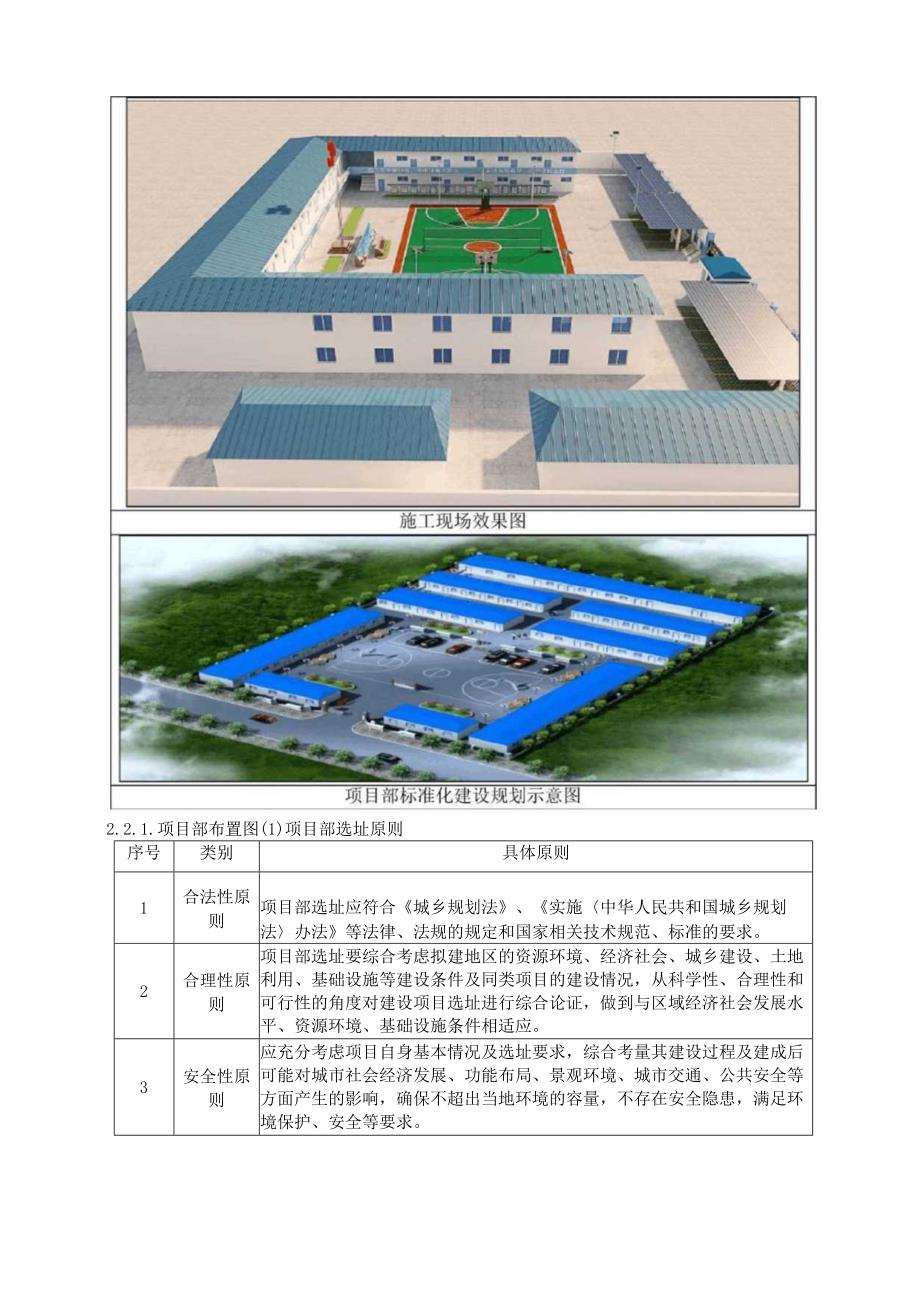

5、免无效劳动，有效地组织现场地平面及立体交叉作业，最大限度利用空间，确保做到文明施工，施工平面管理工作设有专人负责，划片包干管理，未经工地负责人同意，任何人不得任意改变，详见施工总平面布置图。施工总平面布置图2.2.1.项目部布置图(1)项目部选址原则序号类别具体原则1合法性原则项目部选址应符合城乡规划法、实施中华人民共和国城乡规划法办法等法律、法规的规定和国家相关技术规范、标准的要求。2合理性原则项目部选址要综合考虑拟建地区的资源环境、经济社会、城乡建设、土地利用、基础设施等建设条件及同类项目的建设情况，从科学性、合理性和可行性的角度对建设项目选址进行综合论证，做到与区域经济社会发展水平、资源
6、环境、基础设施条件相适应。3安全性原则应充分考虑项目自身基本情况及选址要求，综合考量其建设过程及建成后可能对城市社会经济发展、功能布局、景观环境、城市交通、公共安全等方面产生的影响，确保不超出当地环境的容量，不存在安全隐患，满足环境保护、安全等要求。项目部选址由项目经理负责在进场前组织相关人员按照安全和管理的要求进行调查，确定选址方案后，报业主备案。(2)项目部选址要求序号选址要求具体内容1安全要求避开取土、弃土场地。避开高压线路及高大树木，与通信线路保持一定距离。项目办公生活区采用封闭式管理，设置独立院落，并有围墙和大门。出入口设置专职保卫人员，制订专门的管理制度。办公用房、生活用房及机具停
7、放场地适当分开，场地及主要道路应硬化处理并适当绿化；消防、安全设施必须齐全到位。项目部完善消防措施，配备必要的消防器材，每个功能区都必须配备足够数量的灭火器。2管理要求靠近现场，方便管理，不受施工干扰。交通便利，尽量靠近外部交通道路，缩短施工临时道路接入长度。通信畅通，邮路便捷，满足建设单位办公自动化要求。本工程项目据现场初步勘查，项目部临时设施位置根据建设单位协调、批准后确定。项目附近空地作为项目部办公场所，活动板房满足A级防火要求，相关间距满足消防要求，本工程临时设施按照文明工地的要求进行布置。占地约2600平方米。详见附图项目部临设平面布置图。(3)项目部平面布置1)项目部办公室与宿舍分
8、开设立，项目部按照“六部五室”设置，分别设会议室、项目经理室、总工室、综合部、财务部、工程部、合同部、机械物资部、安全环保部、试验室、资料档案室。2)会议室面积为92.7平方米，项目经皿39.7平方米，其他各室办公室面积均不小于20平方米。3)会议室计划安装投影仪、无线话筒和视频监控设备，办公设备(包括微机联网和软件)以满足本项目信息管理平台及办公为基本。办公室实例图档案室实例图2.1. 施工场地布置图(D现场驻地选址D驻地选址避了开滑坡体地段、河道边、水库下游沟边、山谷底、低凹处、取土场和未经碾压的弃土场、雷击的区域等，不受洪水、泥石流威胁，避开坍方、落石、滑坡、危岩等地段。2）避开了高压线
9、路及高大树木，与通信线路保持一定距离。3）驻地周围不存在爆破施工区。4）办公生活区采用围墙进行封闭式管理，有固定的出入口，并设置大门，制定专门的管理制度。5）租赁的房屋符合安全要求，采用院落式，房屋的面积满足办公要求。无存放过有毒、粉尘及放射性物质的房屋。6）在驻地建设过程中，我们已按照标准化建设要求进行配备各种符合条件的消防器材，同时满足每100in2配1具手提式灭火器的要求。（2）现场驻地机械停放场布置图2.2.临时用地表临时用地表用途面积（m2）位置需用时间项目经理部2600见总平面布置图开工竣工工地试验室40见总平面布置图开工竣工现场营地（办公室、现场保卫室、工具间）300见总平面布置
10、图开工竣工现场加工区300X1见总平面布置图开工竣工材料堆场200X2见总平面布置图开工竣工机械场200X1见总平面布置图开工竣工洗车槽40X2见总平面布置图开工竣工施工现场大门10见总平面布置图开工竣工.合计39303.项目部临时设施布置3.1.临时设施管理规定（1）项目部根据经业主和监理审核同意的临时设施平面、标准化要求以及业主的其他要求搭建临时设施，要避免与工程用地重复，造成临时设施反复拆除、搭设。（2）项目部若采用装配式活动板房作为现场宿舍、办公室时不得超过两层，各种标识、标志必须符合公司标准要求，并满足安全、卫生、疏散、通风等要求。（3）装配式活动板房搭设前需对材料检测报告等资料进行
11、审查，合格后方能由供货单位搭设。严禁选用不具备资质的施工队伍搭设。项目部临时设施布置一览表序号设施名称搭设面积（m2）搭设规格备注1项目部办公室6OOm24X7mX20间2项目部会议室150m24mx742mxl0间3业主工作联系室50i1124mX7mX8间4设计/监理办公室lm24mX7mX15间温i5活动室10011124mX7mX15间*W1手6其他I6m2/生活区等7合计2600m2/3.2.项目部办公区布置根据工程建设规模，项目部采用活动板房进行搭设，每间活动板房7.2X3.6叫美观、阻燃、隔热通风的效果，室内布设做到四个“统一”（统一吊顶、统一线槽敷设电线，统一供暖等设施安装、统
12、一办公桌椅），地面用水泥混凝土硬化后铺设地板砖。项目部布置样板图项目部职工办公区布置如卜：类别概况办公室项目部办公区内布置项目经理室和项目副经理室。项目部布置工经部、工程部、安质部、财务部、综合办、财务室及试验室等职能部门办公室。办公室统一配备办公桌椅、打印机、复印机、扫描仪、档案柜等办公设施。办公区办理宽带接入，技术部配置阅图台，会议室内配备拼装式长型会议桌,办公室、会议室均安装空调，综合办配备电话机和传真机等。办公室效果图项目部会议室由三间活动板房组成会议区，会议室配备必要的会议桌和椅子，非整体性的会议桌要铺桌布。会议室配备电脑、投影仪、音响功放等常用会议设施。会议室内悬挂组织机构图，安全
13、、质量、环保保证体系图，线路平、纵面缩图，工程形象进度图，项目管理方针和管理目标图表。会议室通风、照明良好，设有防暑降温和取暖设备。会议室会议室效果图医务室设专人负责，防止施工现场意外伤害情况发生，施工现场备有保健药箱（箱内配备一些工地常用的药品）和急救器材。工地配备保健药箱及一般常用药，药品应为非处方药，并设置专用的急救器材和经过培训的急救人员。做好安全应急预案措施，并专配一辆急救用车。施工现场配备二名急救人员，并经卫生部门培训，掌握常用的“人工呼吸”、“固定绑扎”、“止血”急救措施，并会使用简单的急救器材。施工现场经常性的开展卫生宣传教育，并做好记录。医务室1、施工现场应设置医务室，配备急
14、救器材（如担架和急救床等），配备止血药、绷带、碘泗、双氧水及其他常见应急药品，夏季还应配备防暑降温药。2、施工现场应设置应急物资储存室，配备应急救援物资及器材。3、培训的急救人员应掌握急救知识。现场治疗实例图1、工地食堂独立设置，厨房地面铺贴在预制块，顶棚设吊顶，安装油烟机工地食堂规模应与工程建设规模及用餐人数相适应；食堂具备主管部门颁发的餐饮服务许可证、工作人员必须持有卫生防疫部门颁发健康证，并统一穿白色工作服；生熟食应分别存放；落实防鼠、防蝇、污水排放等措施；完善食品采购、食物留样等卫生管理制度，如食堂示例图。现场临时职工食堂均采用液化石油气和电气装置，场内严禁熬沥青和烧杂物，以防止大气污梁。2、食堂应配备必要的排风设施和冷藏设施。燃气罐应单独设置存放间。存放间应通风良好，并严禁存放其他物品。炊具宜存放在封闭的橱柜内，并生熟分开。3：食堂内应设有防尘、蚊、蝇、鼠害设施，应设置隔离油池并及时清理。生活垃圾要装容器，有专人管理及时清运。厨房应有防火设施。必须保证供应符合卫生标准的饮用水。高温季节应有防暑降温措施。食堂4、职工生活区内食堂设简易隔油池，污水经过滤、沉淀、隔油后排入市政y污水管线，职工厕所设专人打扫，并注意排污。工程食堂实例图管理规范：1、每年进行健康检查，防止传染病和食物中毒事故的发生。2、要认真学习食品卫生管理法规，了解食品的卫生制度及营养知识。3、必须
