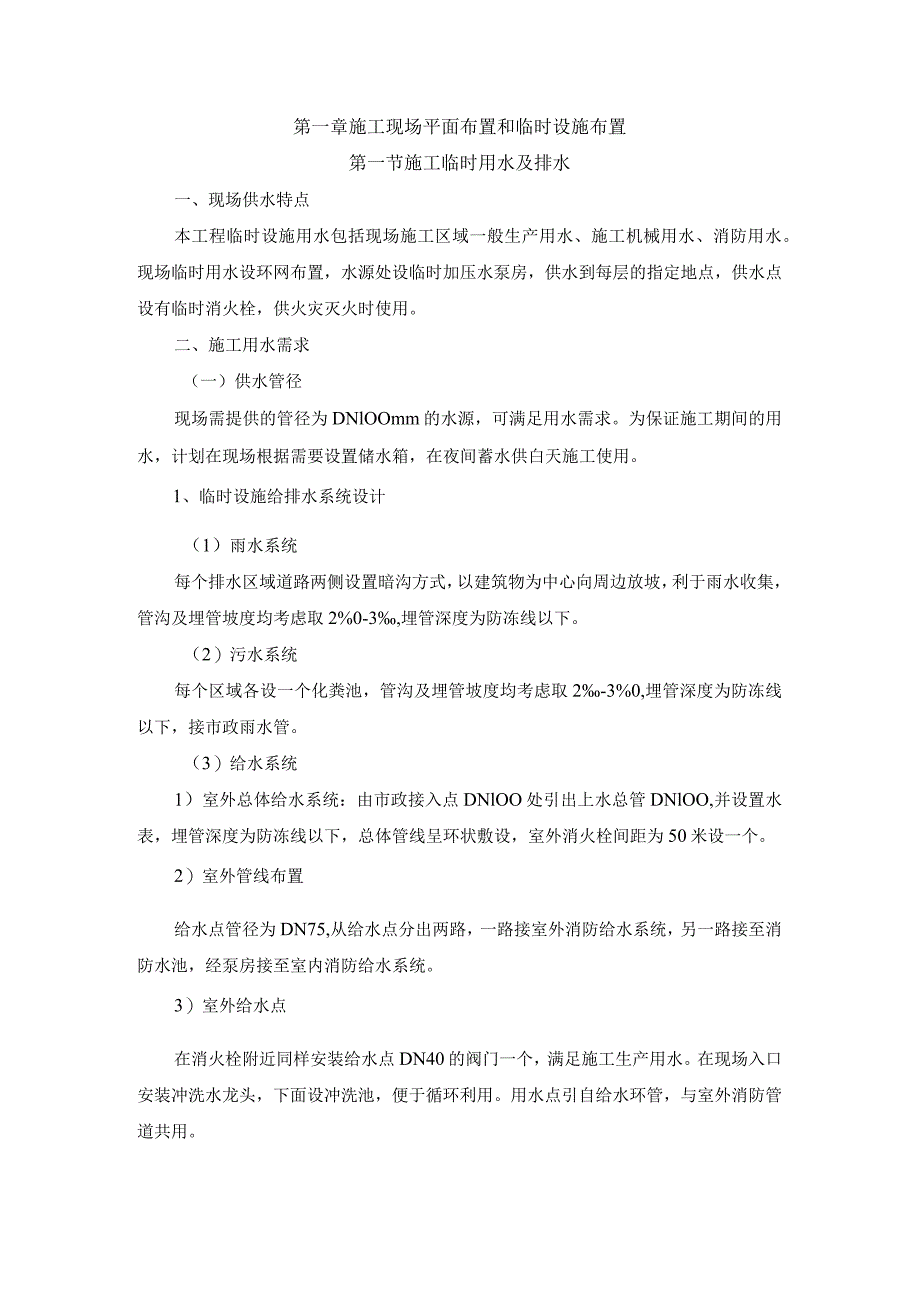

1、第一章施工现场平面布置和临时设施布置第一节施工临时用水及排水一、现场供水特点本工程临时设施用水包括现场施工区域一般生产用水、施工机械用水、消防用水。现场临时用水设环网布置，水源处设临时加压水泵房，供水到每层的指定地点，供水点设有临时消火栓，供火灾灭火时使用。二、施工用水需求（一）供水管径现场需提供的管径为DNlOOmm的水源，可满足用水需求。为保证施工期间的用水，计划在现场根据需要设置储水箱，在夜间蓄水供白天施工使用。1、临时设施给排水系统设计（1）雨水系统每个排水区域道路两侧设置暗沟方式，以建筑物为中心向周边放坡，利于雨水收集，管沟及埋管坡度均考虑取2%0-3,埋管深度为防冻线以下。（2）污
2、水系统每个区域各设一个化粪池，管沟及埋管坡度均考虑取2-3%0,埋管深度为防冻线以下，接市政雨水管。（3）给水系统1）室外总体给水系统：由市政接入点DNlOO处引出上水总管DNlOO,并设置水表，埋管深度为防冻线以下，总体管线呈环状敷设，室外消火栓间距为50米设一个。2）室外管线布置给水点管径为DN75,从给水点分出两路，一路接室外消防给水系统，另一路接至消防水池，经泵房接至室内消防给水系统。3）室外给水点在消火栓附近同样安装给水点DN40的阀门一个，满足施工生产用水。在现场入口安装冲洗水龙头，下面设冲洗池，便于循环利用。用水点引自给水环管，与室外消防管道共用。4）管道埋设及保温要求临时水管的

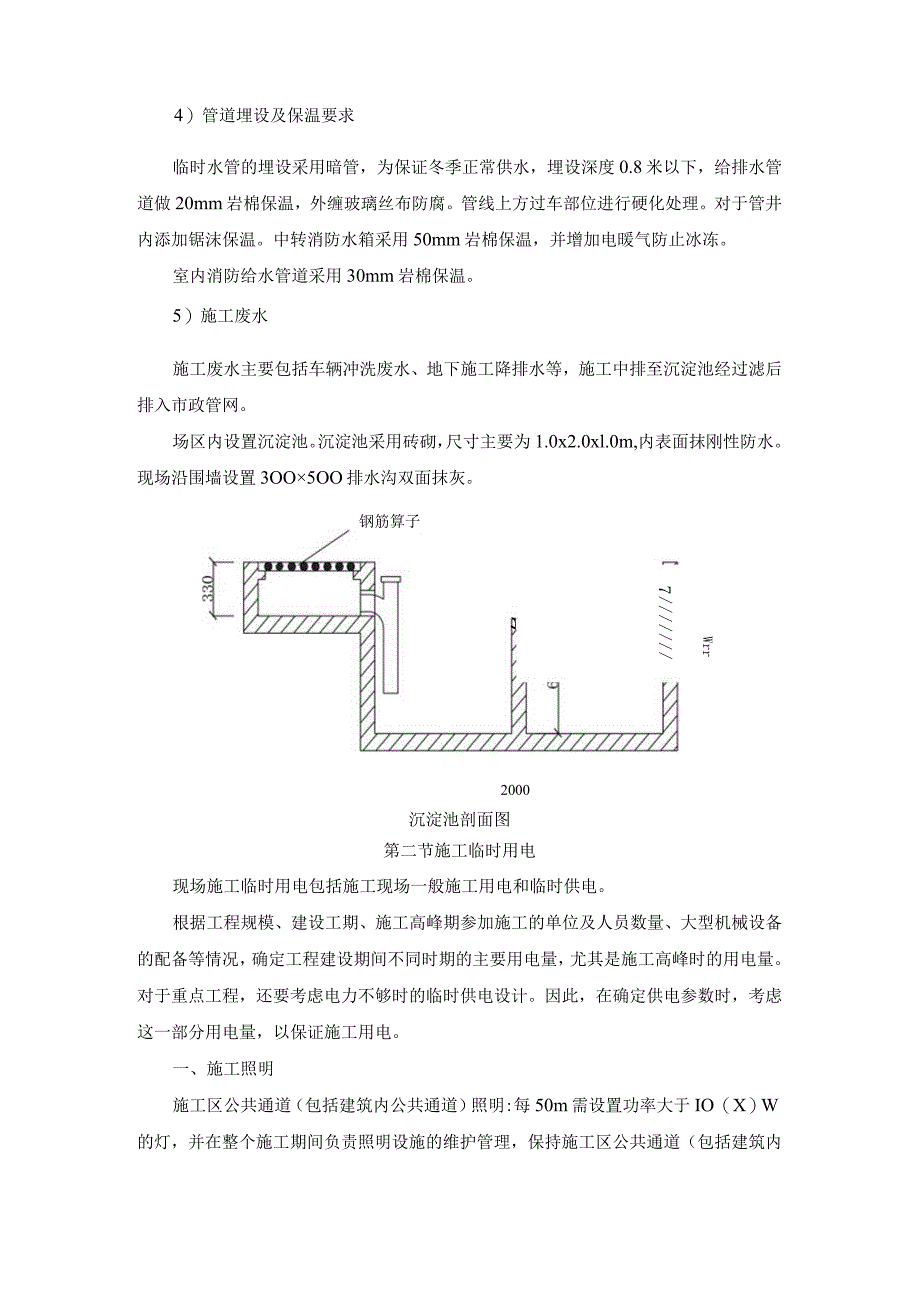

3、埋设采用暗管，为保证冬季正常供水，埋设深度0.8米以下，给排水管道做20mm岩棉保温，外缠玻璃丝布防腐。管线上方过车部位进行硬化处理。对于管井内添加锯沫保温。中转消防水箱采用50mm岩棉保温，并增加电暖气防止冰冻。室内消防给水管道采用30mm岩棉保温。5）施工废水施工废水主要包括车辆冲洗废水、地下施工降排水等，施工中排至沉淀池经过滤后排入市政管网。场区内设置沉淀池。沉淀池采用砖砌，尺寸主要为1.0x2.0xl.0m,内表面抹刚性防水。现场沿围墙设置3OO5OO排水沟双面抹灰。钢筋算子2000Wrr7/Zzzz沉淀池剖面图第二节施工临时用电现场施工临时用电包括施工现场一般施工用电和临时供电。根据

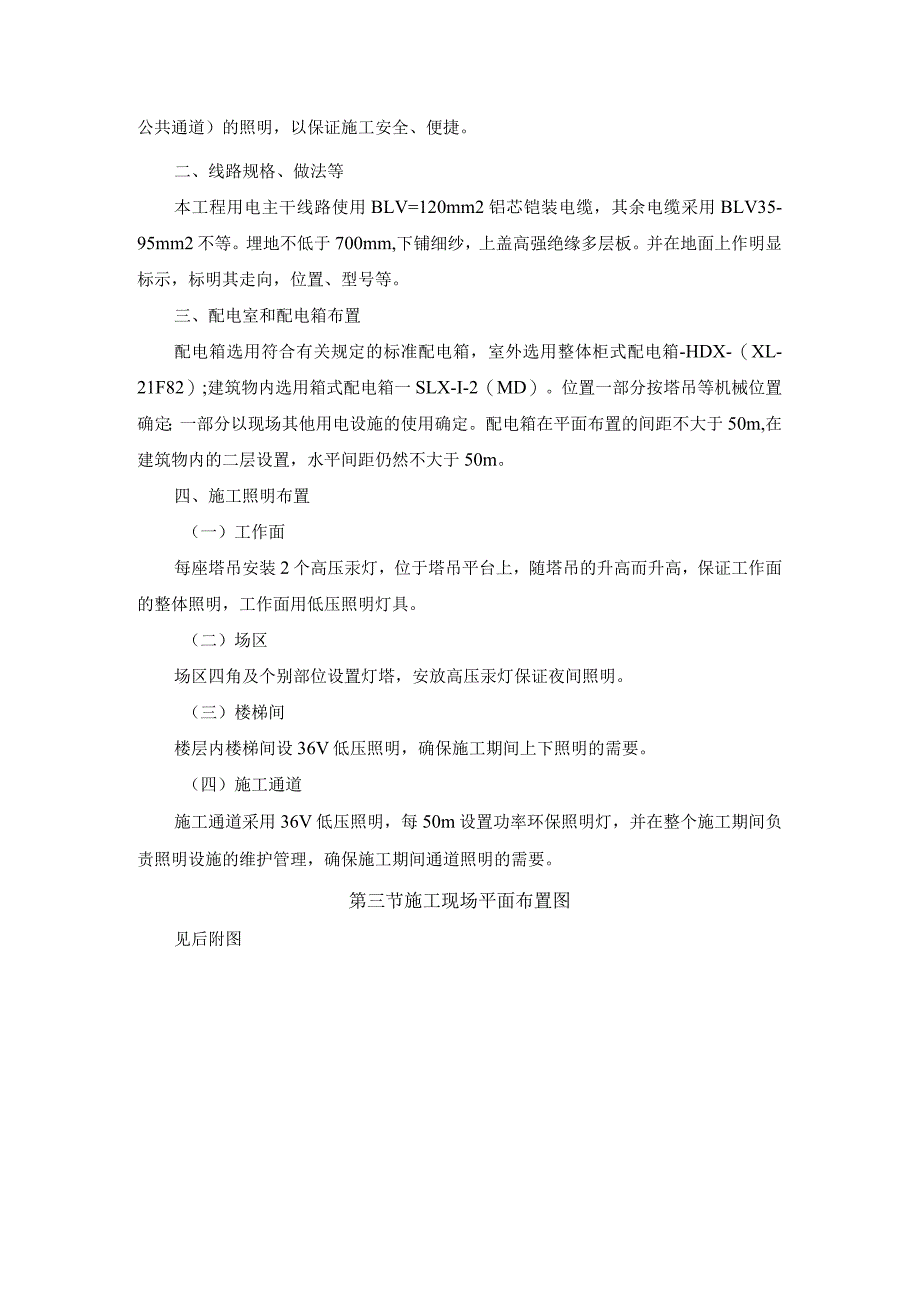

4、工程规模、建设工期、施工高峰期参加施工的单位及人员数量、大型机械设备的配备等情况，确定工程建设期间不同时期的主要用电量，尤其是施工高峰时的用电量。对于重点工程，还要考虑电力不够时的临时供电设计。因此，在确定供电参数时，考虑这一部分用电量，以保证施工用电。一、施工照明施工区公共通道（包括建筑内公共通道）照明:每50m需设置功率大于IO（X）W的灯，并在整个施工期间负责照明设施的维护管理，保持施工区公共通道（包括建筑内公共通道）的照明，以保证施工安全、便捷。二、线路规格、做法等本工程用电主干线路使用BLV=120mm2铝芯铠装电缆，其余电缆采用BLV35-95mm2不等。埋地不低于700mm,下铺
5、细纱，上盖高强绝缘多层板。并在地面上作明显标示，标明其走向，位置、型号等。三、配电室和配电箱布置配电箱选用符合有关规定的标准配电箱，室外选用整体柜式配电箱-HDX-（XL-21F82）;建筑物内选用箱式配电箱一SLX-I-2（MD）。位置一部分按塔吊等机械位置确定；一部分以现场其他用电设施的使用确定。配电箱在平面布置的间距不大于50m,在建筑物内的二层设置，水平间距仍然不大于50m。四、施工照明布置（一）工作面每座塔吊安装2个高压汞灯，位于塔吊平台上，随塔吊的升高而升高，保证工作面的整体照明，工作面用低压照明灯具。（二）场区场区四角及个别部位设置灯塔，安放高压汞灯保证夜间照明。（三）楼梯间楼层
6、内楼梯间设36V低压照明，确保施工期间上下照明的需要。（四）施工通道施工通道采用36V低压照明，每50m设置功率环保照明灯，并在整个施工期间负责照明设施的维护管理，确保施工期间通道照明的需要。第三节施工现场平面布置图见后附图第四节现场用地及围墙、道路规划一、施工现场围墙进场后我单位按天津市文明施工要求在现场设置连续封闭彩板围挡。高度2.5m。二、现场道路规划及交通组织为了满足施工需求，对施工用临时道路有较高的要求，因此，制定出科学合理、切实可行的施工道路和交通运输解决方案，将在很大程度上提高施工的工作效率。三、场内外道路的特点和要求（一）与周围环境的协调我们将按照天津市各级有关管理部门有关规定
7、，对外运散装材料、工程垃圾和工程渣土及产生扬尘的废弃物等，在装载过程中，采取喷淋压尘等措施。运输时必须采用封盖严密的工程车辆。避免车辆对沿途道路造成污染、损坏和噪声干扰。（二）场内道路的特点和要求为满足工程所需的混凝土、钢筋、机电设备等顺利完成运输，在场区内设置临时路。四、场内外交通组织（一）出入口设置出入口大门宽度在IOm左右。进场后在入口处面处设置排水沟，沉淀池，排向市政管网。现场设专人做好安全保卫工作。现场入口处浇筑20030Omm厚C20混凝土路面，设置沉淀池和车辆冲洗设施。正对大门入口处，设置醒目提示车辆等进入施工现场，必须注意施工安全,服从现场人员指挥等。（二）场内道路设置现场道路
8、，主要用于施工人员通行及较小型车辆通行，道路每日进行喷淋降尘，日常设专人进行清扫、喷淋、维护等。（三）车辆冲洗设施为避免出场车辆车轮带泥,污染场外道路,在出入口位置设置车辆冲洗设施,并设置沉淀池、冲车泵等。第五节现场生活、办公设施及构造做法一、生活设施（一）宿舍1、民工宿舍区设置双层彩板房，宿舍由专职人员进行管理安排。2、宿舍内要经常清扫和消毒，保持室内及环境清洁卫生。3、宿舍间甬道采取花砖铺装，设置部分绿化。设置排水沟，保证良好排水,生活垃圾采用封盖密闭容器，严禁乱泼乱倒垃圾、污水。4、宿舍实行封闭的物业化管理，建立各项管理制度，设专人负责。（二）食堂1、食堂设置在生活区内，根据宿舍区大小设
9、置食堂，由专人管理。2、食堂内要经常清扫和消毒，保持室内及环境清洁卫生。3、食堂设专人负责，炊事人员必须由当地卫生检疫部门发放的体检合格证。建立各项管理制度，实行封闭化管理。（三）淋浴室1、淋浴室设置在生活区内，根据宿舍区大小设置浴室，由专人管理。2、浴室内要经常清扫和消毒，保持室内及环境清洁卫生。3、淋浴室前甬道采取花砖铺装，设置部分绿化。设置排水沟，保证良好排水，垃圾采用封盖密闭容器，严禁乱泼乱倒。4、淋浴室设专人负责，建立各项管理制度，实行封闭化管理。（四）垃圾站采用机砖砌筑90Omm高挡墙，墙面和地面铺贴瓷砖，设排水沟和冲洗水源一个。设专人打扫，定期清运。二、办公设施办公区采用双层“轻
10、钢结构标准型拼装系列活动板房”搭设。（一）会议室设大会议室一间，60m2,小会议室一间，20m2兼做来宾接待室。采用“轻钢结构标准型拼装系列活动板房”搭设，地面铺贴石材。会议室内配备相应会议桌等办公家具，悬挂本工程和本企业的宣传图片资料等。接待室内展示本项目部历年来的工程业绩，获奖情况、工程照片以及项目文化等。会议室还配备幻灯机、投影仪、音响等设备，以供工程之用。（二）办公室设办公室每标准间15m2o采用“轻钢结构标准型拼装系列活动板房”搭设，地面铺贴石材或木地板。室内配备桌椅等办公家具，悬挂办公室管理制度及相应岗位职责，图纸等。（三）样品室设样品室一间60m2o采用“轻钢结构标准型拼装系列活动板房”搭设，地面铺贴石材。室内配备相应铁制货柜若干，存放工程样品，做好标识，标明使用部位、验收标准等。主要为保证工程质量之用。
