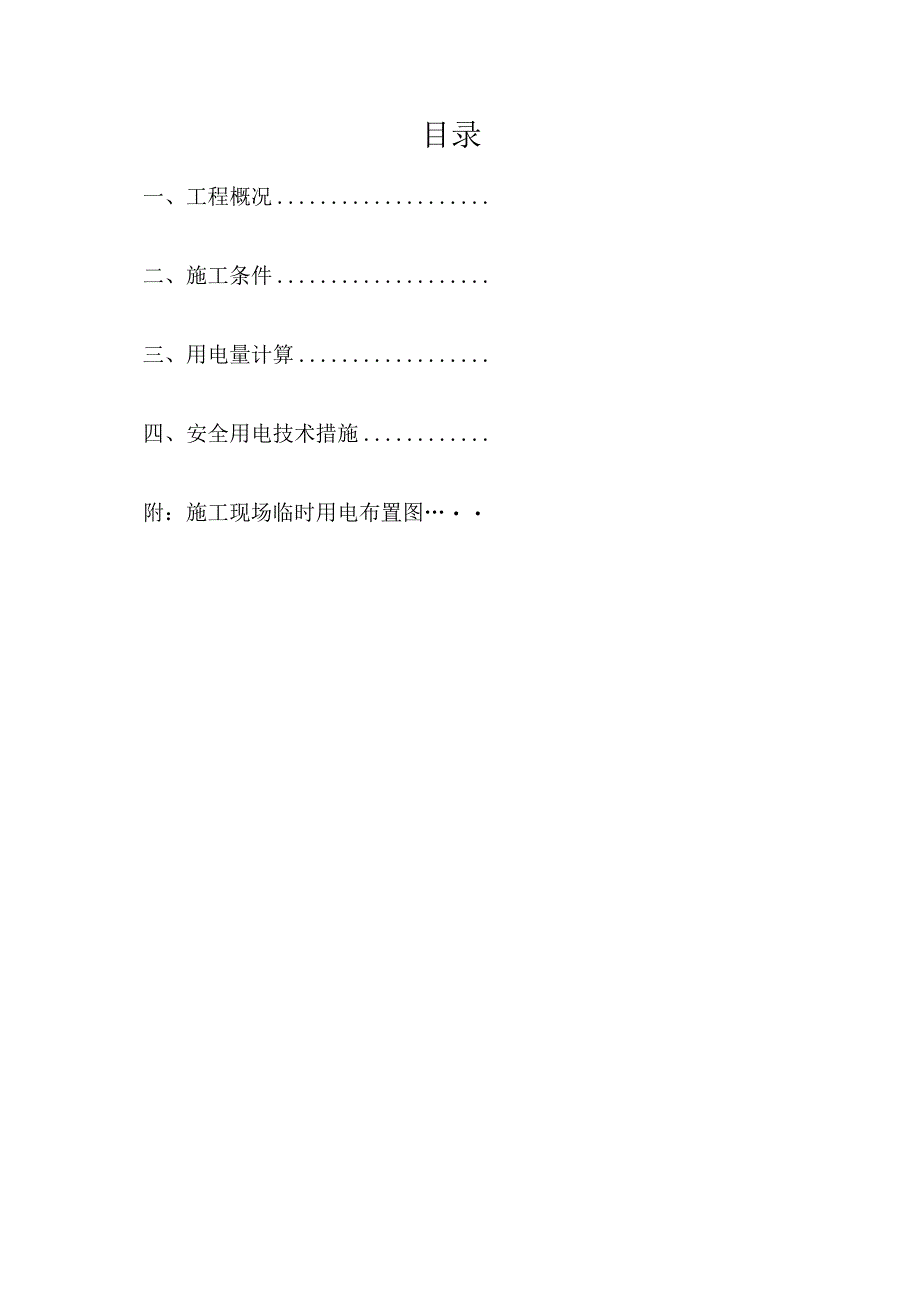

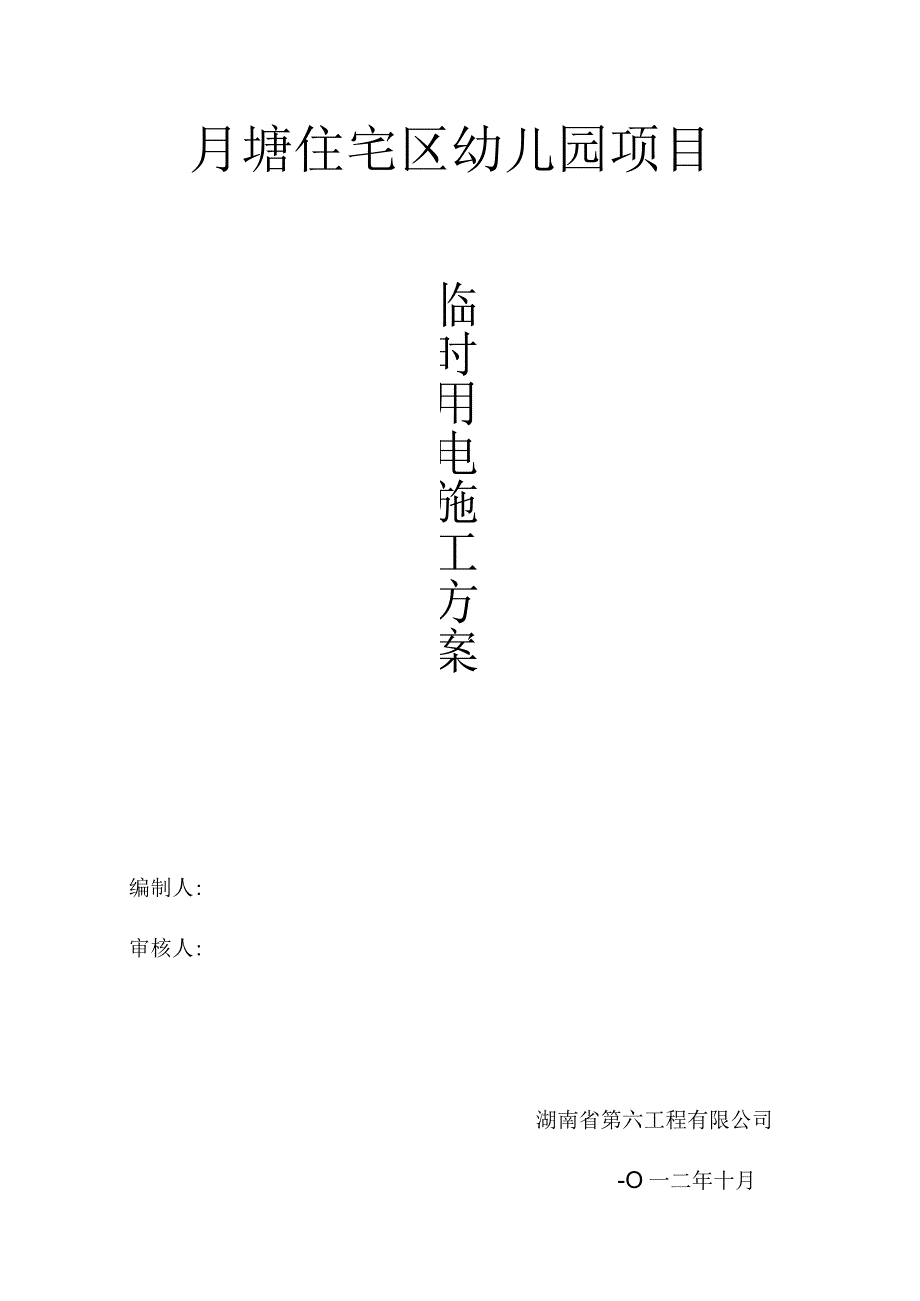

1、月塘住宅区幼儿园项目临时用电施工方案编制人:审核人:湖南省第六工程有限公司-O一二年十月目录一、工程概况二、施工条件三、用电量计算四、安全用电技术措施附：施工现场临时用电布置图施工现场临时用电施工组织设计一、工程概况1.1 工程名称：月塘住宅区幼儿园建设项目1.2 建设地点：长沙市雨花区圭塘办事处月塘村月塘住宅小区内1.3 工程性质：新建工程1.4 建设单位：长沙金锐房地产开发有限公司1.5 监理单位：湖南省华誉建设工程监理咨询有限责任公司1.6 设计单位：湖南省建筑设计院1.7 施工承包单位：湖南省第六工程有限公司二、缸辘1、本工程由甲方提供变压器，变电室外接总电表箱，由总电表箱外接二个总配
2、电箱，分别为600A（一号总箱）、400A（二号总箱），提供施工区和办公区用电。由一号总箱分向加工场两个分箱，搅拌站一个分箱，分管搅拌机、混凝土泵等用电；钢筋加工棚分箱，分管钢筋加工各种机械设备以及提升机用电，每个设备配备一个开关箱。2、施工现场采用380V低压供电，设两处配电总箱，内有独立计量设备，本工程临时用电采用TN-S系统供电。3、根据施工现场用电设备布置情况，总线采用砌筑300X500电缆沟铺设，电缆下垫5cm厚细沙，上部用细沙填埋，顶部采用3cm厚砂浆抹平，干线均采用电缆线埋地敷设。4、按照JGJ46-2005规定制定临时用电施工方案，临时用电接地电阻Rcos.经过计算得到Ii=1
3、50.2.Ao根据上式计算所得结果，查表得出以下铜芯导线类型及其截面积分可供选择：VV电缆一7Omm2,安全载流量为165A注：三相四线制线路的N线和PE线截面不小于相线截面的50%,单相线路的零线截面与相线截面相同。(三)、2分箱1、配电导线截面计算：IOXPt经过计算得到12=154.3A,根据上式计算所得结果，查表得出以下铜芯导线类型及其截面积分可供选择：VV电缆一7Omm2,安全载流量为165A注：三相四线制线路的N线和PE线截面不小于相线截面的50%,单相线路的零线截面与相线截面相同。(九)、2#总箱1、根据1#总箱分配其总功率为P=20+50=702、配电导线截面计算：根据以上的施
4、工机械用电负荷及电传输距离，进行总导线的截面计算：按导线的允许电流选择：三相四线制低压线路上的电流可以按照下式计算：(规范规定需要三相四线制配电的电缆线路必须采用五芯电缆)：其中I线路工作电流值（八）;U线路工作电压值(V),三相四线制低压时取380V。Coso用电设备功率因数，一般建筑工地取0.85经过计算得到I=IoOOX70x0.6/(1.732x38OX0.85)=75A根据上式计算所得结果，查表得出以下铜芯导线类型及其截面积分可供选择：VV电缆一25.OOmm2,安全载流量为80A注：三相四线制线路的N线和PE线截面不小于相线截面的50%,单相线路的零线截面与相线截面相同。3.按导线
5、的允许电压降校核：配电导线截面的电压可以按照下式计算：g,-1,c,7CSCSlj其中e导线电压降(%),对工地临时网路取7%;P一各段线路负荷计算功率(kW),即计算用电量；1.各段线路长度(m);C材料内部系数，三相四线铜线取77.0,三相四线铝线取46.3;S导线截面积(mm?);M各段线路负荷矩(kW.m)。经过计算得到：S=M(0.07C)=7525(0.0777.0100)=3.5mm2由导线的允许电流及导线的允许电压降校核，分别计算出的导线截面进行比较，取大值；最后得出如下结果供使用者参考选择：VV电缆一25.OOmm2安全载流量为80A注：三相四线制线路的N线和PE线截面不小于
6、相线截面的50%,单相线路的零线截面与相线截面相同。(十)、选择总箱中漏电保护器：DZ10L-2503o(十一)、此计算数据仅考虑用电机械高峰期情况，实际现场用电绝大部分时间会小于计算数值。四、安全用电技术措施(一)安全用电技术措施1.保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4）,就可减少触电事故发生。2 .接地装置分类接地装置，就是接地线和接地体的合称（总和），它包括接地线和接地体。接地
7、线，又分为接地干线和接地支线。接地体，又分为自然接地体和人工接地体。接地装置的安全技术要求：接地体或地下接地线，均不得采用铝导体制做。垂直接地体，宜采用圆钢。接地线焊接塔接长度，必须符合以下技术要求。接地干线，通常要求其截面不得小于100mm2；接地支线，通常要求其截面不得于48mr112采用自然接地体时，可充分利用施工现场的主体金属结构或基础钢筋硅工程的基础结构，严禁利用易燃、易爆物的金属管道作为接地体。序号项目技术要求检查方法1搭接长度扁钢22b尺量圆钢26d（双面焊）圆钢和扁钢26d（双面焊）2扁钢搭接焊的棱边数3观察注：b为扁钢宽度，d为圆钢直径。3 .保护接零在电源中性点直接接地的低
8、压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，保护零线是否与工作零线分开。本工程临时用电系统为TN-S系统TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线
9、不许断线。在供电末端应将PE线做重复接地。不管采用保护接地还是保护接零，必须注意：在同一系统中不允许对一部分设备采取接地，对另一部分采取接零。因为在同一系统中，如果有的设备采取接地，有的设备采取接零，则当采取接地的设备发生碰壳时，零线电位将升高，而使所有接零的设备外壳都带上危险的电压。4 .防雷措施(1)在土壤电阻率低于200Qm区域的电杆上可不另设防雷接地装置，但在配电室的架空进线或出线处应将绝缘子铁脚与配电室的接地装置相连接。(2)施工现场内的起重机、井字架、龙门架等机械设备，以及钢脚手架和正在施工的在建工程等的金属结构，若在相邻建筑物、构筑物的防雷装置的保护范围以外，并在下表规定范围内，
10、则应安装防雷装置。表4-5年平均雷暴日和机械设备安装防雷装置高度地区现场平均雷暴日(天)(T)机械设备高度(In)T155015T4023540T90220T290及雷害区特别严重的地区12(3)若最高机械设备上的避雷针(接闪器)其保护范围能覆盖其他设备，且最后退出现场，则其他设备可不设防雷装置。保护范围可按滚球法确定。(4)各机械设备的防雷引下线，可利用该设备的金属结构体，但应保证电气连接。(5)机械设备上的避雷针(接闪器)长度应为12m。塔式起重机可不另设避雷针(接闪器)。(6)施工现场内所有防雷装置的冲击接地电阻不得大于30Q。做防雷接地的电气设备，必须同时做重复接地；同一台电气设备的重
11、复接地与防雷接地可使用同一个接地体，接地电阻应符合重复接地电阻值的要求。(8)安装避雷针(接闪器)的机械设备，所有固定的动力、控制、照明、信号及通信线路宜采用钢管敷设。钢管与该机械设备的金属结构体应做电气连接。5 .设置漏电保护器(1)施工现场的总配电箱和开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。(2)开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。(3)漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。(4)漏电保护器的选择应符合国标GB6829-86漏电动作保护器(乘IJ余电流动作保护器)的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA,额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA,额定漏电动作时间应小于0.Is。6 .安全电压安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害的电压。国标GB3805-83安全电压中规定，安全电压值的等级有36、24、12、6
