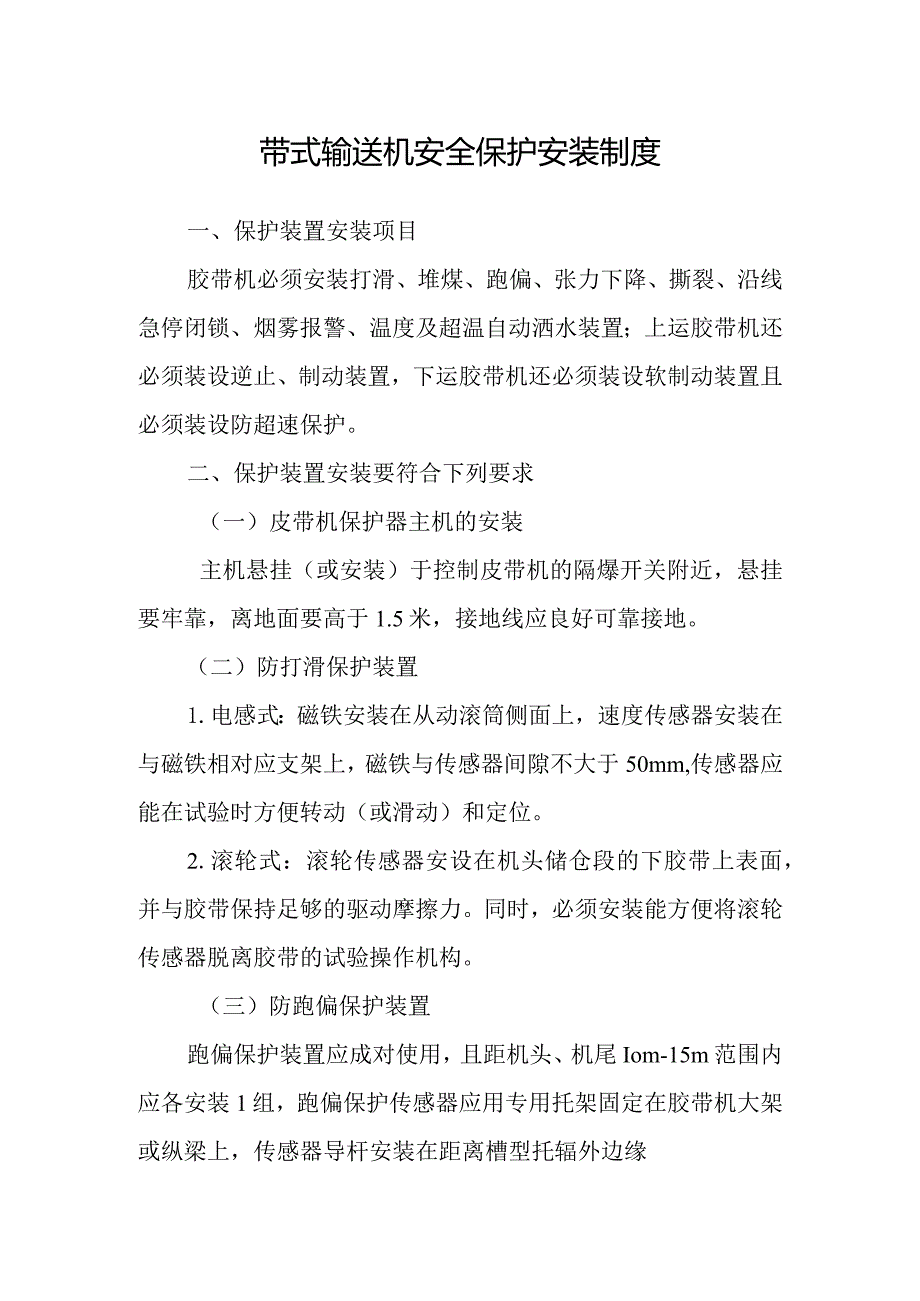

1、带式输送机安全保护安装制度一、保护装置安装项目胶带机必须安装打滑、堆煤、跑偏、张力下降、撕裂、沿线急停闭锁、烟雾报警、温度及超温自动洒水装置；上运胶带机还必须装设逆止、制动装置，下运胶带机还必须装设软制动装置且必须装设防超速保护。二、保护装置安装要符合下列要求（一）皮带机保护器主机的安装主机悬挂（或安装）于控制皮带机的隔爆开关附近，悬挂要牢靠，离地面要高于1.5米，接地线应良好可靠接地。（二）防打滑保护装置1.电感式：磁铁安装在从动滚筒侧面上，速度传感器安装在与磁铁相对应支架上，磁铁与传感器间隙不大于50mm,传感器应能在试验时方便转动（或滑动）和定位。2.滚轮式：滚轮传感器安设在机头储仓段的

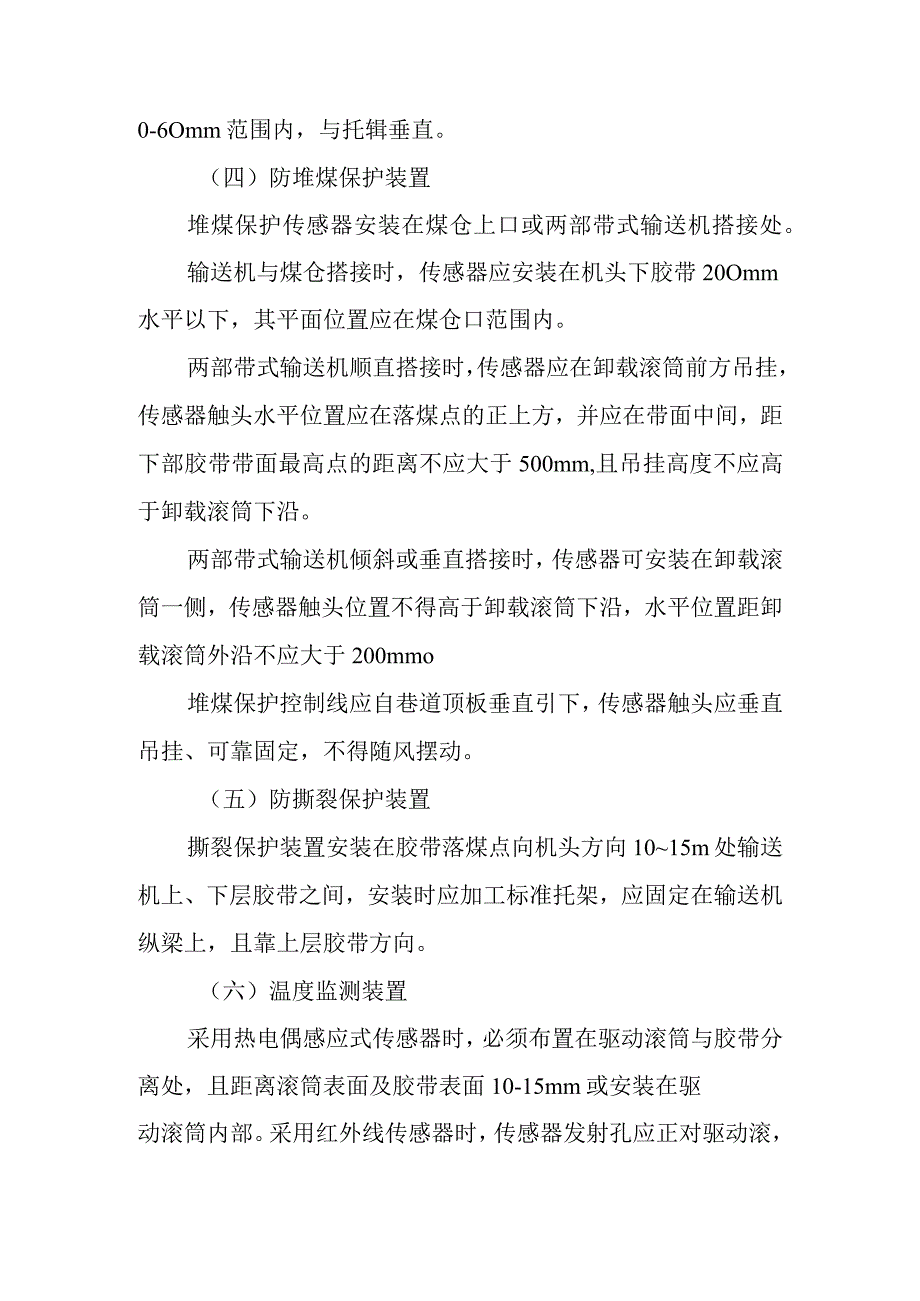

2、下胶带上表面，并与胶带保持足够的驱动摩擦力。同时，必须安装能方便将滚轮传感器脱离胶带的试验操作机构。（三）防跑偏保护装置跑偏保护装置应成对使用，且距机头、机尾Iom-15m范围内应各安装1组，跑偏保护传感器应用专用托架固定在胶带机大架或纵梁上，传感器导杆安装在距离槽型托辐外边缘0-6Omm范围内，与托辑垂直。（四）防堆煤保护装置堆煤保护传感器安装在煤仓上口或两部带式输送机搭接处。输送机与煤仓搭接时，传感器应安装在机头下胶带20Omm水平以下，其平面位置应在煤仓口范围内。两部带式输送机顺直搭接时，传感器应在卸载滚筒前方吊挂，传感器触头水平位置应在落煤点的正上方，并应在带面中间，距下部胶带带面最高
3、点的距离不应大于500mm,且吊挂高度不应高于卸载滚筒下沿。两部带式输送机倾斜或垂直搭接时，传感器可安装在卸载滚筒一侧，传感器触头位置不得高于卸载滚筒下沿，水平位置距卸载滚筒外沿不应大于200mmo堆煤保护控制线应自巷道顶板垂直引下，传感器触头应垂直吊挂、可靠固定，不得随风摆动。（五）防撕裂保护装置撕裂保护装置安装在胶带落煤点向机头方向1015m处输送机上、下层胶带之间，安装时应加工标准托架，应固定在输送机纵梁上，且靠上层胶带方向。（六）温度监测装置采用热电偶感应式传感器时，必须布置在驱动滚筒与胶带分离处，且距离滚筒表面及胶带表面10-15mm或安装在驱动滚筒内部。采用红外线传感器时，传感器发

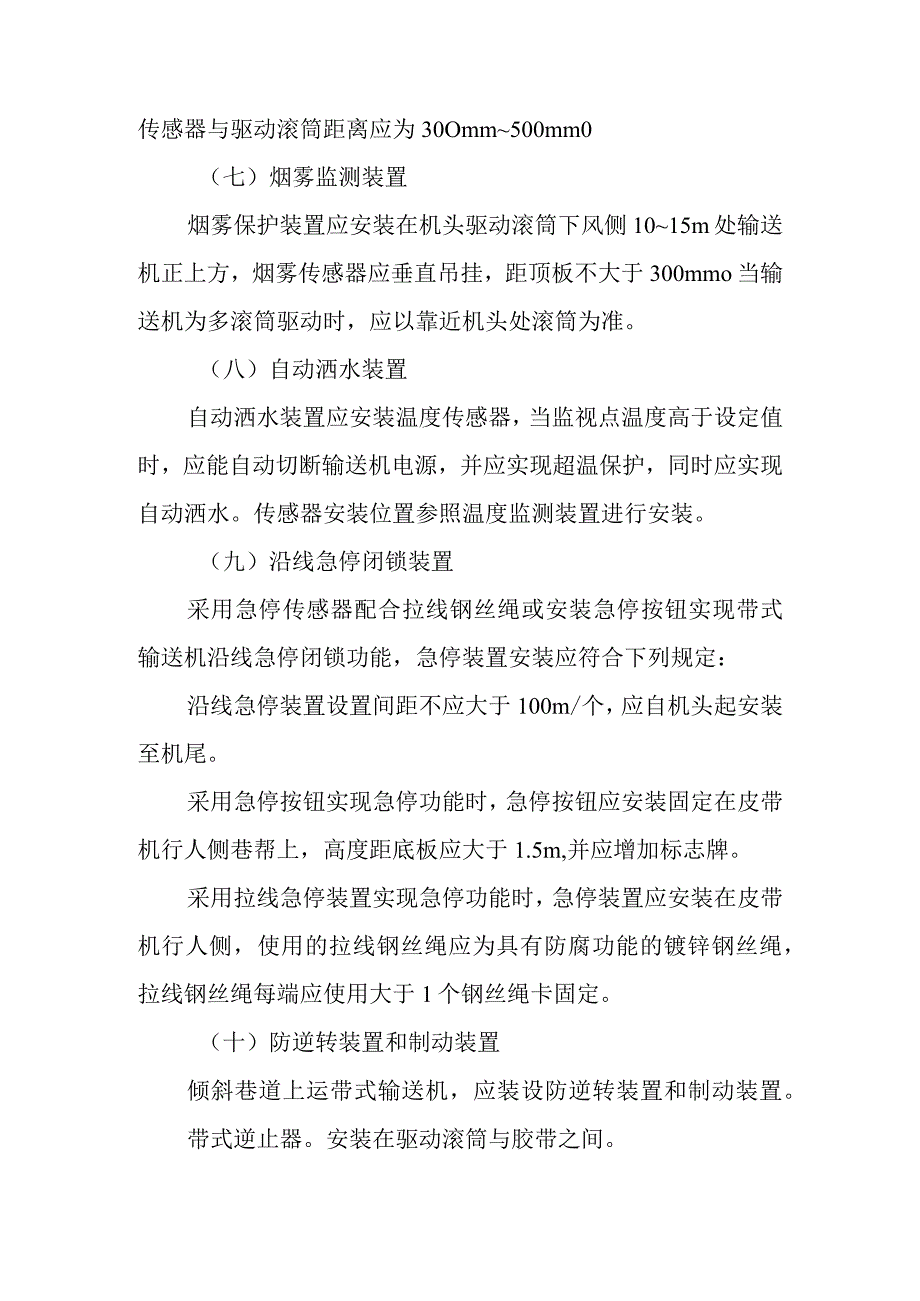

4、射孔应正对驱动滚，传感器与驱动滚筒距离应为30Omm500mm0（七）烟雾监测装置烟雾保护装置应安装在机头驱动滚筒下风侧1015m处输送机正上方，烟雾传感器应垂直吊挂，距顶板不大于300mmo当输送机为多滚筒驱动时，应以靠近机头处滚筒为准。（八）自动洒水装置自动洒水装置应安装温度传感器，当监视点温度高于设定值时，应能自动切断输送机电源，并应实现超温保护，同时应实现自动洒水。传感器安装位置参照温度监测装置进行安装。（九）沿线急停闭锁装置采用急停传感器配合拉线钢丝绳或安装急停按钮实现带式输送机沿线急停闭锁功能，急停装置安装应符合下列规定：沿线急停装置设置间距不应大于100m/个，应自机头起安装至机
5、尾。采用急停按钮实现急停功能时，急停按钮应安装固定在皮带机行人侧巷帮上，高度距底板应大于1.5m,并应增加标志牌。采用拉线急停装置实现急停功能时，急停装置应安装在皮带机行人侧，使用的拉线钢丝绳应为具有防腐功能的镀锌钢丝绳，拉线钢丝绳每端应使用大于1个钢丝绳卡固定。（十）防逆转装置和制动装置倾斜巷道上运带式输送机，应装设防逆转装置和制动装置。带式逆止器。安装在驱动滚筒与胶带之间。滚柱逆止器，按说明书要求安装在减速器高速上。异形块逆止器，按说明书要求安装在输送机驱动滚筒机架或地基上。电液推杆闸瓦制动器，按说明书要求安装在减速器输入轴上。其他形式的逆转装置和制动装置，按说明书要求安装。（十一）软制动
6、装置和防超速保护装置倾斜巷道下运时，应当装设软制动装置且必须装设防超保护装置。各种软制动装置按说明书要求安装。（十二）输送带张紧力下降保护装置主要运输巷道使用的带式输送机必须装设输送带张力下降保护装置。输送带张紧力下降保护装置按产品说明书要求安装。其它带式输送机张力下降保护装置，可采用沿线急停装置原理进行安装，急停装置安装在涨紧车后方并固定在机架上，急停拉线在涨紧车生根且具有冗余度，确保保护有效。三、保护装置传感器的试睑方法（一）速度传感器1.滚轮式：在开车的时候把测速轮抬高离开带面，在预先设定的时间内没有感应到速度信号，速度传感器就会给主机发出停车信号，皮带机停止运转。2,磁铁式：皮带机运行
7、状态下，将速度传感器从机架上拿开，速度传感器感应不到转速就会报警给主机发出停车信号；皮带机在停止状态下把传感器拿走后开启皮带速度传感器感应不到转速就会报警停车；皮带机开关处于停电闭锁状态下开启皮带，皮带机主机保护吸合后在设定时间内报警停机。（二）温度传感器可以通过温度传感器上试验按钮进行检测或是用超过70度的水淋浇进行检测。（三）煤位传感器1 .电子式传感器：当煤位传感器与煤堆接触电阻小于IMQ时，煤位应动作。当人手握住煤位的探头时（或铁器触碰时），煤位保护动作。2 .机械式传感器：当手动将传感下方配重偏移后传感器内长开点闭合，主机煤位保护动作并停车。（四）烟雾传感器可以通过烟雾传感器上试验按钮进行检测。（五）跑偏传感器人为的拨动跑偏传感器的跑偏探杆，当跑偏探杆偏离中心位置超过30。时，皮带机主机应报警动作。（六）沿线紧急停车（急停）通过拉动钢丝绳带动急停传感器上拉环拉动进行检测。（七）纵撕保护采用按压方式在纵撕传感器上，通过信号传输至主机保护进行检测。（八）自动洒水装置当烟雾或温度保护动作后，主电源板上洒水的长开点闭合，洒水电磁阀得电后动作，打开阀门自动喷水。
