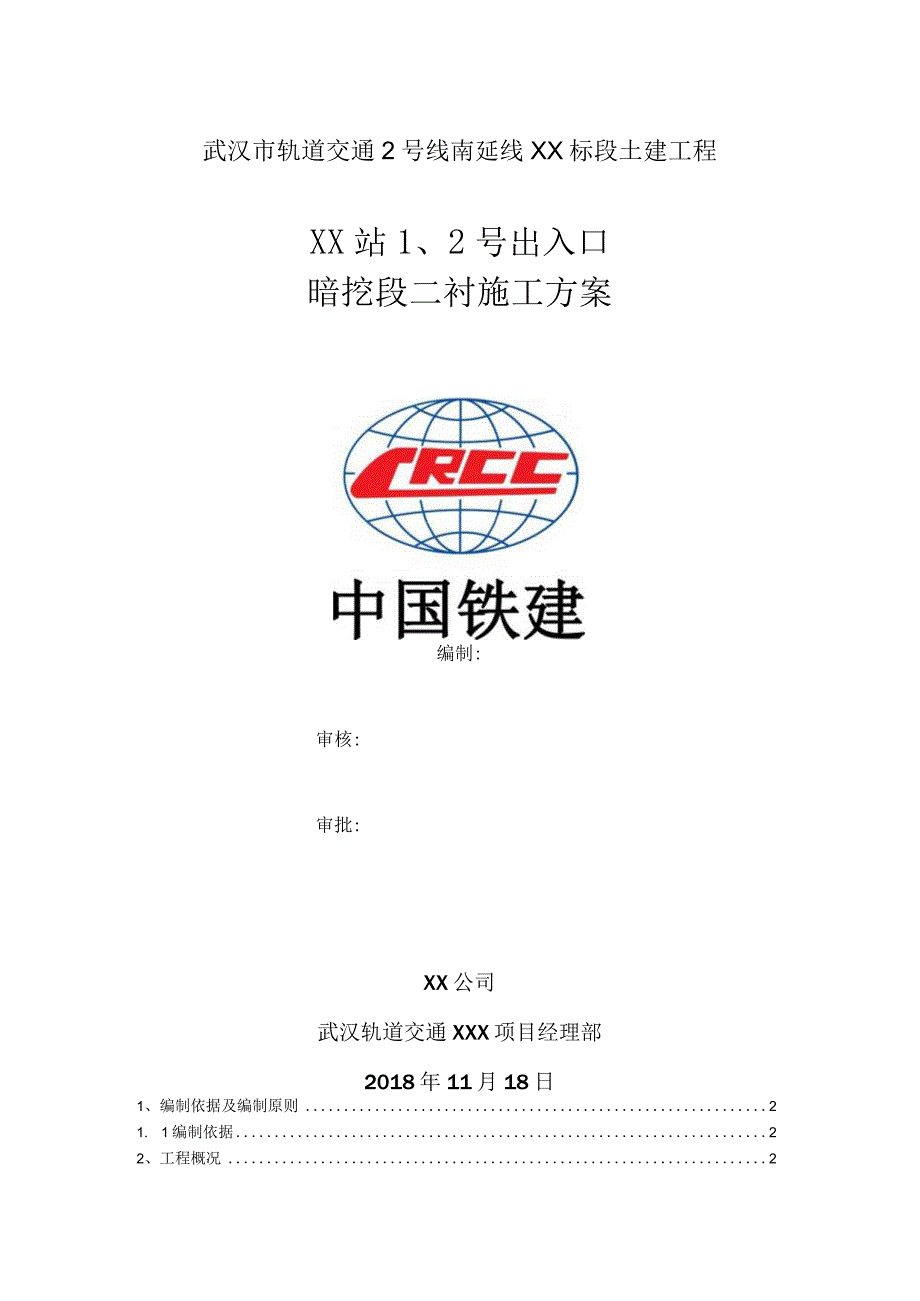

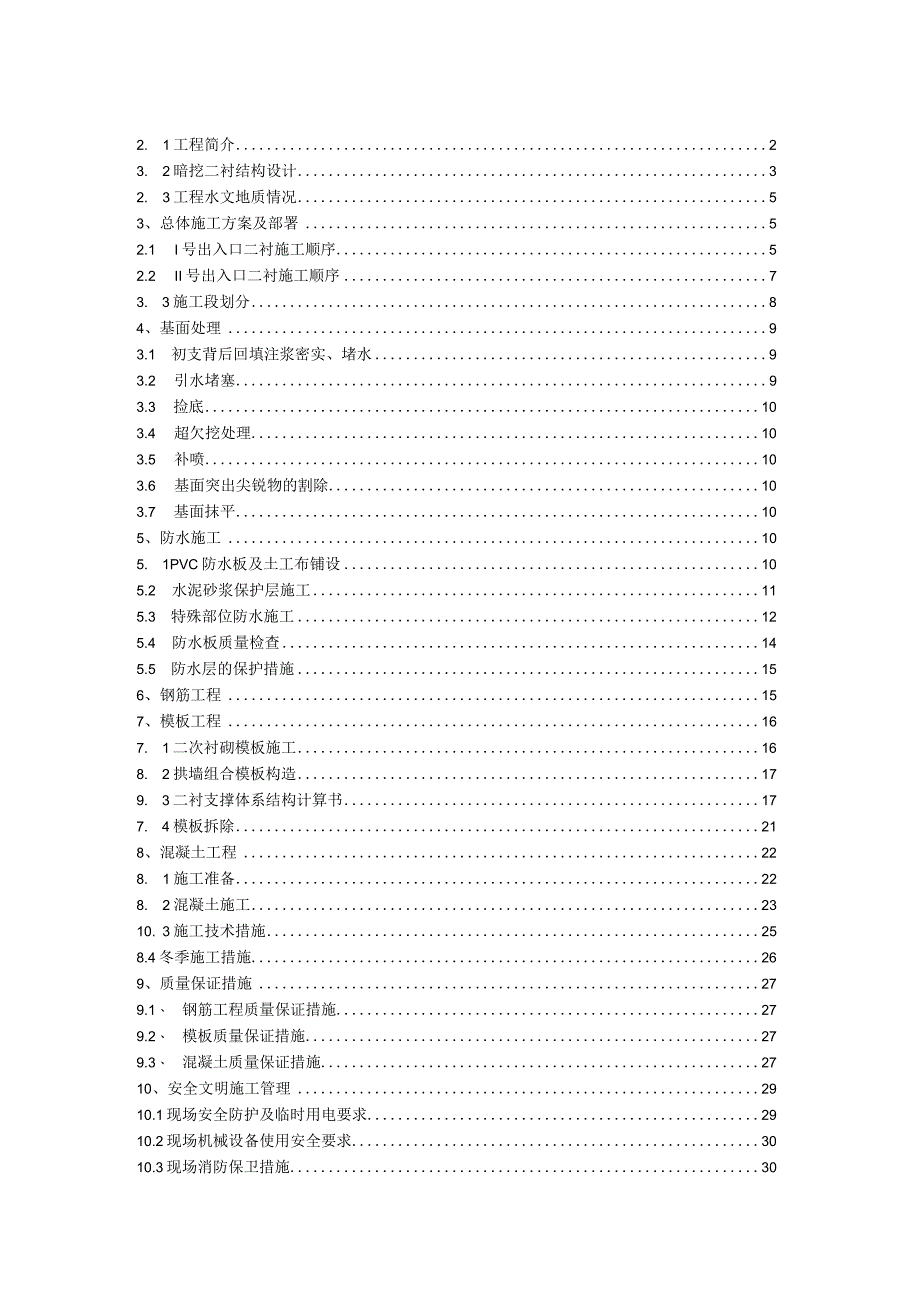

1、武汉市轨道交通2号线南延线XX标段土建工程XX站1、2号出入口暗挖段二衬施工方案编制:审核:审批:XX公司武汉轨道交通XXX项目经理部2018年11月18日1、编制依据及编制原则21. 1编制依据22、工程概况22. 1工程简介23. 2暗挖二衬结构设计32. 3工程水文地质情况53、总体施工方案及部署52.1 I号出入口二衬施工顺序52.2 II号出入口二衬施工顺序73. 3施工段划分84、基面处理93.1 初支背后回填注浆密实、堵水93.2 引水堵塞93.3 捡底103.4 超欠挖处理103.5 补喷103.6 基面突出尖锐物的割除103.7 基面抹平105、防水施工105. 1PVC防水
2、板及土工布铺设105.2 水泥砂浆保护层施工115.3 特殊部位防水施工125.4 防水板质量检查145.5 防水层的保护措施156、钢筋工程157、模板工程167. 1二次衬砌模板施工168. 2拱墙组合模板构造179. 3二衬支撑体系结构计算书177. 4模板拆除218、混凝土工程228. 1施工准备228. 2混凝土施工2310. 3施工技术措施258.4冬季施工措施269、质量保证措施279.1、 钢筋工程质量保证措施279.2、 模板质量保证措施279.3、 混凝土质量保证措施2710、安全文明施工管理2910.1现场安全防护及临时用电要求2910.2现场机械设备使用安全要求3010

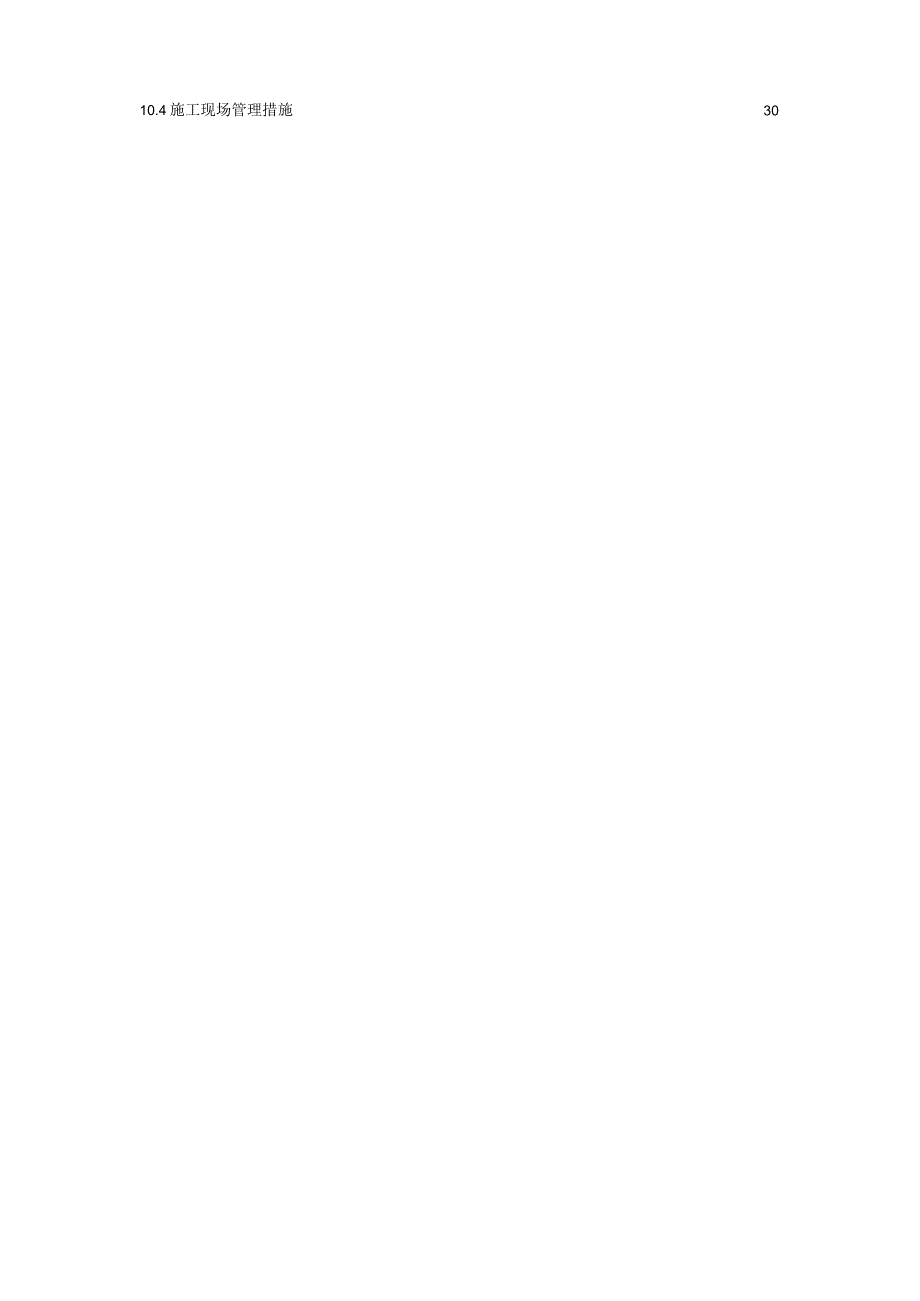

3、.3现场消防保卫措施303010.4施工现场管理措施1、编制依据及编制原则1.1编制依据1、武汉市轨道交通2号线南延线工程施工图设计第四篇车站工程XX站第二册车站结构设计(第四分册)车站附属结构第四部分(I号出入口、II号出入口结构设计)；2、武汉市轨道交通二号线南延线工程勘查第四标段XX站岩土工程详细勘察报告(长江勘测规划设计研究有限责任公司)(2015年5月)；3、武汉市轨道交通二号线南延线工程勘查第四标段XX站补充勘察地质说明(长江勘测规划设计研究有限责任公司)(2016年5月)；4、现行国家施工规范、标准及规程：(1)地下工程防水防水技术规范(GB50108-2008)(2)地下防水工
4、程质量验收规范(GB50208-2011)(3)地下铁道工程施工及验收规范(GB50299-1999)(2003年版)(4)钢筋焊接及验收规程(JGJ18-2012)(5)钢筋机械连接技术规程(JGJ107-2016)(6)混凝土结构工程施工质量验收规范(GB50204-2015)(7)国家及湖北省、武汉市其它相关现行规范、规程(8)危险性较大的分部分项工程安全管理办法建质200987号文5、国家及湖北省、武汉市其它相关现行规范、规程。1.2编制原则1、贯彻“安全第一、质量为本”的总体原则科学设计，指导现场规范化施工，并以确保安全施工为前提；2、保证施工安全、工程质量、文明施工和环境保护等相关
5、符合技术标准和有关法律、法规要求，确保各项目标实现；3、确保暗挖通道施工的安全、顺利，保证暗挖通道施工工期。4、坚持执行设计文件、技术规范和标准的要求，正确选择施工方案，实行全面质量管理措施。2、工程概况2.1工程简介I、11号出入口位于光谷大道西侧，采用明挖顺做法+暗挖法进行施工。I号出入口暗挖段开挖面宽9.0m,高6.712m,通道长44.3m,通道顶覆土埋深5.96m；11号出入口暗挖段开挖面宽7.2m,开挖面高5.6m,通道长36m,通道顶覆土埋深6.9m。I号出入口暗挖段暗挖段开挖方法采用双侧壁导坑法6步开挖施工，II号出入口暗挖段暗挖段开挖方法采用单侧壁导坑法4步开挖施工。初期支护
6、采用喷射混凝土、钢筋网片、锁角锚管和型钢钢架；开挖前采用M08大管棚预加固地层；二衬采用防水钢筋混凝土；初期支护与二衬之间设柔性全包防水层。图2-1：1、2号出入口平面位置图2.2暗挖二衬结构设计I、II号出入口暗挖段二衬结构的相关情况如表2.1所示。表2.1暗挖二衬结构的相关数据名称内容I号出入口断而尺寸(5.2m*3.5m)二衬结构仰拱最大处1050mm(C35,P8)；拱顶拱顶65Omm(C35,P8)；侧墙侧墙：650mm(C35,P8)；II号出入口断面尺寸(7m*4.312m)二衬结构仰拱最大处75Onun(C35,P8)；拱顶拱顶65Omnl(C35,P8)；侧墙侧墙：650mm
7、(C35,P8);ttM08X6,MXhMI)INHM2XJ.5fQ3.0m赵Oomfn(iMMI)8HAU,MMl5(M50mm必嘛ttWl20oMH00m750mm30OmmlIC25Wit50mml所UuJttm奸)Mll立柚400gm2+1.5mmPV珈C20MttiWl图2-21号出入口暗挖结构断面图图2-32号出入口暗挖结构断面图2. 3工程水文地质情况2.1 I号出入口暗挖通道主要穿越地层为6-2粉质粘土、6-3砂质黏土、10-4黏土夹碎(2)II号出入口暗挖通道主要穿越地层为6-2粉质粘土、6-3砂质黏土、10-4黏土夹碎3、总体施工方案及部署2.2 I号出入口二衬施工顺序(1
8、)逐段拆除临时中隔墙及钢架，拆除高度为2.5米，每2米留一根通长立柱工字钢(75cm每3根留一根，50Cm每4褊留一根)。（2）清理干净基面，施工防水板、保护层，铺设钢筋（预埋注浆管），支设模板，浇筑仰拱碎。（3）逐段拆除临时中隔墙及临时仰拱，每2米留一根通长立柱工字钢（75Cm每3根留一根，50Cm每4根留一根，与步骤一一对应）。（4）清理干净基面，施工防水板、保护层，铺设钢筋（预埋注浆管），支设模板，浇筑侧墙及拱顶碎。脚手架采用满堂脚手架形式支设，模板采用钢模板（局部采用木模板），侧墙采用600*1500mm钢模板，拱顶采用150*1500及300*150Omm钢模板。2.3 II号出入口
9、二衬施工顺序（1）逐段拆除临时中隔墙及钢架，拆除高度为2.33米，每2米留一根通长立柱工字钢（50cm每4根留一根）。$（2）清理干净基面，施工防水板、保护层，铺设钢筋（预埋注浆管），支设模板，浇筑仰拱碎。三N（3）逐段拆除临时中隔墙及临时仰拱，每2米留一根通长立柱工字钢（50Cm每4根留一根，与步骤一一对应）。（4）清理干净基面，施工防水板、保护层，铺设钢筋（预埋注浆管），支设模板，浇筑侧墙及拱顶碎。脚手架采用满堂脚手架形式支设，模板采用钢模板（局部采用木模板），侧墙采用600*1500mm钢模板，拱顶采用150*1500及300*1500mm钢模板。3. 3施工段划分暗挖段主体结构采取“纵
10、向分段、从下自上、流水作业”的原则进行施工。按设计图纸，结合施工工艺要求设置施工缝，合理划分施工段。施工缝设在结构受剪力较小且便于施工的部位，环向施工缝取612m左右；纵向水平施工缝设置在底板以上30Cm侧墙上，隧道拱顶、仰拱均不得留置水平施工缝。I号出入口二衬分5仓进行浇注，II号出入口二衬分3仓进行浇注，现场施工时，采取跳仓施工的顺序，I号出入口先施工完成第1仓二衬结构，再施工完成第2仓、第3仓二衬结构，最后施工第4仓、第5仓二衬结构；11号出入口先施工完成第1仓、第2仓二衬结构,最后施工第3仓二衬结构，施工时严格按此顺序施工。图32：2号出入口暗挖段二衬施工段划分示意图4、基面处理初期支
11、护封闭成环，根据监测值拱顶沉降趋于稳定，经测量检查隧道净空满足要求后，在防水板铺设前需进行基面处理，基面处理应达到坚实、平整、圆顺、无明显凹凸物，分为初支背后回填注浆密实、堵水f引水堵塞一捡底一欠挖处理f补喷f基面突出尖锐物的割除或碎鼓包的凿平f基面抹平等几个步骤进行处理。3.1 初支背后回填注浆密实、堵水初支背后回填注浆分为系统注浆f集中注浆两个步骤。(1)系统注浆利用初支背后预埋回填注浆管进行系统连续回填注浆，注浆材料采用1：1水泥单液浆，注浆压力0.5lMPa,注浆量控制采取每环每孔满注且单孔注浆量不超过20T或注浆压力在大于2MPa,注浆方向采取沿隧道纵向从低向高依次进行，完成一个循环
12、即可。(2)集中注浆系统注浆完成后，若仍存在局部渗漏水现象，专门对渗漏水点进行集中注浆。注浆完成后用棉纱临时堵塞注浆管下端口，防止浆液流出。3.2 引水堵塞注浆完成后，若仍存在个别滴水、股流水等散水现象，采取直接堵塞和引管堵塞。(I)直接堵塞当基面滴水或明流水水流较小，水压不大时，以出水点为中心，人工凿除喷射碎成孔槽,孔槽直径约24cm,深约35cm,凿完后，用水将槽内冲洗干净，随即用堵漏灵堵塞于槽内，并用力向槽壁四周挤压密实，使之与槽壁紧密结合。经过l2min后，检查外观是否还出现渗漏，若有则重新施作。(2)引管堵塞用于点漏水较大，有明流水时。先用人工凿除漏水点周围松散层，凿成一个锥形槽，凿
13、完后把槽内清洗干净，用胶管插入槽内、用快硬水泥胶浆将胶管四周封严、使水顺胶管流出，并在铺防水板前将胶管堵塞。当初支结构通过堵漏达到初支内表面没有滴水只有少见湿渍时方可施作防水层。3.3 捡底左线、右线捡底采取从南向北进行，捡底采取挖机直接挖渣装吊斗车运至竖井底，提升至地表临时弃渣场，然后人工用铁锹、斗车清除干净和高压风管吹净。3.4 超欠挖处理经断面检查，初支欠挖大于5cm的需进行欠挖处理，欠挖小于5cm的不处理。对于欠挖大于5cm的采取换拱外移以满足净空要求；对于大面积超挖且初支面基本平顺部分采取用二衬碎回填。3.5 补喷对于拱架割除、换拱、拱架钢筋外露及碎表面下凹明显部分采取喷射碎补喷平顺
14、。3.6 基面突出尖锐物的割除对穿出基层的金属构件，如钢筋头、锚杆头等构件应切除并用砂浆抹平，不能切除的金属构件如锚索头等，必须采用喷混凝土或砂浆将其覆盖，其圆弧半径R大于200mm。对于凸出鼓包碎采取用风镐凿平以满足净空和圆顺要求。3.7 基面抹平基层面阴、阳角和棱角部位需用砂浆抹成圆弧，圆弧半径100mm。5、防水施工3.8 PVC防水板及土工布铺设防水板铺设采取全断面从拱墙至仰拱一次性铺设成型。包括底层单层土工布和面层单层PVC防水板。(I)防水板及土工布的固定：仰拱防水板采用空铺法铺设，拱部及边墙采用PVC垫片固定法。每幅防水板环向布置两排垫片，每排距防水板边缘约400mm,矩形布置，垫片环向间距边墙为800mm,拱部为400mmOtS10015 I 2。 1 15防水板连接猥图（2）防水板及土工布的连接：防水板连接采取爬行热合机焊双焊缝结合热吹风焊接，焊缝宽度不小于10mm；土工布连接采取热吹风焊接，防水板及土工布均采取全断面环向铺设。PVC防水板划口及封口的点、片连接采用热吹风焊接。（3）铺设顺序：先铺设仰拱土工布和防水板，后铺设拱墙土工布和防水板。（4）防水板及土工布的搭接长度：
