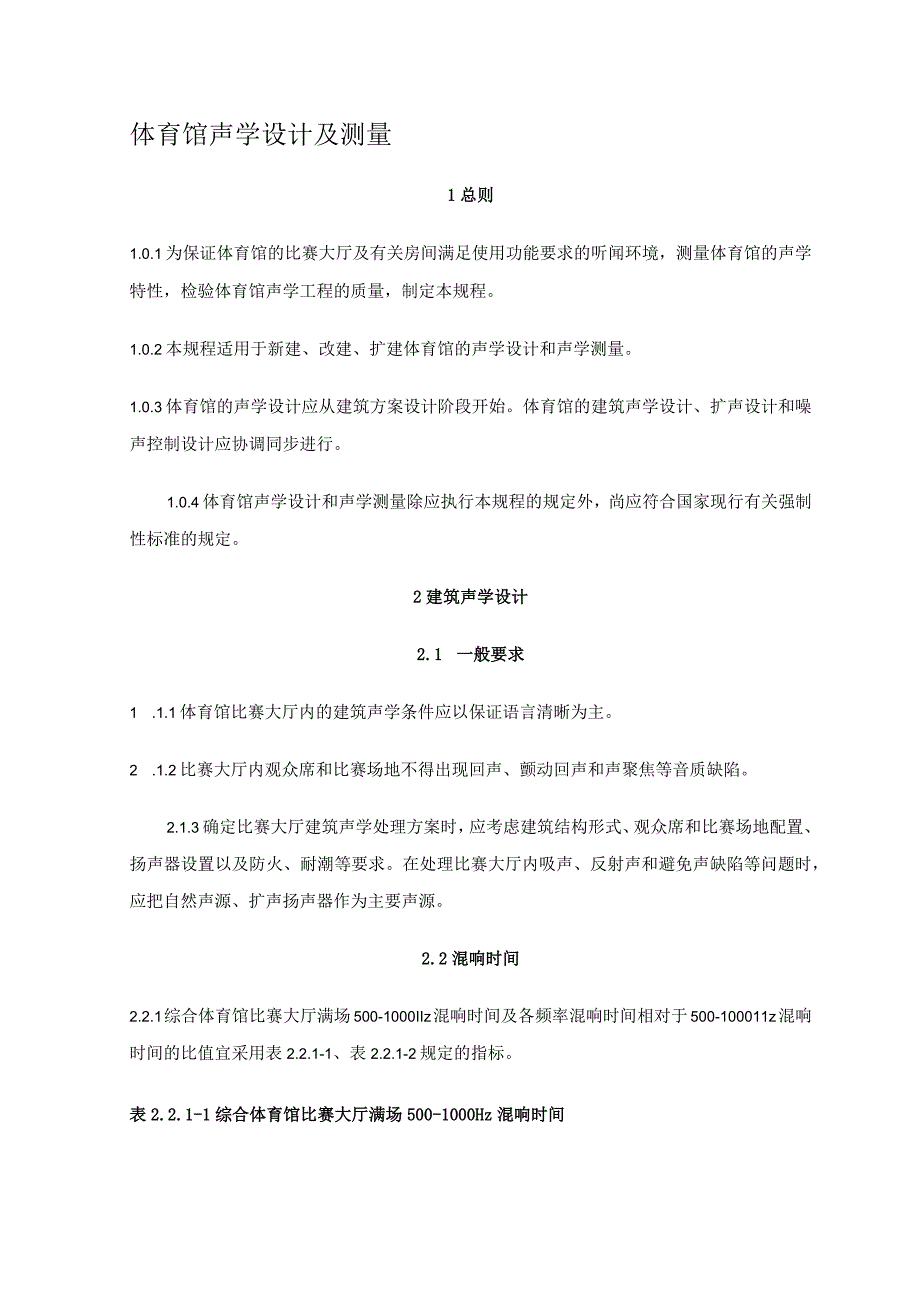

1、体育馆声学设计及测量1总则1.0.1为保证体育馆的比赛大厅及有关房间满足使用功能要求的听闻环境，测量体育馆的声学特性，检验体育馆声学工程的质量，制定本规程。1.0.2本规程适用于新建、改建、扩建体育馆的声学设计和声学测量。1.0.3体育馆的声学设计应从建筑方案设计阶段开始。体育馆的建筑声学设计、扩声设计和噪声控制设计应协调同步进行。1.0.4体育馆声学设计和声学测量除应执行本规程的规定外，尚应符合国家现行有关强制性标准的规定。2建筑声学设计2.1 一般要求1 .1.1体育馆比赛大厅内的建筑声学条件应以保证语言清晰为主。2 .1.2比赛大厅内观众席和比赛场地不得出现回声、颤动回声和声聚焦等音质缺

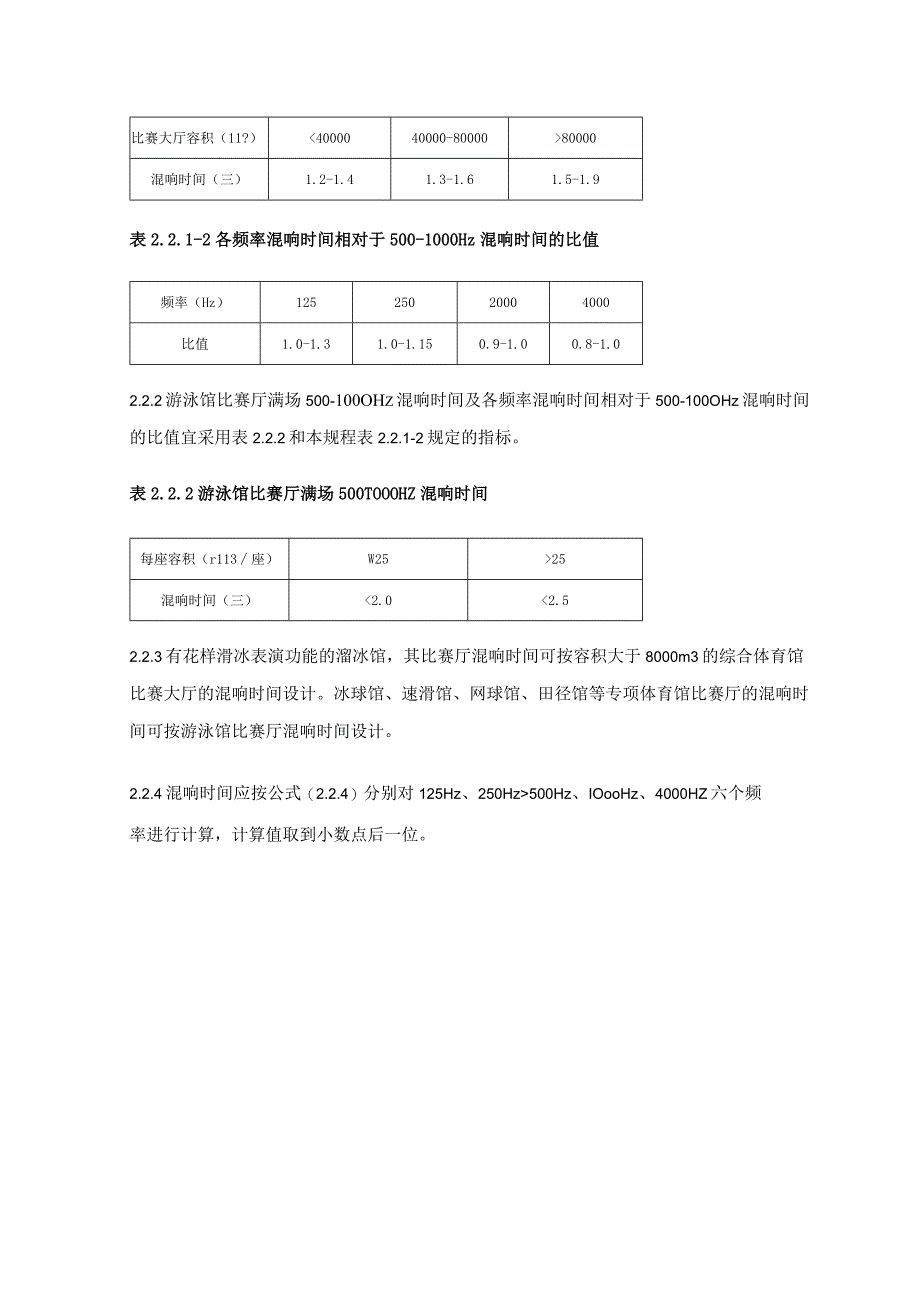

2、陷。2.1.3确定比赛大厅建筑声学处理方案时，应考虑建筑结构形式、观众席和比赛场地配置、扬声器设置以及防火、耐潮等要求。在处理比赛大厅内吸声、反射声和避免声缺陷等问题时，应把自然声源、扩声扬声器作为主要声源。2.2混响时间2.2.1综合体育馆比赛大厅满场500-1000IIz混响时间及各频率混响时间相对于500-100011z混响时间的比值宜采用表2.2.1-1、表2.2.1-2规定的指标。表2.2.1-1综合体育馆比赛大厅满场500-1000Hz混响时间比赛大厅容积（11?）80000混响时间（三）1.2-1.41.3-1.61.5-1.9表2.2.1-2各频率混响时间相对于500-1000

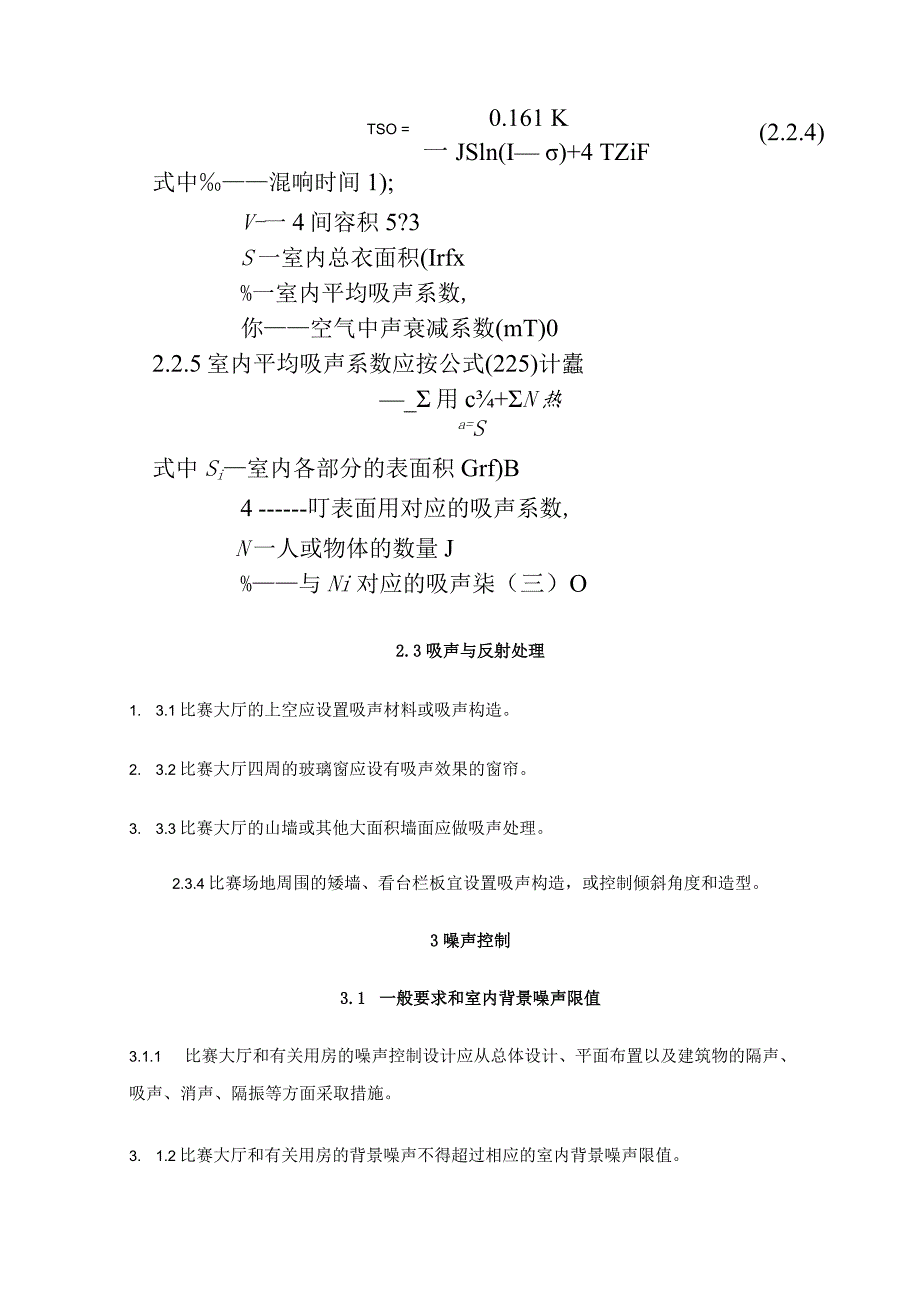

3、Hz混响时间的比值频率（Hz）12525020004000比值1.0-1.31.0-1.150.9-1.00.8-1.02.2.2游泳馆比赛厅满场500-100OHz混响时间及各频率混响时间相对于500-100OHz混响时间的比值宜采用表2.2.2和本规程表2.2.1-2规定的指标。表2.2.2游泳馆比赛厅满场500TOOOHZ混响时间每座容积（r113座）W2525混响时间（三）2.0500Hz、IOooHz、4000HZ六个频率进行计算，计算值取到小数点后一位。TSO =0.161 K一JSln(I )+4 TZiF(2.2.4)式中混响时间1);V-一4间容积5?3S一室内总衣面积(Ir
4、fx%一室内平均吸声系数,你空气中声衰减系数(mT)02.2.5室内平均吸声系数应按公式(225)计蠹_用c+N热a=S式中Si室内各部分的表面积Grf)B4叮表面用对应的吸声系数,N一人或物体的数量J%与Ni对应的吸声柒（三）O2.3吸声与反射处理1. 3.1比赛大厅的上空应设置吸声材料或吸声构造。2. 3.2比赛大厅四周的玻璃窗应设有吸声效果的窗帘。3. 3.3比赛大厅的山墙或其他大面积墙面应做吸声处理。2.3.4比赛场地周围的矮墙、看台栏板宜设置吸声构造，或控制倾斜角度和造型。3噪声控制3.1 一般要求和室内背景噪声限值3.1.1 比赛大厅和有关用房的噪声控制设计应从总体设计、平面布置以
5、及建筑物的隔声、吸声、消声、隔振等方面采取措施。3. 1.2比赛大厅和有关用房的背景噪声不得超过相应的室内背景噪声限值。3.1. 3体育馆噪声对环境的影响应符合现行国家标准城市区域环境噪声标准GB3096的规定。3.1.4当体育馆比赛大厅、贵宾休息室、扩声控制室、电视评论员室和扩声播音室无人占用时，在通风、空调、调光等设备正常运转条件下，室内背景噪声限值宜符合表3.1.4的规定。表3.1.4体育馆比赛大厅等房间的室内背景噪声限值房间种类室内背景噪声限值比赛大厅NR-35贵宾休息室NR-30扩声控制室NR-35电视评论员室NR-30扩声播音室NR-303.2噪声控制和其他声学要求3.2.1 比赛
6、大厅宜利用休息廊等隔绝外界噪声干扰。休息廊宜作吸声降噪处理。3.2.2 2.2贵宾休息室围护结构的计权隔声量应根据其环境噪声情况确定。3.2.3 电视评论员室之间的隔墙应有必要的计权隔声量：电视评论员室的混响时间在频率125-4000Hz的频率范围内不应大于0.5s；电视评论员室内表面应做吸声处理。3.2.4 通往比赛大厅、贵宾休息室、扩声控制室、电视评论员室、扩声播音室等房间的送、回风管道均应采取消声、降噪和减振措施。风口处不宜有引起再生噪声的阻挡物。3.2.5空调机房、锅炉房等各种设备用房应远离比赛大厅、贵宾休息室等有安静要求的用房。当其与主体建筑相连时，则应采取有效的降噪、隔振措施。4扩
7、声设计4.1 一般要求4.1.1 扩声系统应保证比赛大厅及有关技术用房内有足够的声压级，声音应清晰、声场应均匀。4.1.2 根据使用要求，体育馆扩声系统应包括可能同时独立使用的以下部分或全部子系统：1）观众席的扩声系统；2）比赛场地的扩声系统；3）运动员、教练员、裁判、医务等人员休息、练习、工作场所的检录呼叫系统；4）观众休息等房间的音乐、广播系统；5）馆外入口附近的广播系统；6）其他系统（如游泳馆的水下扩声系统、体操比赛的音乐重放系统等）。4.1.3 比赛大厅扩声系统的扩声特性指标可按表4.L3的规定分三级。观众席扩声系统的扩声特性指标应按表4.1.3的规定选用；比赛场地扩声系统的扩声特性指
8、标可与观众席同级或降低一级（不含流动式返送系统的扩声特性）。4.1.4 比赛大厅扩声系统宜采用固定安装与流动设置相结合的方案。4.1.5 游泳馆、田径馆等专项体育馆比赛厅扩声系统的扩声特性指标，可根据使用要求选取二级或三级。4.2 传声器与扬声器系统的设置4. 2.1根据使用要求，在主席台、比赛场地四周、裁判席、检录处、安全消防值班处和插播通知处应设扩声传声器插座；扩声传声器宜采用有利于抑制声反馈、低阻抗平衡输出的传声器。表4.L3扩声特性指标等特性指标级最大声压传输频率特性传声增益声场不均匀系统噪声级度级105dB以125-4000Hz平均声压级为OdB,在此频带内允许土4dB的变化（1/3
9、倍频程测量）；63T25Hz和4000-8000Hz的允许变化范围由图4.L3T确定125-4000Hz平均不小于-IOdB中心频率为100OHz4000Hz（1/3倍频程带宽）时，大部分区域不均匀度不大于8dB扩声系统不产生明显可觉察的噪声干扰（如交流噪声等）级98dB以250-4000Hz平均声压级为OdB,在此频带内允许-edB的变化（1/3倍频程测量）：100-250HZ和4000-6300Hz的允许变化范围由图4.1.3-2确定250-4000Hz平均不小于-12dB中心频率为100OHz.4000Hz（1/3倍频程带宽）时，大部分区域不均匀度不大于IOdB扩声系统不产生明显可觉察的
10、噪声干扰（如交流噪声等）级90dB以250-4000Hz平均声压级为OdB,在此频带内允许+4-IodB的变化（1/3倍频程测量）250-4000Hz平均不小于-14dB中心频率为100OHz4000Hz（1/3倍频程带宽）时，大部分区域不均匀度不大于8dB扩声系统不产生明显可觉察的噪声干扰（如交流噪声等注：表中所列扩声特性指标只供固定安装系统设计时采用。5063D100160250400630IkL25l三k3,5k5k8k12520031550aQOOl,k2.5k4k6,3k10k图4LS1l.I及指标4.2.2主扩声扬声器与可能设置主扩声传声器处之间的距离应大于主扩声扬声器的临界距离。
11、主扩声扬声器与可能设置主扩声传声器处之间的距离和主扩声扬声器的指向性应避免由主扩声扬声器直接返送到可能设置主扩声传声器处的声音干扰比赛大厅内声场。注：临界距离系指声场中平均直达声能密度与平均混响声能密度相等的点到声源中心的距离。4.2.3扩声扬声器系统的特性及配置应符合本规程第4.1.2条和第4.1.3条的规定，应使直达声覆盖均匀。4.2.4扬声器系统应明装。当暗装时，必须保证扬声器系统的声辐射不受阻挡。应安装牢固，不得因振动而产生噪声。4.2.5扩声设备之间的互连应符合现行国家标准声系统设备互连的优选配接值GB14197的规定。4.3扩声控制室4.3.1 扩声控制室的技术要求应符合下列规定：
12、1）应设带活窗扇的观察窗；窗的尺寸和位置应保证调音员正常工作时对主席台、裁判席、比赛场地和部分观众席有良好的视野；2）面积应满足设备布置和正常检修的需要。地面宜铺设架空地板，或设置有盖电缆地沟；3）室内应做吸声处理；4）宜设置设备室，以放置正常工作时发出干扰噪声的设备（如带冷却风扇的功放及设备机柜、电源变压器等）。设备室与扩声控制室之间宜有20dB的隔声能力；5）宜设扩声播音室,室内应做吸声处理。4.3.2 扩声设备工作接地，应设独立的接地母线，并应单点接地。接地电阻必须小于4Q4.3.3 扩声设备的电源宜与可控硅调光设备的电源分开。4.3.4 扩声控制室与比赛场地之间宜留若干对管线。5声学测
13、量5.1 一般要求5.1.1 体育馆建成后，应进行声学测量并提出声学测试报告书。竣工文件应包括最终声学测试结果。5.1.2 1.2声学测量应在扩声系统电气指标正常的条件下进行。测量项目应包括混响时间、背景噪声、最大声压级、传输频率特性、传声增益和声场不均匀度。5.1.3 在进行各项声学特性指标的测量时，可对观众席测点和比赛场地测点测得的数据分别加以处理。5.1.4 在不同测量频率或位置上测得的声压级，当用计算法求平均声压级（或平均特性）时，差值都不大于9dB则可取算术平均值，否则应取能量平均值。5.1.5 测量比赛大厅内声学特性指标的同时，应用音乐和语言节目对比赛大厅内有代表性的位置作主观试听
14、，结合测量结果和听感进行必要的调整。5.2 测量仪器5. 2.1噪声信号发生器应符合现行国家标准厅堂扩声特性测量方法GB4959的有关规定。6. 2.2测试功率放大器应符合现行国家标准厅堂扩声特性测量方法GB4959中的有关规定。7. 2.3测试传声器应符合现行国家标准测试传声器技术条件GB3661的规定。8. 2.41/3或1/loct带通滤波器应符合现行国家标准声和振动分析用1/1或1/3倍频程滤波器GB3241的规定。9. 2.5声级计应符合现行国家标准声级计电、声性能及测量方法GB3785中I型声级计的规定。10. 2.6电平记录仪应符合现行国家标准厅堂扩声特性测量方法GB4959中的有关规定。11. .7录音机应符合现行国家标准磁带录音机基本参数和技术要求中规定的优于盘式C级或盒式B级指标。12. .8声频电压表应符合现行国家标准厅堂扩声特性测量方法GB4959中的有关规定。5. 2.9测试扬声器应符合现行国家标准厅堂扩声特性测量方法GB4959中的有关规
