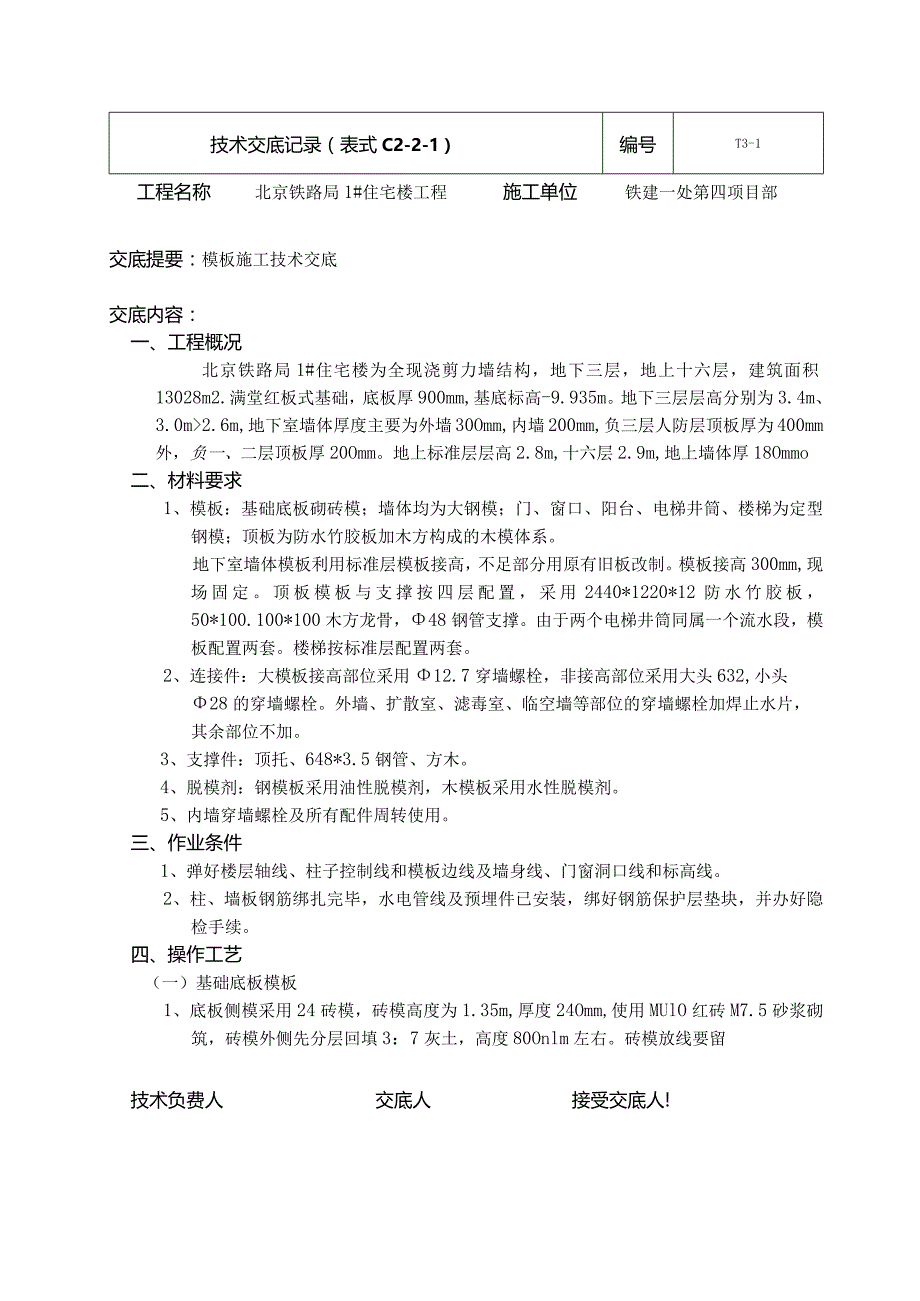

1、技术交底记录（表式C2-2-1）编号T3-1工程名称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：模板施工技术交底交底内容：一、工程概况北京铁路局1#住宅楼为全现浇剪力墙结构，地下三层，地上十六层，建筑面积13028m2.满堂红板式基础，底板厚900mm,基底标高-9.935m。地下三层层高分别为3.4m、3.0m2.6m,地下室墙体厚度主要为外墙30Omm,内墙200mm,负三层人防层顶板厚为400mm外，负一、二层顶板厚20Omm。地上标准层层高2.8m,十六层2.9m,地上墙体厚18Ommo二、材料要求1、模板：基础底板砌砖模；墙体均为大钢模；门、窗口、阳台、电梯井筒、楼梯
2、为定型钢模；顶板为防水竹胶板加木方构成的木模体系。地下室墙体模板利用标准层模板接高，不足部分用原有旧板改制。模板接高300mm,现场固定。顶板模板与支撑按四层配置，采用2440*1220*12防水竹胶板，50*100.100*100木方龙骨，48钢管支撑。由于两个电梯井筒同属一个流水段，模板配置两套。楼梯按标准层配置两套。2、连接件：大模板接高部位采用12.7穿墙螺栓，非接高部位采用大头632,小头28的穿墙螺栓。外墙、扩散室、滤毒室、临空墙等部位的穿墙螺栓加焊止水片，其余部位不加。3、支撑件：顶托、648*3.5钢管、方木。4、脱模剂：钢模板采用油性脱模剂，木模板采用水性脱模剂。5、内墙穿墙

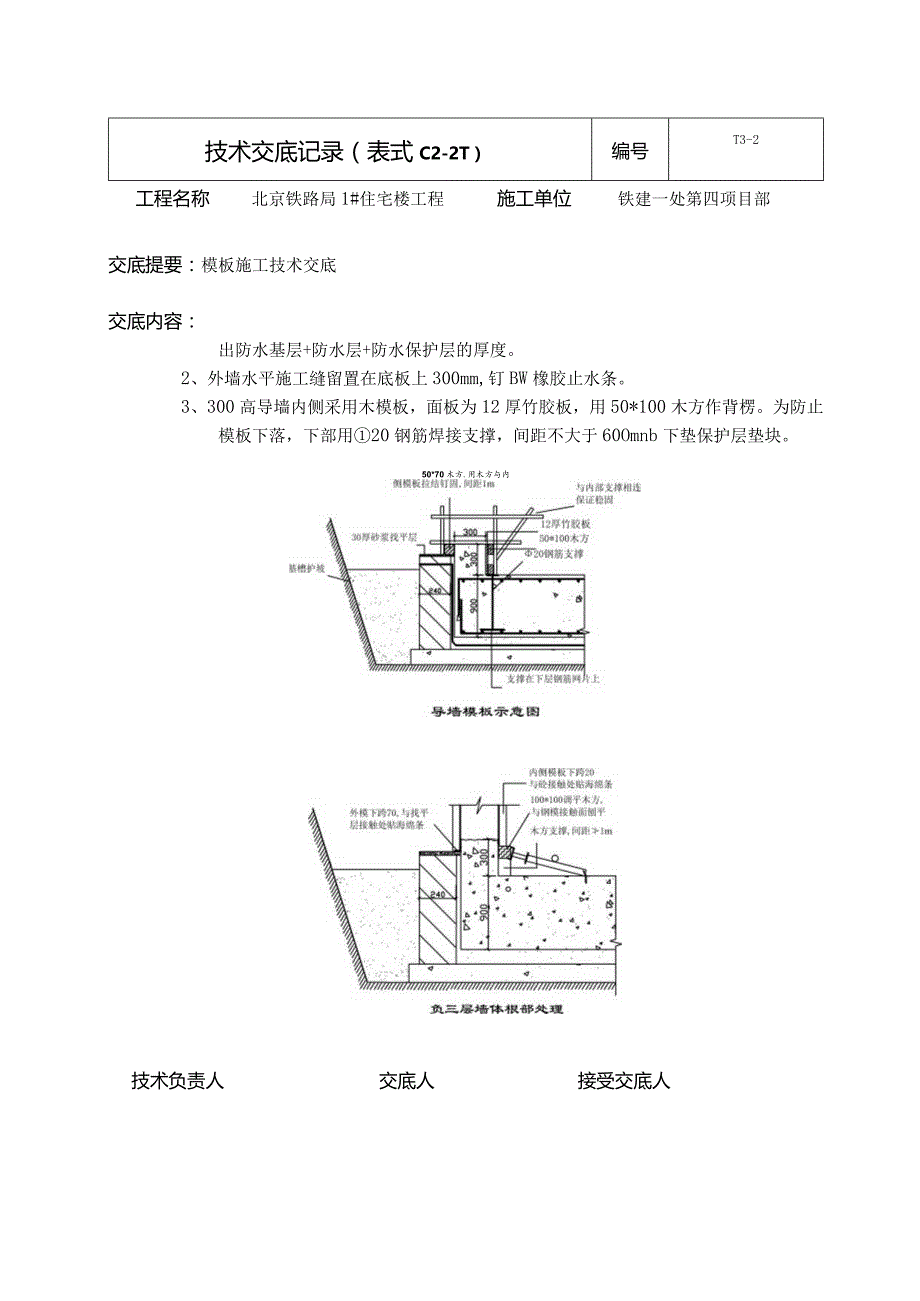

3、螺栓及所有配件周转使用。三、作业条件1、弹好楼层轴线、柱子控制线和模板边线及墙身线、门窗洞口线和标高线。2、柱、墙板钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，并办好隐检手续。四、操作工艺（一）基础底板模板1、底板侧模采用24砖模，砖模高度为1.35m,厚度24Omm,使用MUlO红砖M7.5砂浆砌筑，砖模外侧先分层回填3：7灰土，高度80Onlm左右。砖模放线要留技术负费人交底人接受交底人!技术交底记录（表式C2-2T）编号T3-2工程名称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：模板施工技术交底交底内容：出防水基层+防水层+防水保护层的厚度。2、外墙水平施工

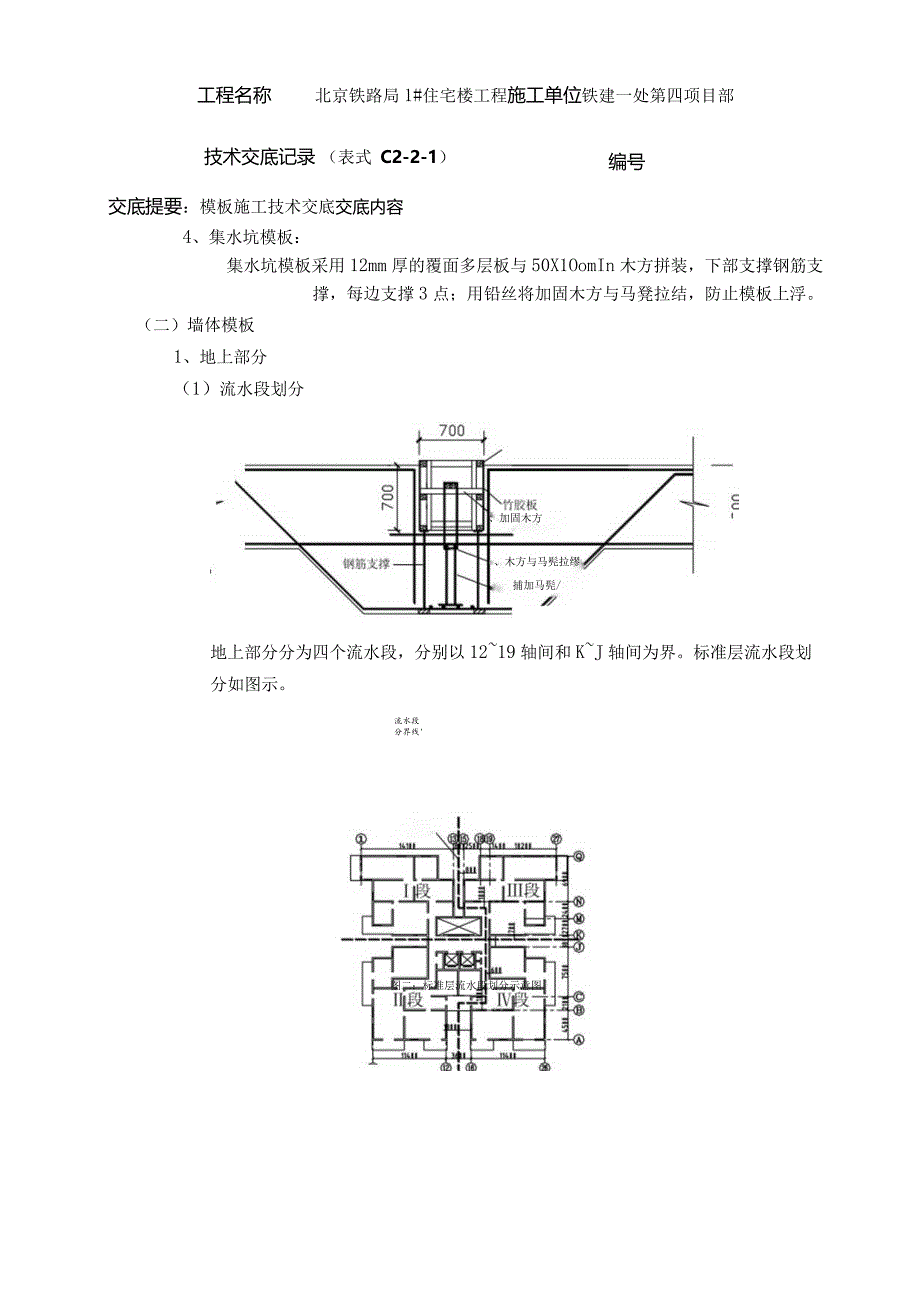

4、缝留置在底板上300mm,钉BW橡胶止水条。3、300高导墙内侧采用木模板，面板为12厚竹胶板，用50*100木方作背楞。为防止模板下落，下部用20钢筋焊接支撑，间距不大于60Omnb下垫保护层垫块。50*70木方.用木方与内技术负责人交底人接受交底人技术交底记录 （表式 C2-2-1）编号工程名称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：模板施工技术交底交底内容4、集水坑模板：、加固木方、木方与马髡拉缪 捕加马髡/集水坑模板采用12mm厚的覆面多层板与50X1OomIn木方拼装，下部支撑钢筋支撑，每边支撑3点；用铅丝将加固木方与马凳拉结，防止模板上浮。（二）墙体模板1、地上
5、部分（1）流水段划分地上部分分为四个流水段，分别以1219轴间和KJ轴间为界。标准层流水段划分如图示。流水段分界线图二：标准层流水段划分示意图技术交底记录（表式C2-2-1）编号T3-2工程名称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：模板施工技术交底交底内容：（2）采用定型大钢模板，由专业厂家设计和制作。模板数量按两个流水段配制，该体系模板分内模、外模和角模。为了观感，地上内墙体的水平施工缝隐蔽在楼板向上处，内模高二层高-板厚+50,取2700mm；外模下跨50mm,外模高度二层高+50,取2850mm,阳台外模板按内模配置。面板采用6mm原平板，主肋采用8#槽钢，大背楞采
6、用10#槽钢，并纵向设置三道。自带支撑系统。内外墙模板纵向相应设置三排穿墙螺栓，横向间距不大于1200o吊钩采用直径20圆钢，模板上口处配置有供现场自行安装使用的三角平台挑架。（3）地上墙体钢筋绑扎时设置梯子筋，按“三短一长”焊顶模筋，顶模筋比墙厚小2m11o（4）采有工具式穿墙螺栓，地下室使用的应加焊止水片。止水片用100*100*5钢板焊制。（5）钢模板使用油性脱模剂（机油和柴油4：6混合），木模板采用水性脱模剂。模板拆除后立即清理干净，刷一遍脱模剂，并用拖布擦掉流坠部分,待模板使用前再用干净的棉纱从上到下擦拭一遍，以免污染钢筋和影响混凝土外观。（6）地上部分外墙模板支撑在外挂架上。外挂架
7、墙体模板支撑示意技术交底记录（表式C2-2-1）编号T3-2工程名称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：模板施工技术交底交底内容：2、地下部分：（1）地下室划分为两个流水段，主要利用地上部分模板，并进行接高处理，不足部分另行配制。接高模板在厂家直接完成运至现场，要保证模板接茬部位不产生错台现象，接高部位模板采用中12.7mm对拉螺栓。地下室墙体施工完成后将接高部分拆下。（2）基槽开挖时预留基础操作面80OnInb不能满足大模板施工要求。地下室外墙施工时将外墙模板钢支架拆除，利用钢管支撑。为保证支撑稳固，在底板施工时应预埋钢筋地锚。外侧支撑在回填土层上时应加垫脚手板。（3
8、）外墙、扩散室、滤毒室、临空墙等墙体用止水螺栓，如下图：（三）顶板模板K顶板模板面板采用12mm厚的防水竹胶合板，次龙骨用50100mm白松木方，间距20Omnb主龙骨用IOoXlOomm的木方，除人防层间距90Omm外，技术负责人交底人接受交底人技术交底记录（表式C2-2-1）编号T3-2工程名称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：模板施工技术交底交底内容：其它层间距均为120Onm1。为满足板面平整度的要求，全部木方用压刨将接触板面的一侧刨平。2、转角处加木方，模板与墙体间粘贴海绵条。海绵条粘在竹胶板侧面，并低于板面2mm。如下图：3、竖向支撑采用碗扣式脚手架，立杆
9、间距除人防层为900mm外其它层为1200mm,上面设可调顶托,水平杆为三步，立杆下支垫120见方的竹夹板，并保证上下层立杆在一条垂线上。（四）楼梯模板楼梯间墙体模板一律按外墙模板考虑，避免在上下衔接时墙体错位和渗浆等情况的发生。楼梯梯段模板采用定型钢模板，上下固定整体吊装，底模仍采用竹胶板和木方支设，配合快拆头支撑。支撑与地面内交角不应小于楼梯坡度，顺楼梯方向水平拉杆不少于两道。为了使楼梯踏步达到清水碎的要求，减少湿作业，而且又便于成品防护采用如下措施：住宅楼楼梯踏步的阳角埋设巾10钢筋而成为永久护角。碎浇筑完成后再对踏面进行二次抹面压光即可。楼梯模板支撑及护角作法见下图：技术负责人交底人接
10、受交底人技术交底记录（表式C2-2-1）编号T3-2工程名称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：模板施工技术交底交底内容：（五）阳台模板阳台底板模板同楼板，栏板模板采用定型钢模板，内侧栏板采用斜接口,便于拆模。在距阳台板边缘40un处焊巾10半圆钢筋，滴水线一次成型。（六）门窗洞口模板门、窗洞口使用定型工具式模板。在绑扎墙体钢筋时在洞口两侧设置顶模棍，间距不大于500mm。墙体模板按整体配置，将门窗洞模板夹在内部。因此必须在检查确认门洞口模板固定牢靠后方可合墙体内模板。技术负责人交底人接受交底人技术交底记录（表式C2-2-1）编号工程名称北京铁路局1#住宅楼工程施工单位
11、铁建一处第四项目部交底提要：模板施工技术交底交底内容：（七）电梯井筒模板采用定型筒模。施工中应认真调整中心调节机构，在保证筒模本身几何尺寸准确的前提下才能保证结构尺寸准确。技术负责人交底人接受交底人技术交底记录（表式C2-2-1）编号T3-2工程名称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：模板施工技术交底交底内容：（八）阴阳角模板：采用定型角模，便于支拆和有利于大模板的多次利用。角模应定期检校,保证几何尺寸准确。（九）屋面装饰斜梁屋面装饰斜梁截面尺寸为250*604,平衡梁截面尺寸为350*1200,采用木模板体系。装饰梁模板系统主要控制模板的稳定性。在楼板施工时预埋钢筋地
12、锚，支撑立杆适当加密，间距90OnIn1。（十）模板拆除I、模板拆除时，结构混凝土强度应符合设计要求或规范规定。2、侧模板拆除时，以混凝土强度不小于L2Mpa,并能保证其表面及棱角不因拆模而受损坏。3、拆模顺序为后支先拆，先支后拆，先拆非承重模板，后拆承重模板。4、拆模时不要用力过猛过急，拆下来的木料要及时运走、整理，大模板配件集中堆放在指定地点，以防丢失。五、质保证措施1、模板及支架必须具有足够的强度、刚度和稳定性。2、接缝不应漏浆，模板与混凝土接触面清理干净并涂隔离剂，严禁脱模剂沾污钢筋与混凝土接槎处。3、严格按“长城杯”检查标准验收模板，实测允许偏差如表所示。项次项目允许偏差值（mm）检
13、查方法1、轴线位移基础4尺量柱、墙、梁22、标高+2水准仪或拉线尺量3、截面尺寸基础+4尺量墙14、相邻两板表面高低差1直尺、尺量5、每层垂直度22m托线板6、表面平整度12m靠尺、楔型塞尺技术负责人交底人接受交底人技术交底记录（表式C2-2-1）编号T3-2工程名称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：模板施工技术交底交底内容：4、模板工程质量的优劣直接关系到碎的外观质量，因此在选择了合理的模板体系后，在施工中要重视整体与局部质量的同时控制。5、钢模进场后要严格检查其板面的平整垂直，检查合格后用砂轮机将表面的浮锈和毛刺打磨掉。6、板工程重点控制刚度、垂直度、平整度，特别
14、注意外围模板、电梯井模板、楼梯间等处模板轴线位置正确性，阴阳角模牢固性，拼缝严密性。7、支模时，要拉通线，保持模板整体的横平竖直。8、墙体外侧模板支完后要严格检查其平整度，发现问题及时调整。9、为保证木模板的拼缝严密，认真挑选竹胶板及支撑龙骨，脚手架支撑到位。10、钢模板由于使用了的油性脱模剂，表面易吸附尘土，在合模前必须用干净的棉丝擦拭干净，既保证不污染钢筋，又保证碎的观感质量。11、水电预留洞口位置应准确，支撑牢固。由于水暖专业的洞口比较集中，可留成通长洞口，洞口外侧按要求附加钢筋。六、成品保护措施1、模板进场应整洁，放置合理，吊运时防止碰撞。2、模板涂刷脱模剂应在地面堆放场进行，严禁污染钢筋。3、拆除时按程序进行，禁止使用大锤敲击，防止碎墙面及门口等处出现裂纹、掉角现象。七、安全技术措施1、模板应按施工现场平面布置图堆放，存放地必须平整。2、大模板按70-80度自稳角放置,支撑架必须牢固。相邻模板间设不小于60Cm的人行通道。3、支模时如需中途停歇，应将支撑、搭头、柱头板钉牢；拆模间歇时应将己活动的模板、牵杠、支撑等运走或妥善堆放，防止因踏空、扶空而坠落。4、高空作业要搭设脚手架或操作台，上下要用梯子，不许站立在墙上工作，不准站在梁底摸上行走，操作人员严禁穿硬底鞋及有跟鞋作业。技术负责人交底人接受交底人技术交底记录（表式C2-2-1）编号T3-2工程名称北京铁路局1#住
