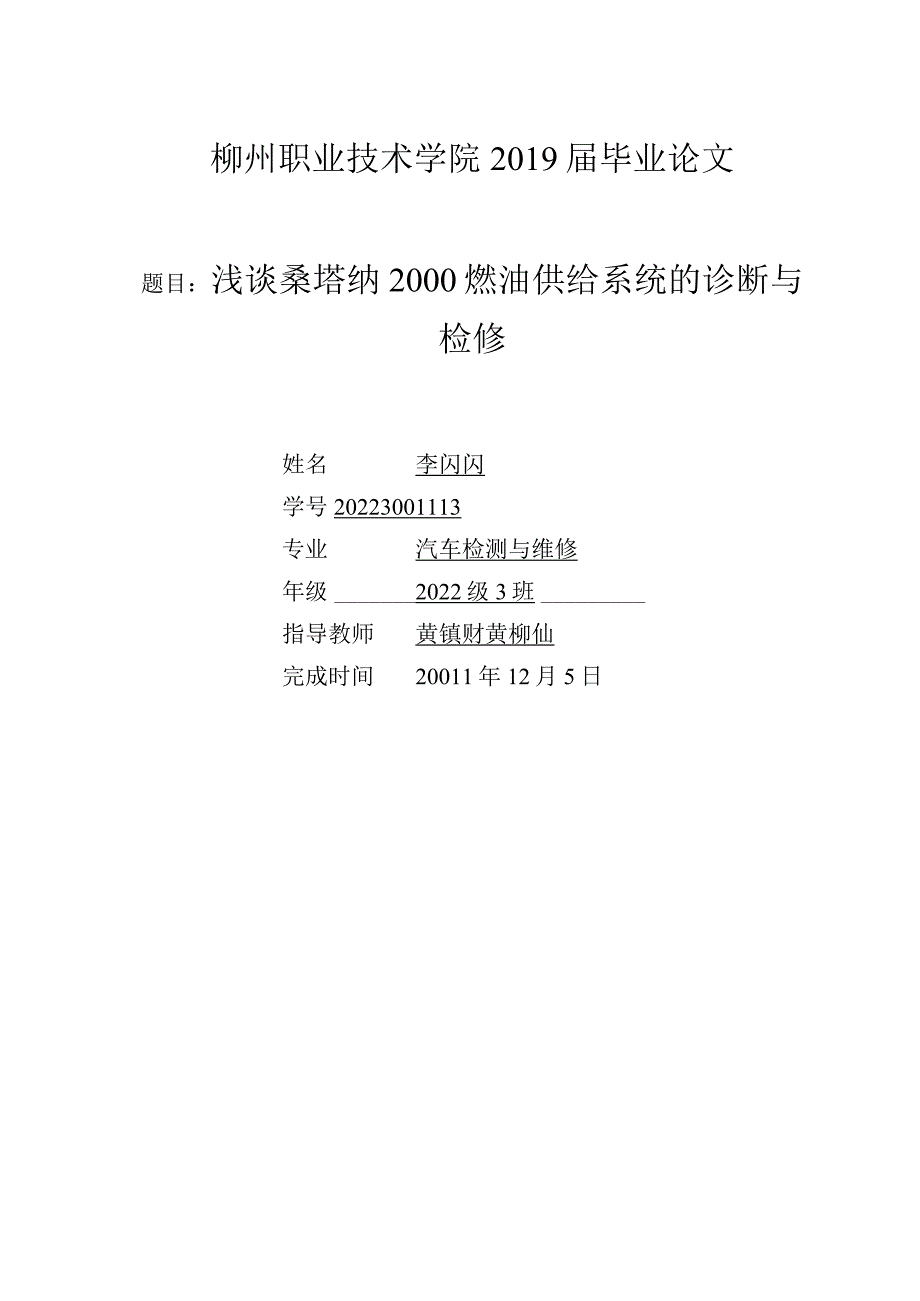

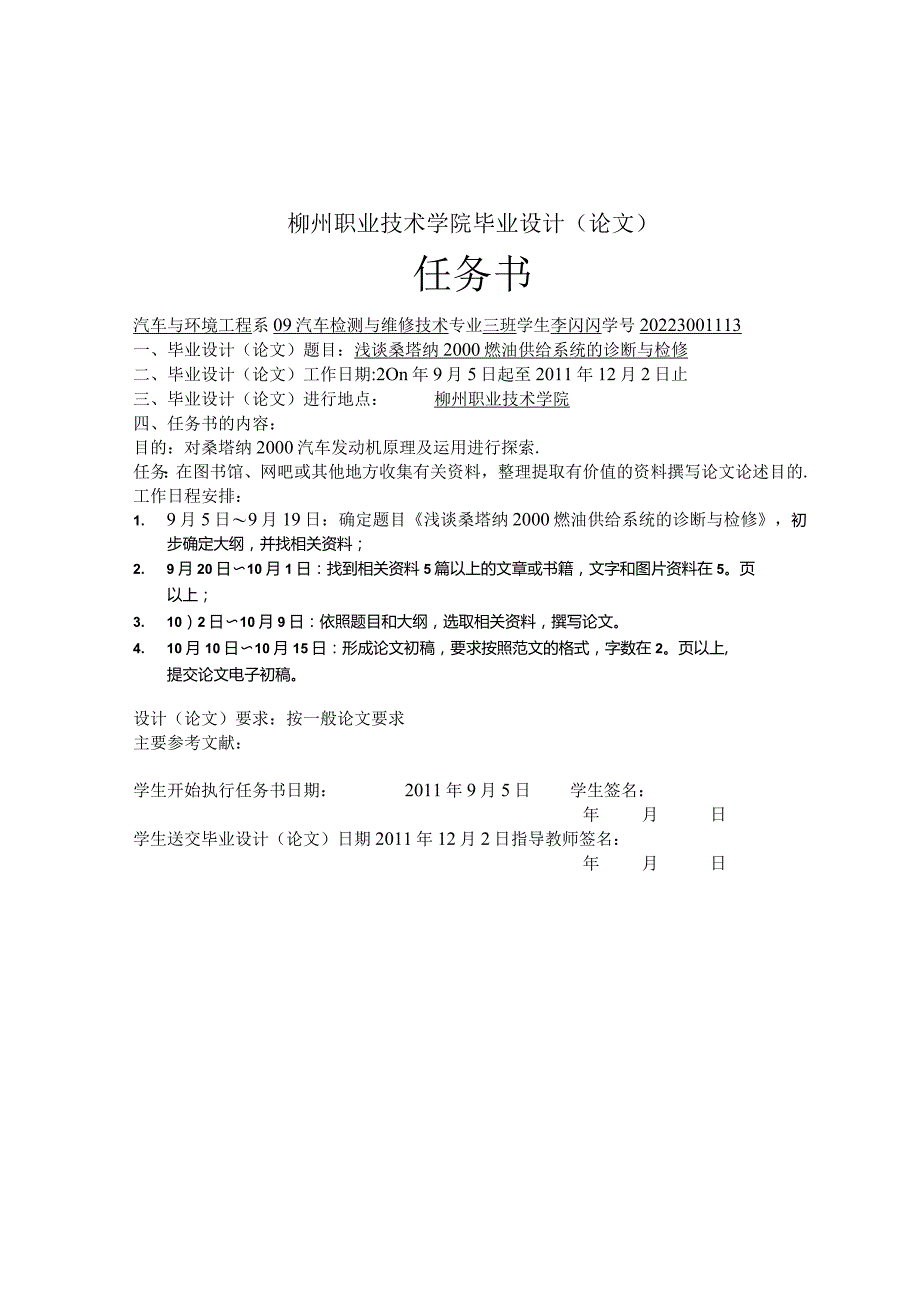

1、柳州职业技术学院2019届毕业论文题目：浅谈桑塔纳2000燃油供给系统的诊断与检修姓名李闪闪学号20223001113专业汽车检测与维修年级2022级3班指导教师黄镇财黄柳仙完成时间20011年12月5日柳州职业技术学院毕业设计（论文）任务书汽车与环境工程系09汽车检测与维修技术专业三班学生李闪闪学号20223001113一、毕业设计（论文）题目：浅谈桑塔纳2000燃油供给系统的诊断与检修二、毕业设计（论文）工作日期:2On年9月5日起至2011年12月2日止三、毕业设计（论文）进行地点：柳州职业技术学院四、任务书的内容：目的：对桑塔纳2000汽车发动机原理及运用进行探索.任务：在图书馆、网吧
2、或其他地方收集有关资料，整理提取有价值的资料撰写论文论述目的.工作日程安排：1. 9月5日9月19日：确定题目浅谈桑塔纳2000燃油供给系统的诊断与检修，初步确定大纲，并找相关资料；2. 9月20日10月1日：找到相关资料5篇以上的文章或书籍，文字和图片资料在5。页以上；3. 10）2日10月9日：依照题目和大纲，选取相关资料，撰写论文。4. 10月10日10月15日：形成论文初稿，要求按照范文的格式，字数在2。页以上,提交论文电子初稿。设计（论文）要求：按一般论文要求主要参考文献：学生开始执行任务书日期：2011年9月5日学生签名：年月日学生送交毕业设计（论文）日期2011年12月2日指导教

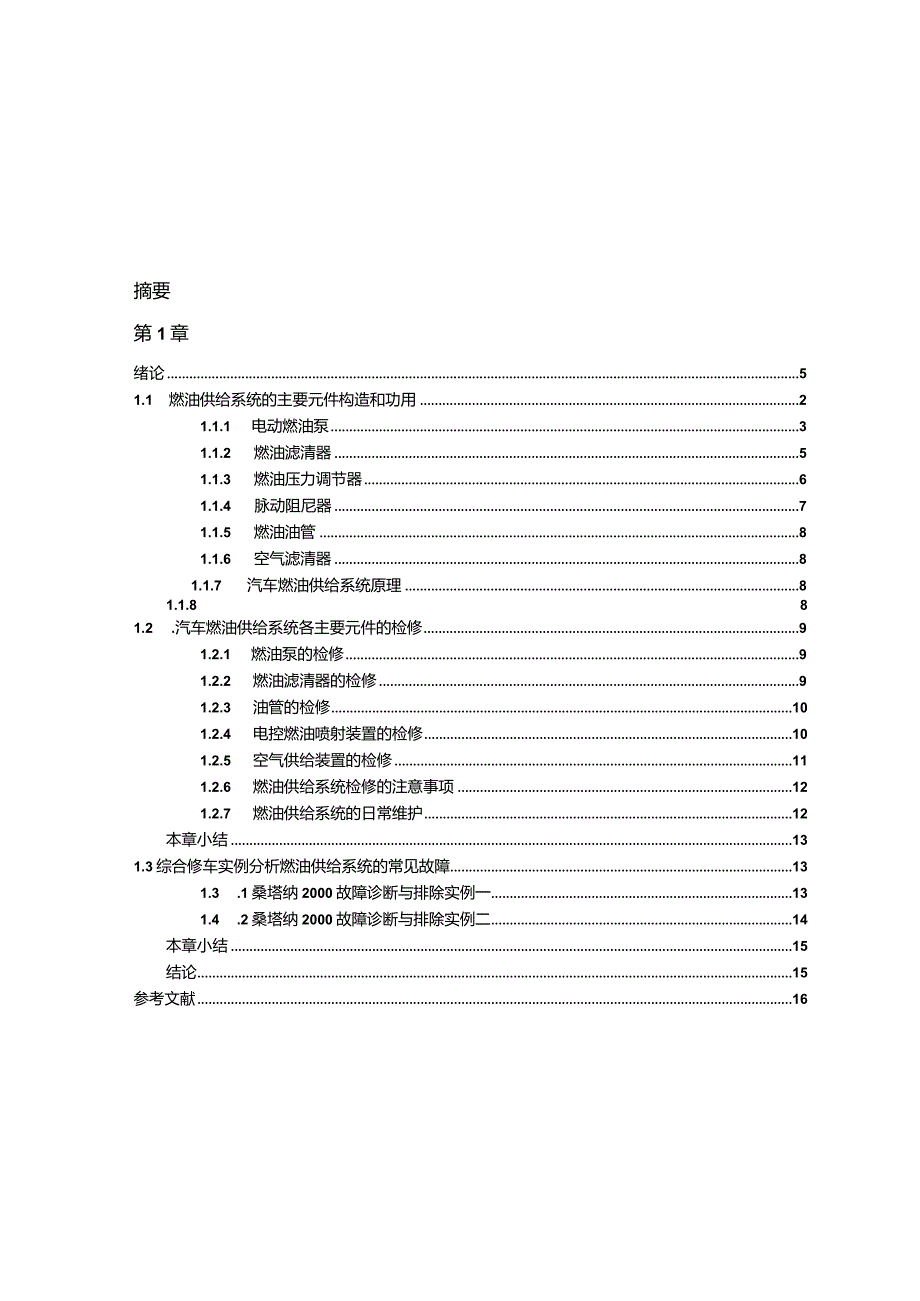

3、师签名：年月日摘要第1章绪论51.1 燃油供给系统的主要元件构造和功用21.1.1 电动燃油泵31.1.2 燃油滤清器51.1.3 燃油压力调节器61.1.4 脉动阻尼器71.1.5 燃油油管81.1.6 空气滤清器81.1.7 汽车燃油供给系统原理81.1.8 81.2 .汽车燃油供给系统各主要元件的检修91.2.1 燃油泵的检修91.2.2 燃油滤清器的检修91.2.3 油管的检修101.2.4 电控燃油喷射装置的检修101.2.5 空气供给装置的检修111.2.6 燃油供给系统检修的注意事项121.2.7 燃油供给系统的日常维护12本章小结131.3综合修车实例分析燃油供给系统的常见故障
4、131.3 .1桑塔纳2000故障诊断与排除实例一131.4 .2桑塔纳2000故障诊断与排除实例二14本章小结15结论15参考文献16致谢17浅谈桑塔纳2000燃油供给系统的诊断与检修摘要随着世界汽车整车产业的发展，汽车运用技术的不断成熟，人们对汽车的性能要求不断的提高，特别在燃油方面最为突出，人们大多喜欢采用节能环保的车型，针对这一发展趋势汽车生产厂商必须在燃油供给方面下大功夫，桑塔纳2000的燃油供给系统就是其中一部分。燃油供给系统在汽车节能和环保方面起到了重要作用，在行使过程中由于各种外界因素的影响，会使燃油供给系统出现一系列故障。而燃油供给系统直接影响着汽车行使的稳定性和节能环保性，
5、为此本文通过对桑塔纳2000燃油供给系统的元件介绍，分析故障和诊断排除。并与实例结合分析燃油供给系统常出现故障进行诊断排除。关键词：燃油供给系统；构造和功用；故障诊断排除；元件检修；日常维护Discussiononthediagnosisandmaintenanceofsantana2000fuelsupplysystemAbstractAlongwiththedevelopmentoftheworldautomotiveindustry,automobileapplicationtechnologymatures,thecarperformancerequirementsconstantly
6、improve,especiallyintheaspectoffuelisthemostoutstanding,mostpeopleliketouseenergyconservationandenVironmentalprotectionmodel,aimedatthedevelopmenttrendofautomotivemanufacturersmustbeinthefueloilsupplyofkungfuzfuelsupplysystemisonepartofthesantana2000.Fuelsupplysystemplaysanimportantroleinautomobilee
7、nergysavingandenvironmentalprotection.Duetotheinfluenceofvariousexternalfactors,fuelsupplysystemwillappearaseriesoffailuresintheexerciseprocess.Thefuelsupplysystemdirectlyaffectsthestabilityandenergysavingandenvironmentalprotectionofthecarzsothispaperintroducesthecomponentsofsantana2000fuelsupplysys
8、tem,analyzesthefaultanddiagnosisandelimination.Combinedwithexamples,thefaultsoffuelsupplysystemareanalyzedtodiagnoseandeliminate.Keywords:fuelsupplysystem;Structureandfunction;Faultdiagnosisandelimination;Componentmaintenance;DailymaintenanceDiscussiononthediagnosisandmaintenanceofsantana2000fuelsup
9、plysystemAbstractAlongwiththedevelopmentoftheworldautomotiveindustry,automobileapplicationtechnologymatures,thecarperformancerequirementsconstantlyimprove,especiallyintheaspectoffuelisthemostoutstanding,mostpeopleliketouseenergyconservationandenVironmentalprotectionmodel,aimedatthedevelopmenttrendof
10、automotivemanufacturersmustbeinthefueloilsupplyofkungfuzfuelsupplysystemisonepartofthesantana2000.Fuelsupplysystemplaysanimportantroleinautomobileenergysavingandenvironmentalprotection.Duetotheinfluenceofvariousexternalfactors,fuelsupplysystemwillappearaseriesoffailuresintheexerciseprocess.Thefuelsu
11、pplysystemdirectlyaffectsthestabilityandenergysavingandenvironmentalprotectionofthecar,sothispaperintroducesthecomponentsofsantana2000fuelsupplysystem,analyzesthefaultanddiagnosisandelimination.Combinedwithexamples,thefaultsoffuelsupplysystemareanalyzedtodiagnoseandeliminate.Keywords:fuelsupplysyste
12、m;Structureandfunction;Faultdiagnosisandelimination;Componentmaintenance;Dailymaintenance绪论随着时代的发展，社会的不断进步汽车电子技术也得到了迅速的发展，现代汽车电子技术已经成为一个国家汽车工业发展水平的标志。进入20世纪70年代后，随着汽车数量的日益增多，汽车的节能和环保与汽车污染成为了各国政府关注的话题，能源危机的影响更加突出。在汽车工业发达国家相继制定了汽车燃油经济法规,为解决节能环保与污染这一问题，在现代的汽车中采用成熟电控技术是解决燃油供给系统问题的根本。电控燃油供给系统是汽车动力输出的主要源，
13、在汽车各种系统中燃油供给系统工作状况的好坏直接影响着汽车的动力性，经济性和环保性。随着世界经济的全球化，各个国家在对汽车燃油供给系统的要求不断的提高，如电控燃油喷射系统取代传统化油器式燃料供给系统，提高了汽车的动力性。准确的控制燃料供给系统供给的燃料，充分提高可燃混合气的浓度比使燃料充分燃烧，从而提高了汽车的燃料经济性。同时在排放系统中采用先进的三元转换装置，可以最大限度的降低汽车排出废气，提高了汽车的环保降低了汽车的排污性。总之在汽车技术的发展历程中燃油供给系统技术的不断提高和成熟，对整个社会效益和经济效益的提高有着重大的影响。1.1 燃油供给系统的主要元件构造和功用在现代汽车中各种发动机的
14、燃油供给系统组成基本相同。燃油供给系统共分为四个部分，燃油供给装置、空气供给装置、可燃混合气形成装置、混合气供给和废气排除装置。如图1所示燃油供给系统各个元件：232221图I汽油供给系统零件图1-回油软管2-进油软管3、8、28-油管夹头4、7、9、21、26-夹箍5-汽油滤清器罩壳6-汽油滤清器10-固定螺钉回油管12-通气细管13-进油管14-锁紧螺母（用工具3217拆卸和安装）15-凸缘（注意在汽油箱上的安装位置）16-密封圈17-汽油油位传感器18-汽油泵19-汽油箱（拆卸时，用发动机和变速器框杆V.A.G1383支撑）20-安装汽油泵固定环22-固定螺钉23-卡环24-支承座25-
15、防尘罩27-橡胶连接管电动燃油泵将燃油从燃油箱中吸出，如图2所示，经燃油滤清器过滤后，再经压力调节器的调节，使油路中的油压比进气管内负压约高250千帕并经输油管分配给各缸喷油器。喷油器根据电控单元的指令将燃油适时地喷人进气管中。当发动机冷启动时.冷启动喷油器按电控单元的指令喷油，以改善发动机低温启动性能。当油路中油压升高时，压力调节器自动调节，将多余燃油返回油箱，从而保持送给喷油器的燃油压力基本不变。本文主要是对桑塔纳2000型汽车燃油供给系统的常见故障进行诊断维修，对其主要元件；电动燃油泵、燃油滤清器、燃油压力调节器、喷油器、脉动阻尼器、燃油滤清器、三元转化器等进行综合故障诊断检修。1.1.1 电动燃油泵1.1.1.1 功用电动燃油泵是电控燃油喷射发动机的基本部件之一。它一般由小型直流电动机驱动，其作用是把燃油从油箱中吸出、加压后输送到管路中，和燃油压力调节器配合建立合适的系统压力。1.1.1.2 构造燃油泵由膜片、进油阀、出油阀、拉杆、摇臂、手摇臂、膜片弹簧、壳体等组成，如图3所示图3电动燃油泵厂限压阀2-滚柱式油泵3-电动机4-单向阀A-进油口B-出油口1.1.1.3 工作过程进油过程：膜片装在上下体之间，将内体分为上下两腔，上腔装有进油阀和出油阀。当凸轮轴转动时，偏心轮的凸起部分驱动摇臂，拉杆将膜片向下拉，使
