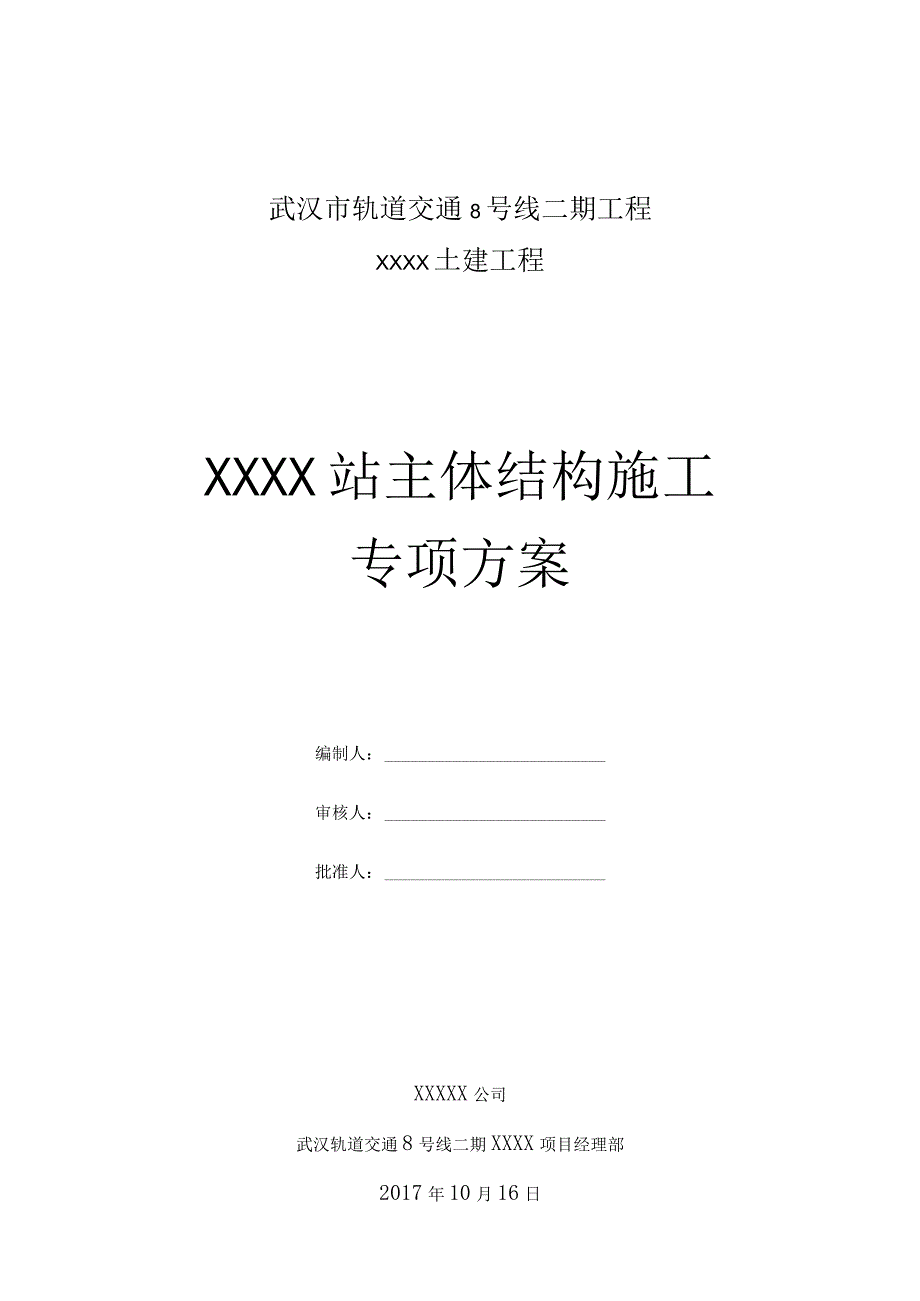

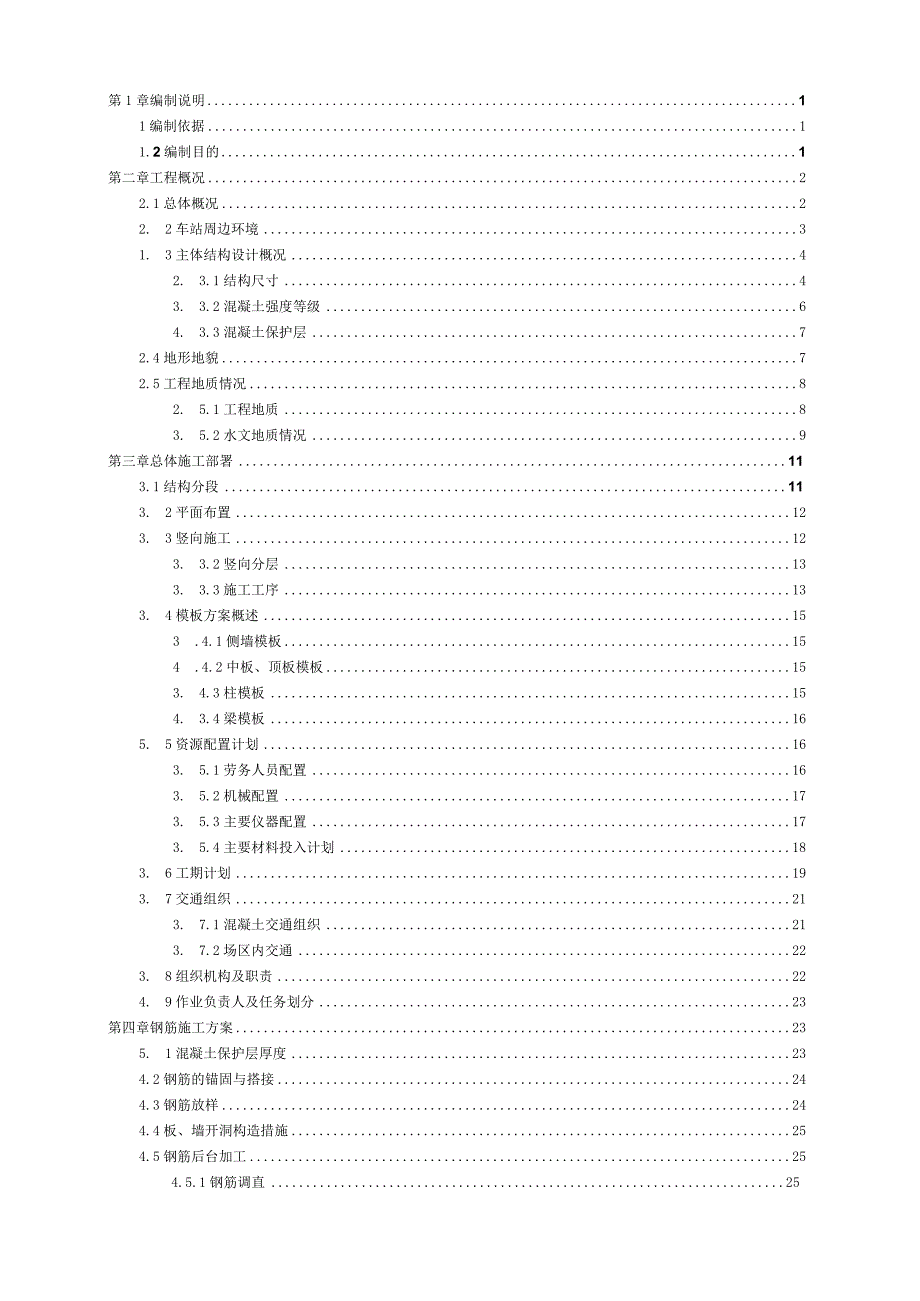

1、武汉市轨道交通8号线二期工程XXXX土建工程XXXX站主体结构施工专项方案编制人：审核人：批准人：XXXXX公司武汉轨道交通8号线二期XXXX项目经理部2017年10月16日第1章编制说明11编制依据11.2编制目的1第二章工程概况22.1总体概况22. 2车站周边环境31. 3主体结构设计概况42. 3.1结构尺寸43. 3.2混凝土强度等级64. 3.3混凝土保护层72.4地形地貌72.5工程地质情况82. 5.1工程地质83. 5.2水文地质情况9第三章总体施工部署113.1结构分段113. 2平面布置123. 3竖向施工123. 3.2竖向分层133. 3.3施工工序133. 4模板方

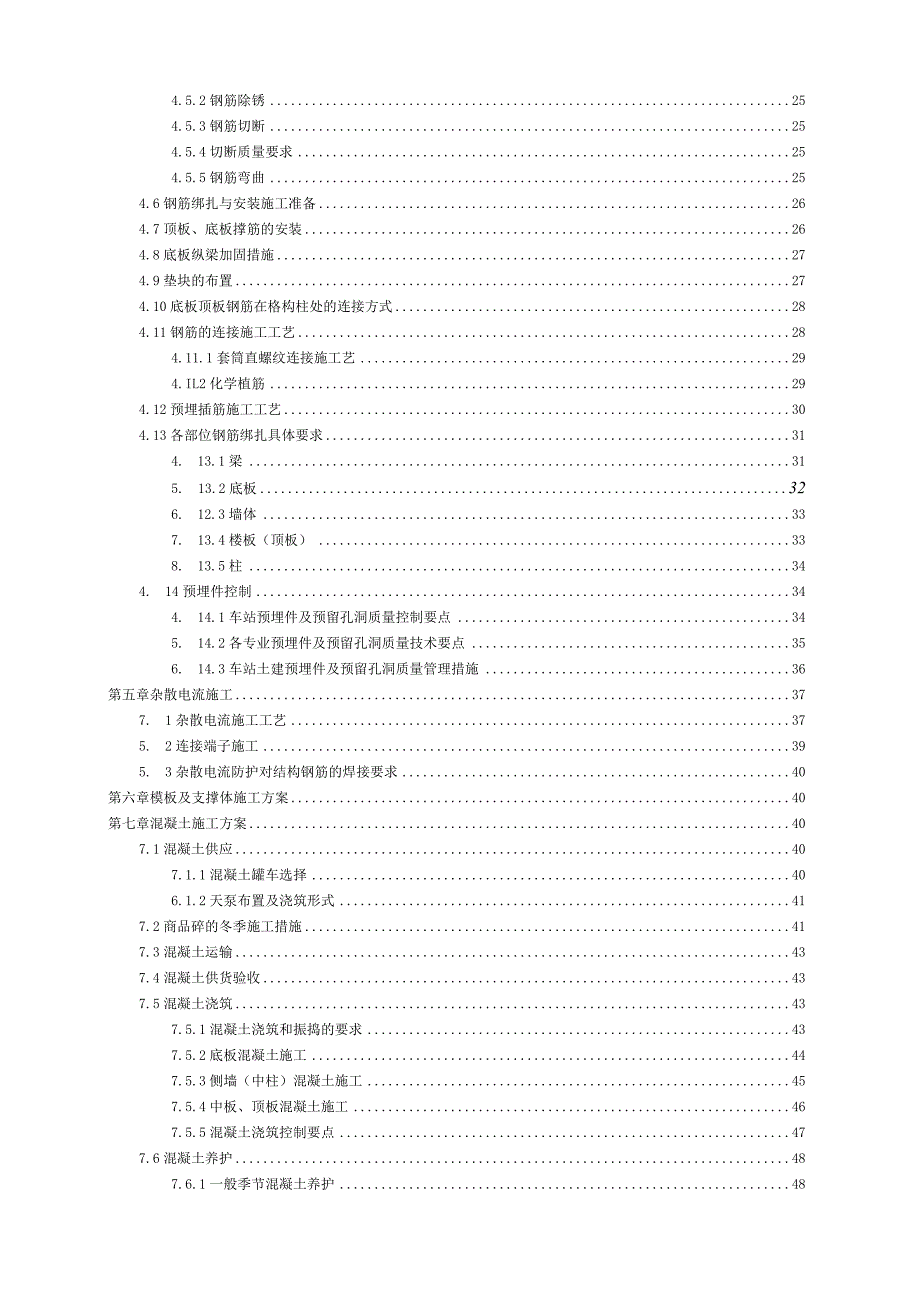

2、案概述153 .4.1侧墙模板154 .4.2中板、顶板模板153. 4.3柱模板154. 3.4梁模板165. 5资源配置计划163. 5.1劳务人员配置163. 5.2机械配置173. 5.3主要仪器配置173. 5.4主要材料投入计划183. 6工期计划193. 7交通组织213. 7.1混凝土交通组织213. 7.2场区内交通223. 8组织机构及职责224. 9作业负责人及任务划分23第四章钢筋施工方案235. 1混凝土保护层厚度234.2钢筋的锚固与搭接244.3钢筋放样244.4板、墙开洞构造措施254.5钢筋后台加工254.5.1钢筋调直254.5.2钢筋除锈254.5.3钢筋
3、切断254.5.4切断质量要求254.5.5钢筋弯曲254.6钢筋绑扎与安装施工准备264.7顶板、底板撑筋的安装264.8底板纵梁加固措施274.9垫块的布置274.10底板顶板钢筋在格构柱处的连接方式284.11钢筋的连接施工工艺284.11.1套筒直螺纹连接施工艺294.IL2化学植筋294.12预埋插筋施工工艺304.13各部位钢筋绑扎具体要求314. 13.1梁315. 13.2底板326. 12.3墙体337. 13.4楼板（顶板）338. 13.5柱344. 14预埋件控制344. 14.1车站预埋件及预留孔洞质量控制要点345. 14.2各专业预埋件及预留孔洞质量技术要点356
4、. 14.3车站土建预埋件及预留孔洞质量管理措施36第五章杂散电流施工377. 1杂散电流施工工艺375. 2连接端子施工395. 3杂散电流防护对结构钢筋的焊接要求40第六章模板及支撑体施工方案40第七章混凝土施工方案407.1混凝土供应407.1.1混凝土罐车选择406.1.2天泵布置及浇筑形式417.2商品碎的冬季施工措施417.3混凝土运输437.4混凝土供货验收437.5混凝土浇筑437.5.1混凝土浇筑和振捣的要求437.5.2底板混凝土施工447.5.3侧墙（中柱）混凝土施工457.5.4中板、顶板混凝土施工467.5.5混凝土浇筑控制要点477.6混凝土养护487.6.1一般季
5、节混凝土养护487.6.2冬期施工的人工养护方法：487.7预防泵管堵塞措施497. 8施工缝及变形缝施工49第八章成品保护508. 1钢筋保护509. 2模板保护50第九章监测施工方案5010. 1测点布置509.2沉降观测519. 3监测措施51第十章安全生产保证措施5210. 1安全目标5210. 2安全施工原则5210. 3安全保证组织机构5210. 4危险源辨识5310. 5安全保证措施5510. 5.1预防坍塌事故安全技术措施5510. 5.2预防负高空坠落事故安全技术措施5610. 5.3混凝土浇筑技术安全措施5710. 5.4机械施工安全注意事项5710. 5.5支架施工安全注
6、意事项5810. 5.6基坑滑坡坍塌应急措施5911. 5.7钢支撑机械碰撞应急措施59第十一章质量保证措施6012. 1质量标准6013. 2质量保证措施6111.2.1钢筋质量管理措施6111.2.2 材料进场检验保证措施6211.2.3 模板支架质量保证措施6411.2.4 混凝土施工质量控制措施64IL3常见质量问题的发生原因及防治措施6711.3 .1蜂窝产生的原因6711.4 .2蜂窝防治的措施。6711.5 .3麻面产生的原因6711.6 .4麻面防治的措施6811.7 .5孔洞产生的原因6811.8 .6孔洞防治的措施6811.9 .7露筋产生的原因6811.10 8露筋防治的
7、措施6911.11 9缝隙、夹层产生的原因6911.12 10缝隙、夹层防治的措施6911.13 11缺棱掉角产生的原因7011.14 12缺棱掉角防治措施7011.15 13表面不平整产生的原因7011.16 14表面不平整防治措施7011.17 15强度不够，均质性差产生的原因7011.18 16强度不够，均质性差防治措施71第十二章文明施工保证措施71第十三章应急预案7213.1机构设置7213.2人员分工与职责7213.3应急救援工作程序7313.4应急措施7312.4.1模板支架倒塌应急措施7312.4.2高处坠落事故应急准备与响应预案7412.4.3电击事故应急准备与响应预案751
8、3.5恢复生产及应急抢险总结7513.6预案管理与评审改进76武汉轨道交通8号线二期XX标土建工程XXXX站主体结构施工专项方案第1章编制说明1.1 编制依据（1）武汉市轨道交通8号线二期工程XXXX土建工程XXXX站主体结构施工图纸、业主提供各参考资料等。（2）武汉市轨道交通8号线二期工程第五标段XXXX站岩土工程详细勘察报告（湖北省地质勘察基础工程公司）。（3）武汉市轨道交通8号线二期工程XXXX土建工程实施性施工组织设计。（4）相关施工技术规范及国家有关安全、质量、工程验收标准。表17主要规范一览表序号标准名称标准编号1大体积混凝土施工规范GB50496-20092地下铁道工程施工及验收
9、规范（2003版）GB50299-19993地下工程防水技术规范GB50108-20084地下防水工程质量验收规范GB50208-20115建筑地基基础设计规范GB50007-20116建筑地基处理技术规范JGJ79-20127混凝土结构工程施工质量验收规范GB50204-20158钢筋焊接及验收规程JGJ18-20129施工现场临时用电安全技术规范（附条文说明）JGJ46-200510建筑施工碗扣式钢管脚手架安全技术规范JGJ166-200811钢筋机械连接技术规程（附条文说明）JGJ107-201013建筑施工模板安全技术规范JGJ-162-200814建筑施工碗扣式钢管脚手架安全技术规范
10、JGJ166-201615住房与城乡建设部建质200987号文建设部文件16住房与城乡建设部建质2009254号文建设部文件1.2 编制目的武汉市轨道交通8号线二期工程XXXX土建工程XXXX站主体结构工程为本标段关键性、重点性工程。为确保主体结构能规范化、合理化施工，并做到科学管理、精心组织，能按各节点工期要求，“优质、高效、安全、快速”完成主体结构施工，特编制此方案，以指导现场施工。第二章工程概况2.1总体概况本工程为武汉轨道交通8号线二期XXXX,施工范围为省农科院站XXXX站区间（盾构）、XXXX站（明挖）、XXXX站野芷湖站（不含）区间（盾构）、野芷湖出入场段线（盾构+明挖），共1车
11、站2区间1出入线。XXXX站设计为地下二层单柱岛式站台车站（其中地下一层为站厅层、地下二层为站台层），车站总长554.06m,标准段外包总宽21.3m,站台长度为186米，站台宽度12m。XXXX站围护结构端头井01轴03轴、65轴67轴采用100Omm厚地连墙十四道支撑围护，其中第一、二、三道为混凝土支撑，第四道为。800壁厚16mm的钢管支撑，并设一道钢换撑；03轴39轴、41轴43轴采用100omm厚地连墙十五道支撑围护，其中第一道为混凝土支撑，其它各道均为0800壁厚16mm的钢管支撑，并设一道钢换撑；43轴48轴、50轴65轴采用I（X）Omm厚地连墙+四道支撑围护，其中第一道为混凝
12、土支撑，其它各道均为。800壁厚16mm的钢管支撑，并设一道钢换撑；39轴41轴采用IoOOmm厚地连墙+五道支撑围护，五道均为混凝土支撑，并设一道钢换撑；48轴50轴采用IOoOmm厚地连墙+五道支撑围护，五道均为混凝土支撑，并设一道钢换撑。车站共设置4个出入口、2组风亭、1个安全出口（兼消防救援），出入口分设于交叉路口的三个象限，风亭分设车站南北两端。车站具体平面位置示意下图所示意：2.2车站周边环境车站位西侧是XXXX新村及创意产业园创意天地，站位东侧是保利心语住宅区。周边现状为商业建筑、办公建筑以及居住区等。本站范围内原有IOKV电力管群、信息网络、DN300自来水，燃气、雨、污水管开
13、挖前均已迁改至两侧疏解便道下，施工区域内无管线影响。表2.2-1基坑周边管线调查情况表序号类型材质断面埋深施工影响处理方式1光纤铜/光BH200*20000.42m车站主体施工迁改铜/光1000.35m车站主体施工迁改铜/光BH400*2000.8m车站主体施工迁改铜/光BH300*2001.2m车站主体施工迁改2天然气钢325中压1.85m车站主体施工迁改3电力铜BH1000*8005根IoKV0.87m车站主体施工迁改4给水铸铁3001.53m车站主体施工迁改5雨水碎20002.9m车站主体施工迁改碎3003.02m车站主体施工迁改6污水碎4003.58m车站主体施工迁改2.2.1管线改迁后情况统计编号专业管径材质埋深走向距车站距离备注1给水JS500铸铁0.851.60东西走向4.761114.45m2排水WS600HDPE4.235.30东西走向2.3m12.Im排水YS1000/2000PE3.044.30东西走向3.31113.Im3电力DLBH1500*800铜0.82.5东西走向7.2m16.9m4+1根HOKVBH500X500铜0.35.5东西走向2.411.2m15孔IOKV4
