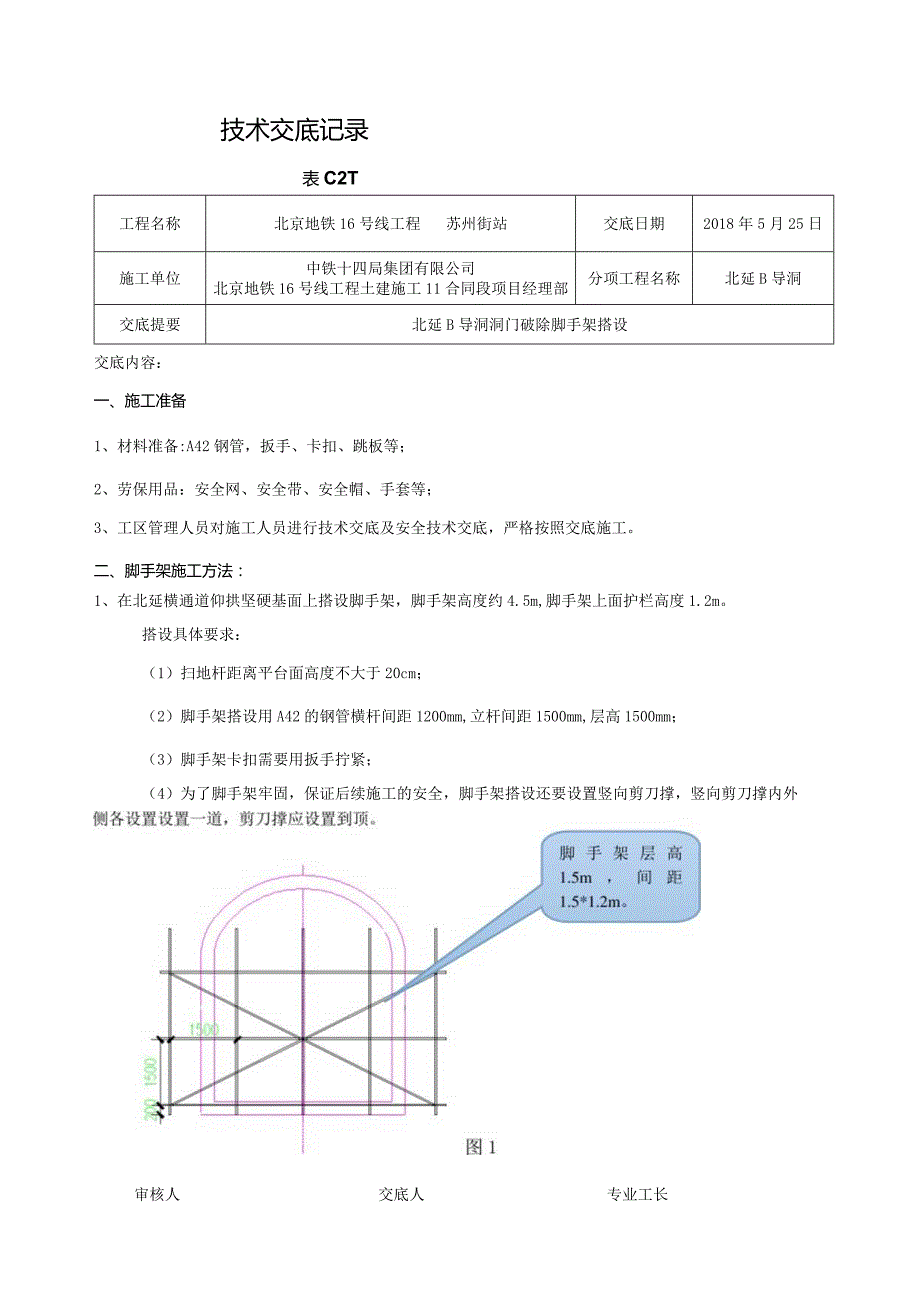

1、技术交底记录表C2T工程名称北京地铁16号线工程苏州街站交底日期2018年5月25日施工单位中铁十四局集团有限公司北京地铁16号线工程土建施工11合同段项目经理部分项工程名称北延B导洞交底提要北延B导洞洞门破除脚手架搭设交底内容：一、施工准备1、材料准备:A42钢管，扳手、卡扣、跳板等；2、劳保用品：安全网、安全带、安全帽、手套等；3、工区管理人员对施工人员进行技术交底及安全技术交底，严格按照交底施工。二、脚手架施工方法：1、在北延横通道仰拱坚硬基面上搭设脚手架，脚手架高度约4.5m,脚手架上面护栏高度1.2m。搭设具体要求：（1）扫地杆距离平台面高度不大于20cm；（2）脚手架搭设用A42的
2、钢管横杆间距1200mm,立杆间距1500mm,层高1500mm；（3）脚手架卡扣需要用扳手拧紧；（4）为了脚手架牢固，保证后续施工的安全，脚手架搭设还要设置竖向剪刀撑，竖向剪刀撑内外审核人交底人专业工长1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称北京地铁16号线工程苏州街站交底日期2018年5月25日施工单位中铁十四局集团有限公司北京地铁16号线工程土建施工11合同段项目经理部分项工程名称北延B导洞交底提要北延B导洞洞门破除脚手架搭设交底内容：（5）脚手架设置3道抛撑
3、，抛撑顶在仰拱初支格栅上，并用钢管与脚手架连增加稳定性；（6）脚手架侧面应绑扎爬梯，供人上下；（7）脚手架操作平台应用跳板满铺、跳板用铁丝与脚手架绑扎牢固，严禁出现探头板；（8）防护栏需悬挂防护网，栏杆底部加设踢脚板。（9）防护栏在设置高度为L2m,0.6m高度处设置拦腰杆，护栏三面均需设置，护栏下设置0.2m踢脚板。2、脚手架具体搭设如图1和图2所示。T包地层KI11,1L卜kb/图27IIItt审核人交底人专业工长1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录工程名称北京地铁16号线工程苏
4、州街站交底日期2018年5月25日施工单位中铁十四局集团有限公司北京地铁16号线工程土建施工11合同段项目经理部分项工程名称北延B导洞表C2-1交底提要北延B导洞洞门破除脚手架搭设交底内容:三、注意事项1、搭设脚手架必须将卡扣拧紧，横向架子管必须保证水平，纵向架子管必须保证竖直，脚手架搭设容许误差如表1所示;2、搭设脚手架属于高空作业，务必保证系牢安全带，高挂低用;3、脚手架上层护栏必须悬挂安全网;4、脚手架搭设过程中，下方严禁站人，搭设脚手架用的工具应装在工具包中，防止坠落伤人。表1脚手架搭设允许误差项目技术要求允许误差脚手架尺寸纵距1500mm+30mm步距1200mm+20mm层高150
5、0mm20mm纵向水平杆高差一根杆的两端/20mm同跨内两根纵向水平杆/IOmm剪刀撑斜杆与地面倾角/45o-60o/脚手板外伸长度对接/每块板外伸长度介于130-150m外伸长度之和W300mm搭接/每块板外伸长度210OnInl搭接长度220OnIm审核人交底人专业工长1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2T编号工程名称北京地铁16号线工程苏州街站交底日期2018年5月25日施工单位中铁十四局集团有限公司北京地铁16号线工程土建施工11合同段项目经理部分项工程名称北延B导洞交底提要北延B导洞洞门破除脚手架搭设针对性交底内容：1、搭设脚手架必须按照交底进行，尺寸符合要求；2、搭设脚手架与破除作业属于高空作业，施工人员必须戴好防护用品，系好安全带，高挂低用等；3、电焊作业时，必须持证上岗，开具动火证明，设看火人，配备合格的灭火器；4、脚手架必须设置剪刀撑，上层护栏必须悬挂安全网；5、脚手板必须满铺并绑扎牢固；6、脚手架必须按要求设置抛撑。接收交底人：审核人交底人专业工长1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
