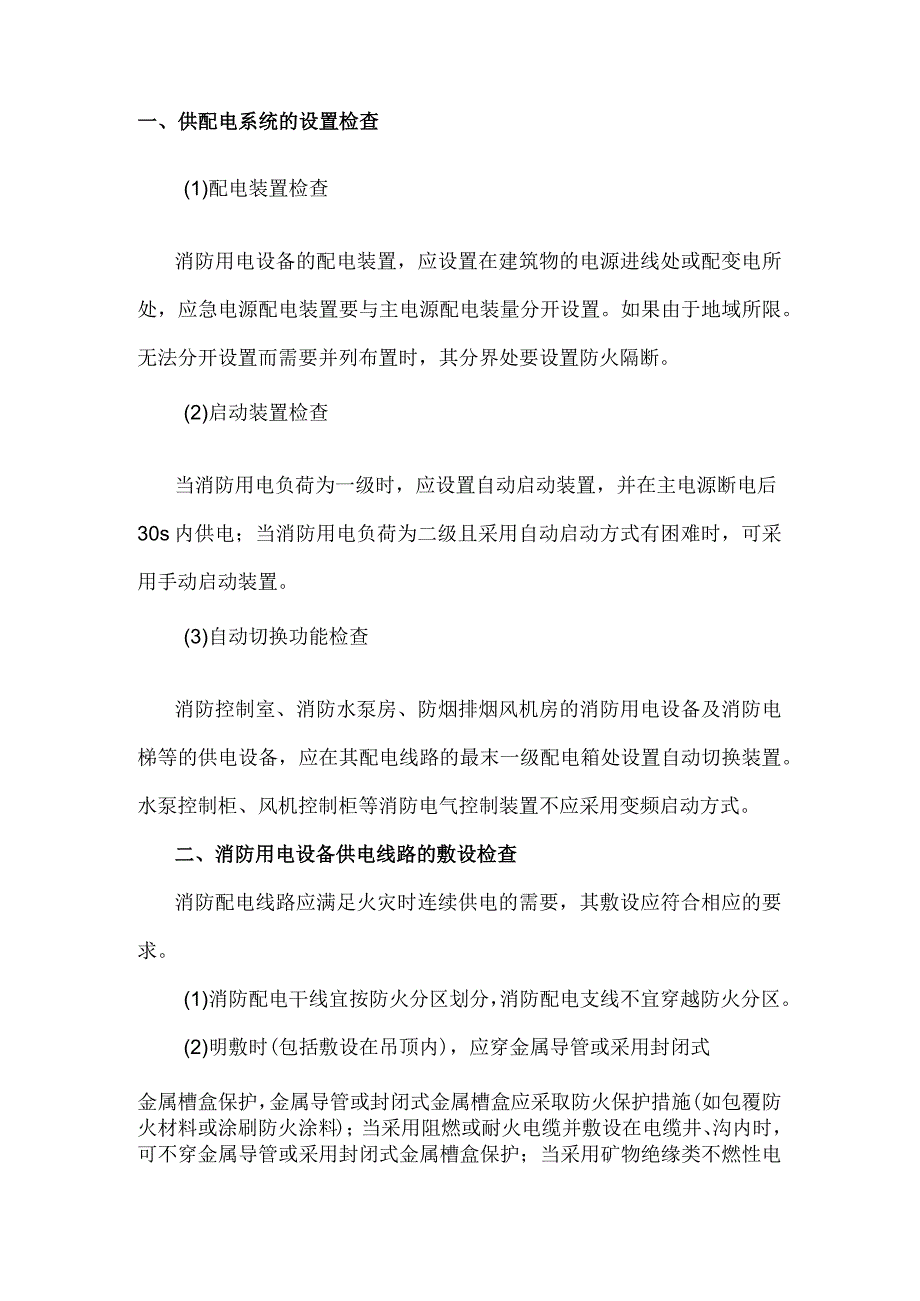

消防用电设备供配电系统知识点汇总.docx_第1页
第1页 / 共4页

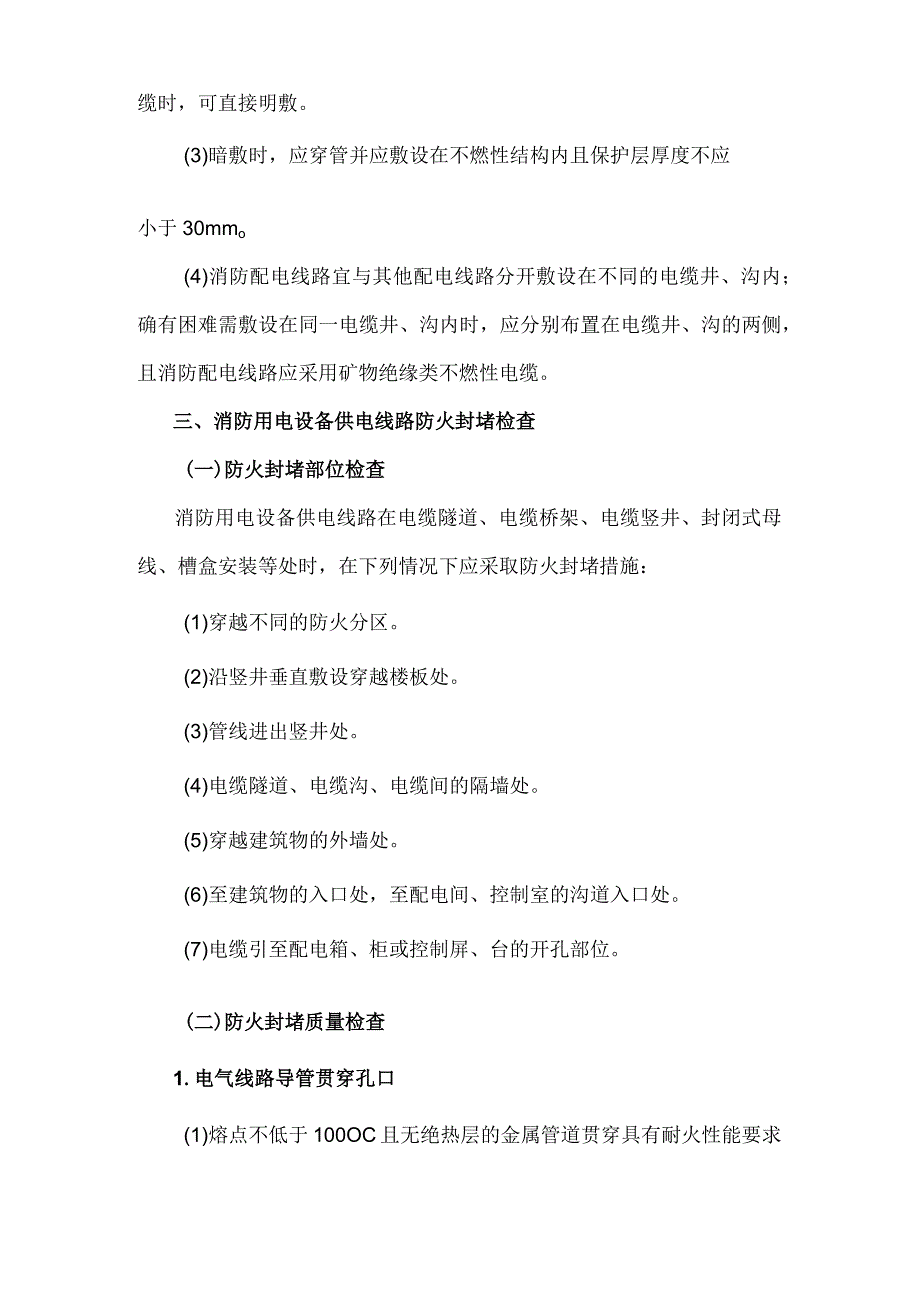

消防用电设备供配电系统知识点汇总.docx_第2页
第2页 / 共4页

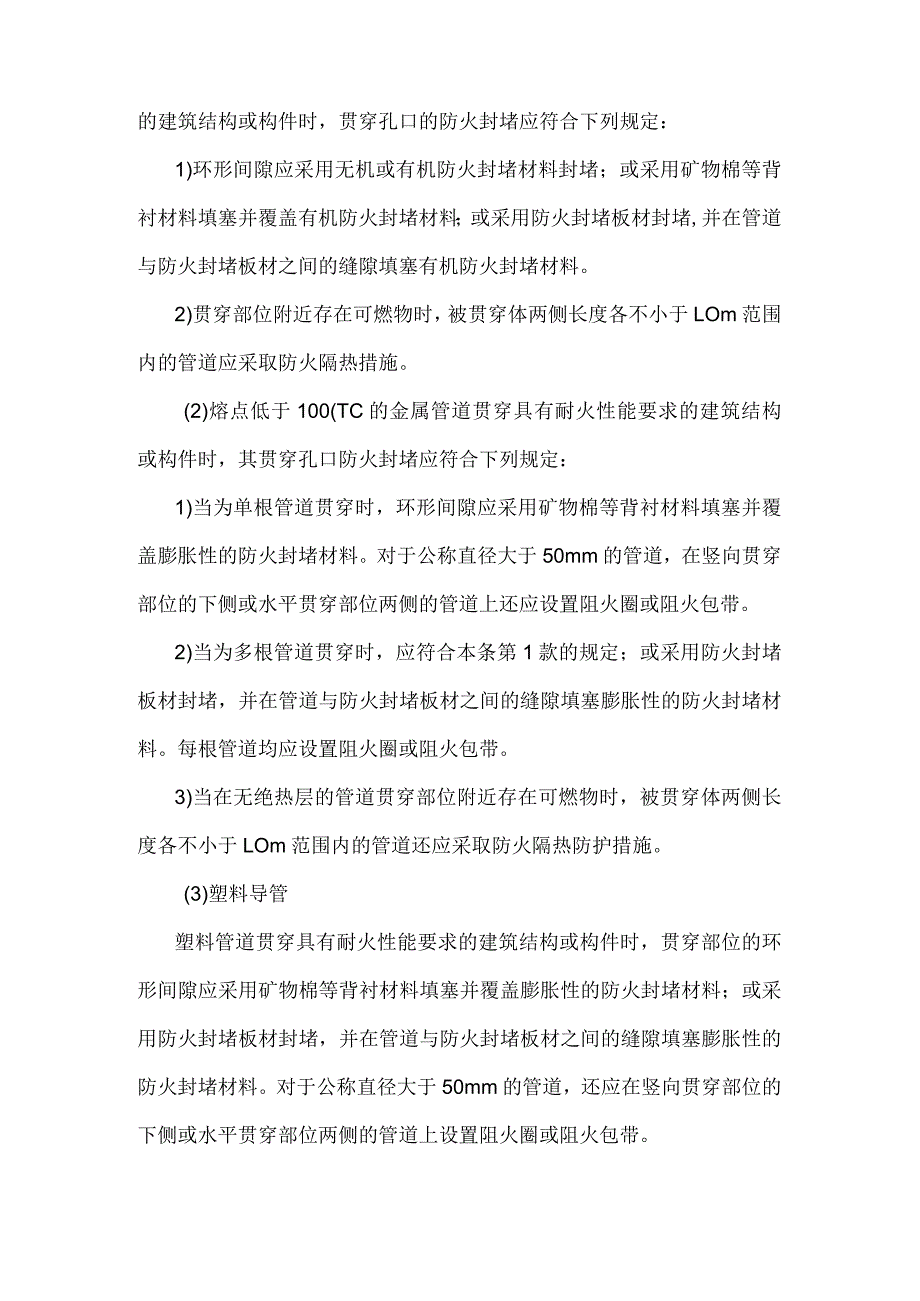

消防用电设备供配电系统知识点汇总.docx_第3页
第3页 / 共4页
消防用电设备供配电系统知识点汇总.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《消防用电设备供配电系统知识点汇总.docx》由会员分享,可在线阅读,更多相关《消防用电设备供配电系统知识点汇总.docx(4页珍藏版)》请在第壹文秘上搜索。

1、一、供配电系统的设置检查(1)配电装置检查消防用电设备的配电装置,应设置在建筑物的电源进线处或配变电所处,应急电源配电装置要与主电源配电装量分开设置。如果由于地域所限。无法分开设置而需要并列布置时,其分界处要设置防火隔断。(2)启动装置检查当消防用电负荷为一级时,应设置自动启动装置,并在主电源断电后30s内供电;当消防用电负荷为二级且采用自动启动方式有困难时,可采用手动启动装置。(3)自动切换功能检查消防控制室、消防水泵房、防烟排烟风机房的消防用电设备及消防电梯等的供电设备,应在其配电线路的最末一级配电箱处设置自动切换装置。水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。二、消防

2、用电设备供电线路的敷设检查消防配电线路应满足火灾时连续供电的需要,其敷设应符合相应的要求。(1)消防配电干线宜按防火分区划分,消防配电支线不宜穿越防火分区。(2)明敷时(包括敷设在吊顶内),应穿金属导管或采用封闭式金属槽盒保护,金属导管或封闭式金属槽盒应采取防火保护措施(如包覆防火材料或涂刷防火涂料);当采用阻燃或耐火电缆并敷设在电缆井、沟内时,可不穿金属导管或采用封闭式金属槽盒保护;当采用矿物绝缘类不燃性电缆时,可直接明敷。(3)暗敷时,应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mmo(4)消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内;确有困难需敷设在同一电缆井、沟内时

3、,应分别布置在电缆井、沟的两侧,且消防配电线路应采用矿物绝缘类不燃性电缆。三、消防用电设备供电线路防火封堵检查(一)防火封堵部位检查消防用电设备供电线路在电缆隧道、电缆桥架、电缆竖井、封闭式母线、槽盒安装等处时,在下列情况下应采取防火封堵措施:(1)穿越不同的防火分区。(2)沿竖井垂直敷设穿越楼板处。(3)管线进出竖井处。(4)电缆隧道、电缆沟、电缆间的隔墙处。(5)穿越建筑物的外墙处。(6)至建筑物的入口处,至配电间、控制室的沟道入口处。(7)电缆引至配电箱、柜或控制屏、台的开孔部位。(二)防火封堵质量检查1.电气线路导管贯穿孔口(1)熔点不低于100OC且无绝热层的金属管道贯穿具有耐火性能

4、要求的建筑结构或构件时,贯穿孔口的防火封堵应符合下列规定:1)环形间隙应采用无机或有机防火封堵材料封堵;或采用矿物棉等背衬材料填塞并覆盖有机防火封堵材料;或采用防火封堵板材封堵,并在管道与防火封堵板材之间的缝隙填塞有机防火封堵材料。2)贯穿部位附近存在可燃物时,被贯穿体两侧长度各不小于LOm范围内的管道应采取防火隔热措施。(2)熔点低于100(TC的金属管道贯穿具有耐火性能要求的建筑结构或构件时,其贯穿孔口防火封堵应符合下列规定:1)当为单根管道贯穿时,环形间隙应采用矿物棉等背衬材料填塞并覆盖膨胀性的防火封堵材料。对于公称直径大于50mm的管道,在竖向贯穿部位的下侧或水平贯穿部位两侧的管道上还

5、应设置阻火圈或阻火包带。2)当为多根管道贯穿时,应符合本条第1款的规定;或采用防火封堵板材封堵,并在管道与防火封堵板材之间的缝隙填塞膨胀性的防火封堵材料。每根管道均应设置阻火圈或阻火包带。3)当在无绝热层的管道贯穿部位附近存在可燃物时,被贯穿体两侧长度各不小于LOm范围内的管道还应采取防火隔热防护措施。(3)塑料导管塑料管道贯穿具有耐火性能要求的建筑结构或构件时,贯穿部位的环形间隙应采用矿物棉等背衬材料填塞并覆盖膨胀性的防火封堵材料;或采用防火封堵板材封堵,并在管道与防火封堵板材之间的缝隙填塞膨胀性的防火封堵材料。对于公称直径大于50mm的管道,还应在竖向贯穿部位的下侧或水平贯穿部位两侧的管道上设置阻火圈或阻火包带。2.电缆贯穿孔口(1)当贯穿孔口的环形间隙较小时,应采用膨胀性的有机防火封堵材料封堵。(2)当贯穿孔口的环形间隙较大时,应采用无机防火封堵材料封堵;或采用矿物棉等背衬材料填塞并覆盖膨张性的有机防火封堵材料;或采用防火封堵板材、阻火模块封堵,并在电缆与防火封堵板材或阻火模块之间的缝隙填塞膨胀性的防火封堵材料。(3)电缆之间的缝隙应采用膨胀性的防火封堵材料封堵。(4)对于高压电缆,应采用具有弹性的防火封堵材料。
