《混凝土外加剂检测及技术.docx》由会员分享，可在线阅读，更多相关《混凝土外加剂检测及技术.docx（5页珍藏版）》请在第壹文秘上搜索。

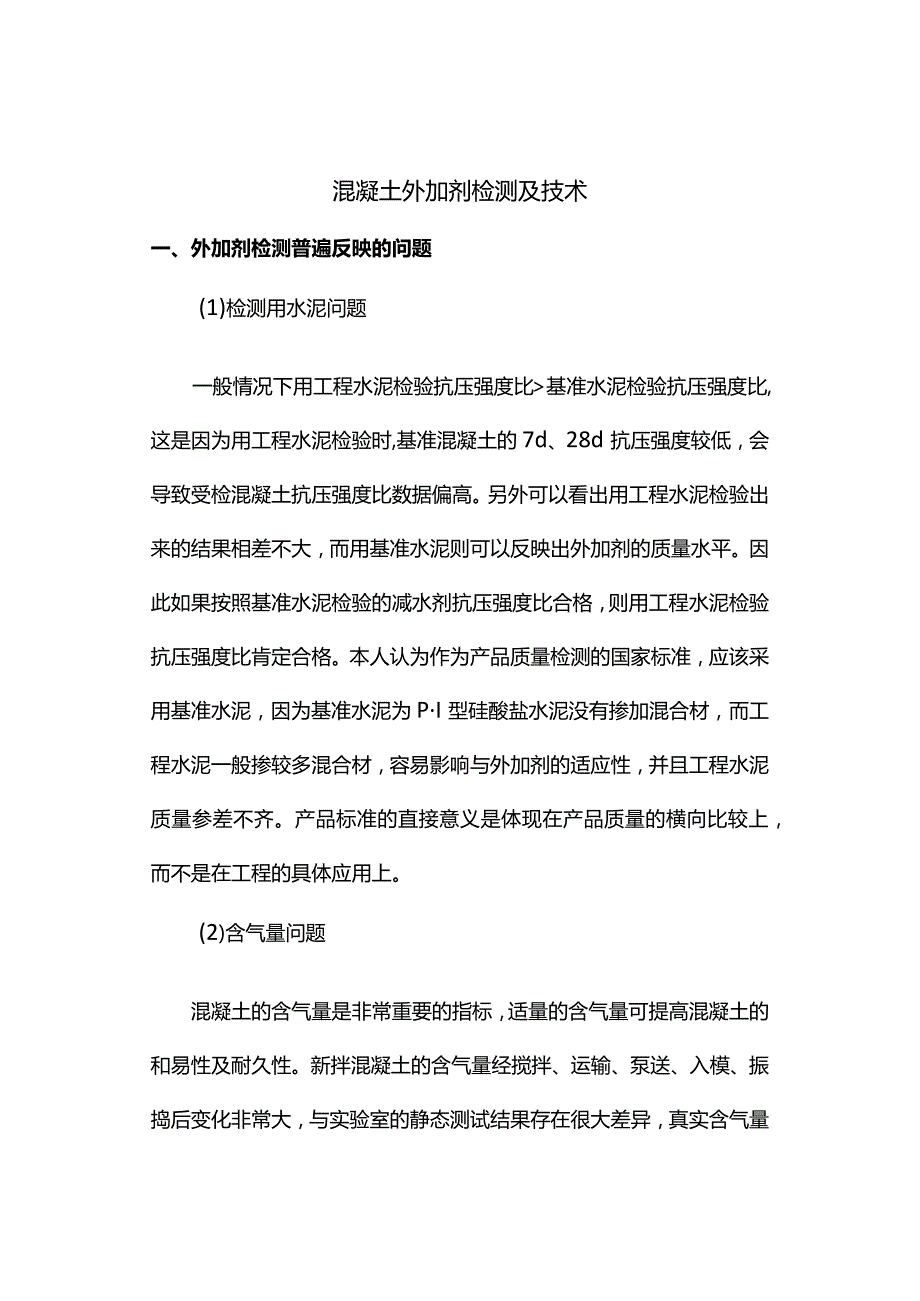

1、混凝土外加剂检测及技术一、外加剂检测普遍反映的问题(1)检测用水泥问题一般情况下用工程水泥检验抗压强度比基准水泥检验抗压强度比,这是因为用工程水泥检验时,基准混凝土的7d、28d抗压强度较低，会导致受检混凝土抗压强度比数据偏高。另外可以看出用工程水泥检验出来的结果相差不大，而用基准水泥则可以反映出外加剂的质量水平。因此如果按照基准水泥检验的减水剂抗压强度比合格，则用工程水泥检验抗压强度比肯定合格。本人认为作为产品质量检测的国家标准，应该采用基准水泥，因为基准水泥为PI型硅酸盐水泥没有掺加混合材，而工程水泥一般掺较多混合材，容易影响与外加剂的适应性，并且工程水泥质量参差不齐。产品标准的直接意义是

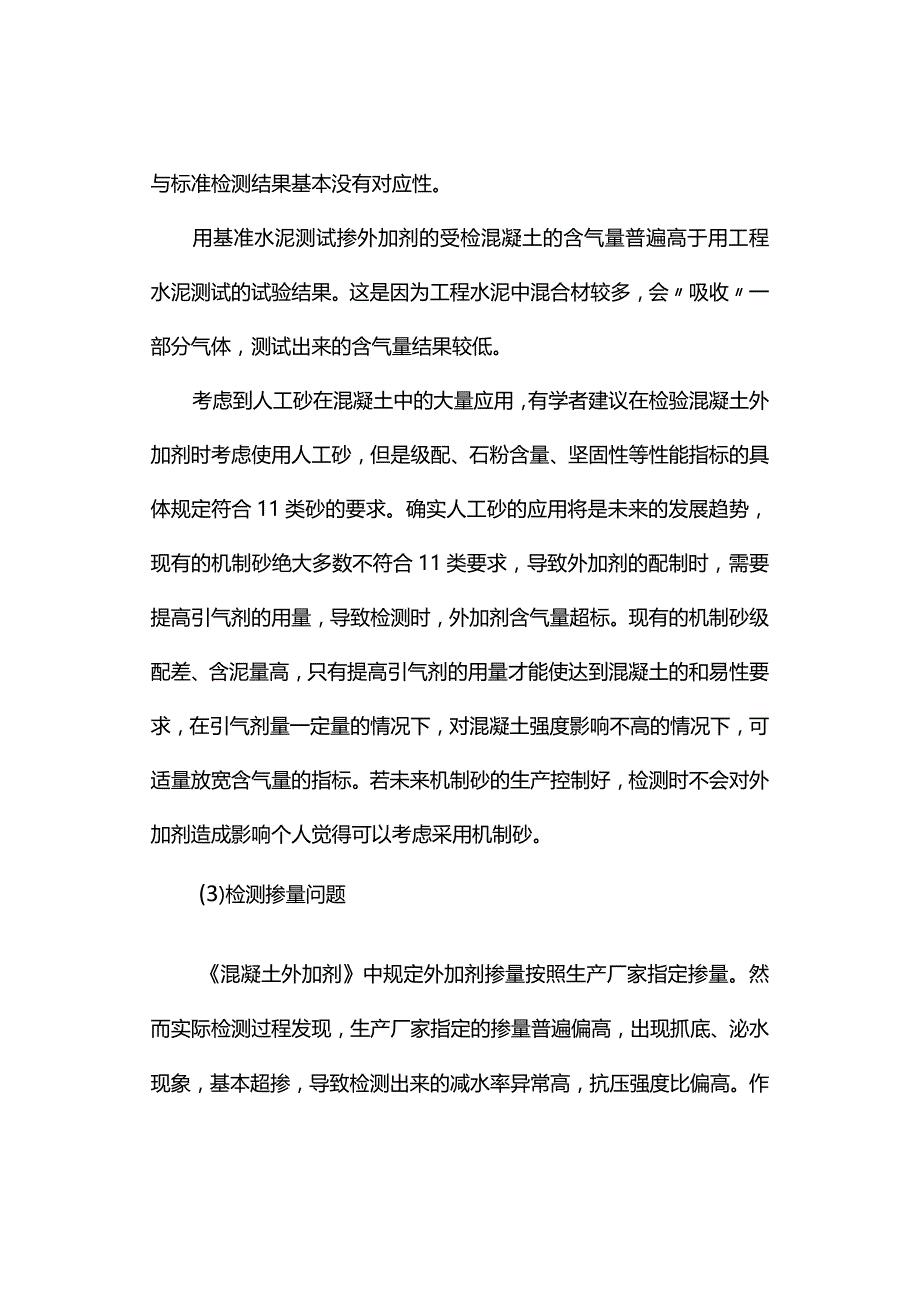

2、体现在产品质量的横向比较上，而不是在工程的具体应用上。(2)含气量问题混凝土的含气量是非常重要的指标，适量的含气量可提高混凝土的和易性及耐久性。新拌混凝土的含气量经搅拌、运输、泵送、入模、振捣后变化非常大，与实验室的静态测试结果存在很大差异，真实含气量与标准检测结果基本没有对应性。用基准水泥测试掺外加剂的受检混凝土的含气量普遍高于用工程水泥测试的试验结果。这是因为工程水泥中混合材较多，会吸收一部分气体，测试出来的含气量结果较低。考虑到人工砂在混凝土中的大量应用，有学者建议在检验混凝土外加剂时考虑使用人工砂，但是级配、石粉含量、坚固性等性能指标的具体规定符合11类砂的要求。确实人工砂的应用将是未

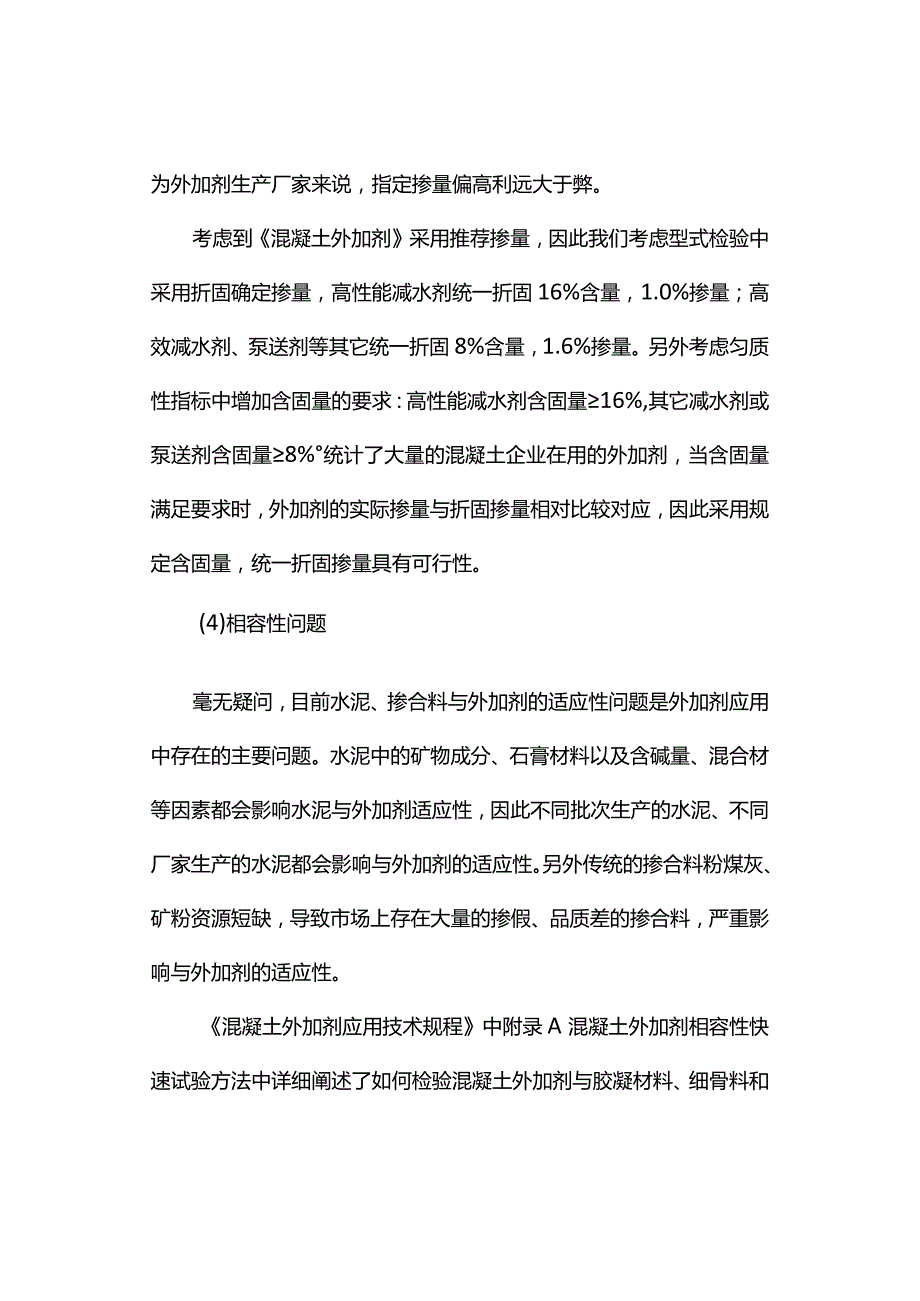

3、来的发展趋势，现有的机制砂绝大多数不符合11类要求，导致外加剂的配制时，需要提高引气剂的用量，导致检测时，外加剂含气量超标。现有的机制砂级配差、含泥量高，只有提高引气剂的用量才能使达到混凝土的和易性要求，在引气剂量一定量的情况下，对混凝土强度影响不高的情况下，可适量放宽含气量的指标。若未来机制砂的生产控制好，检测时不会对外加剂造成影响个人觉得可以考虑采用机制砂。(3)检测掺量问题混凝土外加剂中规定外加剂掺量按照生产厂家指定掺量。然而实际检测过程发现，生产厂家指定的掺量普遍偏高，出现抓底、泌水现象，基本超掺，导致检测出来的减水率异常高，抗压强度比偏高。作为外加剂生产厂家来说，指定掺量偏高利远大于
4、弊。考虑到混凝土外加剂采用推荐掺量，因此我们考虑型式检验中采用折固确定掺量，高性能减水剂统一折固16%含量，1.0%掺量；高效减水剂、泵送剂等其它统一折固8%含量，1.6%掺量。另外考虑匀质性指标中增加含固量的要求：高性能减水剂含固量16%,其它减水剂或泵送剂含固量8%统计了大量的混凝土企业在用的外加剂，当含固量满足要求时，外加剂的实际掺量与折固掺量相对比较对应，因此采用规定含固量，统一折固掺量具有可行性。(4)相容性问题毫无疑问，目前水泥、掺合料与外加剂的适应性问题是外加剂应用中存在的主要问题。水泥中的矿物成分、石膏材料以及含碱量、混合材等因素都会影响水泥与外加剂适应性，因此不同批次生产的水
5、泥、不同厂家生产的水泥都会影响与外加剂的适应性。另外传统的掺合料粉煤灰、矿粉资源短缺，导致市场上存在大量的掺假、品质差的掺合料，严重影响与外加剂的适应性。混凝土外加剂应用技术规程中附录A混凝土外加剂相容性快速试验方法中详细阐述了如何检验混凝土外加剂与胶凝材料、细骨料和其他外加剂的相容性。砂浆配合比应采用与工程实际使用的混凝土配合比中去除粗骨科后的砂浆配合比，水胶比应降低0.02,砂浆总量不应少于1.5L。检验砂浆扩展度和扩展度Ih经时变化量，要求初始扩展度35020mm,扩展度Ih经时变化量为-20+20mmo选用不同混凝土企业的外加剂及其对应的C30混凝土生产配合比做快速相容性试验见图4,试
6、验结果表明基本上混凝土的坍落度损失要大于砂浆扩展度损失，相容性试验可大致反映出混凝土的实际情况。(5)配合比及坍落度控制问题混凝土外加剂中规定：掺高性能减水剂或泵送剂的基准混凝土和受检混凝土的单位水泥用量为360kgm3;掺其他外加剂的基准混凝土和受检混凝土单位水泥用量为330kgm3o其实在混凝土企业最常用的还是高效减水剂和泵送剂，含固量和减水率都差不多，个人认为应该把高效减水剂和泵送剂归为一类，配合比设计中单位水泥用量应该统一为360kgm3,且坍落度应该控制在21010mm,砂率适当降低，这样才能反映出外加剂的真实效果，跟实际工程大坍落度混凝土较为对应。(6)成型振捣问题混凝土外加剂中规
7、定试件制作时，用振动台振动15-20so对于掺高性能减水剂或泵送剂的基准混凝土和受检混凝土的坍落度为21010mm;在进行硬化混凝土检验的试件成型时用振动台振动15-20s会造成过振，尤其对于粘聚性比较差的基准混凝土过振的现象更严重，试件内混凝土上下分层、不均匀上部砂浆多、石子下沉，不利于硬化混凝土各龄期性能的发展，会增加硬化混凝土性能指标的离散性。有学者建议用振动台振动5-IOs既保证了检测的统一性，又不会造成过振。本人认为混凝土坍落度为21010mm时，应该采用插捣法，混凝土坍落度为8010mm时,采用振动台振动。二、结论1.标准检测还是应该用基准水泥，型式检验采用折固确定掺量,高性能减水剂统一折固16%含量，1.0%掺量；其它统一折固8%含量，1.6%掺量。2、建议配合比设计中将高效减水剂和泵送剂归为一类，统一配合比，控制坍落度为21010mm,采用插捣法成型。3、混凝土原材料质量差、材料波动大，对外加剂的生产和应用提出了更高的要求，解决混凝土中含泥量高、离析泌水问题是行业应该重点解决的问题，因此外加剂开发将是往抗泥型、粘度改性调节发展。
