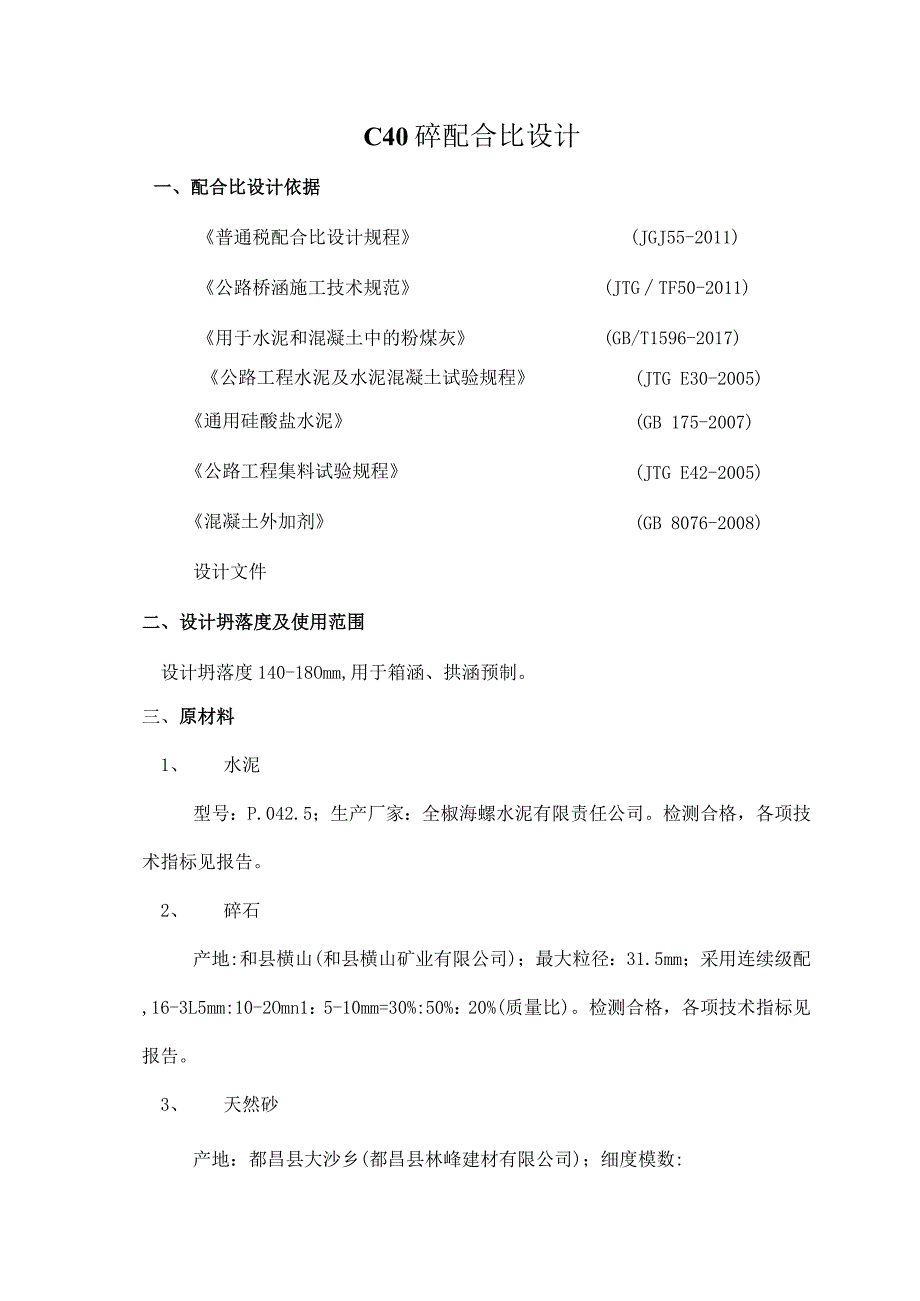

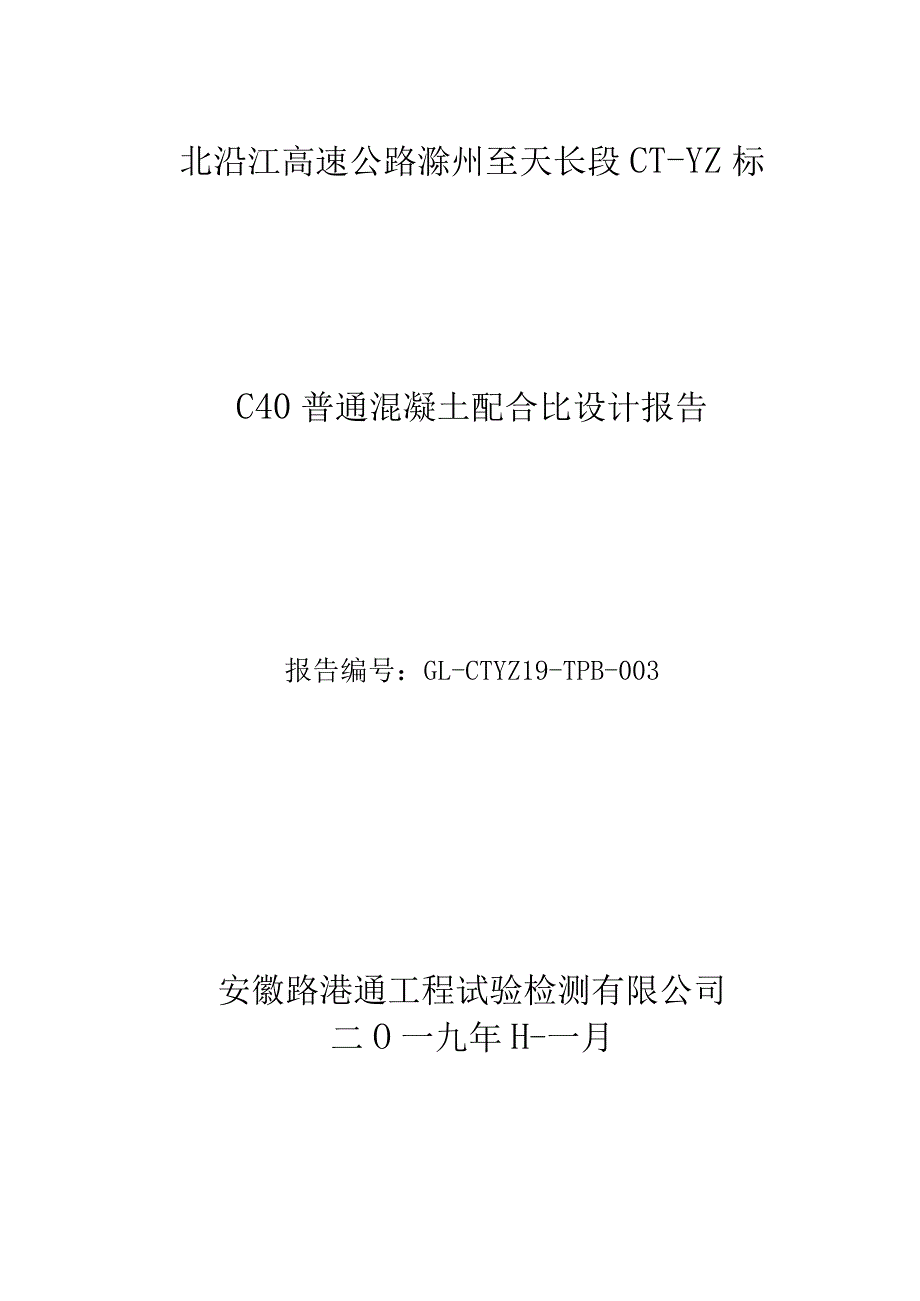

1、北沿江高速公路滁州至天长段CT-YZ标C40普通混凝土配合比设计报告报告编号：GL-CTYZ19-TPB-003安徽路港通工程试验检测有限公司二O一九年H-一月C40碎配合比设计一、配合比设计依据普通税配合比设计规程(JGJ55-2011)公路桥涵施工技术规范(JTGTF50-2011)用于水泥和混凝土中的粉煤灰(GB/T1596-2017)公路工程水泥及水泥混凝土试验规程(JTG E30-2005)(GB 175-2007)(JTG E42-2005)(GB 8076-2008)通用硅酸盐水泥公路工程集料试验规程混凝土外加剂设计文件二、设计坍落度及使用范围设计坍落度140-18Omm,用于箱
2、涵、拱涵预制。三、原材料1、 水泥型号：P.042.5；生产厂家：全椒海螺水泥有限责任公司。检测合格，各项技术指标见报告。2、 碎石产地:和县横山(和县横山矿业有限公司)；最大粒径：31.5mm；采用连续级配,16-3L5mm:10-2Omn1：5-10mm=30%:50%：20%(质量比)。检测合格，各项技术指标见报告。3、 天然砂产地：都昌县大沙乡(都昌县林峰建材有限公司)；细度模数:Mx=2.6o检测合格，各项技术指标见报告。4、 外加剂型号：JSPC-2聚竣酸系高性能减水剂（掺量1.2%）；生产厂家:安徽金石混凝土外加剂有限公司。检测合格，各项指标见报告。5、 粉煤灰型号：F类I级灰（

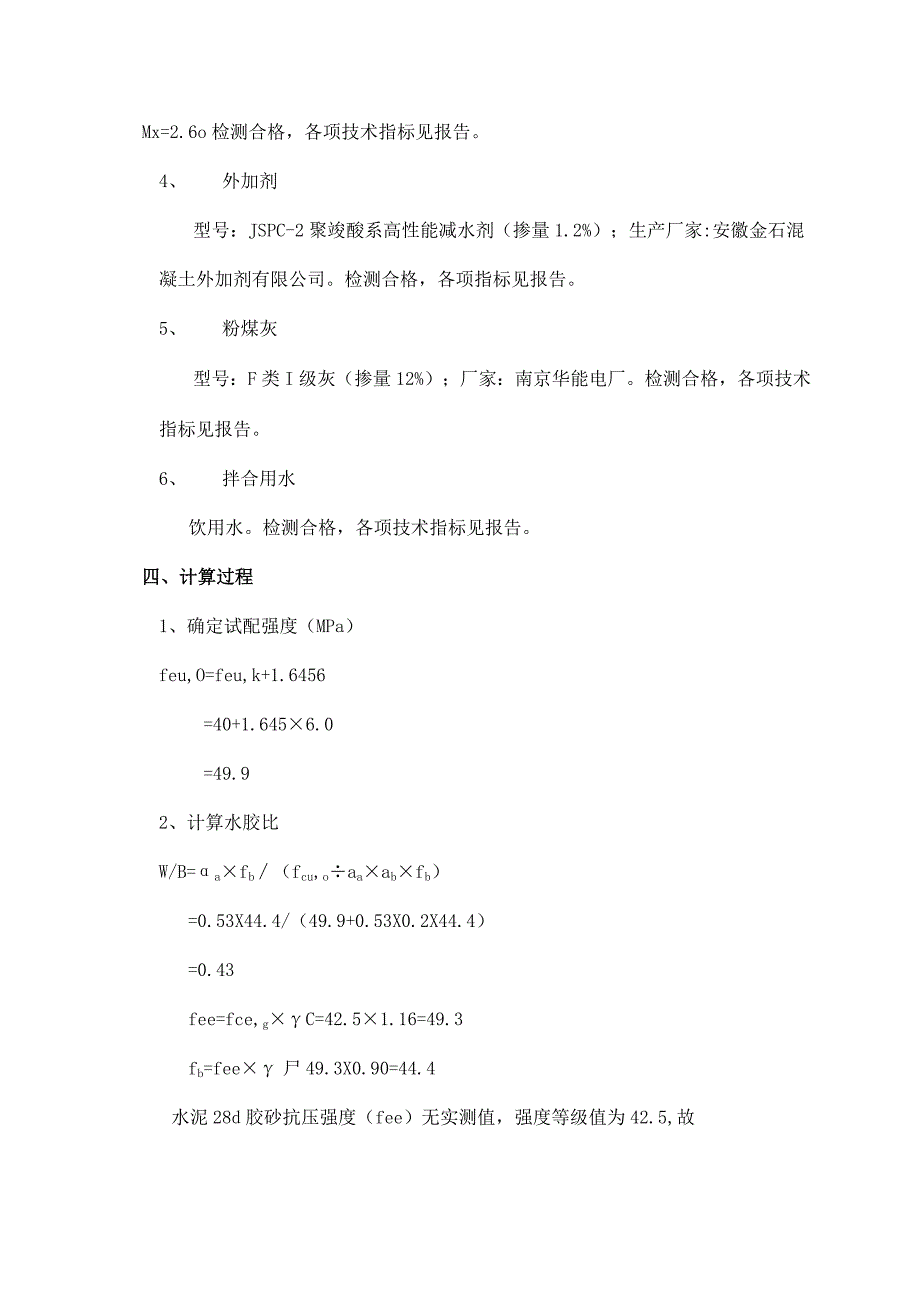

3、掺量12%）；厂家：南京华能电厂。检测合格，各项技术指标见报告。6、 拌合用水饮用水。检测合格，各项技术指标见报告。四、计算过程1、确定试配强度（MPa）feu,O=feu,k+1.6456=40+1.6456.0=49.92、计算水胶比W/B=afb（fcu,oaaabfb）=0.53X44.4/（49.9+0.53X0.2X44.4）=0.43fee=fce,gC=42.51.16=49.3fb=fee尸49.3X0.90=44.4水泥28d胶砂抗压强度（fee）无实测值，强度等级值为42.5,故查表得水泥富余系数YC=I.16粉煤灰掺量12%,查表得影响系数Yf=0.90为满足混凝土配制
4、强度和耐久性要求，选定水胶比：WB=0.343、确定用水量和外加剂用量通过查表未掺减水剂时，坍落度90mm对应的用水量205kgm3,坍落度每增大20m用水量增加5kg,故用水量为：205+(180-90)5/20=228(kgm3)减水剂减水率为30%,掺量为胶凝材料用量的1.2%,则用水量为:228X(1-30%)=160(kgm3)根据经验确定用水量为155kgm3o4、凝胶材料用量4.1 计算每立方米混凝土胶凝材料用量(mbo)mbo=mwo(W/B)=1550.34=456kgm304.2 计算每立方米混凝土粉煤灰用量(11vo)mfo=mbo3f=45612%=55(kg)BL粉煤
5、灰掺量取12%,4.3 每立方米混凝土水泥用量(mg)mco=456-515=401(kg)5、外加剂用量mg外加剂每方用量4561.2%=5.47kg6、确定砂率(BS)取s=40%7、按重量法计算粗细集料用量，假定每立方米混凝土拌合物重量mcp=2400kgmcp=mwo+mcorfomso+mgoBs=mso/(mso+mgo)mso=716kgm3mgo=1073kg/m38、试配计算配合比各种材料用量：水泥：粉煤灰：水：砂：碎石：外加剂=401kg：55kg：155kg：716kg：1073kg：5.47kg根据计算配合比对其进行试拌，混凝土拌合物性能良好，实测坍落度为16Omm满足
6、设计要求，确定此混凝土配合比为基准配合比。五、确定设计配合比根据掺粉煤灰基准配合比配制混凝土强度试验采用了三个不同的水胶比，其中另外两个水胶比，较基准配合比分别增减0.03；用水量与基准配合比相同。坍落度、粘聚性和保水性均满足试配设计要求，根据配制强度对应的水胶比和考虑耐久性和经济性，确定设计配合比各种材料用量：水泥：粉煤灰：水：砂：碎石：外加剂=401kg：55kg：155kg：716kg：1073kg：5.47kg基准配合比和其他两个配合比见下表:水胶比水泥用量kgm3理论配合比水泥：粉煤灰：水：砂：碎石：外加剂WB=0.31440440：60：155：698：1047：6.00WB=0.
7、34401401：55：155：716：1073：5.47WB=0.37369369：50：155：730：1093：5.03六、试件抗压结果W/B坍落度(mm)7d强度(Mpa)28d强度(MPa)0.3117044.654.653.70.3416042.250.150.30.3717539.446.847.8七、混凝土抗压强度与胶水比线性关系(2.9149.9)y=L.045X；11.996_2=0.9986胶水比(BW)混凝土抗压强度与胶水比线性关系图5432109876 555555544444抗压强度(MPa)八、确定试验室配合比根据28天强度拟确定试验室配合比为：W/B=0.34水泥：粉煤灰：水：砂：碎石：外加剂=401kg：55kg：155kg：716kg：1073kg：5.47kg试验者:校核者:批准人：签发日期:
