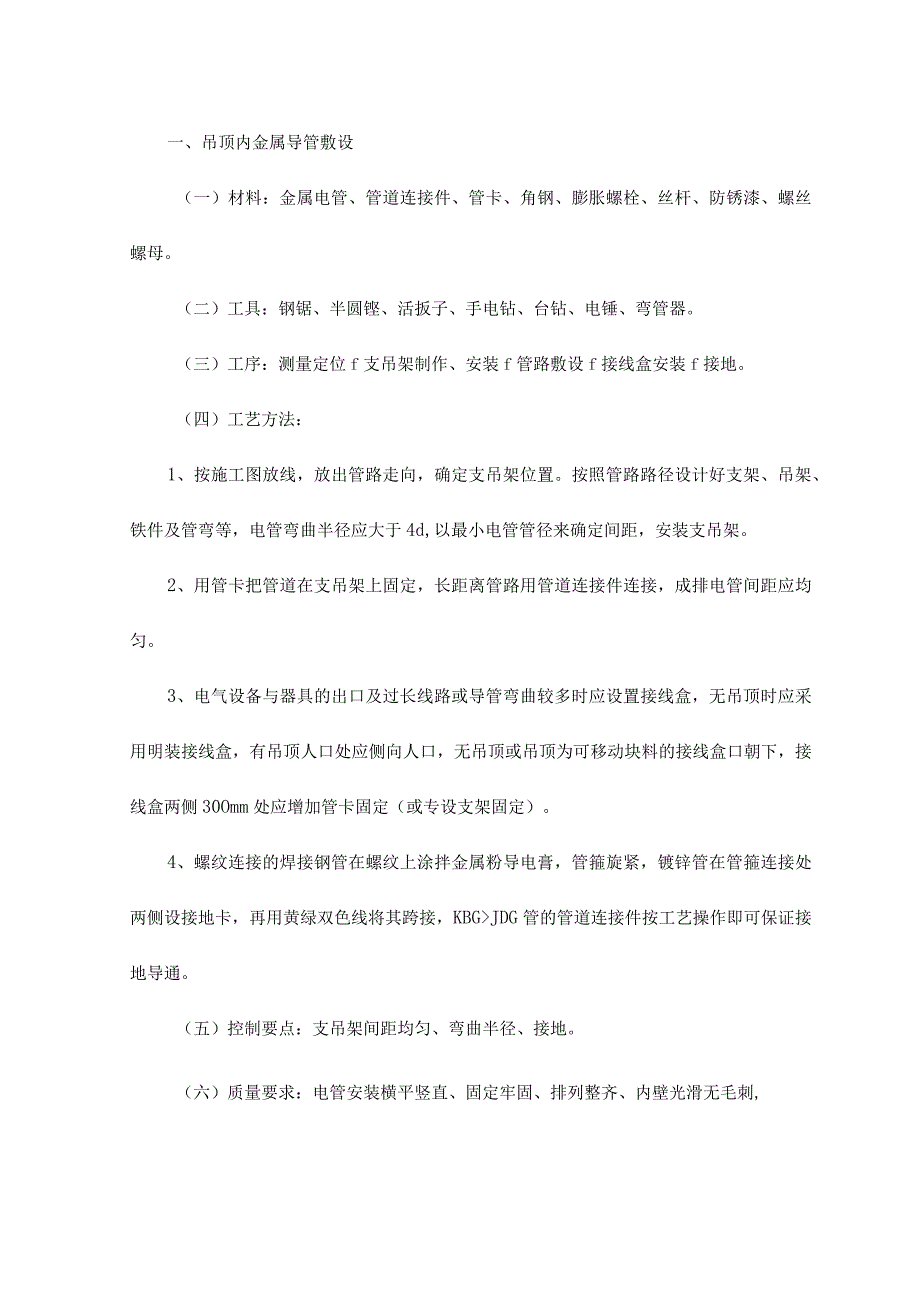

一、吊顶内金属导管敷设（一）材料：金属电管、管道连接件、管卡、角钢、膨胀螺栓、丝杆、防锈漆、螺丝螺母。（二）工具：钢锯、半圆铿、活扳子、手电钻、台钻、电锤、弯管器。（三）工序：测量定位f支吊架制作、安装f管路敷设f接线盒安装f接地。（四）工艺方法：1、按施工图放线，放出管路走向，确定支吊架位置。按照管路路径设计好支架、吊架、铁件及管弯等，电管弯曲半径应大于4d,以最小电管管径来确定间距，安装支吊架。2、用管卡把管道在支吊架上固定，长距离管路用管道连接件连接，成排电管间距应均匀。3、电气设备与器具的出口及过长线路或导管弯曲较多时应设置接线盒，无吊顶时应采用明装接线盒，有吊顶人口处应侧向人口，无吊顶或吊顶为可移动块料的接线盒口朝下，接线盒两侧30Omm处应增加管卡固定（或专设支架固定）。4、螺纹连接的焊接钢管在螺纹上涂拌金属粉导电膏，管箍旋紧，镀锌管在管箍连接处两侧设接地卡，再用黄绿双色线将其跨接，KBGJDG管的管道连接件按工艺操作即可保证接地导通。（五）控制要点：支吊架间距均匀、弯曲半径、接地。（六）质量要求：电管安装横平竖直、固定牢固、排列整齐、内壁光滑无毛刺,
