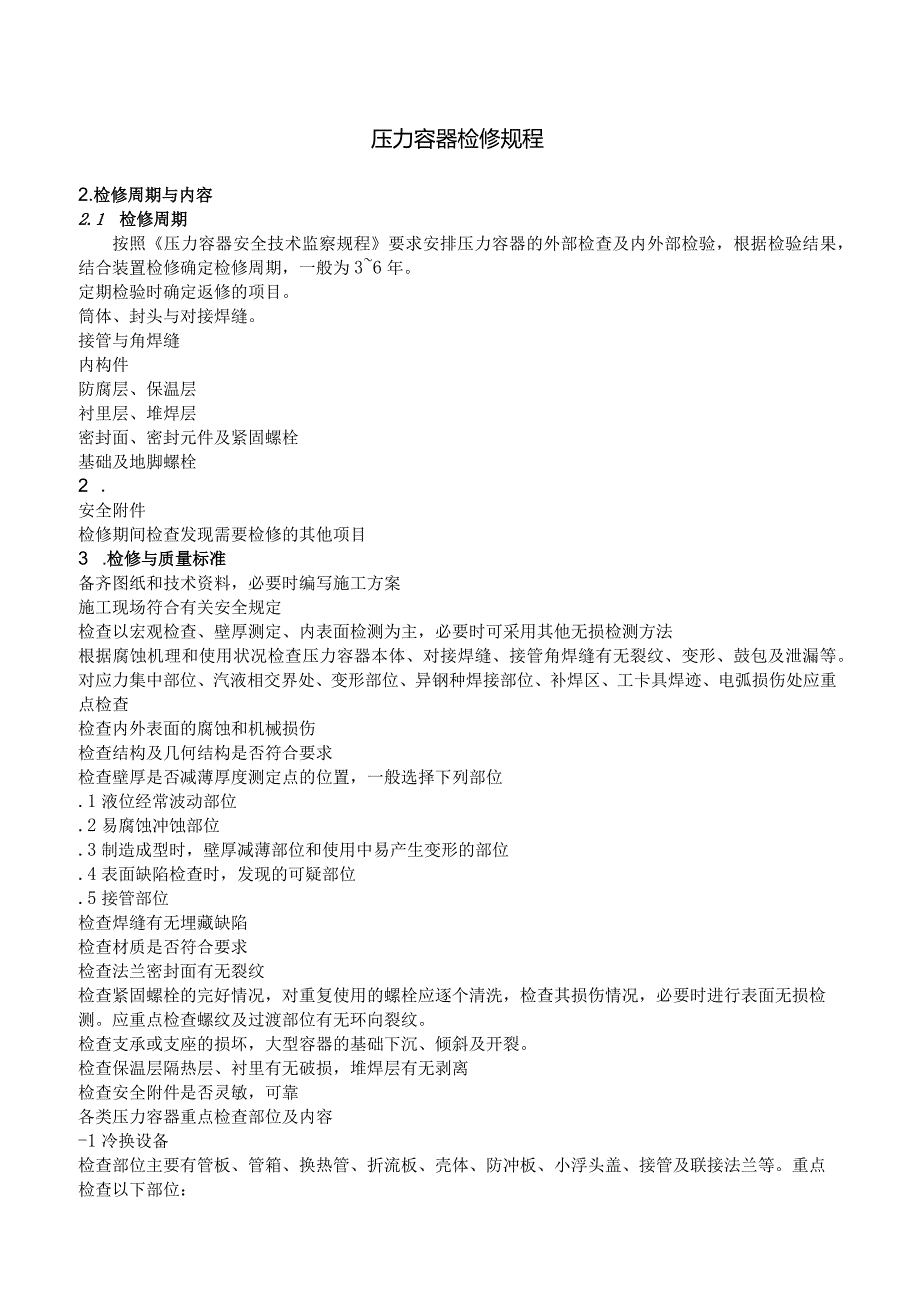

压力容器检修规程文件.docx_第1页
第1页 / 共8页

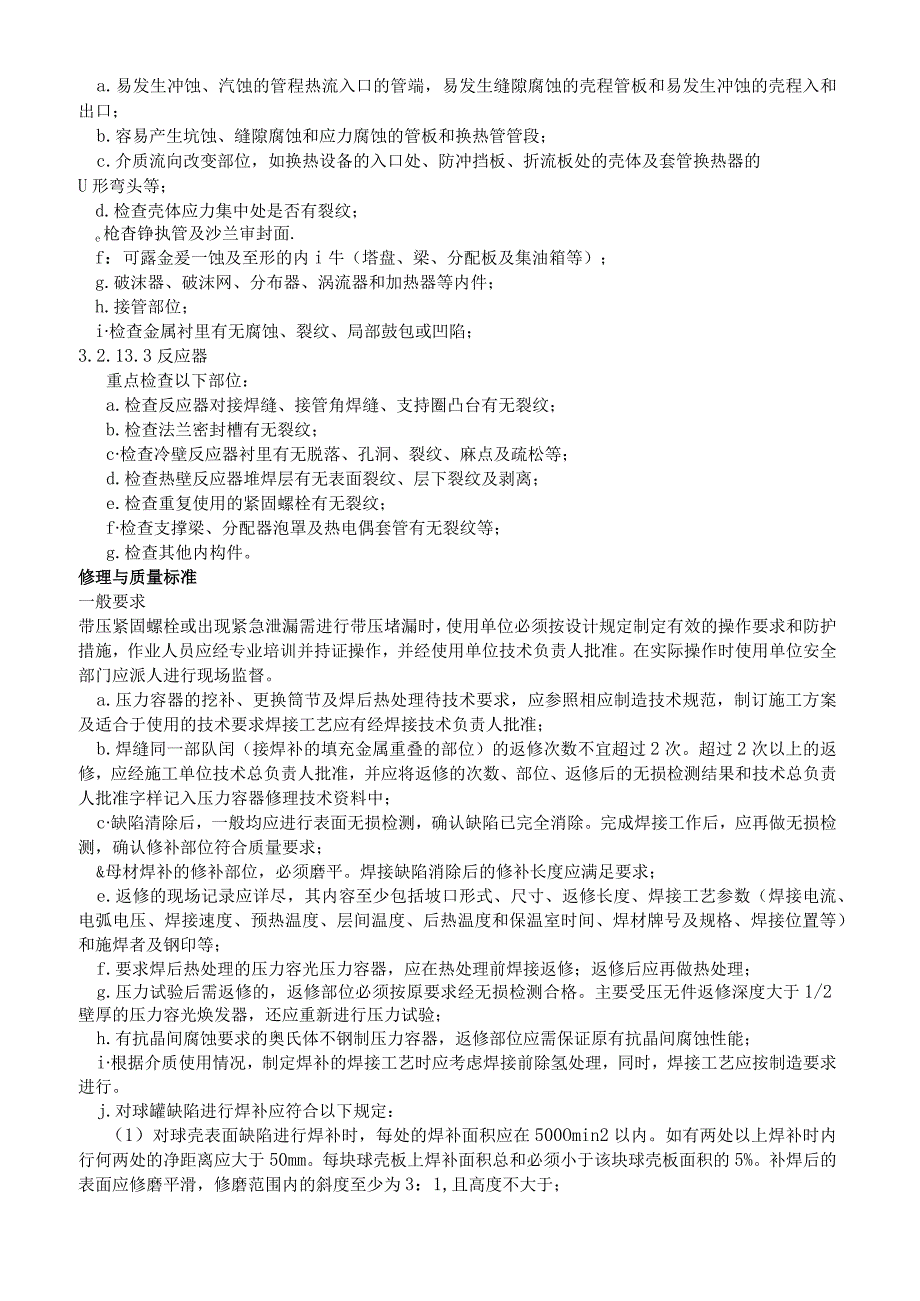

压力容器检修规程文件.docx_第2页
第2页 / 共8页

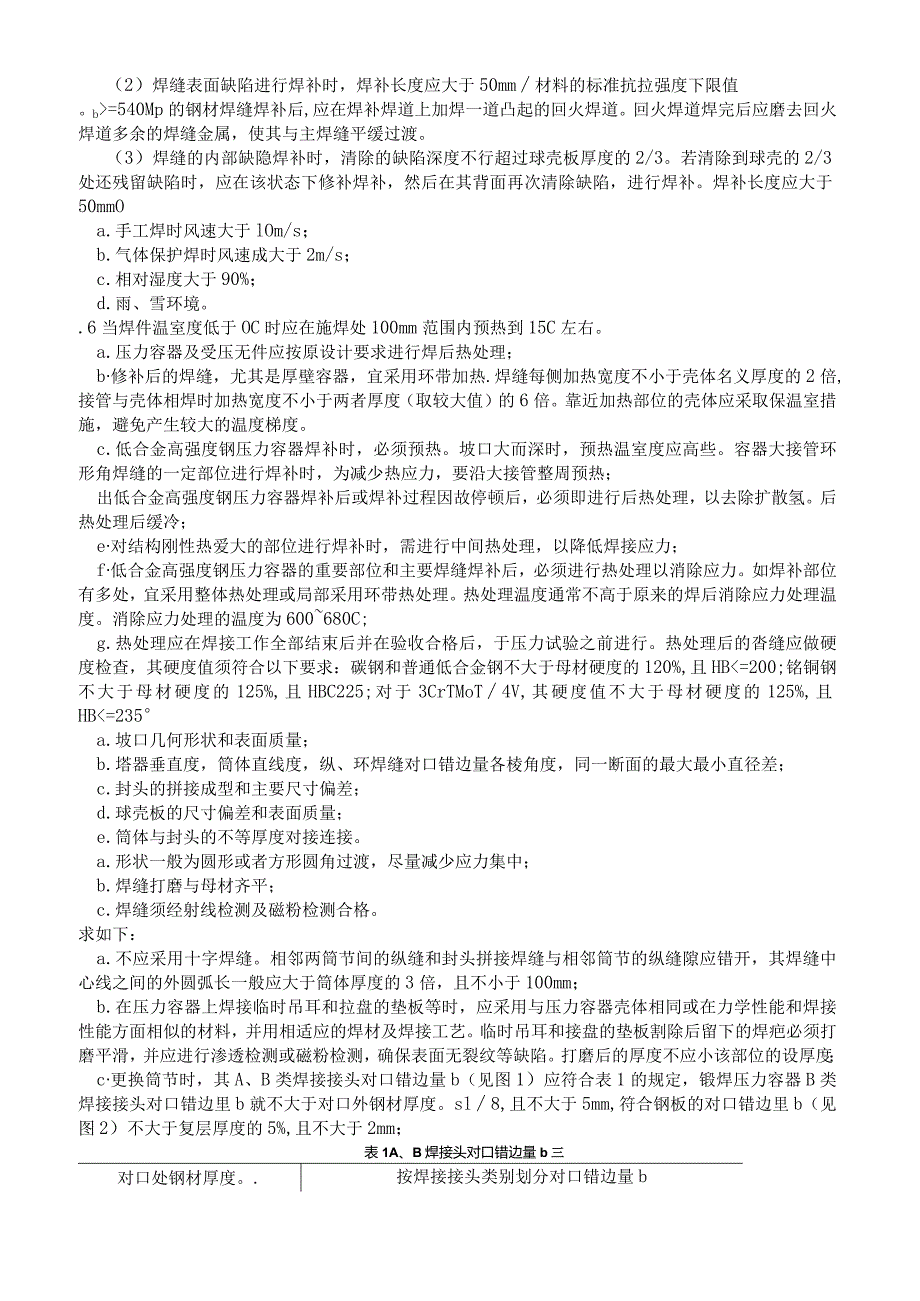

压力容器检修规程文件.docx_第3页
第3页 / 共8页
压力容器检修规程文件.docx_第4页
第4页 / 共8页
压力容器检修规程文件.docx_第5页
第5页 / 共8页
压力容器检修规程文件.docx_第6页
第6页 / 共8页
压力容器检修规程文件.docx_第7页
第7页 / 共8页
压力容器检修规程文件.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《压力容器检修规程文件.docx》由会员分享,可在线阅读,更多相关《压力容器检修规程文件.docx(8页珍藏版)》请在第壹文秘上搜索。

1、压力容器检修规程2.检修周期与内容2.1 检修周期按照压力容器安全技术监察规程要求安排压力容器的外部检查及内外部检验,根据检验结果,结合装置检修确定检修周期,一般为36年。定期检验时确定返修的项目。筒体、封头与对接焊缝。接管与角焊缝内构件防腐层、保温层衬里层、堆焊层密封面、密封元件及紧固螺栓基础及地脚螺栓2 .安全附件检修期间检查发现需要检修的其他项目3 .检修与质量标准备齐图纸和技术资料,必要时编写施工方案施工现场符合有关安全规定检查以宏观检查、壁厚测定、内表面检测为主,必要时可采用其他无损检测方法根据腐蚀机理和使用状况检查压力容器本体、对接焊缝、接管角焊缝有无裂纹、变形、鼓包及泄漏等。对应

2、力集中部位、汽液相交界处、变形部位、异钢种焊接部位、补焊区、工卡具焊迹、电弧损伤处应重点检查检查内外表面的腐蚀和机械损伤检查结构及几何结构是否符合要求检查壁厚是否减薄厚度测定点的位置,一般选择下列部位.1液位经常波动部位.2易腐蚀冲蚀部位.3制造成型时,壁厚减薄部位和使用中易产生变形的部位.4表面缺陷检查时,发现的可疑部位.5接管部位检查焊缝有无埋藏缺陷检查材质是否符合要求检查法兰密封面有无裂纹检查紧固螺栓的完好情况,对重复使用的螺栓应逐个清洗,检查其损伤情况,必要时进行表面无损检测。应重点检查螺纹及过渡部位有无环向裂纹。检查支承或支座的损坏,大型容器的基础下沉、倾斜及开裂。检查保温层隔热层、

3、衬里有无破损,堆焊层有无剥离检查安全附件是否灵敏,可靠各类压力容器重点检查部位及内容-1冷换设备检查部位主要有管板、管箱、换热管、折流板、壳体、防冲板、小浮头盖、接管及联接法兰等。重点检查以下部位:a.易发生冲蚀、汽蚀的管程热流入口的管端,易发生缝隙腐蚀的壳程管板和易发生冲蚀的壳程入和出口;b.容易产生坑蚀、缝隙腐蚀和应力腐蚀的管板和换热管管段;c.介质流向改变部位,如换热设备的入口处、防冲挡板、折流板处的壳体及套管换热器的U形弯头等;d.检查壳体应力集中处是否有裂纹;e枪杳铮执管及沙兰审封面.f:可露金爰一蚀及至形的内i牛(塔盘、梁、分配板及集油箱等);g.破沫器、破沫网、分布器、涡流器和加

4、热器等内件;h.接管部位;i检查金属衬里有无腐蚀、裂纹、局部鼓包或凹陷;3.2.13.3反应器重点检查以下部位:a.检查反应器对接焊缝、接管角焊缝、支持圈凸台有无裂纹;b.检查法兰密封槽有无裂纹;c检查冷壁反应器衬里有无脱落、孔洞、裂纹、麻点及疏松等;d.检查热壁反应器堆焊层有无表面裂纹、层下裂纹及剥离;e.检查重复使用的紧固螺栓有无裂纹;f检查支撑梁、分配器泡罩及热电偶套管有无裂纹等;g.检查其他内构件。修理与质量标准一般要求带压紧固螺栓或出现紧急泄漏需进行带压堵漏时,使用单位必须按设计规定制定有效的操作要求和防护措施,作业人员应经专业培训并持证操作,并经使用单位技术负责人批准。在实际操作时

5、使用单位安全部门应派人进行现场监督。a.压力容器的挖补、更换筒节及焊后热处理待技术要求,应参照相应制造技术规范,制订施工方案及适合于使用的技术要求焊接工艺应有经焊接技术负责人批准;b.焊缝同一部队闰(接焊补的填充金属重叠的部位)的返修次数不宜超过2次。超过2次以上的返修,应经施工单位技术总负责人批准,并应将返修的次数、部位、返修后的无损检测结果和技术总负责人批准字样记入压力容器修理技术资料中;c缺陷清除后,一般均应进行表面无损检测,确认缺陷已完全消除。完成焊接工作后,应再做无损检测,确认修补部位符合质量要求;&母材焊补的修补部位,必须磨平。焊接缺陷消除后的修补长度应满足要求;e.返修的现场记录

6、应详尽,其内容至少包括坡口形式、尺寸、返修长度、焊接工艺参数(焊接电流、电弧电压、焊接速度、预热温度、层间温度、后热温度和保温室时间、焊材牌号及规格、焊接位置等)和施焊者及钢印等;f.要求焊后热处理的压力容光压力容器,应在热处理前焊接返修;返修后应再做热处理;g.压力试验后需返修的,返修部位必须按原要求经无损检测合格。主要受压无件返修深度大于1/2壁厚的压力容光焕发器,还应重新进行压力试验;h.有抗晶间腐蚀要求的奥氏体不钢制压力容器,返修部位应需保证原有抗晶间腐蚀性能;i根据介质使用情况,制定焊补的焊接工艺时应考虑焊接前除氢处理,同时,焊接工艺应按制造要求进行。j.对球罐缺陷进行焊补应符合以下

7、规定:(1)对球壳表面缺陷进行焊补时,每处的焊补面积应在500Omin2以内。如有两处以上焊补时内行何两处的净距离应大于50mm。每块球壳板上焊补面积总和必须小于该块球壳板面积的5%。补焊后的表面应修磨平滑,修磨范围内的斜度至少为3:1,且高度不大于;(2)焊缝表面缺陷进行焊补时,焊补长度应大于50mm材料的标准抗拉强度下限值。b=540Mp的钢材焊缝焊补后,应在焊补焊道上加焊一道凸起的回火焊道。回火焊道焊完后应磨去回火焊道多余的焊缝金属,使其与主焊缝平缓过渡。(3)焊缝的内部缺隐焊补时,清除的缺陷深度不行超过球壳板厚度的2/3。若清除到球壳的2/3处还残留缺陷时,应在该状态下修补焊补,然后在

8、其背面再次清除缺陷,进行焊补。焊补长度应大于50mmOa.手工焊时风速大于lOm/s;b.气体保护焊时风速成大于2m/s;c.相对湿度大于90%;d.雨、雪环境。.6当焊件温室度低于OC时应在施焊处100mm范围内预热到15C左右。a.压力容器及受压无件应按原设计要求进行焊后热处理;b修补后的焊缝,尤其是厚壁容器,宜采用环带加热.焊缝每侧加热宽度不小于壳体名义厚度的2倍,接管与壳体相焊时加热宽度不小于两者厚度(取较大值)的6倍。靠近加热部位的壳体应采取保温室措施,避免产生较大的温度梯度。c.低合金高强度钢压力容器焊补时,必须预热。坡口大而深时,预热温室度应高些。容器大接管环形角焊缝的一定部位进

9、行焊补时,为减少热应力,要沿大接管整周预热;出低合金高强度钢压力容器焊补后或焊补过程因故停顿后,必须即进行后热处理,以去除扩散氢。后热处理后缓冷;e对结构刚性热爱大的部位进行焊补时,需进行中间热处理,以降低焊接应力;f低合金高强度钢压力容器的重要部位和主要焊缝焊补后,必须进行热处理以消除应力。如焊补部位有多处,宜采用整体热处理或局部采用环带热处理。热处理温度通常不高于原来的焊后消除应力处理温度。消除应力处理的温度为600680C;g.热处理应在焊接工作全部结束后并在验收合格后,于压力试验之前进行。热处理后的沓缝应做硬度检查,其硬度值须符合以下要求:碳钢和普通低合金钢不大于母材硬度的120%,且

10、HB=200;铭铜钢不大于母材硬度的125%,且HBC225;对于3CrTMoT4V,其硬度值不大于母材硬度的125%,且HB=235a.坡口几何形状和表面质量;b.塔器垂直度,筒体直线度,纵、环焊缝对口错边量各棱角度,同一断面的最大最小直径差;c.封头的拼接成型和主要尺寸偏差;d.球壳板的尺寸偏差和表面质量;e.筒体与封头的不等厚度对接连接。a.形状一般为圆形或者方形圆角过渡,尽量减少应力集中;b.焊缝打磨与母材齐平;c.焊缝须经射线检测及磁粉检测合格。求如下:a.不应采用十字焊缝。相邻两筒节间的纵缝和封头拼接焊缝与相邻筒节的纵缝隙应错开,其焊缝中心线之间的外圆弧长一般应大于筒体厚度的3倍,

11、且不小于100mm;b.在压力容器上焊接临时吊耳和拉盘的垫板等时,应采用与压力容器壳体相同或在力学性能和焊接性能方面相似的材料,并用相适应的焊材及焊接工艺。临时吊耳和接盘的垫板割除后留下的焊疤必须打磨平滑,并应进行渗透检测或磁粉检测,确保表面无裂纹等缺陷。打磨后的厚度不应小该部位的设厚度;c更换筒节时,其A、B类焊接接头对口错边量b(见图1)应符合表1的规定,锻焊压力容器B类焊接接头对口错边里b就不大于对口外钢材厚度。sl8,且不大于5mm,符合钢板的对口错边里b(见图2)不大于复层厚度的5%,且不大于2mm;表1A、B焊接头对口错边量b三对口处钢材厚度。.按焊接接头类别划分对口错边量bAB=

12、121/4s1220=32040=34050=360=1/6。S且=10=18s,且=20注:球形封头与圆筒连接的环向接头以及嵌入式接管与圆筒或封头对接连接的A类接头,按B类焊接接头的对口错边量要求;d.在焊接接头环向形成的棱角度E,用弦长等于1/6的内每项D”且不小于300mm的内样板或外样板检查(见图3),其E值不得大于(s10+2)mm,且不大于5mm;在焊接接头,轴向形成的棱角度E(见图4),用长度不小于30Omm的直尺检查,其E值不得大于(。/10+2)mm,且不大于5mm;图5e.B类焊接接头以及圆筒与球形封头相连的A类焊接接头,当两侧钢材厚度不等时,若薄板厚度不大于IOmnb两板

13、厚度差超过3mm;若板厚度大于IOmnb两板厚度差不大于薄板厚度的30%,或超过5mm时,均应按图5的要求单面或双面削薄厚板边缘,或按同样要求采用堆焊方法半薄板边缘焊成斜面;f.压力容器内件和壳体焊接的焊缝应尽量避开筒节间相焊及圆筒与封头相焊的焊缝;g.受压元件之间或受压元件与非受压元件组装成的定位焊,若保留成为焊缝金属的一部份,则应按受压元件的焊缝要求施焊。a.形状、尺寸以及外观应符合技术标准和设计图样的规定;b.不得有裂纹、气孔、弧坑和肉眼可见的夹渣等缺陷,焊缝上的熔渣和两侧的飞溅物必须清除;c.焊缝隙与母材应圆滑过渡;d.焊缝咬边应符合下列条件:上述以外的压和容器焊缝表面的咬边深度不得大

14、于,咬边的连续长度不得大于100mm,焊缝两侧咬边的总长不得超过该焊缝长度的10%;e.角焊缝的焊脚尺寸应符合技术标准和设计图样的要求,外形应平缓过渡。a.压力容器的无损检测要按JB4730压力容器无损检测执行;b.在制造厂房放工的压力容器,对接接头号无损检测比例按原图纸要求执行,在现场放工的压力容器,对接接头无损检测比例为100%,合格标准按原图纸要求;c.压力容光焕发器表面无损检测要求:(1)条b款条件且使用材料抗拉强度规定值下限大于等到于540MPa时,应按GB150、GBI51、GB12337告示标准的有关规定进行磁粉或渗透检测。检查结果不得有任何裂纹、成排气孔、分层,并应符合JB47

15、30标准中磁粉或渗透检测的缺陷显示痕迹等级评定的I级要求。(2)有色金属制压力容器应按相应的标准或设计图样规定进行。d.压力容器的焊接接头号,应先进行形状尺寸和外观质量的检查,合格后,才能进行无损检测。有延迟裂纹倾向的材料应在焊接完成24小后进行无损检测;有再热裂纹倾向的材料应在热处理后再增加一次无损检测。压力容器表面缺陷的修理.1表面裂纹对表面裂纹一律打磨消除,如裂纹消除后压力容器的实际壁厚不小于设计厚度、磨除深度不大于名义厚度的7%且不超过3mm,可不补焊。但为减少应力集中,要求磨削部位光滑,并圆滑过渡,侧面斜度应不大于1:4。如果打磨深度较深,剩余厚度小于设计允许的最小壁厚时,则应采取严格的焊补措施修复。当球罐球壳板表面焊补深度超过3mm时,还应进行超声检测。2对于分散的点腐蚀,如果腐蚀深度不超过壁厚(不含腐蚀裕量)的1/5,在直径为20Omm的范围内,沿任一直径的点腐蚀长度之和不超过45Cm和直径为20Omnl的范围内,沿任一直径的点腐蚀长度之和不超过50mm时,一般可不作处理;对于
