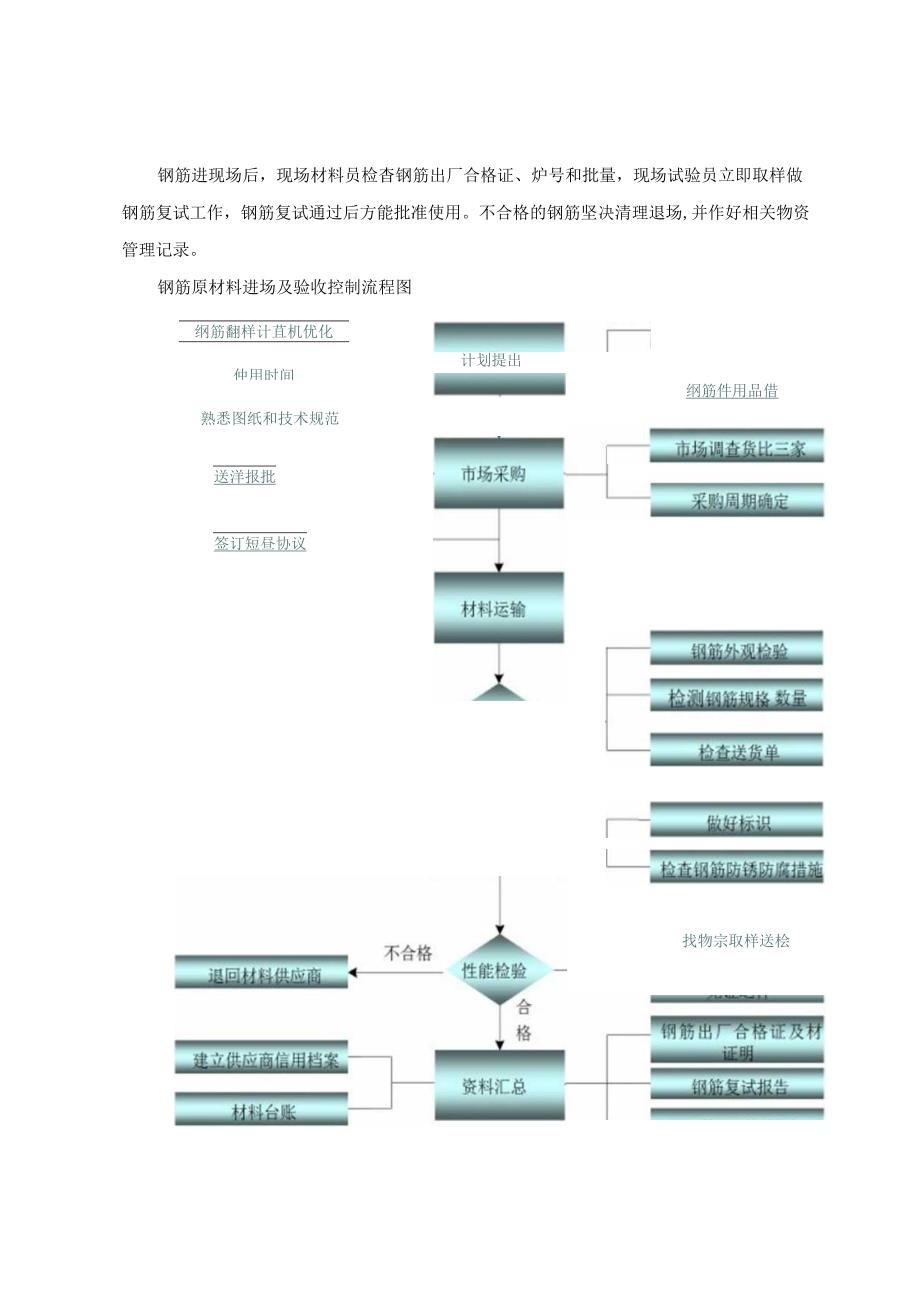

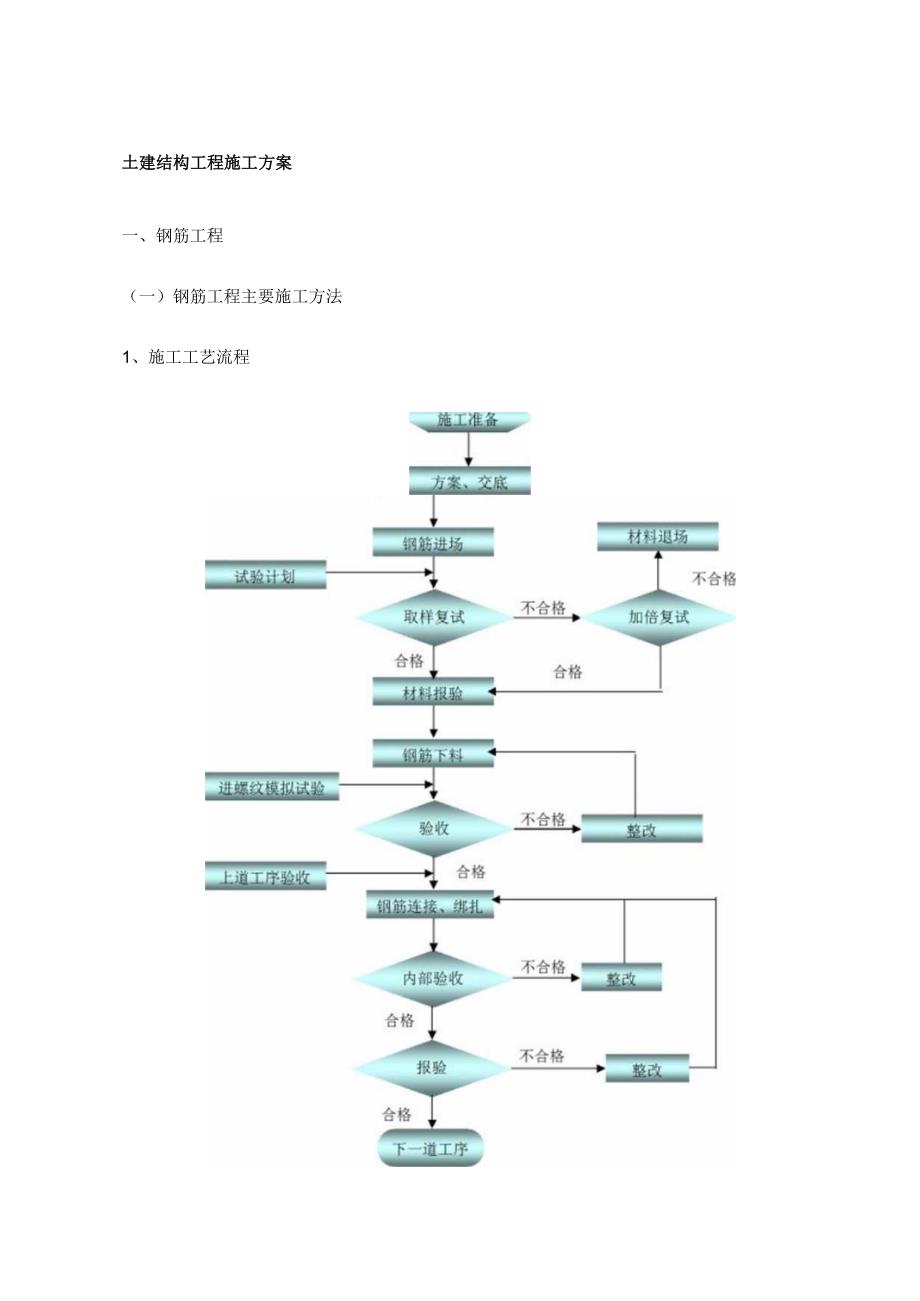

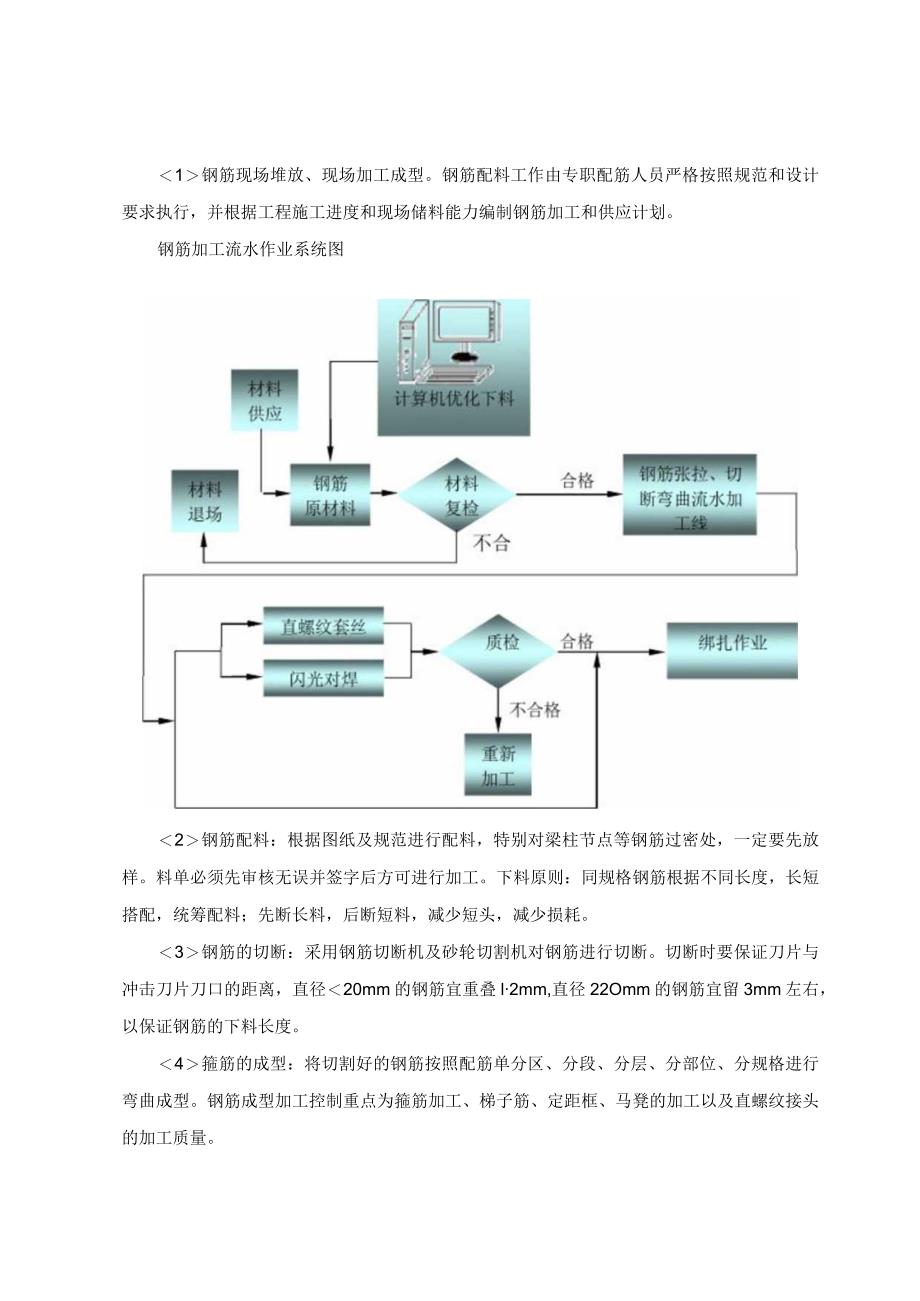

1、土建结构工程施工方案一、钢筋工程（一）钢筋工程主要施工方法1、施工工艺流程钢筋进现场后，现场材料员检杳钢筋出厂合格证、炉号和批量，现场试验员立即取样做钢筋复试工作，钢筋复试通过后方能批准使用。不合格的钢筋坚决清理退场,并作好相关物资管理记录。钢筋原材料进场及验收控制流程图纲筋翻样计苴机优化仲用时间计划提出熟悉图纸和技术规范送洋报批签订短昼协议纲筋件用品借找物宗取样送桧1钢筋现场堆放、现场加工成型。钢筋配料工作由专职配筋人员严格按照规范和设计要求执行，并根据工程施工进度和现场储料能力编制钢筋加工和供应计划。钢筋加工流水作业系统图2钢筋配料：根据图纸及规范进行配料，特别对梁柱节点等钢筋过密处，一定
2、要先放样。料单必须先审核无误并签字后方可进行加工。下料原则：同规格钢筋根据不同长度，长短搭配，统筹配料；先断长料，后断短料，减少短头，减少损耗。3钢筋的切断：采用钢筋切断机及砂轮切割机对钢筋进行切断。切断时要保证刀片与冲击刀片刀口的距离，直径20mm的钢筋宜重叠l2mm,直径22Omm的钢筋宜留3mm左右，以保证钢筋的下料长度。4箍筋的成型：将切割好的钢筋按照配筋单分区、分段、分层、分部位、分规格进行弯曲成型。钢筋成型加工控制重点为箍筋加工、梯子筋、定距框、马凳的加工以及直螺纹接头的加工质量。卑析京度开嫌桂封旭摘前钢筋成型要求种类安装部位末端构造加工方法圆弧弯曲半径平直长度HPB235板下部钢
3、筋180弯钩人工操作摇手板子钢筋直径1.5倍，且不应小于主筋直径IOdHPB235板支座负弯矩钢筋90弯钩钢筋直径1.5倍，且不应小于主筋直径符合设计要求HPB235梁、柱箍筋135弯钩钢筋直径的2.5倍且不应小于主筋的半径IOdHRB335梁、柱箍筋135弯钩弯曲成型机成型钢筋直径的2.5倍且不应小于主筋的半径IOdHRB335板支座负弯矩钢筋90弯钩钢筋直径1.5倍，且不应小于主筋直径符合设计要求HRB400梁、柱箍筋135弯钩钢筋直径的2.5倍且不应小于主筋的半径IOdHRB400板支座负弯矩钢筋90弯钩钢筋直径1.5倍，且不应小于主筋直径符合设计要求钢筋加工允许偏差序号项目允许偏差（m
4、m）1受力钢筋顺长度方向全长的净尺寸+102弯起钢筋的弯折位置203箍筋内净尺寸54、钢筋堆放及标识要求（1）原材及成品堆放钢筋原材进入现场后，按照地上结构阶段性施工平面图的位置分规格、分型号进行堆放，不能为了卸料方便而随意乱放。将加工成型的钢筋分区、分部、分层、分段和构件名称按号码顺序堆放，同一部位钢筋或同一构件要堆放在一起，保证施工方便。（2）钢筋标识本工程钢筋量大、种类多，钢筋进场后根据级别、型号分开有序堆放，并对各级钢进行刷漆标识，严禁混用。（二）钢筋电渣压力焊1、施工准备（1）钢筋准备钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。钢筋进场时,应按现行国家标准钢筋混凝土用
5、热轧带肋钢筋GB1499等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定混凝土结构工程施工质量验收规程（GB50204-2002第521条）：1、钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；2、钢筋的屈服强度实测值与强度标准值的比值不应大于1.3混凝土结构工程施工质量验收规程（GB50204-2002第5.2.2条）。（2）电渣压力焊施工准备1）现场机具准备1手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。2自动电
6、渣压力焊设备（应优先采用）包括：焊接电源、控制箱、操作箱、焊接机头等。3焊接电源。钢筋电渣压力焊宜采用次级空载电压较高（TSV以上）的交流或直流焊接电源。（一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源；32mm直径及以上的钢筋焊接时应采用容量为I（X）OA的焊接电源当焊机容量较小时，也可以采用较小容量的同型号、同性能的两台焊机并联使用。2）焊剂准备1焊剂的性能应符合5293碳素钢埋弧焊用焊剂的规定。焊剂型号微HJ401,常用的为熔炼型高镒高硅低氟焊剂或中镒高硅低氟焊剂。v2焊剂应存放在干燥的库房内，防止受潮。如受潮，使用前须经25O3OOC烘焙2h3使用中回收的焊剂，应除
7、去熔渣和杂物，并应与新焊剂混合均匀后使用。4焊剂应有出厂合格证。3）作业条件焊工必须持有有效的焊工考核合格证。2设备应符合要求。焊接夹具应有足够的刚度，在最大允许荷载下移动灵活，操作方便。焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中少坏。电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。3电源应符合要求。当电源电压下降大于5%,则不宜进行焊接。4作业场所应有安全防护措施，制定和执行安全级数措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。v5注意接头位置，注意同一区段内有接头钢筋截面面积的百分比，不符合混凝土结构工程施工质量验收规范有关条款的规定时，
8、要调整接头位置后才能施焊。2、钢筋电渣压力焊施工工艺流程及操作方法1检查设备、电源一钢筋端头设备一选择焊接参数一安装焊接夹具和钢筋f安放铁丝球（也可省去）一安放焊剂罐、填装焊剂一试焊、做试件一确定焊接参数f施焊回收焊剂一卸下夹具一质量检查2施焊流程：闭合电路一引弧一电弧过程一电渣过程一挤压断电3检查设备、电源，确保随时处于正常状态，严禁超负荷工作。4钢筋端头制备：钢筋安装之前，焊接部位和电极钳口接触的（15Omm区段内）钢筋表面上的锈斑、油污、杂物等，应清除干净，钢筋端部若有弯折、扭曲，应予以矫直或切除，但不得用锤击矫直。5选择焊接参数：钢筋电渣压力焊的焊接参数主要包括：焊接电流、焊接电压和焊
9、接通电时间。不同直径钢筋焊接时，按较小直径钢筋选择参数，焊接通电时间延长约10%o钢筋直径（mm）焊接电流（八）焊接电压（V）焊接通电时间电弧过程U2-1电渣过程U2-2电弧工程H电渣过程t2162002504045222714秒4秒182503004045222715秒5秒203003504045222717秒5秒223504004045222718秒6秒254004504045222721秒6秒285005504045222724秒6秒326006504045222727秒7秒367007504045222730秒8秒408509004045222733秒9秒6安装焊接夹具和钢筋7夹具的下
10、钳口应夹紧于下钢筋端部的适当位置，一般为1/2焊剂罐高度偏下510mm,以确保焊接处的焊剂有足够的掩埋深度。8上钢筋放入夹具钳后，调准动夹头的起始点，使上下钢筋的焊接部位位于同轴状态，方可夹紧钢筋。9钢筋一经夹紧，严防晃动，以免上下钢筋错位和夹具变形。10安放引弧用的铁丝球（也可省去）。安放焊剂罐、填装焊剂。11试焊、做试件、确定焊接参数：在正式进行钢筋电渣压力焊之前，必须按照选择的焊接参数进行试焊并做试件送试，以便确定合理的焊接参数。合格后，方可正式操作。当采用半自动、自动控制焊接设备时，应按照确定的参数设定好设备的各项控制数据，以确保焊接接头质量可靠。12施焊操作要点：13闭合回路、引弧：
11、通过操纵杆或操纵盒上的开关，先后接通焊剂的焊接电流回路和电源的输入回路，在钢筋端面之前引燃电弧。开始焊接。14电弧过程：引燃电弧后，应控制电压值。借助操纵杆使上下钢筋端面之间保持一定的间距，进行电弧过程的延时，使焊剂不断熔化而形成必要深度的渣池。vl5电渣过程：随后逐渐下送钢筋，使上钢筋端部插入渣池，电弧熄灭，进入电渣过程的延时，使钢筋全端面加速熔化。16挤压断电：电渣过程结束，迅速下送上钢筋，使其端面于下钢筋端面相互接触，趁热排除熔渣和熔化金属。同时切断焊接电源。17接头焊毕，应停歇2030s后（在寒冷地区施焊时，停歇时间应适当延长）,才可回收焊剂和卸下焊接夹具。18质量检查：在钢筋电渣压力
12、焊的焊接生产中，焊工应认真进行自检，若发现偏心、弯折、烧伤、焊包不饱满等焊接缺陷，应切除接头重焊，并查找原因，及时消除。切除接头时，应切除热影响区的钢筋，即离焊缝中心约为1.1倍钢筋直径的长度范围的部分应切除。3、施工安全1电焊机械应放置在防雨、干燥和通风良好的地方。焊接现场不得有易燃、易爆物品。交流弧焊机变压器的一次侧电源线长度应不大于5m,其电源进线处必须设置防护罩。发电机式直流电焊机的换向器应经常检查和维护，应消除可能产生的异常电火花。使用电焊机械焊接时必须穿戴防护用品。严禁露天冒雨从事电焊作业。2操作人员应体检合格，无妨碍作业的疾病和生理缺陷，并应经过专业培训、考核合格取得建设行政主管
13、部门颁发的操作证或公安部门颁发的机动车驾驶执照后，方可持证上岗。学员应在专人指导下进行工作。3在工作中操作人员和配合作业人员必须按规定穿戴劳动保护用品，长发应束紧不得外露，高处作业时必须系安全带。4机械必须按照出厂使用说明书规定的技术性能、承载能力和使用条件，正确操作，合理使用，严禁超载作业或任意扩大使用范围。v5机械上的各种安全防护装置及监测、指示、仪表、报警等自动报警、信号装置应完好齐全,有缺损时应及时修复。安全防护装置不完整或已失效的机械不得使用。6严禁利用大地作工作零线，不得借用机械本身金属结构作工作零线。7电气设备的每个保护接地或保护接零点必须用单独的接地（零）线与接地干线（或保护零
14、线）相连接。严禁在一个接地（零）线中串接几个接地（零）点。8严禁带电作业或采用预约停送电时间的方式进行电气检修。检修前必须先切断电源并在电源开关上挂“禁止合闸，有人工作”的警告牌。警告牌的挂取应有专人负责。9发生人身触电时，应立即切断电源，然后方可对触电者作紧急救护。严禁在未切断电源之前与触电者直接接触。vl各种电源导线严禁直接绑扎在金属架上。Vl1焊接操作及配合人员必须按规定穿戴劳动防护用品。并必须采取防止触电、高空坠落、瓦斯中毒和火灾等事故的安全措施。12高空焊接或切割时，必须系好安全带，焊接周围和下方应采取防火措施，并应有专人监护。13操作前对设备及操作区域进行自检、电焊区域应远离易燃易爆物品，操作中应设专人进行监护。（）钢筋接头直螺纹连接1、直螺纹施工工艺流程2、基本规定1采用螺纹套筒连接的钢筋接头，其设置在同一构件中纵向受力钢筋的接头相互错开。钢筋机械连接区段长度应按35d计算（d为被连接钢筋中的较大直径）。v2在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率（以下简称百分率）。3接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同
