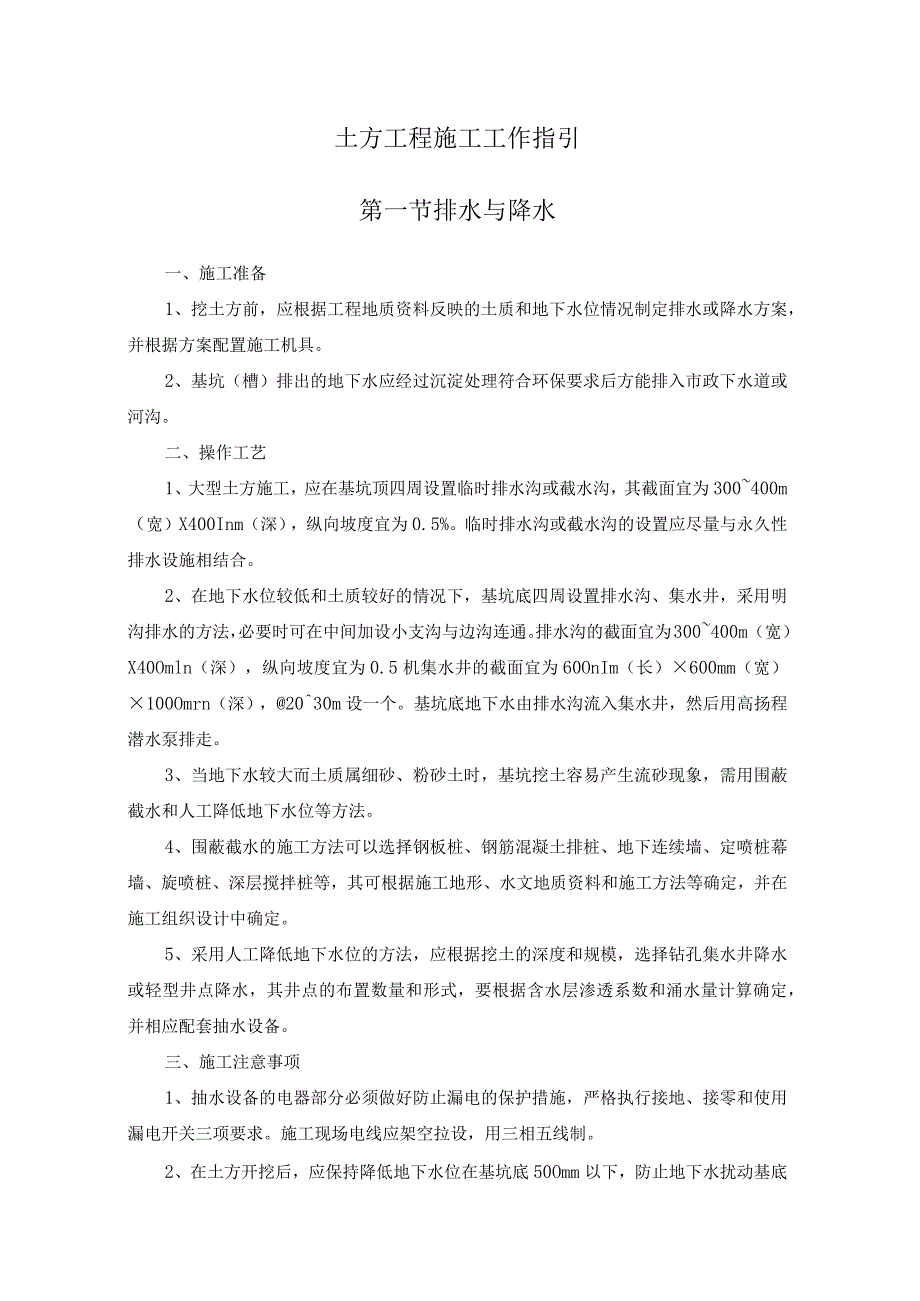

1、土方工程施工工作指引第一节排水与降水一、施工准备1、挖土方前，应根据工程地质资料反映的土质和地下水位情况制定排水或降水方案，并根据方案配置施工机具。2、基坑（槽）排出的地下水应经过沉淀处理符合环保要求后方能排入市政下水道或河沟。二、操作工艺1、大型土方施工，应在基坑顶四周设置临时排水沟或截水沟，其截面宜为300400m（宽）X400Inm（深），纵向坡度宜为0.5%。临时排水沟或截水沟的设置应尽量与永久性排水设施相结合。2、在地下水位较低和土质较好的情况下，基坑底四周设置排水沟、集水井，采用明沟排水的方法，必要时可在中间加设小支沟与边沟连通。排水沟的截面宜为300400m（宽）X40Omln（
2、深），纵向坡度宜为0.5机集水井的截面宜为60OnIm（长）600mm（宽）100Omrn（深），2030m设一个。基坑底地下水由排水沟流入集水井，然后用高扬程潜水泵排走。3、当地下水较大而土质属细砂、粉砂土时，基坑挖土容易产生流砂现象，需用围蔽截水和人工降低地下水位等方法。4、围蔽截水的施工方法可以选择钢板桩、钢筋混凝土排桩、地下连续墙、定喷桩幕墙、旋喷桩、深层搅拌桩等，其可根据施工地形、水文地质资料和施工方法等确定，并在施工组织设计中确定。5、采用人工降低地下水位的方法，应根据挖土的深度和规模，选择钻孔集水井降水或轻型井点降水，其井点的布置数量和形式，要根据含水层渗透系数和涌水量计算确定，

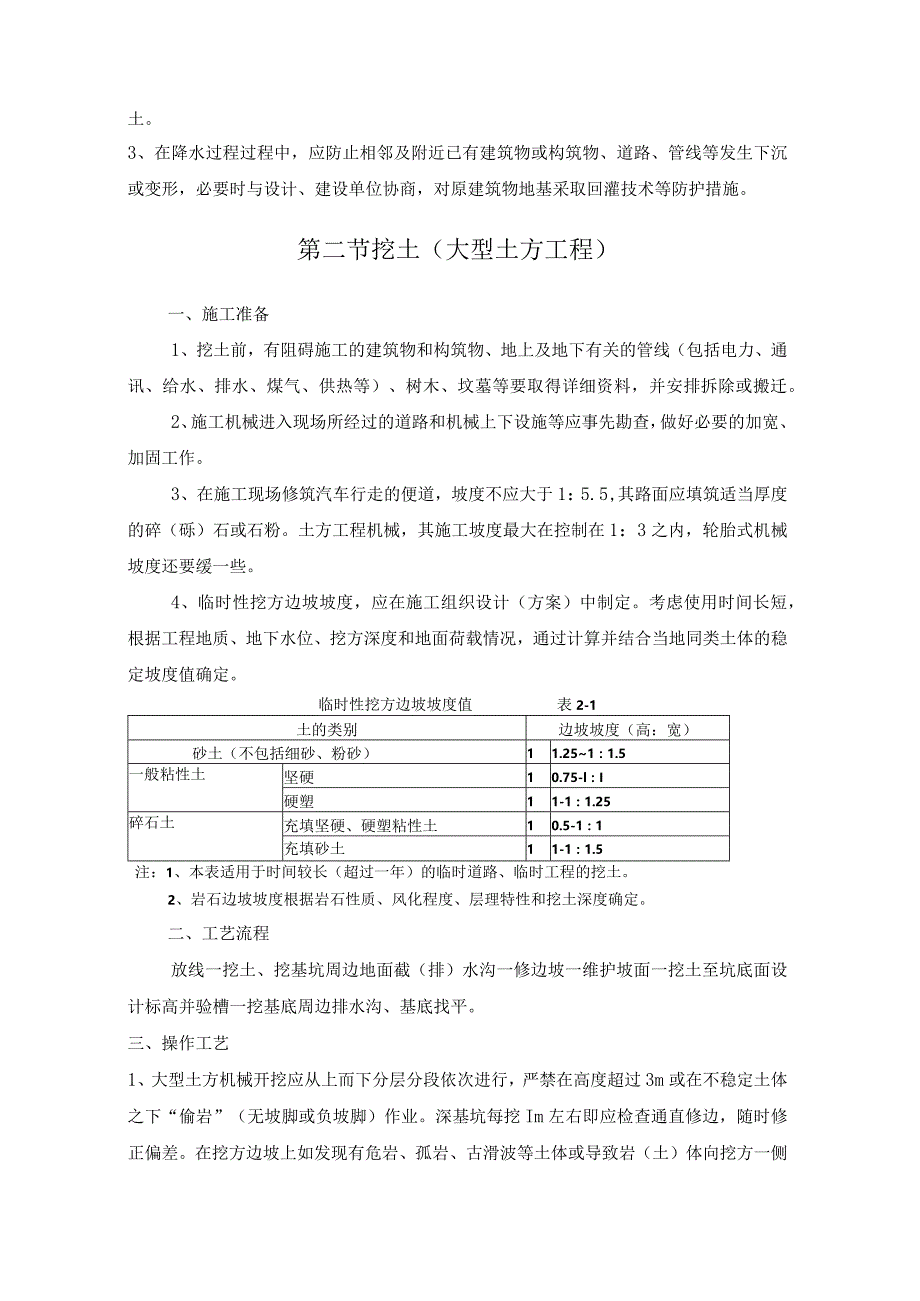

3、并相应配套抽水设备。三、施工注意事项1、抽水设备的电器部分必须做好防止漏电的保护措施，严格执行接地、接零和使用漏电开关三项要求。施工现场电线应架空拉设，用三相五线制。2、在土方开挖后，应保持降低地下水位在基坑底50Omm以下，防止地下水扰动基底土。3、在降水过程过程中，应防止相邻及附近已有建筑物或构筑物、道路、管线等发生下沉或变形，必要时与设计、建设单位协商，对原建筑物地基采取回灌技术等防护措施。第二节挖土（大型土方工程）一、施工准备1、挖土前，有阻碍施工的建筑物和构筑物、地上及地下有关的管线（包括电力、通讯、给水、排水、煤气、供热等）、树木、坟墓等要取得详细资料，并安排拆除或搬迁。2、施工机
4、械进入现场所经过的道路和机械上下设施等应事先勘查，做好必要的加宽、加固工作。3、在施工现场修筑汽车行走的便道，坡度不应大于1：5.5,其路面应填筑适当厚度的碎（砾）石或石粉。土方工程机械，其施工坡度最大在控制在1：3之内，轮胎式机械坡度还要缓一些。4、临时性挖方边坡坡度，应在施工组织设计（方案）中制定。考虑使用时间长短，根据工程地质、地下水位、挖方深度和地面荷载情况，通过计算并结合当地同类土体的稳定坡度值确定。临时性挖方边坡坡度值表2-1土的类别边坡坡度（高：宽）砂土（不包括细砂、粉砂）11.251：1.5一般粘性土坚硬10.75-l：I硬塑11-1：1.25碎石土充填坚硬、硬塑粘性土10.5
5、-1：1充填砂土11-1：1.5注：1、本表适用于时间较长（超过一年）的临时道路、临时工程的挖土。2、岩石边坡坡度根据岩石性质、风化程度、层理特性和挖土深度确定。二、工艺流程放线一挖土、挖基坑周边地面截（排）水沟一修边坡一维护坡面一挖土至坑底面设计标高并验槽一挖基底周边排水沟、基底找平。三、操作工艺1、大型土方机械开挖应从上而下分层分段依次进行，严禁在高度超过3m或在不稳定土体之下“偷岩”（无坡脚或负坡脚）作业。深基坑每挖Im左右即应检查通直修边，随时修正偏差。在挖方边坡上如发现有危岩、孤岩、古滑波等土体或导致岩（土）体向挖方一侧滑移的软弱夹层、裂隙时，应及时清除和采取相应措施，以防止岩（土）

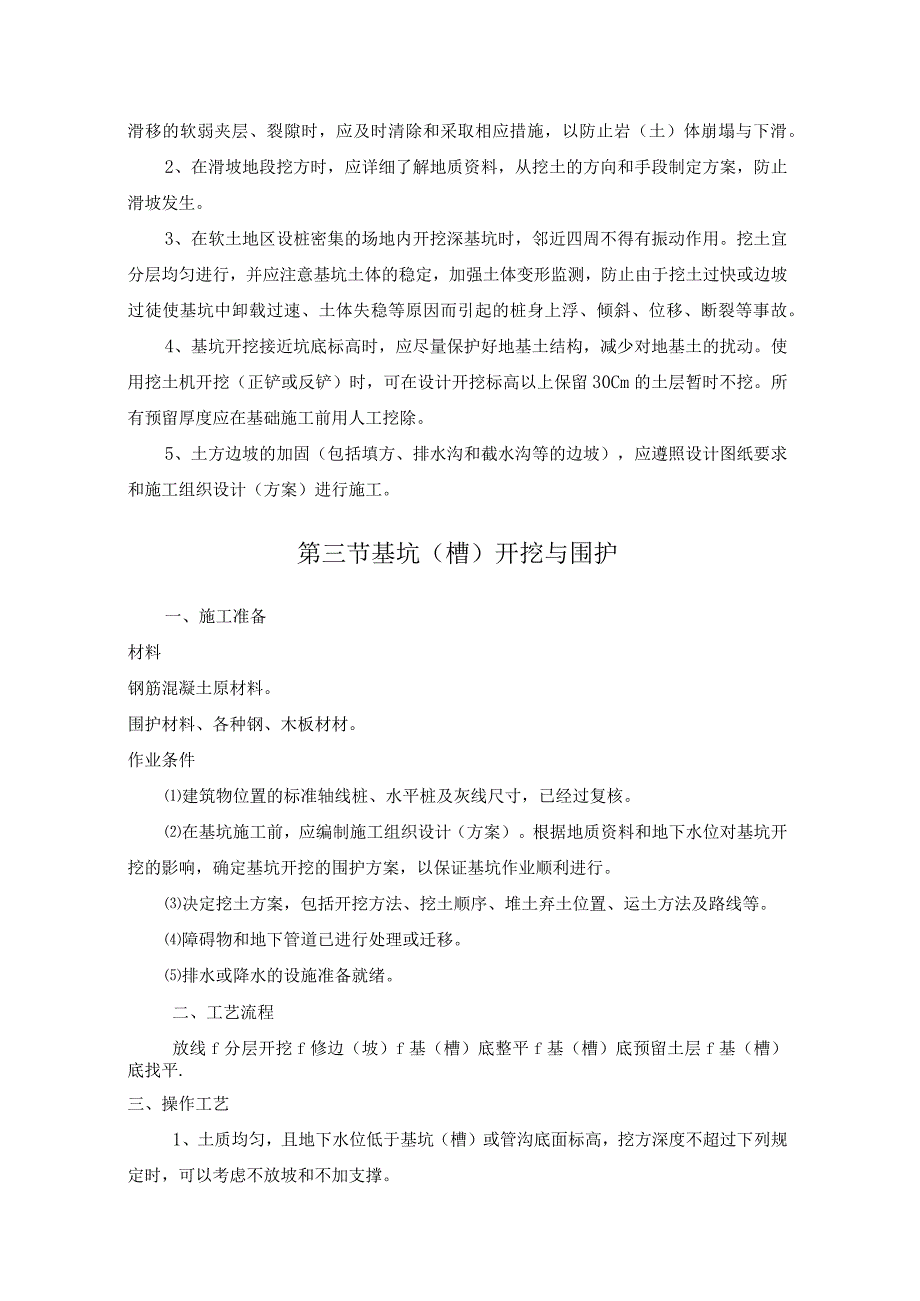

6、体崩塌与下滑。2、在滑坡地段挖方时，应详细了解地质资料，从挖土的方向和手段制定方案，防止滑坡发生。3、在软土地区设桩密集的场地内开挖深基坑时，邻近四周不得有振动作用。挖土宜分层均匀进行，并应注意基坑土体的稳定，加强土体变形监测，防止由于挖土过快或边坡过徒使基坑中卸载过速、土体失稳等原因而引起的桩身上浮、倾斜、位移、断裂等事故。4、基坑开挖接近坑底标高时，应尽量保护好地基土结构，减少对地基土的扰动。使用挖土机开挖（正铲或反铲）时，可在设计开挖标高以上保留30Cm的土层暂时不挖。所有预留厚度应在基础施工前用人工挖除。5、土方边坡的加固（包括填方、排水沟和截水沟等的边坡），应遵照设计图纸要求和施工组
7、织设计（方案）进行施工。第三节基坑（槽）开挖与围护一、施工准备材料钢筋混凝土原材料。围护材料、各种钢、木板材材。作业条件建筑物位置的标准轴线桩、水平桩及灰线尺寸，已经过复核。在基坑施工前，应编制施工组织设计（方案）。根据地质资料和地下水位对基坑开挖的影响，确定基坑开挖的围护方案，以保证基坑作业顺利进行。决定挖土方案，包括开挖方法、挖土顺序、堆土弃土位置、运土方法及路线等。障碍物和地下管道已进行处理或迁移。排水或降水的设施准备就绪。二、工艺流程放线f分层开挖f修边（坡）f基（槽）底整平f基（槽）底预留土层f基（槽）底找平.三、操作工艺1、土质均匀，且地下水位低于基坑（槽）或管沟底面标高，挖方深度
8、不超过下列规定时，可以考虑不放坡和不加支撑。密实、中等密实的砂土和碎石类土（填充物为砂土）1.0m；硬塑、可塑的轻亚粘土及亚粘土1.25m；硬塑、可塑的粘土1.5m；坚硬的粘土2m02、当地质条件良好，土质均匀且地下水位低于基坑（槽）或管沟底面标高时，挖土深度在5m以内不加支撑的边坡，其边坡坡度应符合表2-2的规定。超过5m深度的基坑（槽）和管沟开挖时，其边坡坡度应根据土的内摩擦角和凝聚力计算确定。3、当基坑（槽）必须设置坑壁支撑时，应根据开挖深度、土质条件、地下水位、施工时间长短、施工季节和当地气象条件、施工方法与相邻建（构）筑物等情况进行设计和选择，一般上述条件均有利于施工的，可采用断续垂
9、直支撑、断续水平支撑和连续垂直支撑、连续水平支撑等方法，可参考表2-3。当深度较大和土质复杂时，必须选择有效的深基坑支护技术，一般应由相应资质的一级设计单位负责设计。按省建委有关文件，也可由公司有经验的技术人员通过认真周密的设计并制定方案，但须经公司总工程师审定后方能实施。深度在5m内的基坑（槽）管沟边坡的最大坡度表2-2土的类别边坡坡度（高：宽）坡顶无荷载坡顶有静载坡顶有动载中密的砂土1：1.001：1.251：1.50中密的碎石类土（填充物为砂土）1：0.751：1.001：1.25中密的碎石类土（填充物为砂土）1:0.501：0.671：0.75硬塑的轻亚粘土1：0.671：0.751:
10、1.00硬塑的亚粘土、粘土1:0.331：0.501：0.67老黄土1：0.101：0.251:0.33软土（经井点降水后）1：1.00注：静载指堆土或材料等。动载指机械挖土或汽车运输作业等。基坑（槽）加固支撑选用表表2-3土的情况基槽开挖深度支撑形式(m)天然湿度的粘土类，地下水很少。3以内断续支撑天然湿度的粘土类，地下水很少35连续支撑松散和湿度很高的土连续支撑松散和湿度较高的土，地下水很多且有液化现象如未用降低水位措施则用板桩加支撑注：本表适用于贫雨地区或少雨季节施工。5、采用钢（木）板桩、钢筋混凝土预制桩或灌注桩作坑壁支撑时，其构造或是否加设锚杆应按设计方案的规定。施工中应经常检查，如
11、发现有变形、沉降等现象，应及时采取加固措施，以及通知设计人员。在雨期更应加强检查。6、采用钢筋混凝土地下连续墙用坑壁支撑时，其施工和验收要求应按设计图和有关规范规定执行。7、基坑（槽）底部开挖宽度应根据基础或防水处理施工工艺决定。混凝土基础或垫层需支模者，每边增加工作面O.3m；需用防水涂料（卷材）或防水砂浆做垂直防水（潮）层时，增加工作面lL2m.8、管沟底部开挖宽度（有支撑者为撑板间的净宽），除管道结构宽度外，每侧增加工作面宽度，可参照表2-4采用。管沟底部每侧工作面宽度表2-4管道结构宽度（mm）每侧工作面宽度（mm）非金属管道金属管道或砖沟2OO-5OO4003006001000500
12、400110015006006001600-2500800800注：1、管道结构宽度：无管座按管身外皮计；有管座按管座外皮计；砖砌或混凝土按管沟外皮计。2、沟底需增设排水沟时，工作面宽度可适当增加。9、在原有建（构）筑物邻近挖土，如深度超过原建（构）筑物基础底标高，其挖土坑（槽）边与原基础边缘的距离必须大于高差的12倍（土质好时可取低限），并对边坡采取保护措施；如对旧有建（构）筑物基底有影响时，必须提请有关部门有建（构）筑物基础变形、沉陷的加固措施后方可施工。10、基坑（槽）和管沟的土方完成后应排干积水和清底，及时进行下一工序的施工。11、基坑（槽）和管沟挖土深度不得超过设计基底标高，对于个别
13、超挖处，应使用石粉、碎石填补，并应夯实至要求的密实度。在天然地基或重要部位超挖时，应采用设计单位同意的补填方法（若采用低强度等级素混凝土等）去填补，并办好签证手续。12、采用天然地基的基础，挖至基坑（槽）底时，应会同甲方、质量监督站和设计人进行验槽。如缺乏地质资料或土质复杂的情况，必须进行钎探。钎探布置设计未规定时，可按表2-5执行。钎探可采用人力或机械进行。钢钎可选用“2225mm圆钢制成,长1.8L3m,钎尖呈60锥状,用锤重3.64.5kg,落锤高度500700m11b将钢钎垂上打入土中，每打入300mm记录一次锤击数，最后将钎探记录和结果分析对照天然地基情况而作出鉴定，如设计人提出也可
14、使用轻便触探器进行试验。钎探后的孔要填灌中砂至密实状态。钎探排列表表2-5槽宽（mm）排列方式及图示间距（m）深度（m）小于800中心一排1.51.5800-2000两排错开1.51.5大于2000梅花型1.52.0柱基梅花型1.52.01.5并不短于短边13、挖方的弃土或放土，应保证挖方边坡的稳定与排水，当土质良好时，应距槽沟边缘0.8m以外堆放，且高度不宜超过1.5m。在软土地区，不得在挖方上侧放土。14、在软土地区开挖基坑（槽）或管沟时，应按施工组织设计或方案规定施工。15、土方工程一般不宜在雨天进行。在雨季施工时，工作面不宜过大。应逐段、逐片地完成，并应切实制订雨季施工的安全技术措施。
15、16、土方边坡的加固（包括填方、排水沟和截水沟等边坡），应按土质、地下水位情况，并结合施工周期和季节制定保护方案。17、为减少对地基土的扰动，机械挖土应在基底标高以上保留200300mm左右，以后用人工挖平清底；如人工挖土后不能立即修筑基础或铺设管道时，也应保留15OnIm厚的土层暂时不挖。所有预留厚度应在基础施工前用人工挖除。四、质量标准保证项目基坑、基槽和管沟底的土质必须符合设计要求，并严禁扰动。土方工程允许偏差项目见表2-6o项目允许偏差（mm）检查方法桩基基坑基槽管沟挖方场地平整排水沟地（路）面基层人工施工机械施工标高0-50501000-500-50用水准仪检查长度宽度0000+100/用经纬仪、线和尺量检S边坡偏徒
