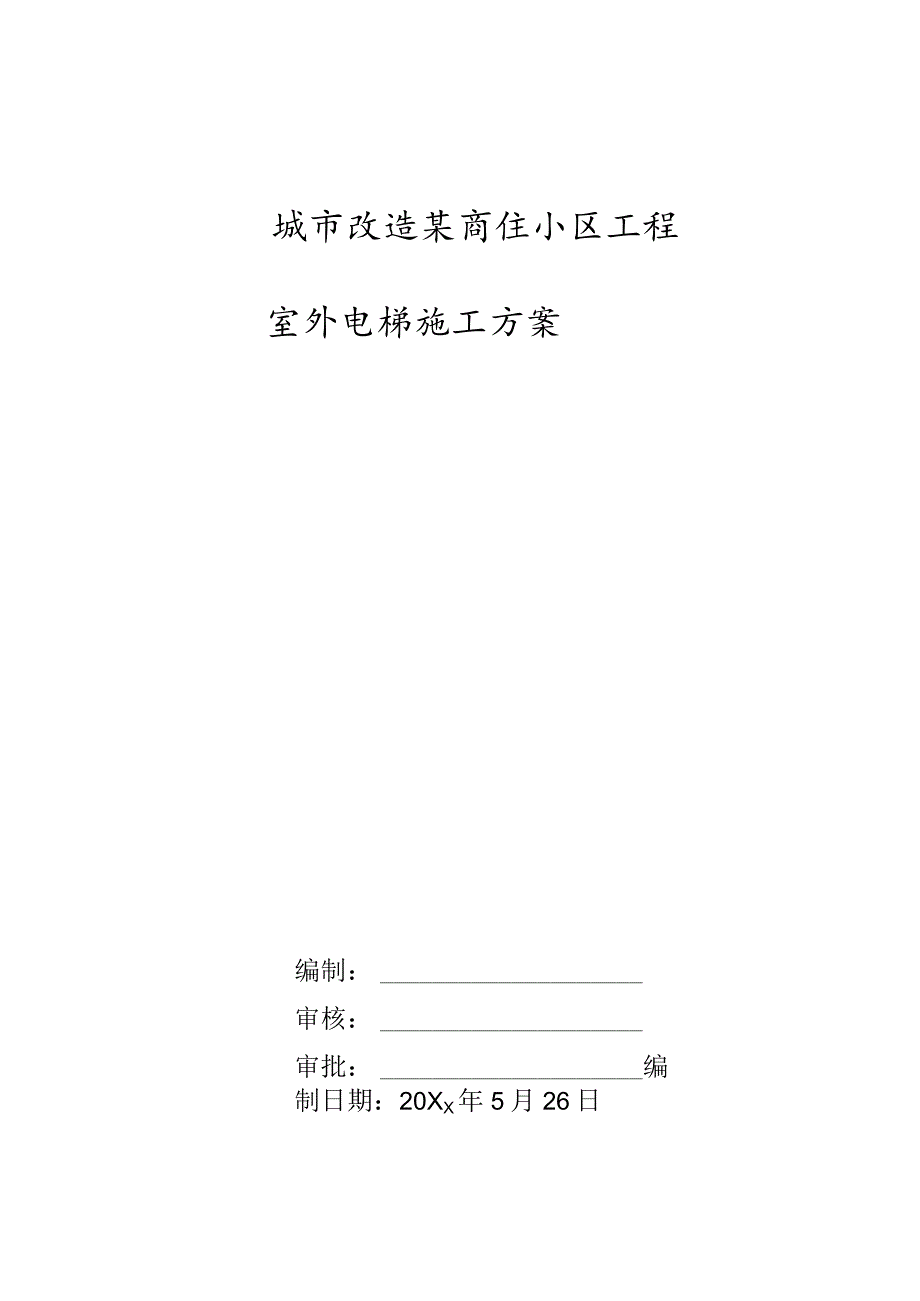

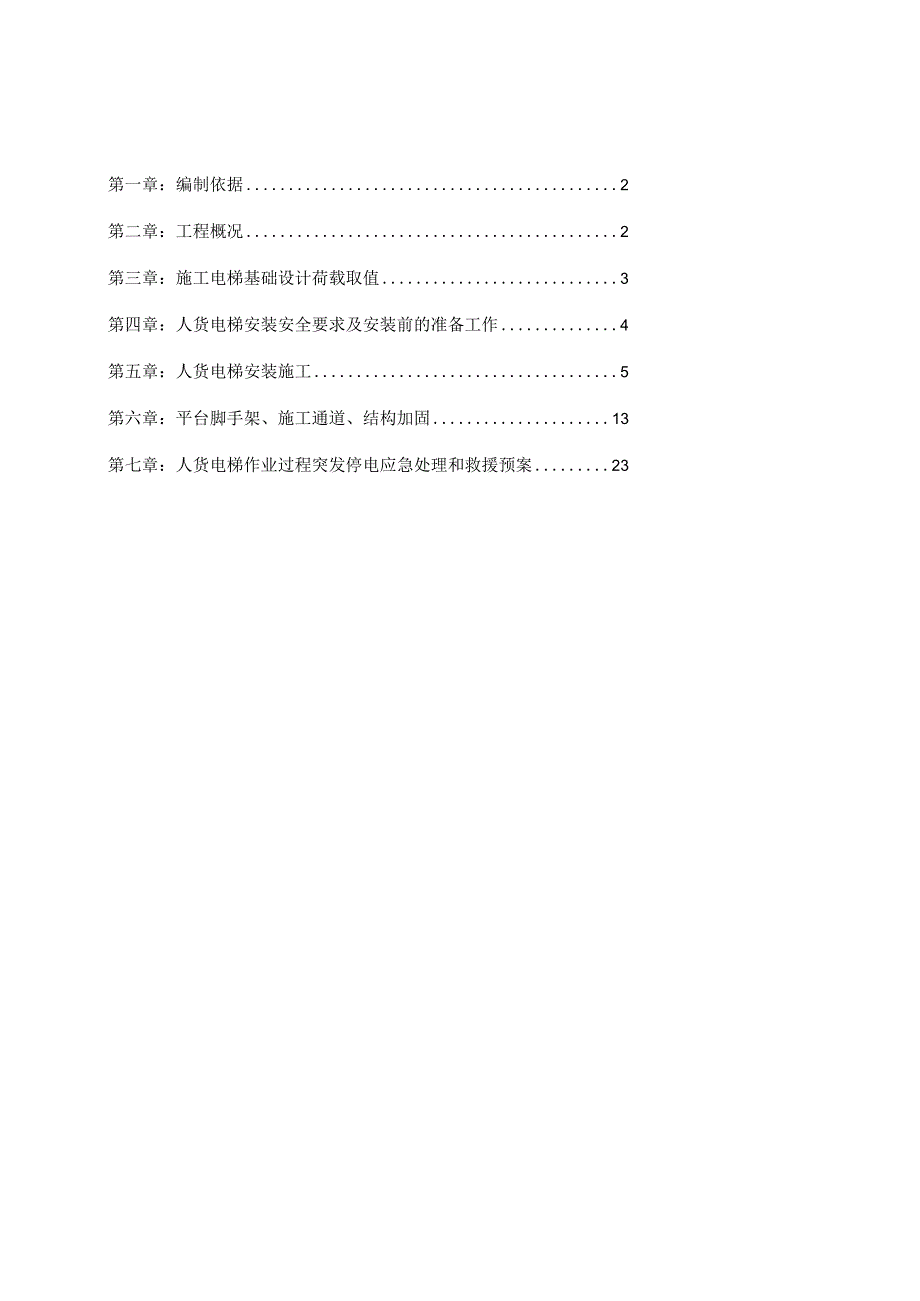

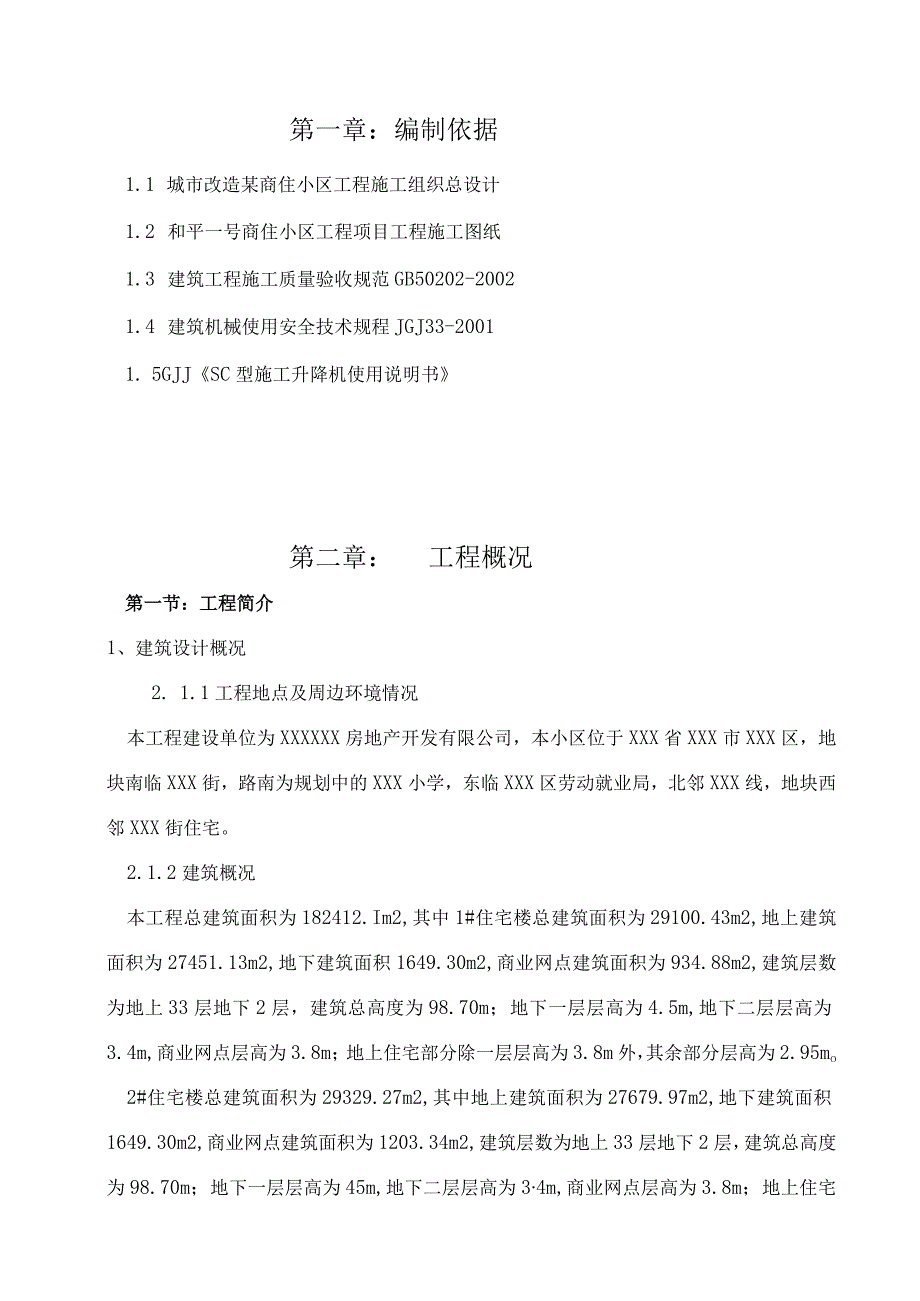

1、城市改造某商住小区工程室外电梯施工方案编制：审核：审批：编制日期：20XX年5月26日第一章：编制依据2第二章：工程概况2第三章：施工电梯基础设计荷载取值3第四章：人货电梯安装安全要求及安装前的准备工作4第五章：人货电梯安装施工5第六章：平台脚手架、施工通道、结构加固13第七章：人货电梯作业过程突发停电应急处理和救援预案23第一章：编制依据1.1 城市改造某商住小区工程施工组织总设计1.2 和平一号商住小区工程项目工程施工图纸1.3 建筑工程施工质量验收规范GB50202-20021.4 建筑机械使用安全技术规程JGJ33-20011. 5GJJSC型施工升降机使用说明书第二章：工程概况第一节
2、：工程简介1、建筑设计概况2. 1.1工程地点及周边环境情况本工程建设单位为XXXXXX房地产开发有限公司，本小区位于XXX省XXX市XXX区，地块南临XXX街，路南为规划中的XXX小学，东临XXX区劳动就业局，北邻XXX线，地块西邻XXX街住宅。2.1.2建筑概况本工程总建筑面积为182412.Im2,其中1#住宅楼总建筑面积为29100.43m2,地上建筑面积为27451.13m2,地下建筑面积1649.30m2,商业网点建筑面积为934.88m2,建筑层数为地上33层地下2层，建筑总高度为98.70m；地下一层层高为4.5m,地下二层层高为3.4m,商业网点层高为3.8m；地上住宅部分除
3、一层层高为3.8m外，其余部分层高为2.95mo2#住宅楼总建筑面积为29329.27m2,其中地上建筑面积为27679.97m2,地下建筑面积1649.30m2,商业网点建筑面积为1203.34m2,建筑层数为地上33层地下2层，建筑总高度为98.70m；地下一层层高为45m,地下二层层高为34m,商业网点层高为3.8m；地上住宅部分除一层层高为3.8m外，其余部分层高为2.95m。3#住宅楼总建筑面积为27444.91m2,其中地上建筑面积为2462631m2,地下建筑面积2818.60m2,建筑层数为地上33层地下2层，建筑总高度为99.6m；地下一层层高为4.5m,地下二层层高为4.2
4、m,地下一层为设备层，地下二层为人防层；地上住宅部分层高均为3mo4#住宅楼总建筑面积为31967.48m2,其中地上建筑面积为30099.00m2,地下建筑面积为1868.48m2,标准层建筑面积为908.09m2；建筑总高度为99.6m；地上33层地下2层；地下一层层高为4.5m,地下二层层高为4.2m,地上住宅部分层高均为3m。5#住宅楼总建筑面积为28066.90m2,其中地上建筑面积为26470.36m2,地下建筑面积1596.54m2,建筑基底面积为832.21m2,机房层面积149.18m2,标准层面积为800.56m2,；建筑层数为地上33层地下2层，建筑总高度为99.6叱地下
5、一层层高为4.5m,地下二层层高为4.2m；地上住宅部分层高均为3m。地下车库总建筑面积为36503.54m2,其中地下建筑面积为17682.81m2,地下二层建筑面积为17679.47m2（包括3#住宅楼地下二层人防工程占用建筑面积1098.07m2）地上建筑面积为114L26m2；地下二层层高为3.6叫地下一层层高为3.75mo主体结构及装修阶段施工时，垂直运输机械采用SCD200/200TD施工升降机五台。根据施工现场的场地情况及建筑物的平面位置，确定每栋各一台施工升降机。所有人货电梯安装高度为105米。各栋施工电梯安装位置如下：1、编号为1#施工电梯安装于1#建筑物南边，2、编号为2#
6、施工电梯安装于2#建筑物南边，3、编号为3#施工电梯安装于3#建筑物北边，4、编号为4#施工电梯安装于4#建筑物北边。5、编号为5#施工电梯安装于5#建筑物南边。各栋施工电梯安装位置详见施工总平面图布置图。五台升降机全由建筑外阳台进入室内，升降机安装高度为105m0从首层室外地面开始安装,安装人货梯基础：（长）4.40M（宽）3.80MX（高）0.40Mo升降机基础底板配双向双层20（）2钢筋。第三章：施工电梯基础设计荷载取值本工程采用SCD200/200TD型升降机，根据本工程的特点，为方便工程施工的需要，本工程所使用的升降机基础均设置在地下室外围的天然基础上，为了确保天然基础的承载力，必须
7、保证人货电梯基础混凝土的强度及几何尺寸。施工升降机自重：安全系数K=l.4,SCD200/200TD型施工升降机按高度78.416m时的重量：P尸（吊笼重+外笼重+导轨架总重+对重重+载重量）X2.1。吊笼重40KN；外笼重15KN；导轨架总重二（每节重1.9KN,每节高1.508m）：1.9KN52节=98.80KN；载重40KN；对重20KN。P1=（40+1598.80+40+20）XL4=299.32KN。基础自重：P2=I.24.43.80.40m25.5kNm3=204.65KNo荷载总重P=299.32+204.65=503.97KN03.1施工电梯基础做法：1、人货梯型号选用S
8、C200/200TD,施工电梯基础尺寸二（长）4.4MX（宽）3.80M（高）0.40Mo2、各栋施工电梯基础底板均配虫16200双向双层钢筋，碎强度等级为C30,整体浇捣。施工电梯基础平面尺寸图详见附图：第四章：人货电梯安装安全要求及安装前的准备工作-第一节:安装安全要求1.安装场地应清理干净，并用标志杆等围起来，禁止非工作人员入内。防止安装上方掉落物体,必要时应加安全网。安装过程中，必须由专人负责，统一指挥。2 .利用吊杆进行安装时，不允许超载，吊杆最大起重量为2000N,吊杆只用来安装或拆卸升降机零部件，不得用作其它起重用途。吊杆上有悬挂物时，不得开动吊笼。3 .升降机运行时,施工人员的
9、头、手绝对不可露出安全栏以外。如果有人在导轨架上或附墙架上工作时，绝对不允许开动升降机，当吊笼升起时严禁进入外笼内。吊笼上的所有零部件，必须放置平稳，不得露出安全栏外。4 .安装作业人员应按空中作业的安全要求，包括必须戴安全帽，系安全带，穿防滑鞋等，不要穿过于宽松的衣服，应穿工作服，以免被卷入运动部件中发生安全事故。5 .操纵升降机，必须将操纵盒拿到吊笼顶部，不允许在吊笼内操作。吊笼起动前，应先进行全面检查，消除所有不安全隐患。安装运行时，必须按升降机额定安装载重装载，不允许超载运行。雷雨天、雪天或风速超过13ms的恶劣天气不能进行安装作业。第二节:安装前的准备工作安装工地应具备合适的电源，并
10、必须配备一个专供升降机用的电源箱，每个吊笼均应由一个开关箱控制，供电熔断器的电流为额定电流的1.52倍。应具备合适的起重设备及安装工具。应具备运输和堆置升降机零部件的道路及场地。应按要求制作基础，自备好地脚螺栓，确定附墙架与建筑物连接的方案，准备好予埋件或固定件等。根据需要，自备站台附件，如：过桥板，安全栏杆等。第五章：人货电梯安装施工5.1 双笼电梯参数要求本工程施工双笼电梯拟采用广东佛山高达建筑机械有限公司制造的SC200/200施工升降机，其单个吊笼的技术性能参数如下:序项目单位参数备注1额定载重量kg2*20002额定乘员人12无载货时3最大提升高度M4504起升速度m/min365吊
11、笼内空尺寸M3.0l.32.7长X宽X高6外笼（双）尺寸M3.64.32.1长X宽乂高7吊笼自重kg2*20008标准节自重kg1909标准节长度mm150810吊杆提升长度kg20011电机台数1412连续负载25%负载功KW8.5/11单台电机13额定电压/频率V/HZ380/5014额定电流A1423.515漏电断路器A2*6316减速机速比1：1617防坠安全器自动力矩KNm318防坠安全器动作速度m/min5419整机自重T20H=100m20附墙架承载力KN40一套21安装载重量kg2*10005.2安装荷载施工升降机自重：安全系数K=l.4,SCD200/200TD型施工升降机按
12、高度105m时的重量：Pl（吊笼重+外笼重+导轨架总重+对重重+载重量）2.Io吊笼重40KN,外笼重15KN,导轨架总重工（每节重L9KN,每节高1.508m）,1.9KN52节=98.80KN,载重40KN,对重20KN。P1=（40+15+98.80+40+20）XL4=299.32KN。基础自重：P2=I.24.4X3.80.40m25.5kNm3=204.65KN0荷载总重P=299.32+204.65=504.OOKN0-5.3附墙要求每三层设附墙架一道，电梯中心距楼板的距离为3.2米，附着长度为3.2米，一般施工升降机的附墙连接架的标准长度为2.9米至3.6米，所以支撑长度随附着
13、物的远近进行特殊的加长处理。附墙架均与阳台封口梁进行附着。5 .4安装步骤及要求在安装升降之前必须熟悉“安装安全要求，深刻了解升降机的机械和电气性能，并对有待安装的各个零、部件进行检查，符合要求后方可使用。(1)升降机基础：根据本工程的特点，为方便工程施工的需要，本工程所使用的升降机需安装在首层商铺楼板上，为了确保首层商铺楼板的安全，必须保证人货电梯基础混凝土的强度及几何尺寸。在地下负一层，人货电梯基础混凝土楼板下，采用钢管回顶加固措施，具体加固措施见附图。(2)外笼及内笼安装左侧面对外笼门的外笼底盘是和两节标准节连接在一起的，且左吊笼也装在两节标准节上，吊笼底架与外笼底盘用螺栓进行连接成为一
14、体(安装就位后立即拆下)。右侧外笼底盘和右盘笼底架也用螺栓进行暂时连接成为一体(安装就位后应立即拆下)。方便运输和按扎，具体安装方法如下：用1#塔吊将左外笼、吊笼及所所带两节标准节，吊装于升降机对建筑墙体的一面与墙体平行。右外笼及吊笼吊装前，应将右吊笼内两个电动机的自动器拉手撬松，并用垫块垫实，使该吊笼两个齿轮能与齿条滚动吻合，吊装时应缓缓放下，将吊笼吊入导轨立杆，吊笼就位后将自动器复位，用M20X130螺栓将左右外笼底盘结合处连接拧紧，并及时拆下左右吊笼与底盘的连接螺栓。释放右吊笼各滚轮的螺栓，转动偏心轴调整滚轮与导轨立柱的间隙，调整后锁紧。然后释放传动板上及防坠安全器底板上的背轮用专用扳手
15、转动偏心套调整背轮与齿条间隙，调整后锁紧。调整完毕后齿轮与齿条吻合的侧间隙为0.2-0.5,背轮与齿条背面的间隙为0.5,各滚轮与导轨架立柱的间隙为0.5。用经纬仪测量基础标准节的垂直度保证其垂直度小于两节标准节高度的1/1000,调整时可用一些不同厚度的铁皮垫入外笼底盘与基础之间进行调整。调整完毕后，用佐将地脚螺栓浇筑在基础面的预留孔内，待碎达到强度后将地脚螺栓紧固。(3)电缆及电气装置的按扎检查电缆安装：供电电源箱距升降机电源箱应在5米以内，为保证供电质量，即满载运行中电压波动在380V(允许偏差5%的范围之内)，所以引入电源电缆截面面积不应小于W3X25mm2+2X10m1120按扎时：A.将引入电源电缆从供电电源接入升降机电源箱内。B,将升降机供电电缆以自由状态盘入电缆筒内，不得纽扣、打结。C.将电缆筒固定在外笼底盘底盘上挑线
