《环保物料检测规范.docx》由会员分享，可在线阅读，更多相关《环保物料检测规范.docx（14页珍藏版）》请在第壹文秘上搜索。

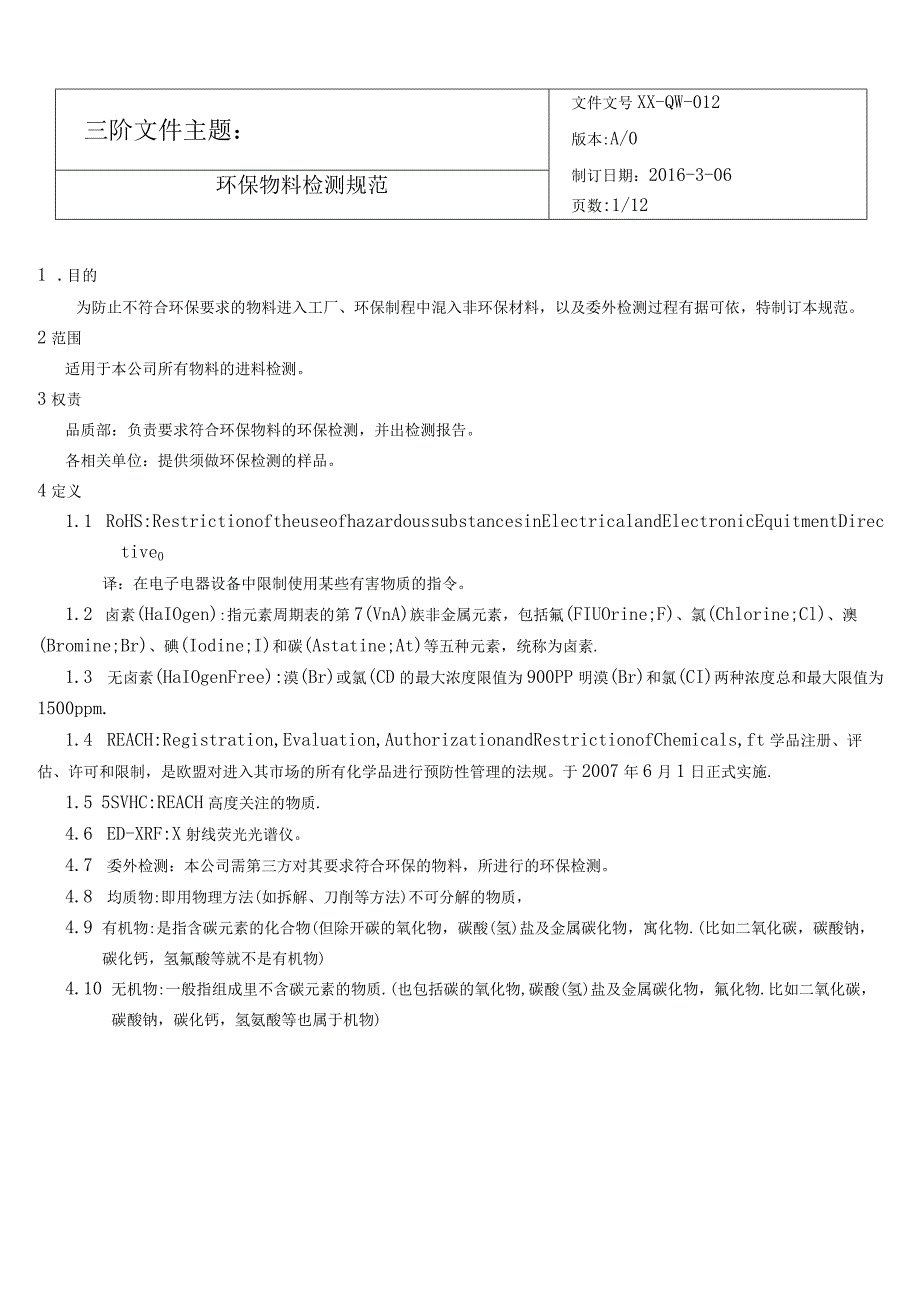

1、三阶文件主题：文件文号XX-QW-012版本:A/0制订日期：2016-3-06页数:1/12环保物料检测规范1 .目的为防止不符合环保要求的物料进入工厂、环保制程中混入非环保材料，以及委外检测过程有据可依，特制订本规范。2范围适用于本公司所有物料的进料检测。3权责品质部：负责要求符合环保物料的环保检测，并出检测报告。各相关单位：提供须做环保检测的样品。4定义1.1 RoHS:RestrictionoftheuseofhazardoussubstancesinElectricalandElectronicEquitmentDirective0译：在电子电器设备中限制使用某些有害物质的指令。1.
2、2 卤素(HaIOgen):指元素周期表的第7(VnA)族非金属元素，包括氟(FIUOrine;F)、氯(Chlorine;Cl)、澳(Bromine;Br)、碘(Iodine;I)和碳(Astatine;At)等五种元素，统称为卤素.1.3 无卤素(HaIOgenFree):漠(Br)或氯(CD的最大浓度限值为900PP明漠(Br)和氯(CI)两种浓度总和最大限值为1500ppm.1.4 REACH:Registration,Evaluation,AuthorizationandRestrictionofChemicals,ft学品注册、评估、许可和限制，是欧盟对进入其市场的所有化学品进行预
3、防性管理的法规。于2007年6月1日正式实施.1.5 5SVHC:REACH高度关注的物质.4.6 ED-XRF:X射线荧光光谱仪。4.7 委外检测：本公司需第三方对其要求符合环保的物料，所进行的环保检测。4.8 均质物:即用物理方法(如拆解、刀削等方法)不可分解的物质，4.9 有机物:是指含碳元素的化合物(但除开碳的氧化物，碳酸(氢)盐及金属碳化物，寓化物.(比如二氧化碳，碳酸钠，碳化钙，氢氟酸等就不是有机物)4.10 无机物:一般指组成里不含碳元素的物质.(也包括碳的氧化物,碳酸(氢)盐及金属碳化物，氟化物.比如二氧化碳，碳酸钠，碳化钙，氢氨酸等也属于机物)三阶文件主题：环保物料检测规范文

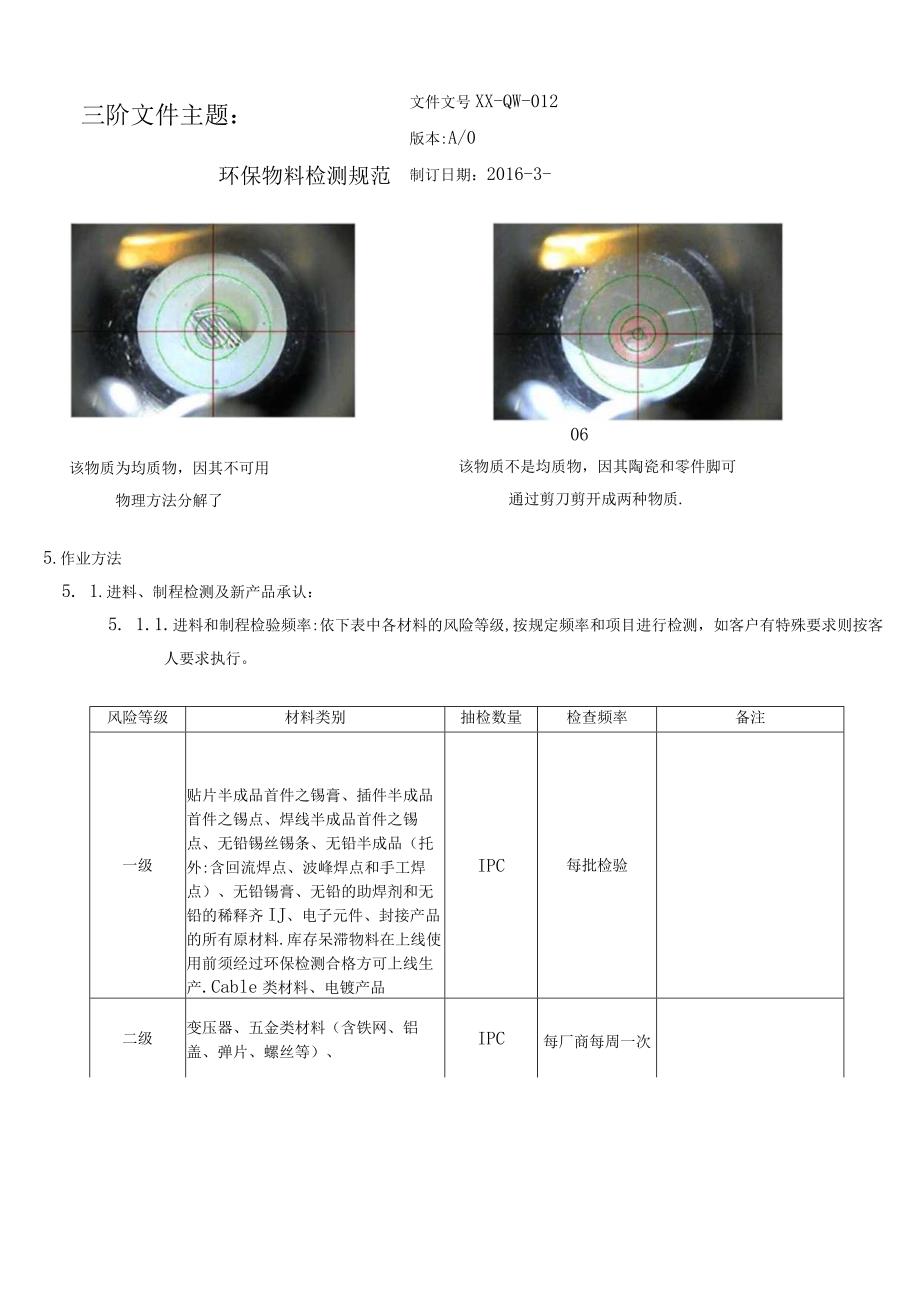

4、件文号XX-QW-012版本:A/0制订日期：2016-3-06该物质为均质物，因其不可用物理方法分解了该物质不是均质物，因其陶瓷和零件脚可通过剪刀剪开成两种物质.5.作业方法5. 1.进料、制程检测及新产品承认：5. 1.1.进料和制程检验频率:依下表中各材料的风险等级,按规定频率和项目进行检测，如客户有特殊要求则按客人要求执行。风险等级材料类别抽检数量检查频率备注一级贴片半成品首件之锡膏、插件半成品首件之锡点、焊线半成品首件之锡点、无铅锡丝锡条、无铅半成品（托外:含回流焊点、波峰焊点和手工焊点）、无铅锡膏、无铅的助焊剂和无铅的稀释齐IJ、电子元件、封接产品的所有原材料.库存呆滞物料在上线使

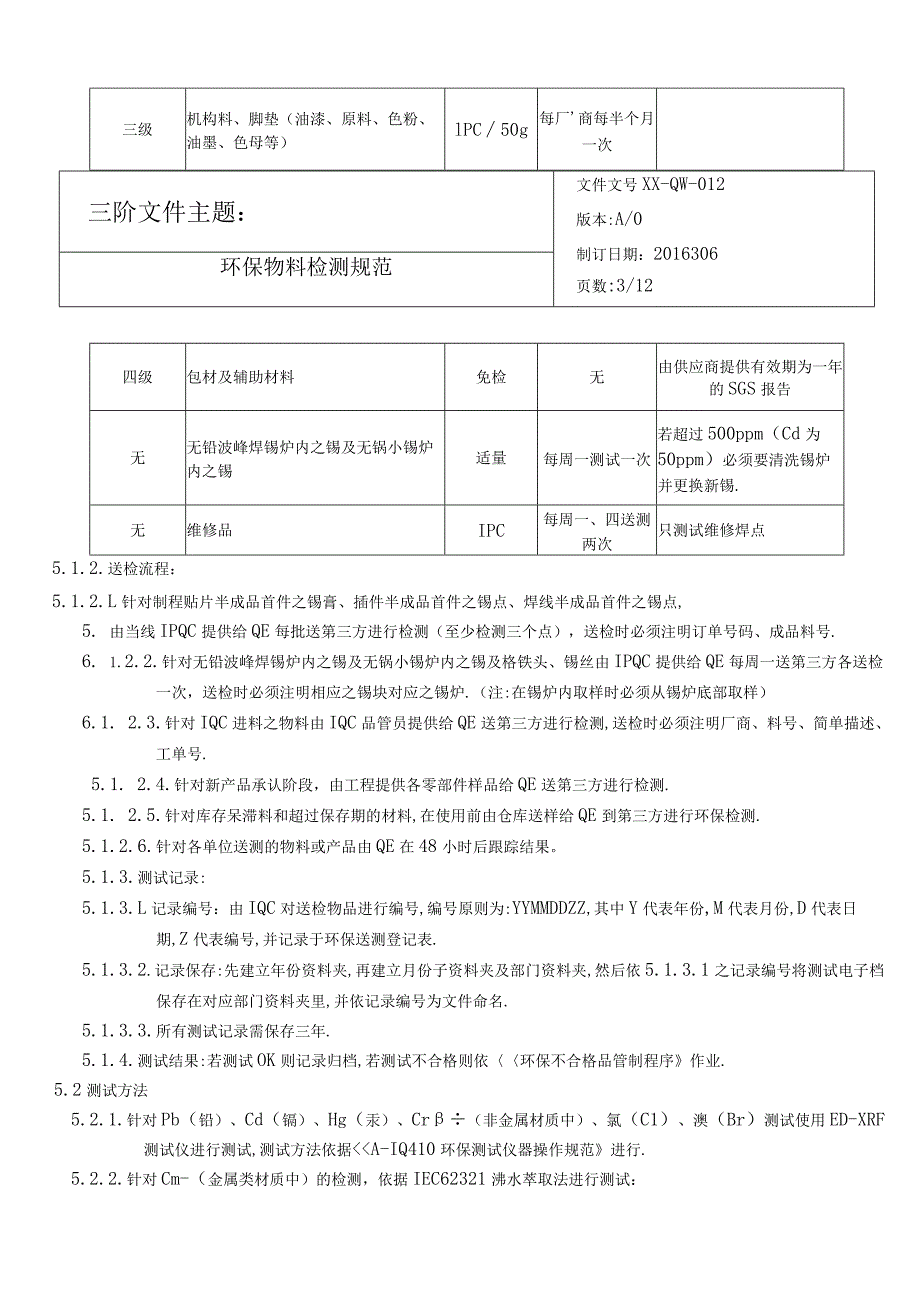

5、用前须经过环保检测合格方可上线生产.Cable类材料、电镀产品IPC每批检验二级变压器、五金类材料（含铁网、铝盖、弹片、螺丝等）、IPC每厂商每周一次三级机构料、脚垫（油漆、原料、色粉、油墨、色母等）lPC50g每厂商每半个月一次三阶文件主题：文件文号XX-QW-012版本:A/0制订日期：2016306页数:3/12环保物料检测规范四级包材及辅助材料免检无由供应商提供有效期为一年的SGS报告无无铅波峰焊锡炉内之锡及无锅小锡炉内之锡适量每周一测试一次若超过500ppm（Cd为50ppm）必须要清洗锡炉并更换新锡.无维修品IPC每周一、四送测两次只测试维修焊点5.1.2.送检流程：5.1.2.L
6、针对制程贴片半成品首件之锡膏、插件半成品首件之锡点、焊线半成品首件之锡点,5. 由当线IPQC提供给QE每批送第三方进行检测（至少检测三个点），送检时必须注明订单号码、成品料号.6. 1.2.2.针对无铅波峰焊锡炉内之锡及无锅小锡炉内之锡及格铁头、锡丝由IPQC提供给QE每周一送第三方各送检一次，送检时必须注明相应之锡块对应之锡炉.（注:在锡炉内取样时必须从锡炉底部取样）6.1. 2.3.针对IQC进料之物料由IQC品管员提供给QE送第三方进行检测,送检时必须注明厂商、料号、简单描述、工单号.5.1. 2.4.针对新产品承认阶段，由工程提供各零部件样品给QE送第三方进行检测.5.1. 2.5.
7、针对库存呆滞料和超过保存期的材料,在使用前由仓库送样给QE到第三方进行环保检测.5.1.2.6.针对各单位送测的物料或产品由QE在48小时后跟踪结果。5.1.3.测试记录:5.1.3.L记录编号：由IQC对送检物品进行编号,编号原则为:YYMMDDZZ,其中Y代表年份,M代表月份,D代表日期,Z代表编号,并记录于环保送测登记表.5.1.3.2.记录保存:先建立年份资料夹,再建立月份子资料夹及部门资料夹,然后依5.1.3.1之记录编号将测试电子档保存在对应部门资料夹里,并依记录编号为文件命名.5.1.3.3.所有测试记录需保存三年.5.1.4.测试结果:若测试OK则记录归档,若测试不合格则依环保
8、不合格品管制程序作业.5.2测试方法5.2.1.针对Pb（铅）、Cd（镉）、Hg（汞）、Cr（非金属材质中）、氯（C1）、澳（Br）测试使用ED-XRF测试仪进行测试,测试方法依据A-IQ410环保测试仪器操作规范进行.5.2.2.针对Cm-（金属类材质中）的检测，依据IEC62321沸水萃取法进行测试：三阶文件主题：文件文号XX-QW-012版本:A/0制订日期：2016-3-06页数:4/12环保物料检测规范5.2.2.1.测试环境:温度2C-25oC,湿度40-70%.5. 2.2.2.样品一般以生产日期开始计算正常环境下（不超过测试环境的条件）保存30日以内进行测试.6. 2.2.3.
9、Cr6+（金属类材质中）测试过程：A,将0.4g1,5-二苯卡巴月并溶解于由20毫升丙酮和20毫升乙醇（96%）组成的混合液中。完全溶解后，加入20毫升75%的磷酸溶液和20毫升去离子水。该溶液应在使用前的8小时以内制备.B,向样品表面滴加1到5滴测试液（步骤A制备的）,如果含有六价倍,几分钟内会出现红到紫罗兰的颜色.长时间后出现的颜色不要考虑，因为这时样品正在变干.C,如果样品测试的结果显示阳性,可以认为样品中有六价格镀层的存在.不需要进行下一步的分析.D,如果测试结果显示阴性，必须进行以下步骤：一在样品表面选择一块未测试过的区域，用精细砂纸如800颗粒度的SiC砂纸轻轻掉可能已经还原的铝酸
10、盐表层，但不要完全把整个镀层擦掉。一在新擦拭的表面，重复过程B）所描述的测试。如果测试的结果显示阳性，样品可以认为有六价格镀层。如果测试的结果再次呈阴性，重复过程D）中第一步，用力把镀层擦得更加深入，然后继续重复过程D）中的第二步。如果擦到基体表面，测试结果仍然呈阴性，可以认为样品低于六价格当时测试的检测限。如果颜色发生变化，在测试过程中分析人员难以判断，滴一滴K2Cr207标准溶液（浓度为lmgkg）于新擦亮的无镀层的基体上，然后用1滴测试液（A步骤中所制得）与其混合。对比从样品中产生的颜色和K2Cr2O7标准溶液所产生的颜色。如果颜色相同，或者样品产生的颜色比标准溶液产生的颜色更红，样品点
11、测试的结果显示阳性。否则，测试的结果显示阴性。点测试的检测限为lmgkgoE,由于对比的目的，样品基体的测试也是相同的。把样品表面所有涂层去除，就可以得到样品基体，譬如，可以用砂纸，或者铿来磨；也可以用酸溶液剥掉镀层。F,只要分析人员对点测试的结果不肯定,必须用以下沸水萃取步骤来证实结果。G,取表面积为（50土5）C而的样品,对于小零件或表面形状没有规律的样品,利用适当数量的样品使之总面积达到（50土5）C而的要求.H,往一个烧杯中加入50ml去离子水，把样品加入到水中，使水浸过样品,加热烧杯到水沸腾.在水保持沸腾的状态下,浸滤5分钟.拿掉样品，冷却烧杯使内容物温度到室温.如果水三阶文件主题：
12、文件文号XX-QW-012版本:A/0制订日期：2016-3-06页数:5/12环保物料检测规范蒸发掉，往烧杯中加口入去离子水至50ml.如果溶液呈乳状或者产生沉淀,用滤纸（滤孔为0.45”）过滤到个干烧杯中.添加IlnI的正磷酸溶液混合.把溶液的一半倒入另外个干烧杯中.添加ImI测试溶液（A步骤制得）于两个烧杯其中的一个，混合并和其中一个当作空白的烧杯的颜色进行对比.有红色表明六价格的存在.6.测试结果的判定：6.1.测试结果的判定依下列管控表要求判定产加、等部,牛、包付、电池XK卜验证接在：（计用俣左：士15%/串似：PPm）区分RoHSHalogen（阻燃剂）其它CdPbHgCrBrCl
13、Sb产品有机物50200700700900900700无机物70700700700一700包材总浓度100(Cd50)900900700电池50200050一900900700外装部品（可能持续接触皮肤或嘴的部品）：（许可误差：15%/单位:PPm）区分外装材料电镀部品纤维及皮革PbCreNi偶氮系化合物管理加艮度(XRF)90Negative10,000一精密试验基准/设备90/ICPUV-vis0.5ug-Ni/cm2/week/1CP30/GC-MS,HPLC试验法EN71-3沸水萃取法EN1811EN14362T2外-XRF测试值在判定基准以上或土15%以内时,通过精密分析后判定.7
14、.表单及附件1 .1判定流程图（见附件二）7 .2环保送测登记一览表FM-016-16a保存年限3年8 .其它三阶文件主题：文件文号XX-QW-012版本:A/0制订日期：2016-3-06环保物料检测规范Cr（非金属类材料）判定流程备注:三阶文件主题：文件文号XX-QW-012版本:A/0制订日期:2016-3-06页数：10/12环保物料检测规范此测试只针对非金属类材料,金属类或电镀层测试采用点测法测试.按IEC62321标准检测.豁免项目：在吸收式电冰箱中作为碳钢冷却系统防腐剂的六价铭.Cr-（金属类材料）判定流程图金属类材料有Cm存在,NG阳性阳性阳性向样品表面点测阴性深层点测阴性底层点测阴性不确E沸水萃取滴加测试溶液阴性无Cm存在,OK无Cr存在,OK有Cr存在,NG阳性三阶文件主题：文件文号XX-QW-012版本:A/0制订日期：2016306页数：13/12环保物料检测规范核准人：审核人：制定人
