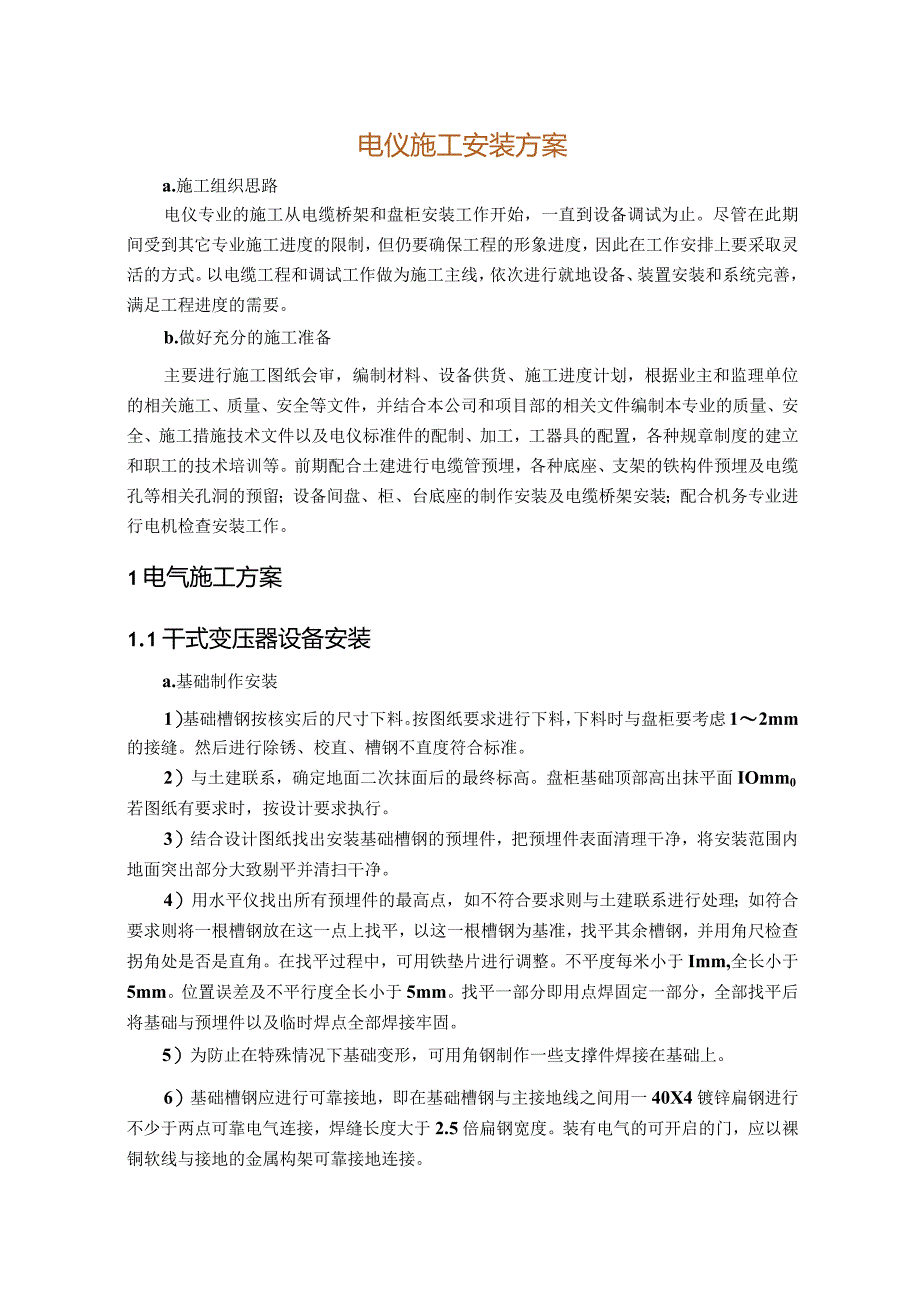

1、电仪施工安装方案a.施工组织思路电仪专业的施工从电缆桥架和盘柜安装工作开始，一直到设备调试为止。尽管在此期间受到其它专业施工进度的限制，但仍要确保工程的形象进度，因此在工作安排上要采取灵活的方式。以电缆工程和调试工作做为施工主线，依次进行就地设备、装置安装和系统完善，满足工程进度的需要。b.做好充分的施工准备主要进行施工图纸会审，编制材料、设备供货、施工进度计划，根据业主和监理单位的相关施工、质量、安全等文件，并结合本公司和项目部的相关文件编制本专业的质量、安全、施工措施技术文件以及电仪标准件的配制、加工，工器具的配置，各种规章制度的建立和职工的技术培训等。前期配合土建进行电缆管预埋，各种底座
2、、支架的铁构件预埋及电缆孔等相关孔洞的预留；设备间盘、柜、台底座的制作安装及电缆桥架安装；配合机务专业进行电机检查安装工作。1电气施工方案1.1干式变压器设备安装a.基础制作安装1）基础槽钢按核实后的尺寸下料。按图纸要求进行下料，下料时与盘柜要考虑12mm的接缝。然后进行除锈、校直、槽钢不直度符合标准。2）与土建联系，确定地面二次抹面后的最终标高。盘柜基础顶部高出抹平面IOmm0若图纸有要求时，按设计要求执行。3）结合设计图纸找出安装基础槽钢的预埋件，把预埋件表面清理干净，将安装范围内地面突出部分大致剔平并清扫干净。4）用水平仪找出所有预埋件的最高点，如不符合要求则与土建联系进行处理；如符合要

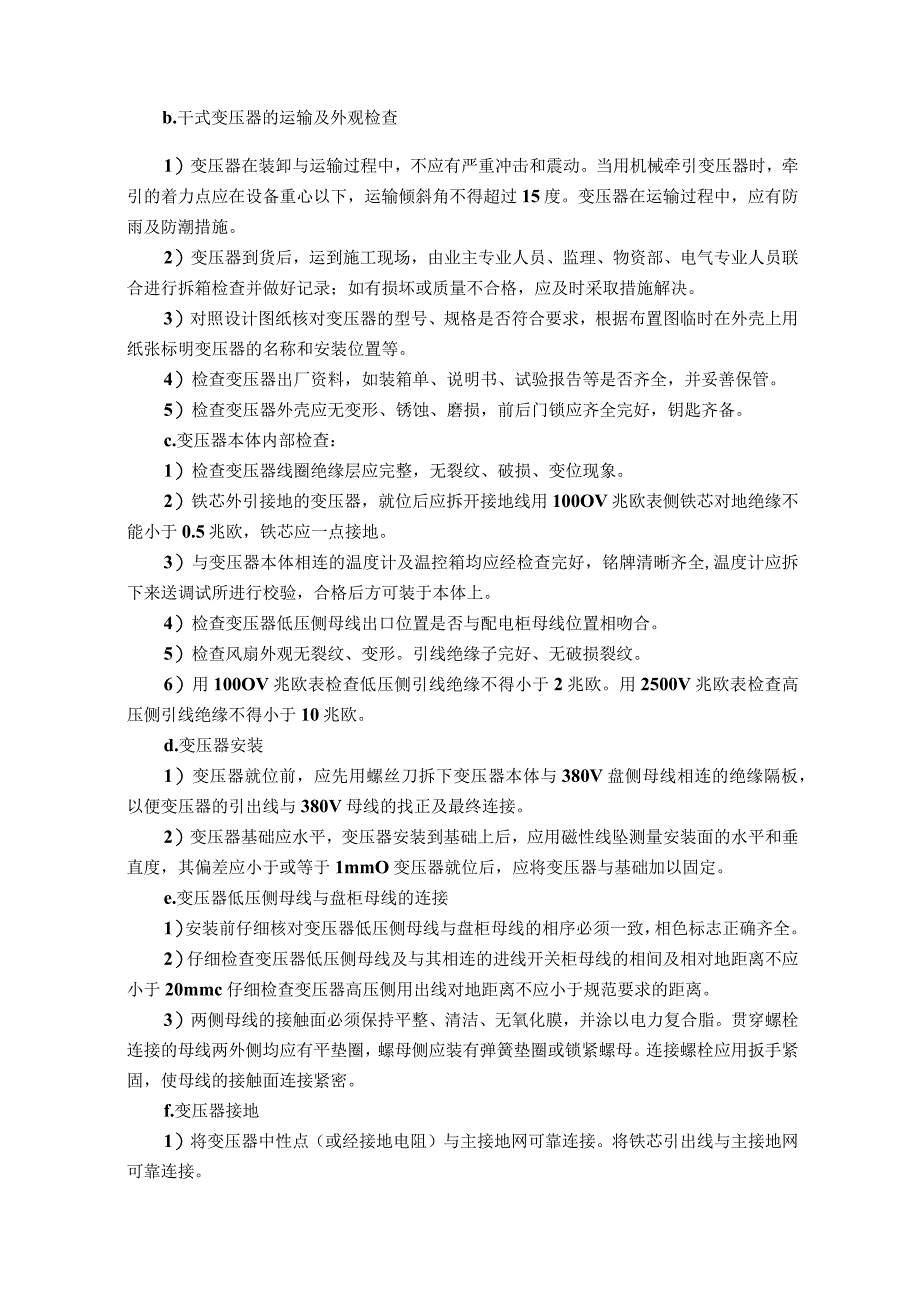

3、求则将一根槽钢放在这一点上找平，以这一根槽钢为基准，找平其余槽钢，并用角尺检查拐角处是否是直角。在找平过程中，可用铁垫片进行调整。不平度每米小于Imm,全长小于5mm。位置误差及不平行度全长小于5mm。找平一部分即用点焊固定一部分，全部找平后将基础与预埋件以及临时焊点全部焊接牢固。5）为防止在特殊情况下基础变形，可用角钢制作一些支撑件焊接在基础上。6）基础槽钢应进行可靠接地，即在基础槽钢与主接地线之间用一40X4镀锌扁钢进行不少于两点可靠电气连接，焊缝长度大于2.5倍扁钢宽度。装有电气的可开启的门，应以裸铜软线与接地的金属构架可靠接地连接。b.干式变压器的运输及外观检查1）变压器在装卸与运输过
4、程中，不应有严重冲击和震动。当用机械牵引变压器时，牵引的着力点应在设备重心以下，运输倾斜角不得超过15度。变压器在运输过程中，应有防雨及防潮措施。2）变压器到货后，运到施工现场，由业主专业人员、监理、物资部、电气专业人员联合进行拆箱检查并做好记录；如有损坏或质量不合格，应及时采取措施解决。3）对照设计图纸核对变压器的型号、规格是否符合要求，根据布置图临时在外壳上用纸张标明变压器的名称和安装位置等。4）检查变压器出厂资料，如装箱单、说明书、试验报告等是否齐全，并妥善保管。5）检查变压器外壳应无变形、锈蚀、磨损，前后门锁应齐全完好，钥匙齐备。c.变压器本体内部检查：1）检查变压器线圈绝缘层应完整，
5、无裂纹、破损、变位现象。2）铁芯外引接地的变压器，就位后应拆开接地线用100OV兆欧表侧铁芯对地绝缘不能小于0.5兆欧，铁芯应一点接地。3）与变压器本体相连的温度计及温控箱均应经检查完好，铭牌清晰齐全,温度计应拆下来送调试所进行校验，合格后方可装于本体上。4）检查变压器低压侧母线出口位置是否与配电柜母线位置相吻合。5）检查风扇外观无裂纹、变形。引线绝缘子完好、无破损裂纹。6）用100OV兆欧表检查低压侧引线绝缘不得小于2兆欧。用2500V兆欧表检查高压侧引线绝缘不得小于10兆欧。d.变压器安装1）变压器就位前，应先用螺丝刀拆下变压器本体与380V盘侧母线相连的绝缘隔板，以便变压器的引出线与38
6、0V母线的找正及最终连接。2）变压器基础应水平，变压器安装到基础上后，应用磁性线坠测量安装面的水平和垂直度，其偏差应小于或等于1mmO变压器就位后，应将变压器与基础加以固定。e.变压器低压侧母线与盘柜母线的连接1）安装前仔细核对变压器低压侧母线与盘柜母线的相序必须一致，相色标志正确齐全。2）仔细检查变压器低压侧母线及与其相连的进线开关柜母线的相间及相对地距离不应小于20mmc仔细检查变压器高压侧用出线对地距离不应小于规范要求的距离。3）两侧母线的接触面必须保持平整、清洁、无氧化膜，并涂以电力复合脂。贯穿螺栓连接的母线两外侧均应有平垫圈，螺母侧应装有弹簧垫圈或锁紧螺母。连接螺栓应用扳手紧固，使母
7、线的接触面连接紧密。f.变压器接地1）将变压器中性点（或经接地电阻）与主接地网可靠连接。将铁芯引出线与主接地网可靠连接。2）将变压器本体接地点与事先引入基础侧的接地网可靠连接。检查变压器底座槽钢基础已与接地网可靠连接。g.变压器安装后的检查及保护1）仔细全面的检查整个变压器，不能有金属异物遗留。底架与基础接触导通良好，接地牢固可靠。铁芯夹紧螺栓连接紧固无松动。铁芯一点接地，牢固可靠。变比连接正确。2）变压器安装完毕后，用塑料布遮盖好，并用塑料带绑扎好，以免土建打地面及装修时污染变压器本体。将变压器前后门锁好，土建施工时，电气专业应有专人监护，监督土建施工人员不得损坏设备，高处作业时不能站在变压
8、器上施Ioh.干式变压器安装施工主要控制要点及验收标准：1）铁芯检查、铁芯绝缘电阻、绝缘良好。2）绕组接线检查：牢固正确、绝缘电阻：绝缘良好。3）引出线裸露导体外观无毛刺、尖角。4）本体附件安装温控装置动作可靠、指示正确。5）干式变压器的铁芯接地为1点接地。6）引出线裸导体相间对地距离：40OV的距离200101、6口，的距离21000101、35KV的距离390mm。（符合相关的规范要求）7）外壳接地、本体接地、温控器接地牢固导通良好。1.2IoKV油浸变安装变压器就位：变压器就位应由起重机为主操作，电工进行配合，采用道木搭设的轨道，利用滚杠及倒链将变压器移入室内轨道上，变压器就位时，应注意
9、高低压其方位和施工图相符。a.变压器设备到达现场后，应及时按下列规定进行外观检查：1） 油箱及所有附件应齐全，无锈蚀及机械损伤，密封应良好。2） 油箱箱盖或钟罩法兰及封板的连接螺栓应齐全，紧固良好，无渗漏；充油或充干燥气体运输的附件应密封无渗漏并装有监视压力表。3） 套管包装应完好，无渗油、瓷体无损伤；运输方式应符合产品技术要求。4） 检查运输和装卸过程中设备受冲击情况，并应记录冲击值、办理交接签证手续。b.变压器设备到达现场后的保管应符合下列规定：1) 散热器(冷却器)、连通管、安全气道等应密封。2) 本体、冷却装置等，其底部应垫高、垫平，不得水浸。3) 浸油运输的附件应保持浸油保管，密封良
10、好。4) 套管装卸和保管期间的存放应符合产品技术文件要求；短尾式套管应置于干燥的室内。c.变压器器身检查：1) 变压器到达现场后，当满足下列条件之一时,可不进行器身检查：制造厂说明可不进行器身检查者。就地生产仅作短途运输的变压器当事先参加了制造厂的器身总装，质量符合要求，且在运输过程中进行了有效的监督,无紧急制动、剧烈振动、冲撞或严重颠簸等异常情况者。2) 器身检查可吊罩或吊器身或直接进入油箱内进行。3) 有下列情况之一时应对变压器进行器身检查：制造厂或建设单位认为应进行器身检查。变压器运输和装卸过程中冲撞加速度出现大于3g或冲撞加速度监视装置出现异常情况时，应由建设、监理、施工、运输和制造厂
11、等单位代表共同分析原因并出具正式报告。必须进行运输和装卸过程分析，明确相关责任，并确定进行现场器身检查或返厂进行检查和处理。4) 器身检查时应以制造厂服务人员为主，现场施工人员配合；内检人员应明确内检的内容、要求及注意事项。5) 进行器身检查时必须符合以下规定：凡雨、风力达4级以上，相对湿度75%以上的天气，不得进行器身检查。如运输变压器在充氮的情况下在没有排氢前任何人不得进入油箱检查。6) 器身检查准备工作应符合下列规定： 周围空气温度不宜低于0,器身温度不宜低于周围空气温度；当器身温度低于周围空气温度时，应将器身加热，宜使其温度高于周围空气温度10,或采取制造厂要求的其他措施。 当空气相对
12、湿度小于75%时，器身暴露在空气中的时间不得超过16h。内检前带油的变压器应由开始放油时算起；内检前不带油的变压器应由揭开顶盖或打开任一堵塞算起，当空气相对湿度或露空时间超过规定时，应采取可靠的防止变压器受潮的措施。器身检查时，场地四周应清洁并设有防尘措施。钟罩起吊前，应拆除所有运输用固定件及与本体内部相连的部件。器身或钟罩起吊时，吊索与铅垂线的夹角不宜大于30必要时可采用控制吊梁。起吊过程中，器身不得与箱壁有接触。7) 器身检查的主要项目和要求应符合下列规定： 支撑和器身各部位应无移动，运输用的临时防护装置及临时支撑应拆除,并应清点作好记录。所有螺栓应紧固并有防松措施，绝缘螺栓应无损坏，防松
13、绑扎完好。 铁芯应无变形，铁飘与夹件间的绝缘垫应完好，铁芯应无多点接地。铁芯外引接地的变压器拆开接地线后铁芯对地绝缘应符合产品技术文件的要求。 打开夹件与铁胡接地片后铁枕螺杆与铁芯、铁枕与夹件、螺杆与夹件间的绝缘应符合产品技术文件的要求。 绕组绝缘层应完整，无缺损、变位现象。各绕组应排列整齐间隙均匀油路无堵塞。绕组的压钉应紧固防松螺母应锁紧。 绝缘围屏绑扎应牢固，围屏上所有线圈引出处的封闭应符合产品技术文件的要求。 引出线绝缘包扎应牢固，无破损、拧弯现象；引出线绝缘距离应合格，固定牢靠，其固定支架应紧固；引出线的裸露部分应无毛刺或尖角，焊接质量应良好，引出线与套管的连接应牢靠接线正确。检查各部
14、位应无油泥水滴和金属屑等杂物。 器身检查时应检查箱壁上阀门开闭是否灵活，指示是否正确，器身检查完毕后，应用合格的变压器油对器身进行冲洗、清洁油箱底部，不得有遗留杂物及残油。冲洗器身时不得触及引出线端头裸部，不得有遗留杂物及残油。冲洗器身时不得触及引出线端头裸露部分。8) 变压器安装后，套管表面应光洁，不应有裂纹、破损等现象；油枕油位正常，外壳干净。9) 变压器外壳应可靠接地；接地电阻应符合规定。d.变压器附件安装1)冷却器的安装安装前，冷却器应用合格的变压器油冲洗干净，按照制造厂规定的气压值用高纯氮气对冷却器打压、查漏。然后将每组冷却器按图纸要求，安装在变压器本体上。2)储油柜安装储油柜在吊到
