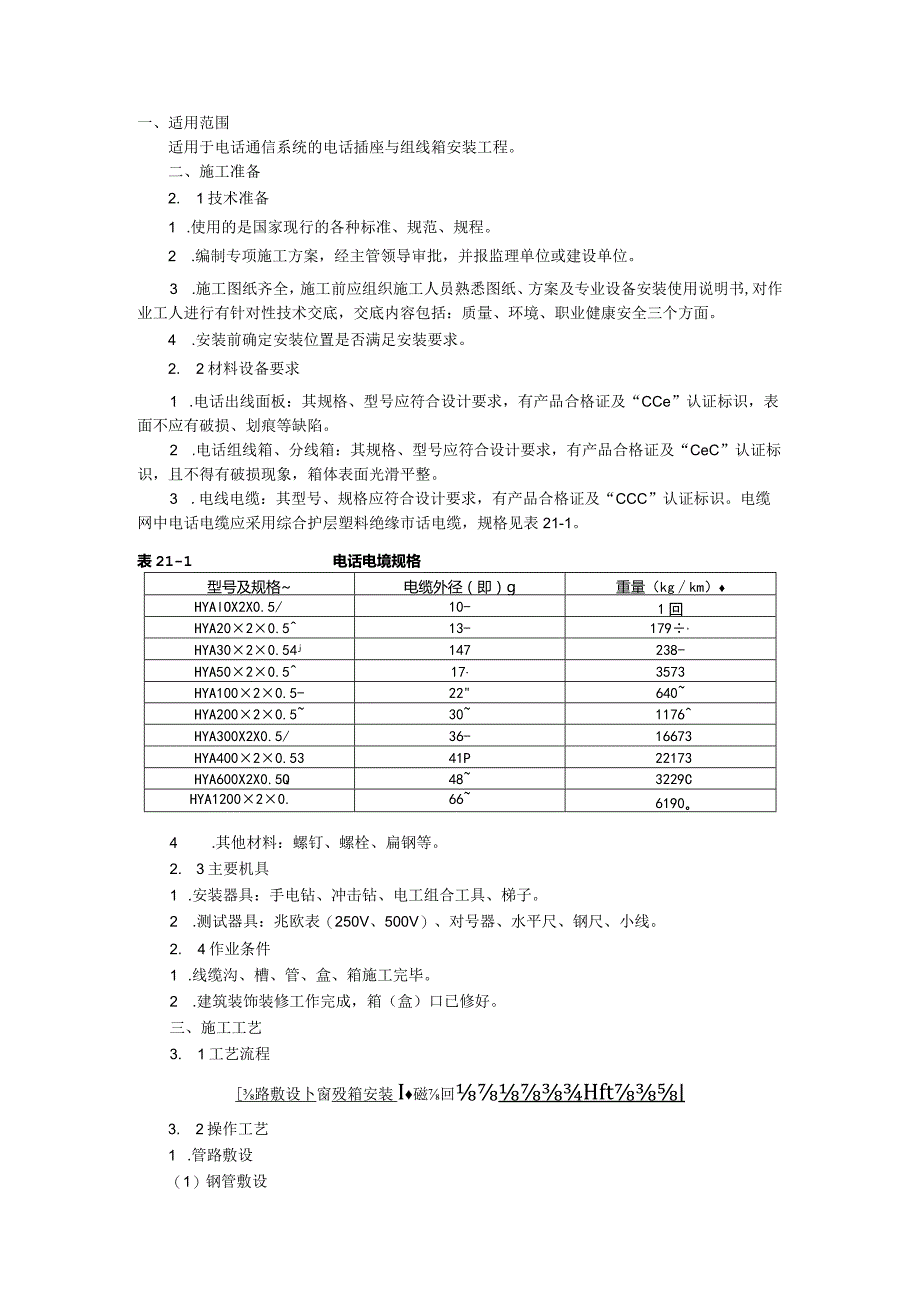

电话插座与组线箱安装.docx_第1页
第1页 / 共5页

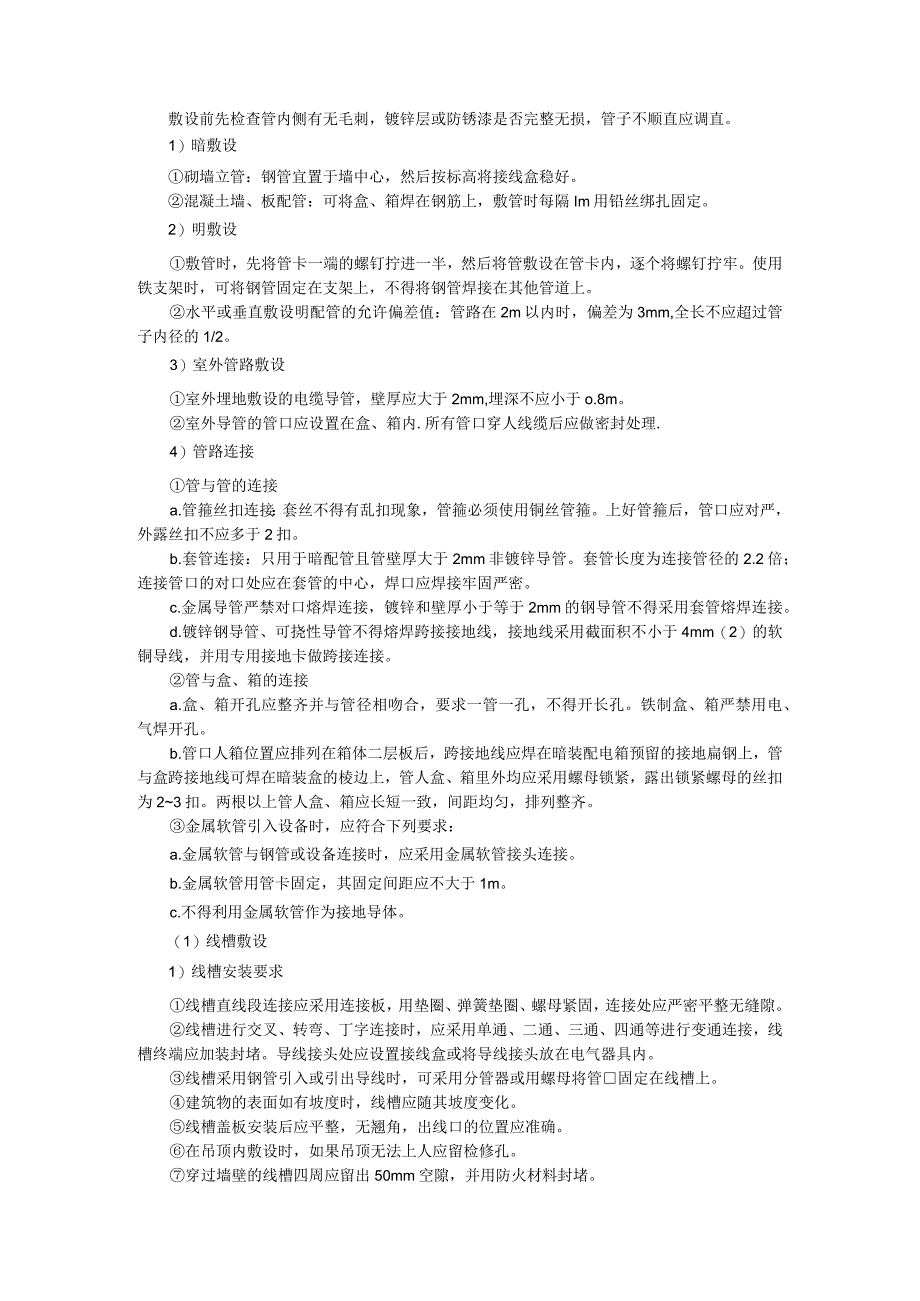

电话插座与组线箱安装.docx_第2页
第2页 / 共5页

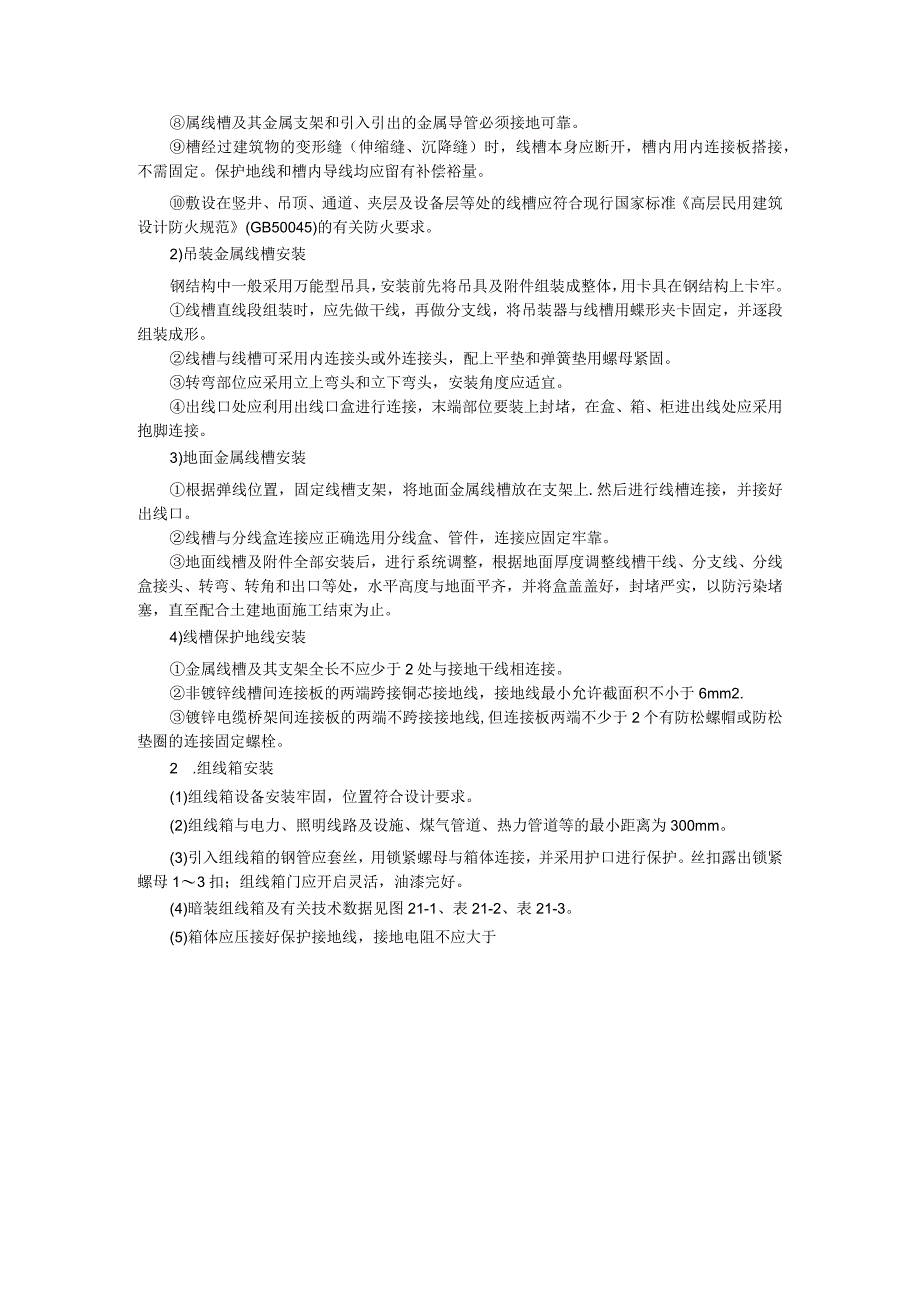

电话插座与组线箱安装.docx_第3页
第3页 / 共5页
电话插座与组线箱安装.docx_第4页
第4页 / 共5页
电话插座与组线箱安装.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《电话插座与组线箱安装.docx》由会员分享,可在线阅读,更多相关《电话插座与组线箱安装.docx(5页珍藏版)》请在第壹文秘上搜索。

1、一、适用范围适用于电话通信系统的电话插座与组线箱安装工程。二、施工准备2. 1技术准备1 .使用的是国家现行的各种标准、规范、规程。2 .编制专项施工方案,经主管领导审批,并报监理单位或建设单位。3 .施工图纸齐全,施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书,对作业工人进行有针对性技术交底,交底内容包括:质量、环境、职业健康安全三个方面。4 .安装前确定安装位置是否满足安装要求。2. 2材料设备要求1 .电话出线面板:其规格、型号应符合设计要求,有产品合格证及“CCe”认证标识,表面不应有破损、划痕等缺陷。2 .电话组线箱、分线箱:其规格、型号应符合设计要求,有产品合格证及“C

2、eC”认证标识,且不得有破损现象,箱体表面光滑平整。3 .电线电缆:其型号、规格应符合设计要求,有产品合格证及“CCC”认证标识。电缆网中电话电缆应采用综合护层塑料绝缘市话电缆,规格见表21-1。表21-1电话电境规格型号及规格电缆外径(即)g重量(kgkm)HYAlOX2X0.5/10-1回HYA2020.513-179,HYA3020.54j147238-HYA5020.5173573HYA10020.5-22640HYA20020.5301176HYA300X2X0.5/36-16673HYA40020.5341P22173HYA600X2X0.5Q483229CHYA120020.66

3、6190。4 .其他材料:螺钉、螺栓、扁钢等。2. 3主要机具1 .安装器具:手电钻、冲击钻、电工组合工具、梯子。2 .测试器具:兆欧表(250V、500V)、对号器、水平尺、钢尺、小线。2. 4作业条件1 .线缆沟、槽、管、盒、箱施工完毕。2 .建筑装饰装修工作完成,箱(盒)口已修好。三、施工工艺3. 1工艺流程路敷设卜窗殁箱安装I磁回Hft3. 2操作工艺1 .管路敷设(1)钢管敷设敷设前先检查管内侧有无毛刺,镀锌层或防锈漆是否完整无损,管子不顺直应调直。1)暗敷设砌墙立管:钢管宜置于墙中心,然后按标高将接线盒稳好。混凝土墙、板配管:可将盒、箱焊在钢筋上,敷管时每隔Im用铅丝绑扎固定。2)

4、明敷设敷管时,先将管卡一端的螺钉拧进一半,然后将管敷设在管卡内,逐个将螺钉拧牢。使用铁支架时,可将钢管固定在支架上,不得将钢管焊接在其他管道上。水平或垂直敷设明配管的允许偏差值:管路在2m以内时,偏差为3mm,全长不应超过管子内径的1/2。3)室外管路敷设室外埋地敷设的电缆导管,壁厚应大于2mm,埋深不应小于o.8m。室外导管的管口应设置在盒、箱内.所有管口穿人线缆后应做密封处理.4)管路连接管与管的连接a.管箍丝扣连接:套丝不得有乱扣现象,管箍必须使用铜丝管箍。上好管箍后,管口应对严,外露丝扣不应多于2扣。b.套管连接:只用于暗配管且管壁厚大于2mm非镀锌导管。套管长度为连接管径的2.2倍;

5、连接管口的对口处应在套管的中心,焊口应焊接牢固严密。c.金属导管严禁对口熔焊连接,镀锌和壁厚小于等于2mm的钢导管不得采用套管熔焊连接。d.镀锌钢导管、可挠性导管不得熔焊跨接接地线,接地线采用截面积不小于4mm(2)的软铜导线,并用专用接地卡做跨接连接。管与盒、箱的连接a.盒、箱开孔应整齐并与管径相吻合,要求一管一孔,不得开长孔。铁制盒、箱严禁用电、气焊开孔。b.管口人箱位置应排列在箱体二层板后,跨接地线应焊在暗装配电箱预留的接地扁钢上,管与盒跨接地线可焊在暗装盒的棱边上,管人盒、箱里外均应采用螺母锁紧,露出锁紧螺母的丝扣为23扣。两根以上管人盒、箱应长短一致,间距均匀,排列整齐。金属软管引入

6、设备时,应符合下列要求:a.金属软管与钢管或设备连接时,应采用金属软管接头连接。b.金属软管用管卡固定,其固定间距应不大于1m。c.不得利用金属软管作为接地导体。(1)线槽敷设1)线槽安装要求线槽直线段连接应采用连接板,用垫圈、弹簧垫圈、螺母紧固,连接处应严密平整无缝隙。线槽进行交叉、转弯、丁字连接时,应采用单通、二通、三通、四通等进行变通连接,线槽终端应加装封堵。导线接头处应设置接线盒或将导线接头放在电气器具内。线槽采用钢管引入或引出导线时,可采用分管器或用螺母将管固定在线槽上。建筑物的表面如有坡度时,线槽应随其坡度变化。线槽盖板安装后应平整,无翘角,出线口的位置应准确。在吊顶内敷设时,如果

7、吊顶无法上人应留检修孔。穿过墙壁的线槽四周应留出50mm空隙,并用防火材料封堵。属线槽及其金属支架和引入引出的金属导管必须接地可靠。槽经过建筑物的变形缝(伸缩缝、沉降缝)时,线槽本身应断开,槽内用内连接板搭接,不需固定。保护地线和槽内导线均应留有补偿裕量。敷设在竖井、吊顶、通道、夹层及设备层等处的线槽应符合现行国家标准高层民用建筑设计防火规范(GB50045)的有关防火要求。2)吊装金属线槽安装钢结构中一般采用万能型吊具,安装前先将吊具及附件组装成整体,用卡具在钢结构上卡牢。线槽直线段组装时,应先做干线,再做分支线,将吊装器与线槽用蝶形夹卡固定,并逐段组装成形。线槽与线槽可采用内连接头或外连接

8、头,配上平垫和弹簧垫用螺母紧固。转弯部位应采用立上弯头和立下弯头,安装角度应适宜。出线口处应利用出线口盒进行连接,末端部位要装上封堵,在盒、箱、柜进出线处应采用抱脚连接。3)地面金属线槽安装根据弹线位置,固定线槽支架,将地面金属线槽放在支架上.然后进行线槽连接,并接好出线口。线槽与分线盒连接应正确选用分线盒、管件,连接应固定牢靠。地面线槽及附件全部安装后,进行系统调整,根据地面厚度调整线槽干线、分支线、分线盒接头、转弯、转角和出口等处,水平高度与地面平齐,并将盒盖盖好,封堵严实,以防污染堵塞,直至配合土建地面施工结束为止。4)线槽保护地线安装金属线槽及其支架全长不应少于2处与接地干线相连接。非

9、镀锌线槽间连接板的两端跨接铜芯接地线,接地线最小允许截面积不小于6mm2.镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。2 .组线箱安装(1)组线箱设备安装牢固,位置符合设计要求。(2)组线箱与电力、照明线路及设施、煤气管道、热力管道等的最小距离为300mm。(3)引入组线箱的钢管应套丝,用锁紧螺母与箱体连接,并采用护口进行保护。丝扣露出锁紧螺母13扣;组线箱门应开启灵活,油漆完好。(4)暗装组线箱及有关技术数据见图21-1、表21-2、表21-3。(5)箱体应压接好保护接地线,接地电阻不应大于图21-IXRHm型电话组线箱外形尺寸图3 .线

10、缆敷设(1)在穿线前应将箱盒内的杂物清除于净,并对电话电缆进行绝缘摇测,合格后进行编号,用带线将线缆穿入管中。(2)将组线箱内的导线,剥去绝缘层,按编号将导线压接在接线端子板上,留有适当裕量,固定牢固,做好标识。l三21-2XRHOl型电话组线箱外形尺寸分项数据,型号”用途一接线对数外形尺寸C安装尺寸7h/XRHOI终一端箱“20对以下200C350c130C140290QXRHOl-2-30对250500P130P190Q4403XRHO1-3P40对、60对330050Or130。2403440XRH01-480对7300P6500130,2402590PXRHol-100对*300Q8。

11、0/160C240C740QXRHO1-6150对400P900尸16%340小8402XRHOl-TP中d间箱“20对以下0300500P13%240C440PXRHol-830对/300P600-13Od240Q540PXRHO1-940对、60对400,650C16“3407590,XRHOI-IoF80对*40(P800K160P340740QXRH(H-IIo100对P4。OC900160/340C840QXRHOl-12/150对*5003IooOP16Oa440小940C21-3电谒K0对总与子媾内美系豪接段封败2030W80i00I130-Ji-S09阳北0SS4 .电话插座安

12、装(1)电话插座面板接线时,将预留在盒内的导线剥出适当长度的芯线,压接在面板端子上,将多余导线盘回盒内,使用配套螺钉将面板固定,将接好线的面板找平找正。(2)面板安装的标高和位置应符合设计要求。一般明装插座盒距地面高度为1.8m;暗装插座盒距地面高度为03m。(3)插座盒上方有暖气管时,其间距应大于200mm;下方有暖气管时,其间距应大于300mmo5 .校对线号根据施工图按组线箱内导线的编号,用便携式电话逐一核对各终端接线编号是否正确,做好记录。四、质量标准4. 1主控项目1 .组线箱规格、型号符合设计要求。2 .导线绝缘电阻值必须大于0.5M)03 .导线压接必须牢固、编号必须正确。4 .

13、组线箱金属外壳与电缆屏蔽层必须可靠接地。4. 2一般项目1 .组线箱、盒内应清洁无杂物,面板无劈裂、翘曲、变形等现象。2 .组线箱安装必须牢固,安装允许偏差应符合表21-4的规定。三21-4组线箱、分线箱安堂F允许偏差,项目Q允许偏差小箱体垂直度(高50Omm)F1.5mm*3箱体垂直度(高,500Jnm)QS2j11m/盘面安装的垂直度,1.5%3.用户出线盒面板允许偏差应符合表215的规定。,表21-5用户出线盒面板允许偏差项目7允许偏差(JWn)3用户出线盒面板C用一场所高差小W5r垂直度n0.5d五、成品保护1 .安装面板时,应注意保持墙面、地面的整洁,不得损伤和破坏墙面及地面。2 .

14、应对已安装完毕的组线箱和面板加强保护,防止被污染及损坏。六、应注意的质量问题1 .应及时清除盒、箱内杂物,以防盒、箱内管路堵塞。2 .导线在箱、盒内应预留适当裕量,并绑扎成束,防止箱内导线杂乱。3 .导线压接应牢固,以防导线松动或脱落。七、环境、职业健康安全管理措施7. 1环境管理措施1 .施工现场的垃圾、废料应堆放在指定地点,及时清运并洒水降尘,严禁随意抛撒。2 .对现场强噪声施工机具,应采取相应措施,最大限度降低噪声。7. 2职业健康安全管理措施1 .交叉作业时应注意周围环境,禁止乱抛工具和材料。2 .设备通电调试前,必须检查线路接线是否正确,保护措施是否齐全,确认无误后,方可通电调试。3 .登高作业时,脚手架和梯子应安全可靠,脚手架不得铺有探头板,梯子应有防滑措施,不允许两人同梯作业。
