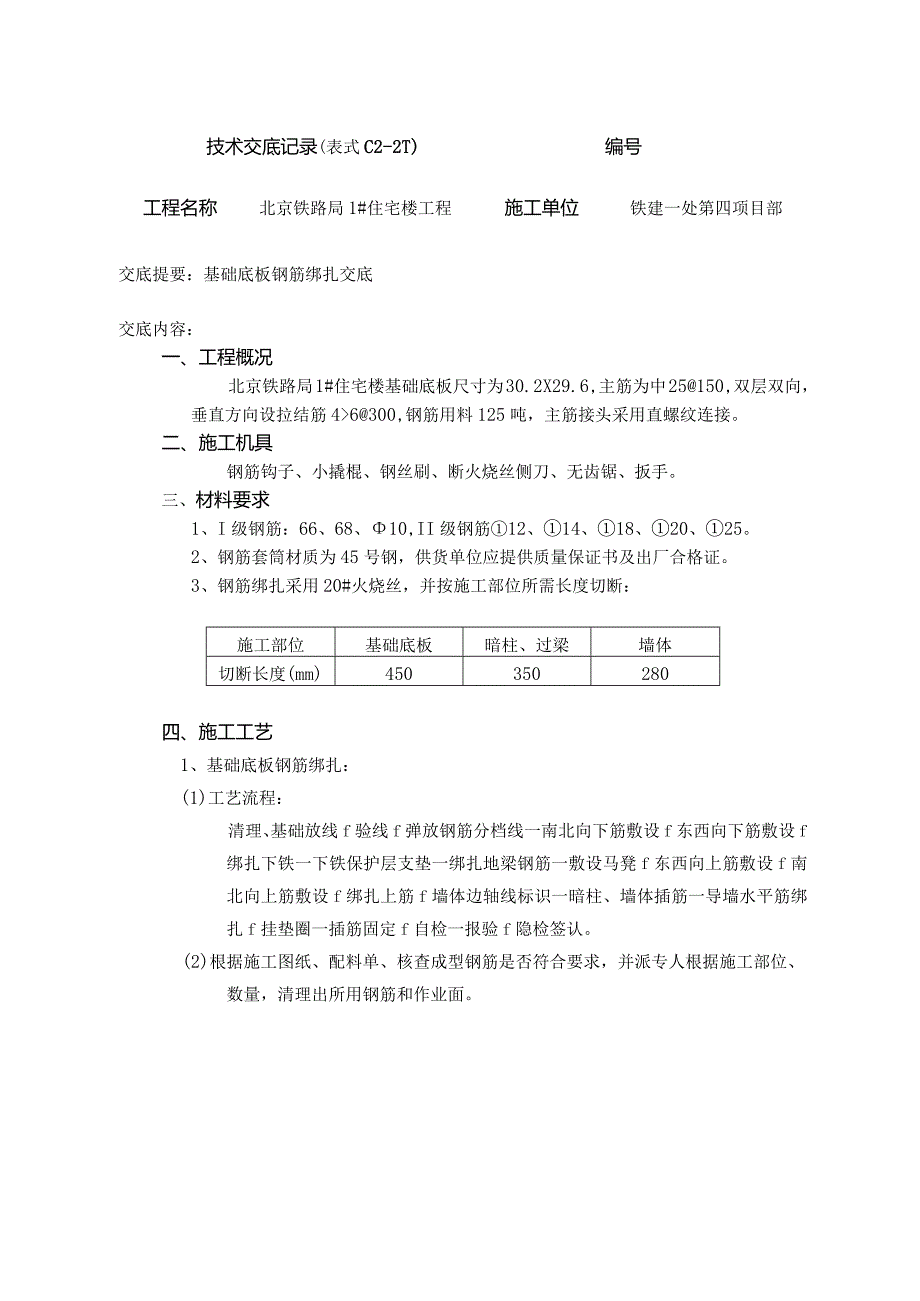

1、技术交底记录(表式C2-2T)编号工程名称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：基础底板钢筋绑扎交底交底内容：一、工程概况北京铁路局1#住宅楼基础底板尺寸为30.2X29.6,主筋为中25150,双层双向，垂直方向设拉结筋46300,钢筋用料125吨，主筋接头采用直螺纹连接。二、施工机具钢筋钩子、小撬棍、钢丝刷、断火烧丝侧刀、无齿锯、扳手。三、材料要求1、I级钢筋：66、68、10,II级钢筋12、14、18、20、25。2、钢筋套筒材质为45号钢，供货单位应提供质量保证书及出厂合格证。3、钢筋绑扎采用20#火烧丝，并按施工部位所需长度切断：施工部位基础底板暗柱、过梁墙体

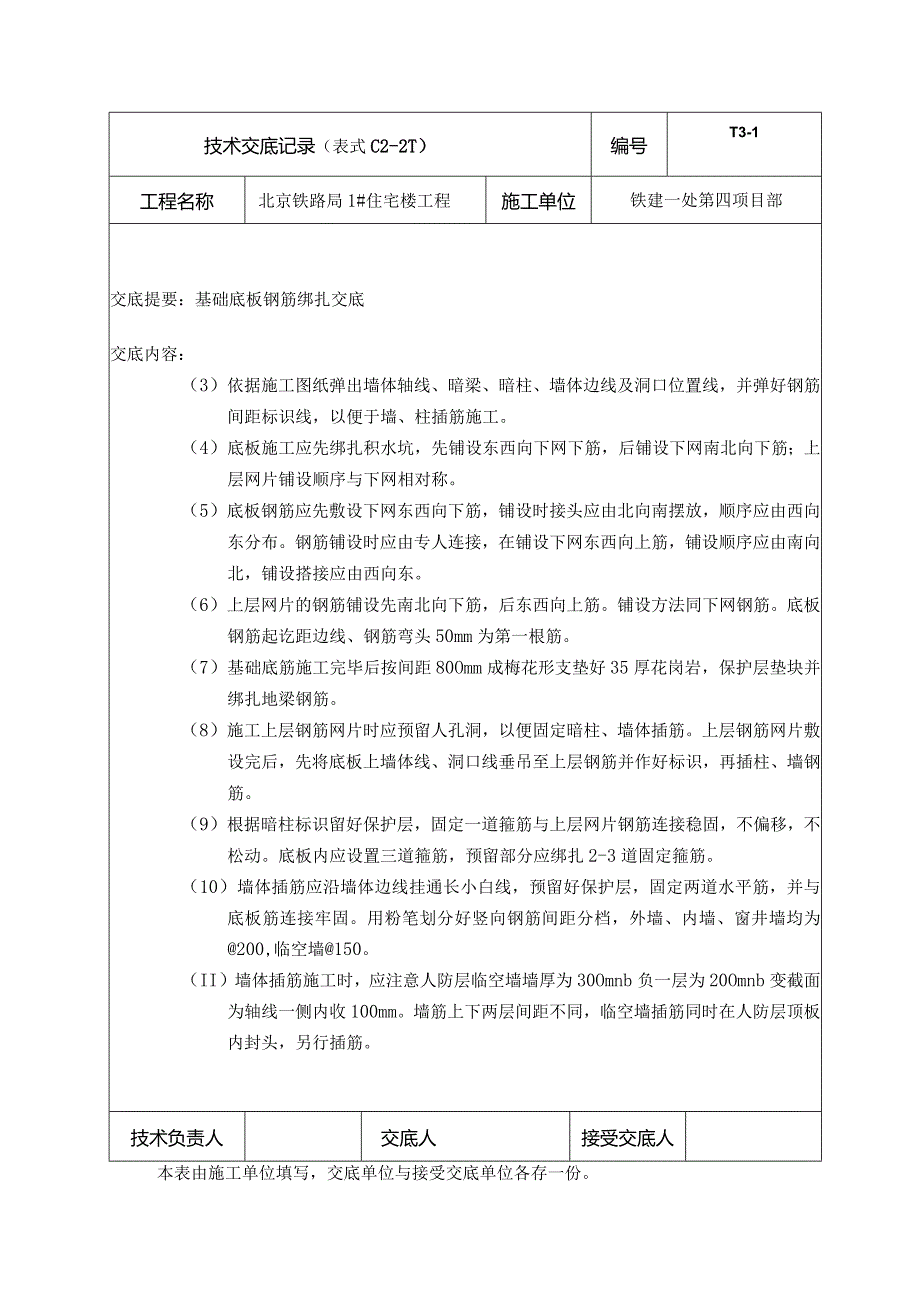

2、切断长度(mm)450350280四、施工工艺1、基础底板钢筋绑扎：(1)工艺流程：清理、基础放线f验线f弹放钢筋分档线一南北向下筋敷设f东西向下筋敷设f绑扎下铁一下铁保护层支垫一绑扎地梁钢筋一敷设马凳f东西向上筋敷设f南北向上筋敷设f绑扎上筋f墙体边轴线标识一暗柱、墙体插筋一导墙水平筋绑扎f挂垫圈一插筋固定f自检一报验f隐检签认。(2)根据施工图纸、配料单、核查成型钢筋是否符合要求，并派专人根据施工部位、数量，清理出所用钢筋和作业面。技术交底记录（表式C2-2T）编号T3-1工程名称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：基础底板钢筋绑扎交底交底内容：（3）依据施工图纸弹
3、出墙体轴线、暗梁、暗柱、墙体边线及洞口位置线，并弹好钢筋间距标识线，以便于墙、柱插筋施工。（4）底板施工应先绑扎积水坑，先铺设东西向下网下筋，后铺设下网南北向下筋；上层网片铺设顺序与下网相对称。（5）底板钢筋应先敷设下网东西向下筋，铺设时接头应由北向南摆放，顺序应由西向东分布。钢筋铺设时应由专人连接，在铺设下网东西向上筋，铺设顺序应由南向北，铺设搭接应由西向东。（6）上层网片的钢筋铺设先南北向下筋，后东西向上筋。铺设方法同下网钢筋。底板钢筋起讫距边线、钢筋弯头50mm为第一根筋。（7）基础底筋施工完毕后按间距80Omm成梅花形支垫好35厚花岗岩，保护层垫块并绑扎地梁钢筋。（8）施工上层钢筋网片
4、时应预留人孔洞，以便固定暗柱、墙体插筋。上层钢筋网片敷设完后，先将底板上墙体线、洞口线垂吊至上层钢筋并作好标识，再插柱、墙钢筋。（9）根据暗柱标识留好保护层，固定一道箍筋与上层网片钢筋连接稳固，不偏移，不松动。底板内应设置三道箍筋，预留部分应绑扎2-3道固定箍筋。（10）墙体插筋应沿墙体边线挂通长小白线，预留好保护层，固定两道水平筋，并与底板筋连接牢固。用粉笔划分好竖向钢筋间距分档，外墙、内墙、窗井墙均为200,临空墙150。（II）墙体插筋施工时，应注意人防层临空墙墙厚为30Omnb负一层为20Omnb变截面为轴线一侧内收100mm。墙筋上下两层间距不同，临空墙插筋同时在人防层顶板内封头，另

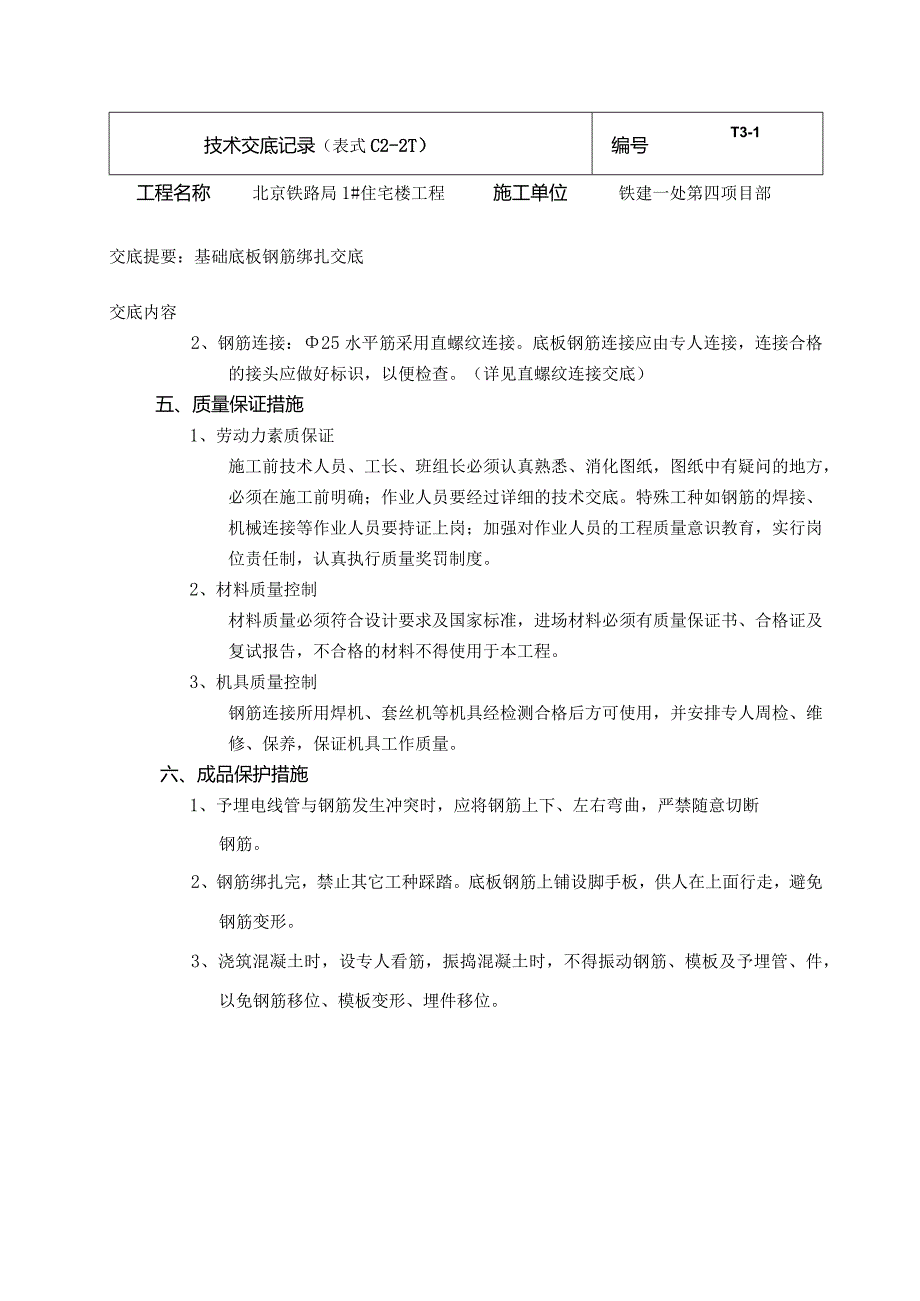

5、行插筋。技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各存一份。技术交底记录（表式C2-2T）编号T3-1工程名称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：基础底板钢筋绑扎交底交底内容2、钢筋连接：25水平筋采用直螺纹连接。底板钢筋连接应由专人连接，连接合格的接头应做好标识，以便检查。（详见直螺纹连接交底）五、质量保证措施1、劳动力素质保证施工前技术人员、工长、班组长必须认真熟悉、消化图纸，图纸中有疑问的地方，必须在施工前明确；作业人员要经过详细的技术交底。特殊工种如钢筋的焊接、机械连接等作业人员要持证上岗；加强对作业人员的工程质量意识教育，实行岗位责任
6、制，认真执行质量奖罚制度。2、材料质量控制材料质量必须符合设计要求及国家标准，进场材料必须有质量保证书、合格证及复试报告，不合格的材料不得使用于本工程。3、机具质量控制钢筋连接所用焊机、套丝机等机具经检测合格后方可使用，并安排专人周检、维修、保养，保证机具工作质量。六、成品保护措施1、予埋电线管与钢筋发生冲突时，应将钢筋上下、左右弯曲，严禁随意切断钢筋。2、钢筋绑扎完，禁止其它工种踩踏。底板钢筋上铺设脚手板，供人在上面行走，避免钢筋变形。3、浇筑混凝土时，设专人看筋，振捣混凝土时，不得振动钢筋、模板及予埋管、件，以免钢筋移位、模板变形、埋件移位。技术交底记录（表式C2-2T）编号T3-1工程名
7、称北京铁路局1#住宅楼工程施工单位铁建一处第四项目部交底提要：基础底板钢筋绑扎交底交底内容七、安全技术措施1、施工现场严禁吸烟。2、绑扎底板、墙体钢筋搭设的脚手架，必须经过安全员验收合格后方可使用；操作业人员必须认真戴好安全帽、系好安全带；底板上层筋未铺满之前，操作人员要在跳板上行走，以防坠落。3、现场搬运钢筋时，注意钢筋两端不要碰伤来往人员，放筋时统一口令一起放下。4、吊运底板上层筋时，每捆钢筋要先放在架子上，再逐根散开，不得将整捆筋直接放置在支撑筋上，防止荷载过大而导致支撑筋失稳。5、垂直运输钢筋时要注意长短分开，捆绑牢固，不得超载。6、箍筋及小件钢筋物品要装箱进行吊运。7、实行用火审批制度。当气压焊进行作业时，作业人员在作业前应检查周围作业环境，设专人看火，灭火器材齐备后，方可作业。8、氧气、乙快时，氧气瓶、乙块瓶与用火点之间距离大于IOm。9、安全员及时检查，及时制止违章作业，消除隐患。10、调配好劳动力，防止操作人员疲劳作业。严禁酒后操作，以防发生事故。11、夜间作业，作业面应有足够的照明。同时，灯光不得照向场外，影响铁道交通安全及居民休息。12、施工用马道采取必要的防滑措施。技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各存一份。
