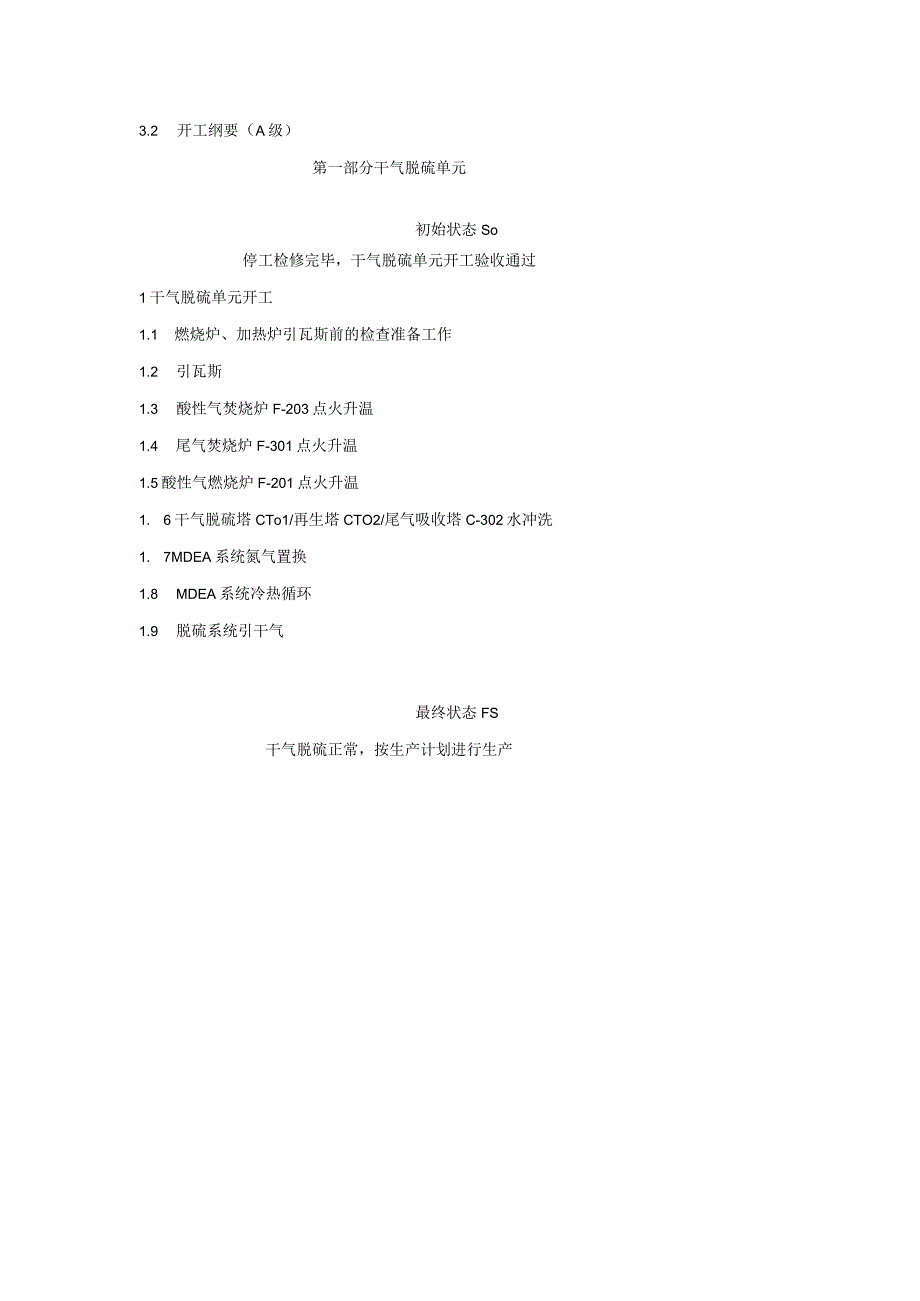

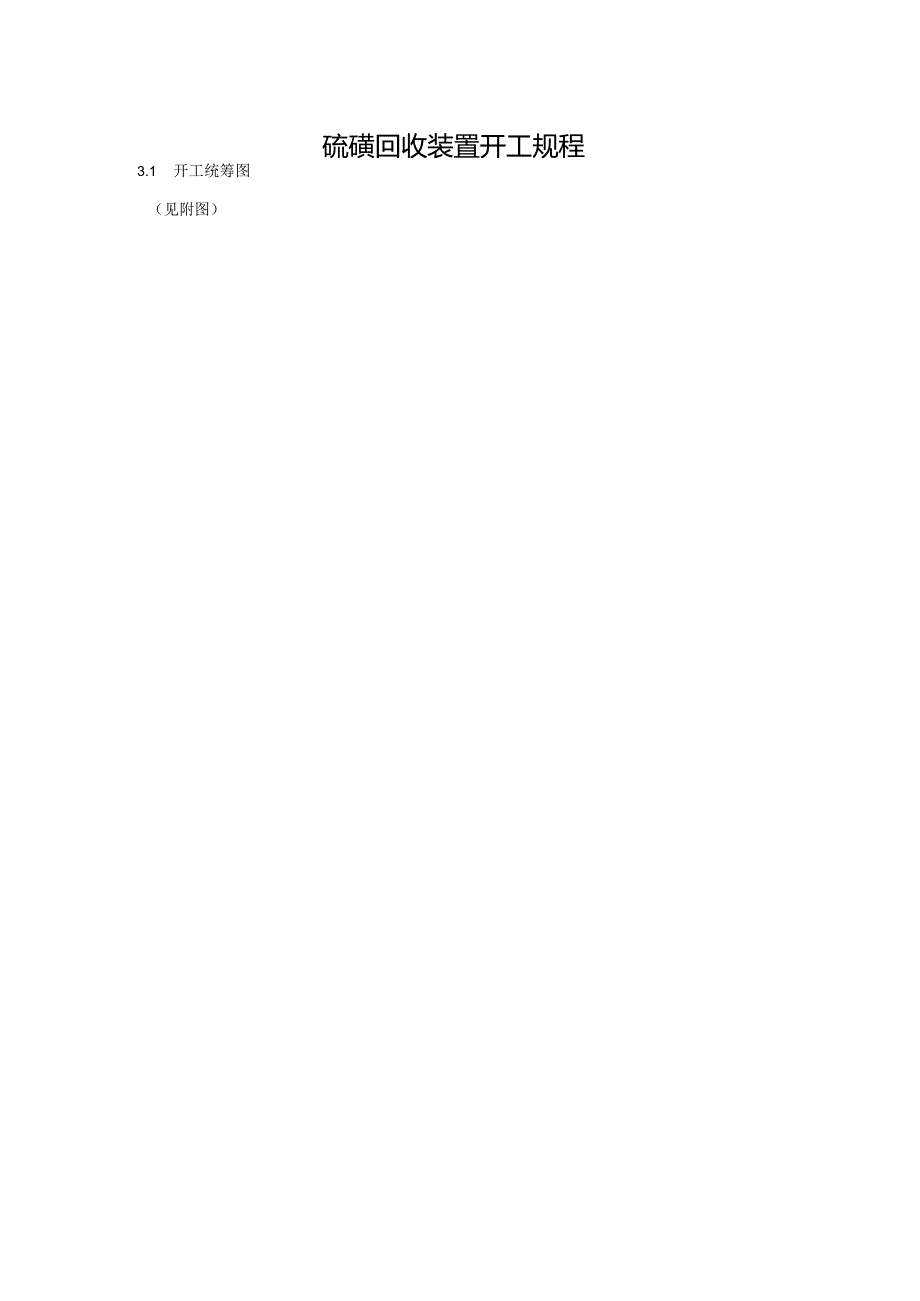

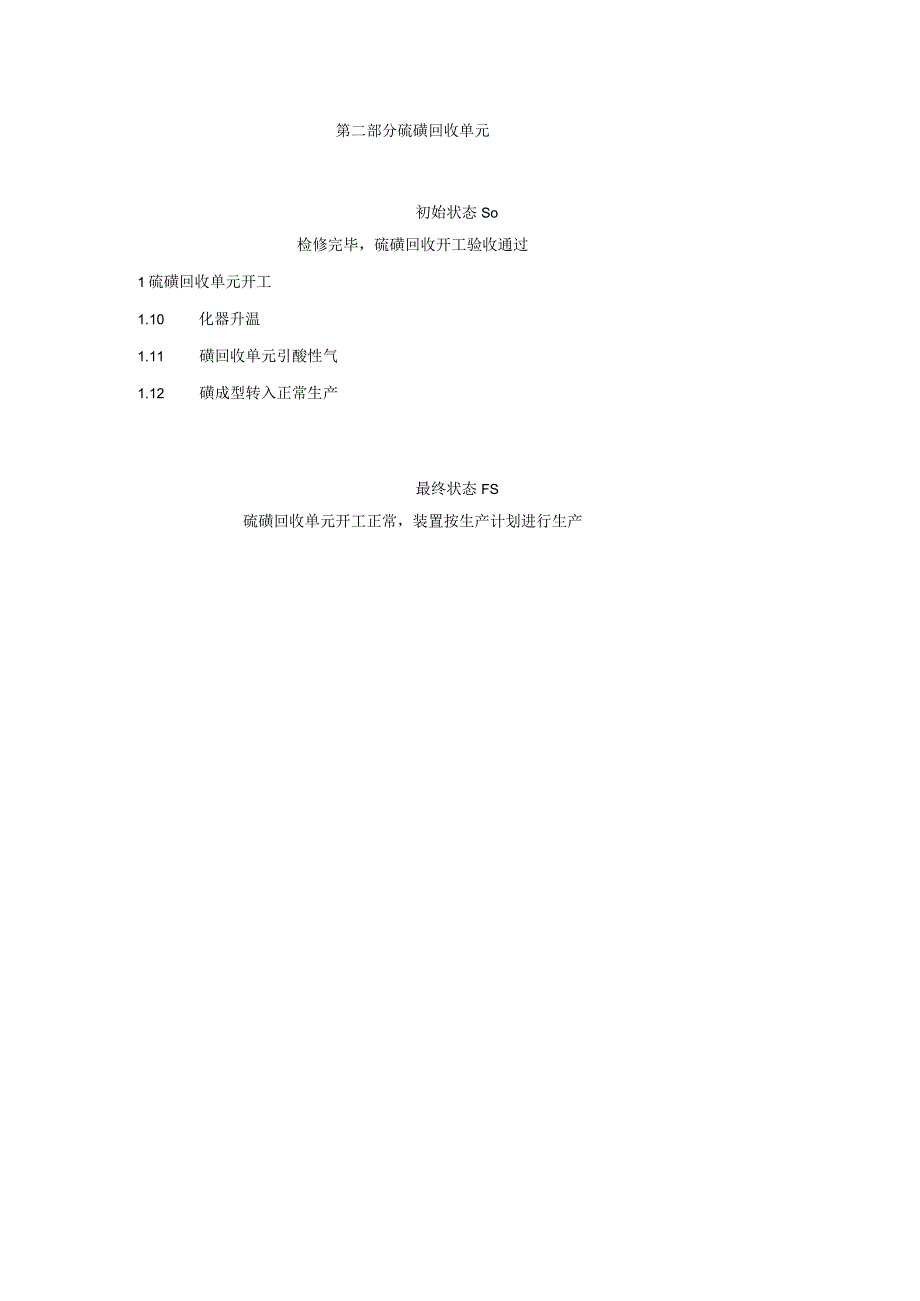

1、硫磺回收装置开工规程3.1 开工统筹图（见附图）3.2 开工纲要（A级）第一部分干气脱硫单元初始状态So停工检修完毕，干气脱硫单元开工验收通过1干气脱硫单元开工1.1 燃烧炉、加热炉引瓦斯前的检查准备工作1.2 引瓦斯1.3 酸性气焚烧炉F-203点火升温1.4 尾气焚烧炉F-301点火升温1.5酸性气燃烧炉F-201点火升温1. 6干气脱硫塔CTo1/再生塔CTO2/尾气吸收塔C-302水冲洗1. 7MDEA系统氮气置换1.8 MDEA系统冷热循环1.9 脱硫系统引干气最终状态FS干气脱硫正常，按生产计划进行生产第二部分硫磺回收单元初始状态So检修完毕，硫磺回收开工验收通过1硫磺回收单元开工
2、1.10 化器升温1.11 磺回收单元引酸性气1.12 磺成型转入正常生产最终状态FS硫磺回收单元开工正常，装置按生产计划进行生产第三部分尾气加氢单元初始状态So干气脱硫、硫磺回收单元开工正常，尾气加氢单元开工验收通过1引氢气2尾气加氢单元开工2. 1急冷塔C-301、尾气吸收塔C-302水洗2. 2加氢反应器升温2. 3加氢催化剂预硫化2.4 急冷塔0301、尾气吸收塔C-302循环2.5 急冷塔CTOl引尾气最终状态FS尾气加氢单元正常，按生产计划进行生产第四部分一火炬单元最终状态FS一火炬开工正常1一火炬装置开工1.1 长明灯系统投用1.1.1 长明灯系统蒸汽吹扫1.1.2 长明灯系统引
3、瓦斯1.2 低压瓦斯系统投用1.2.1 低压瓦斯系统蒸汽吹扫1.2.2 低压瓦斯系统投用3.3开工操作(B级)第一部分干气脱硫单元初始状态卡初始状态So停工检修完毕，干气脱硫单元开工验收通过操作1干气脱硫单元开工1.l燃烧炉、加热炉引瓦斯前的检查准备工作1.1.1检查酸性气焚烧炉F-2031.1.1.1检查燃料气流程(P)确认酸性气焚烧炉F-203瓦斯系统流程正常(P)确认酸性气焚烧炉F-203燃料气阻火器正常(P)确认酸性气焚烧炉F-203炉头主瓦斯盲板隔离1.1.1.2检查蒸汽流程(P)确认消防蒸汽线流程引到酸性气焚烧炉F-203炉前阀门1.1.1.3酸性气焚烧炉F-203本体检查确认(P
4、)确认酸性气焚烧炉F-203看火孔完好且关闭(P)确认酸性气焚烧炉F-203火嘴完好、安装良好(P)确认酸性气焚烧炉F-203消防设施齐备好用(P)确认酸性气焚烧炉F-203炉区H2S、可燃气体报警仪测试合格(P)确认酸性气焚烧炉F-203烟道挡板开关灵活，开关方向正确_1.1.2检查尾气焚烧炉F-3011.1.2.1检查燃料气流程(P)一确认尾气焚烧炉F-301瓦斯系统流程正常(P)一确认尾气焚烧炉F-301燃料气阻火器正常(P)一确认尾气焚烧炉F-301炉头主瓦斯盲板隔离1.1.2.2检查蒸汽流程(P)一确认消防蒸汽线流程引到尾气焚烧炉F-301炉前阀门1.1.2.3尾气焚烧炉F-301本
5、体检查确认(P)一确认尾气焚烧炉F-301看火孔完好且关闭(P)一确认尾气焚烧炉F-301火嘴完好、安装良好(P)一确认尾气焚烧炉F-301消防设施齐备好用(P)一确认尾气焚烧炉F-301炉区H2S.可燃气体报警仪测试合格(P)一确认尾气焚烧炉F-301烟道挡板开关灵活，开关方向正确1.1.3检查酸性气燃烧炉F-2011.1.3.2检查燃料气流程(P)确认酸性气燃烧炉F-201瓦斯系统流程正常(P)确认酸性气燃烧炉F-201燃料气阻火器正常(P)确认酸性气燃烧炉F-201炉头主瓦斯盲板隔离1.1.3.2检查蒸汽流程(P)一确认消防蒸汽线流程引到酸性气燃烧炉F-201炉前阀门1. 1.3.3酸性
6、气燃烧炉F-201本体检查确认(P)确认酸性气燃烧炉F-201看火孔完好且关闭(P)确认酸性气燃烧炉F-201火嘴完好、安装良好(P)确认酸性气燃烧炉F-201消防设施齐备好用(P)确认酸性气燃烧炉F-201炉区HzS、可燃气体报警仪测试合格1 .2引瓦斯1.1.1 瓦斯系统氮气置换提示卡瓦斯线进行氮气置换时不得采用直接吹扫放空的方法，应将系统充入氮气憋至0.4MPa后再突然释放，并重复上述冲压置换过程3次，最后一次冲压置换放空的过程中，对尾气焚烧炉F-301、酸性气焚烧炉F-203长明灯、F-201瓦斯放空处进行取样分析氧含量，氧含量小于3%为合格，否则继续重复置换操作。(M)一作业之前已确
7、认上述提示卡全部内容(P)确认酸性气焚烧炉E-203炉头主瓦斯盲板隔离(P)一确认尾气焚烧炉F-301炉头主瓦斯盲板隔离(P)确认酸性气燃烧炉F-201炉头主瓦斯盲板隔离P一拆除架一101净化干气氮气吹扫线盲板P一关闭干气脱硫塔CTOl顶压力控制阀副线阀门P一关闭干气脱硫塔CTOI顶压力控制阀后耳阀阀门P一打开净化干气出装置第一道阀门P一打开净化干气上瓦斯进瓦斯分液罐V-202阀门(P)一确认瓦斯流量计前后手阀关闭P一打开瓦斯流量计副线阀P一打开瓦斯压力控制阀前后手阀P一打开瓦斯分液罐V-202出口阀门P一打开酸性气燃烧炉6201瓦斯控制阀TIC-201副线阀门P一打开酸性气燃烧炉F-201瓦
8、斯阻火器前后阀门(P)确认酸性气燃烧炉6201炉头瓦斯放空阀门关闭P一打开酸性气焚烧炉6203瓦斯控制阀TIC-218A副线阀门P一打开酸性气焚烧炉F-203瓦斯阻火器前后阀门(P)确认酸性气焚烧炉F-203炉头瓦斯放空阀门关闭P一打开酸性气焚烧炉6203长明灯瓦斯阻火器前后阀门(P)确认酸性气焚烧炉F203长明灯瓦斯阀门关闭P一打开尾气焚烧炉F-301瓦斯控制阀TlC-312副线阀门P一打开尾气焚烧炉F-301瓦斯阻火器前后阀门(P)一确认尾气焚烧炉F-301炉头瓦斯放空阀门关闭P一打开尾气焚烧炉F-301长明灯瓦斯阻火器前后阀门(P)一确认尾气焚烧炉F-301长明灯瓦斯阀门关闭P一联系调度
9、打开架一101净化干气氮气吹扫线阀门(P)一现场确认瓦斯分液罐V-202顶现场压力表压力上升到0.4-0.5MPaP关闭净化干气氮气吹扫阀门提示卡瓦斯线氮气置换过程，必须在每个放空点均有人站在上风口监控，将四合一报警器放置在瓦斯线放空下风向附近，监控人员携带过漉式防毒面具，对讲机、硫化氢报警器，现场所有人员站立在瓦斯线放空上风向。(M)一作业之前已确认上述提示卡全部内容P一打开酸性气焚烧炉F-203炉头瓦斯放空阀门P一打开尾气焚烧炉F-301炉头瓦斯放空阀门P一打开尾气焚烧炉F-301长明灯瓦斯阀门P一打开酸性气燃烧炉F-201炉头瓦斯放空阀门(P)一确认重复上述冲压置换操作3次P一酸性气燃烧
10、炉F-201瓦斯放空处取样做氟含量分析P一酸性气焚烧炉F-203长明灯瓦斯线取样做氯含量分析P一尾气焚烧炉F-301长明灯瓦斯线取样做氧含量分析提示卡瓦斯系统开工氮气置换，置换合格的系统氧含量指标为小于3%(vv)o数据以化验分析结果为准，确定的系统置换取样点原则上设置2点，同时取样并合格为标准。如只有一个取样点，则间隔15分钟取样2次，同时分析均合格为标准。样袋置(M)一作业之前已确认上述提示卡全部内容(M)确认取样点氧含量分析均小于3%P一联系开具RAP票，净化干气氮气吹扫阀门关闭并打盲板P确认瓦斯分液罐V-202现场压力表压力0.02MPaP关闭酸性气燃烧炉F-201瓦斯放空阀门P一关闭
11、尾气焚烧炉F-301长明灯瓦斯阀门P关闭酸性气焚烧炉F-203长明灯瓦斯阀门P一关闭尾气焚烧炉F-301炉头瓦斯放空阀门P关闭酸性气焚烧炉F-203炉头瓦斯放空阀门1.1.2 瓦斯引进装置2 .2.2.1酸性气焚烧炉F-203引瓦斯M一联系调度装置准备引瓦斯P一打开净化干气出装置第二道阀门P一拆除酸性气焚烧炉F-203长明灯瓦斯线软连接P一酸性气焚烧炉F-203长明灯瓦斯线连接到防静电胶管上(P)一确认防静电胶管另一端甩到下风向P一防静电胶管末端接铁管做点火用(P)一确认临时火嘴距离酸性气焚烧炉F-203长明灯不小于15m(P)一确认周围无动火作业P一打开酸性气焚烧炉F-203长明灯瓦斯线阀门
12、23圈进行放散P若放散过程中四合一报警器检测可燃气体LEL10%,关闭酸性气焚烧炉E-203长明灯瓦斯线阀门提示卡1、临时火嘴周围不能有动火作业，用四合一报警器检测可燃气无报警。2、点火操作人员佩戴防护屏，点火前要确认临时火嘴安装牢固。3、若发生闪爆，操作人员立即关闭长明灯瓦斯线阀门，火嘴周围不得留人。(M)一作业之前已确认上述提示卡全部内容(P)确认酸性气焚烧炉F-203长明灯瓦斯线阀门关闭2分钟P一安装点火枪M确认点火作业票开具完成P一点火人员佩戴防护面罩(P)一确认点火周围人员全部撤出现场(P)一确认临时火嘴安装牢固P一逐渐打开酸性气焚烧炉F-203长明灯瓦斯线阀门P一点火枪对准临时火嘴
13、打火(M)确认长明灯瓦斯线燃烧稳定正常P一关闭长明灯瓦斯线阀门P一拆除长明灯线连接的皮管子P一连接长明灯瓦斯线到长明灯上1.2.2.2尾气焚烧炉F-301引瓦斯P一拆除尾气焚烧炉F-301长明灯瓦斯线软连接P一尾气焚烧炉F-301长明灯瓦斯线连接到防静电胶管上(P)确认防静电胶管另一端甩到下风向P一将防静电胶管末端接铁管做点火用(P)一确认火嘴距离尾气焚烧炉F-301长明灯不小于15m(P)一确认周围无动火作业(P)一确认点火周围人员全部撤出现场P1一打开尾气焚烧炉F-301长明灯瓦斯线阀门进行放散P若放散过程中四合一报警器检测可燃气体LEL10%,关闭尾气焚烧炉F-301长明灯瓦斯线阀门提示
14、卡1、临时火嘴周围不能有动火作业，使用四合一报警器检测可燃气无报警。2、点火操作人员佩戴防护屏，点火前要确认临时火嘴安装牢固。3、若发生闪爆，操作人员立即关闭长明灯瓦斯线阀门，火嘴周围不得留人。(M)一作业之前已确认上述提示卡全部内容(P)一确认尾气焚烧炉FTOl长明灯瓦斯线阀门关闭2分钟P一安装点火枪M确认点火作业票开具完成P一点火人员佩戴防护面罩(P)一确认点火周围人员全部撤出现场(P)一确认临时火嘴安装牢固P一逐渐打开尾气焚烧炉FTOl长明灯瓦斯线阀门P一点火枪对准临时火嘴打火(M)确认长明灯瓦斯线燃烧稳定正常P一关闭长明灯瓦斯线阀门P一拆除长明灯线连接的皮管子P一连接长明灯瓦斯线到长明灯上提示卡1 .放散过程中，必须保证现场可燃气浓度不能超标，临时火嘴周围不能有动火作业。2 .可燃气LEL10%,必须关小长明灯线阀门减小临时嘴处可燃气的浓度，直至阀门关死。1.2.2.3酸性气燃烧炉F-201引瓦斯(M)一作业之前已确认上述提示卡全部内容(M)一确认点火作业票开具完成(P)确认酸性气燃烧炉F-201炉头瓦斯盲板正常(P)确认酸性气燃烧炉F-201炉头瓦斯阀门关闭(P)确认酸性
