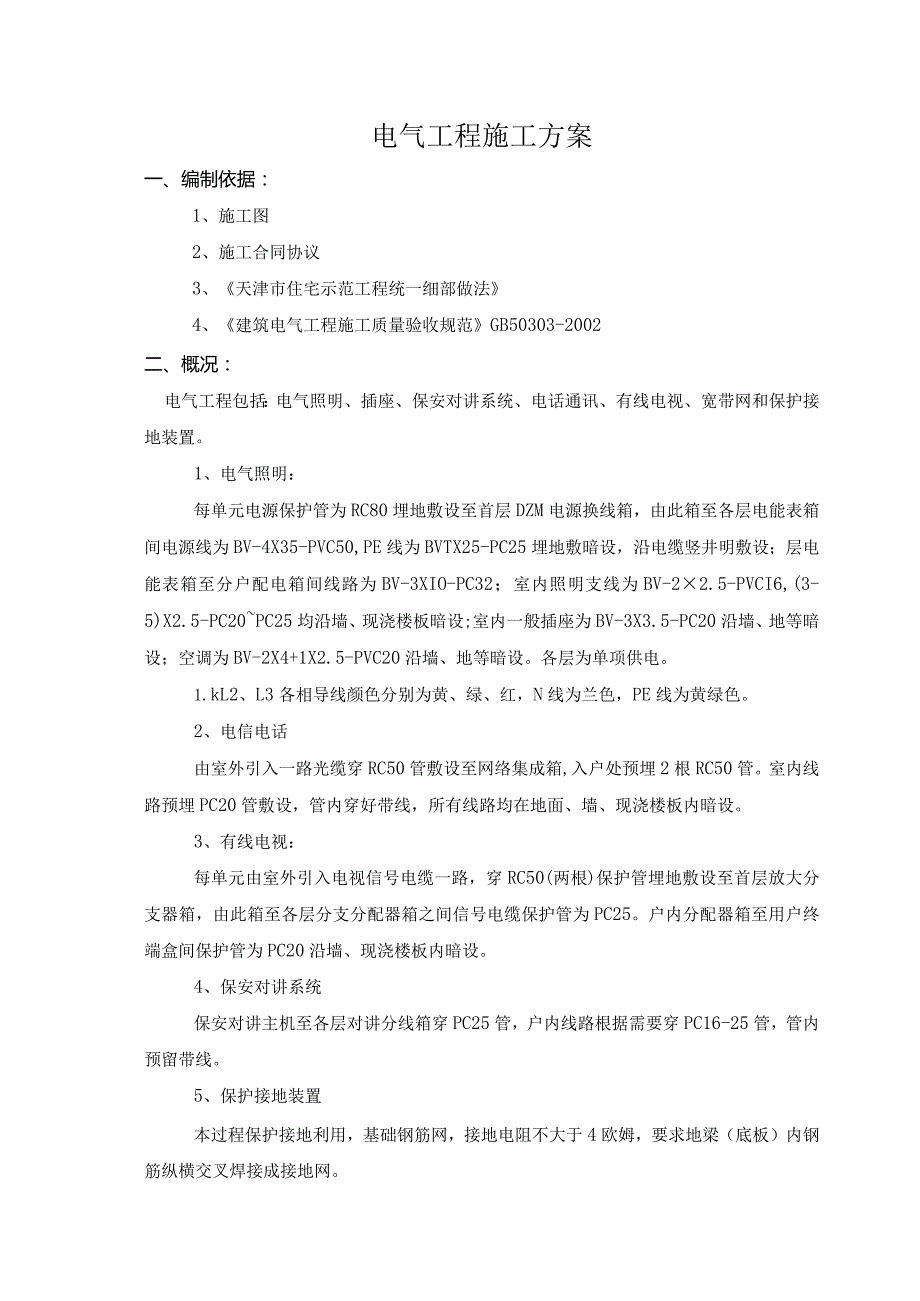

1、电气工程施工方案一、编制依据：1、施工图2、施工合同协议3、天津市住宅示范工程统一细部做法4、建筑电气工程施工质量验收规范GB50303-2002二、概况：电气工程包括：电气照明、插座、保安对讲系统、电话通讯、有线电视、宽带网和保护接地装置。1、电气照明：每单元电源保护管为RC80埋地敷设至首层DZM电源换线箱，由此箱至各层电能表箱间电源线为BV-4X35-PVC50,PE线为BVTX25-PC25埋地敷暗设，沿电缆竖井明敷设；层电能表箱至分户配电箱间线路为BV-3XIO-PC32；室内照明支线为BV-22.5-PVCI6,(3-5)X2.5-PC20PC25均沿墙、现浇楼板暗设;室内一般插座
2、为BV-3X3.5-PC20沿墙、地等暗设；空调为BV-2X4+1X2.5-PVC20沿墙、地等暗设。各层为单项供电。1.kL2、L3各相导线颜色分别为黄、绿、红，N线为兰色，PE线为黄绿色。2、电信电话由室外引入一路光缆穿RC50管敷设至网络集成箱,入户处预埋2根RC50管。室内线路预埋PC20管敷设，管内穿好带线，所有线路均在地面、墙、现浇楼板内暗设。3、有线电视：每单元由室外引入电视信号电缆一路，穿RC50(两根)保护管埋地敷设至首层放大分支器箱，由此箱至各层分支分配器箱之间信号电缆保护管为PC25。户内分配器箱至用户终端盒间保护管为PC20沿墙、现浇楼板内暗设。4、保安对讲系统保安对讲

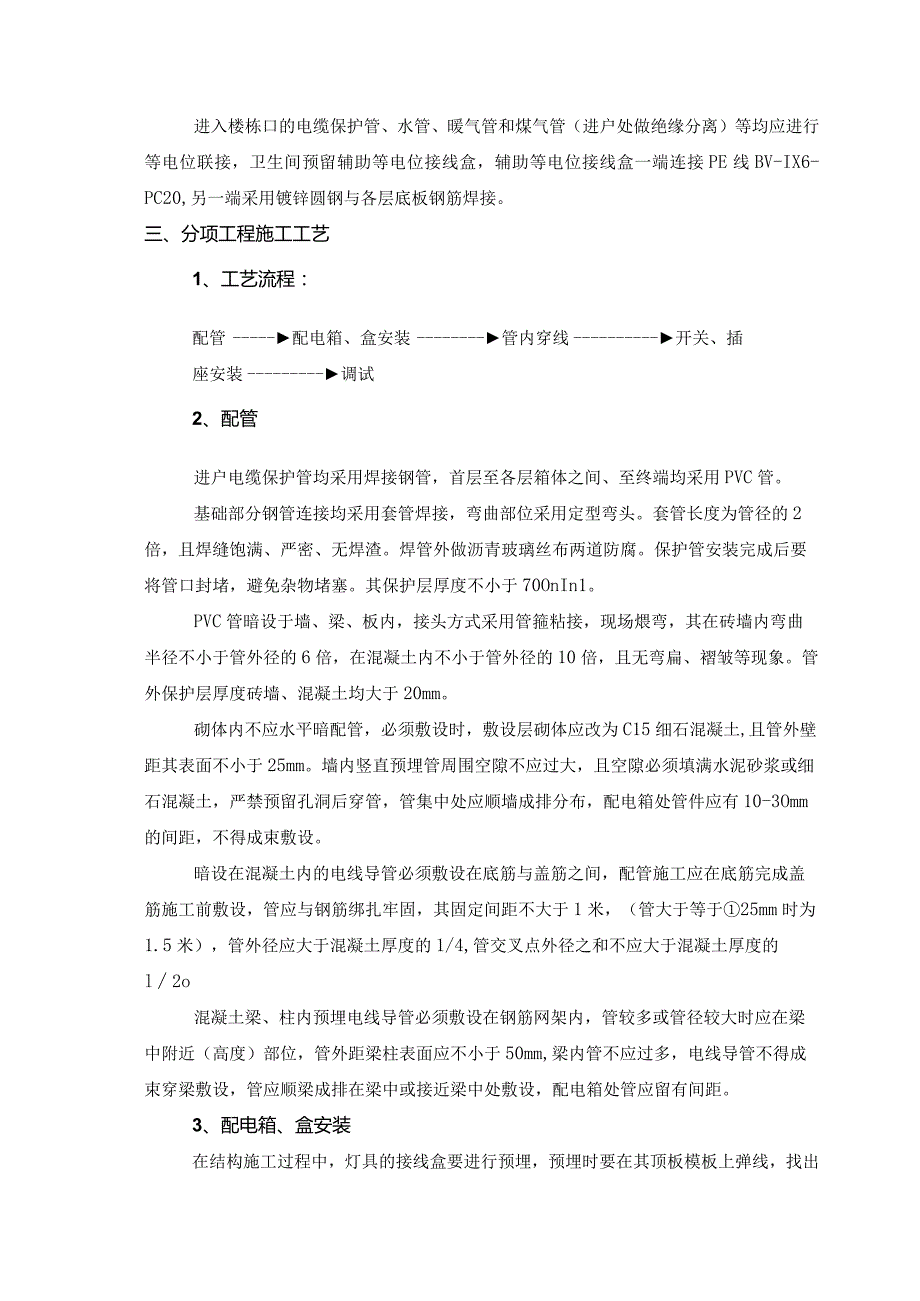

3、主机至各层对讲分线箱穿PC25管，户内线路根据需要穿PC16-25管，管内预留带线。5、保护接地装置本过程保护接地利用，基础钢筋网，接地电阻不大于4欧姆，要求地梁（底板）内钢筋纵横交叉焊接成接地网。进入楼栋口的电缆保护管、水管、暖气管和煤气管（进户处做绝缘分离）等均应进行等电位联接，卫生间预留辅助等电位接线盒，辅助等电位接线盒一端连接PE线BV-IX6-PC20,另一端采用镀锌圆钢与各层底板钢筋焊接。三、分项工程施工工艺1、工艺流程：配管配电箱、盒安装管内穿线开关、插座安装调试2、配管进户电缆保护管均采用焊接钢管，首层至各层箱体之间、至终端均采用PVC管。基础部分钢管连接均采用套管焊接，弯曲部
4、位采用定型弯头。套管长度为管径的2倍，且焊缝饱满、严密、无焊渣。焊管外做沥青玻璃丝布两道防腐。保护管安装完成后要将管口封堵，避免杂物堵塞。其保护层厚度不小于70OnIn1。PVC管暗设于墙、梁、板内，接头方式采用管箍粘接，现场煨弯，其在砖墙内弯曲半径不小于管外径的6倍，在混凝土内不小于管外径的10倍，且无弯扁、褶皱等现象。管外保护层厚度砖墙、混凝土均大于20mm。砌体内不应水平暗配管，必须敷设时，敷设层砌体应改为C15细石混凝土,且管外壁距其表面不小于25mm。墙内竖直预埋管周围空隙不应过大，且空隙必须填满水泥砂浆或细石混凝土，严禁预留孔洞后穿管，管集中处应顺墙成排分布，配电箱处管件应有10-
5、3Omm的间距，不得成束敷设。暗设在混凝土内的电线导管必须敷设在底筋与盖筋之间，配管施工应在底筋完成盖筋施工前敷设，管应与钢筋绑扎牢固，其固定间距不大于1米，（管大于等于25mm时为1.5米），管外径应大于混凝土厚度的1/4,管交叉点外径之和不应大于混凝土厚度的l2o混凝土梁、柱内预埋电线导管必须敷设在钢筋网架内，管较多或管径较大时应在梁中附近（高度）部位，管外距梁柱表面应不小于50mm,梁内管不应过多，电线导管不得成束穿梁敷设，管应顺梁成排在梁中或接近梁中处敷设，配电箱处管应留有间距。3、配电箱、盒安装在结构施工过程中，灯具的接线盒要进行预埋，预埋时要在其顶板模板上弹线，找出房间中心位置，将

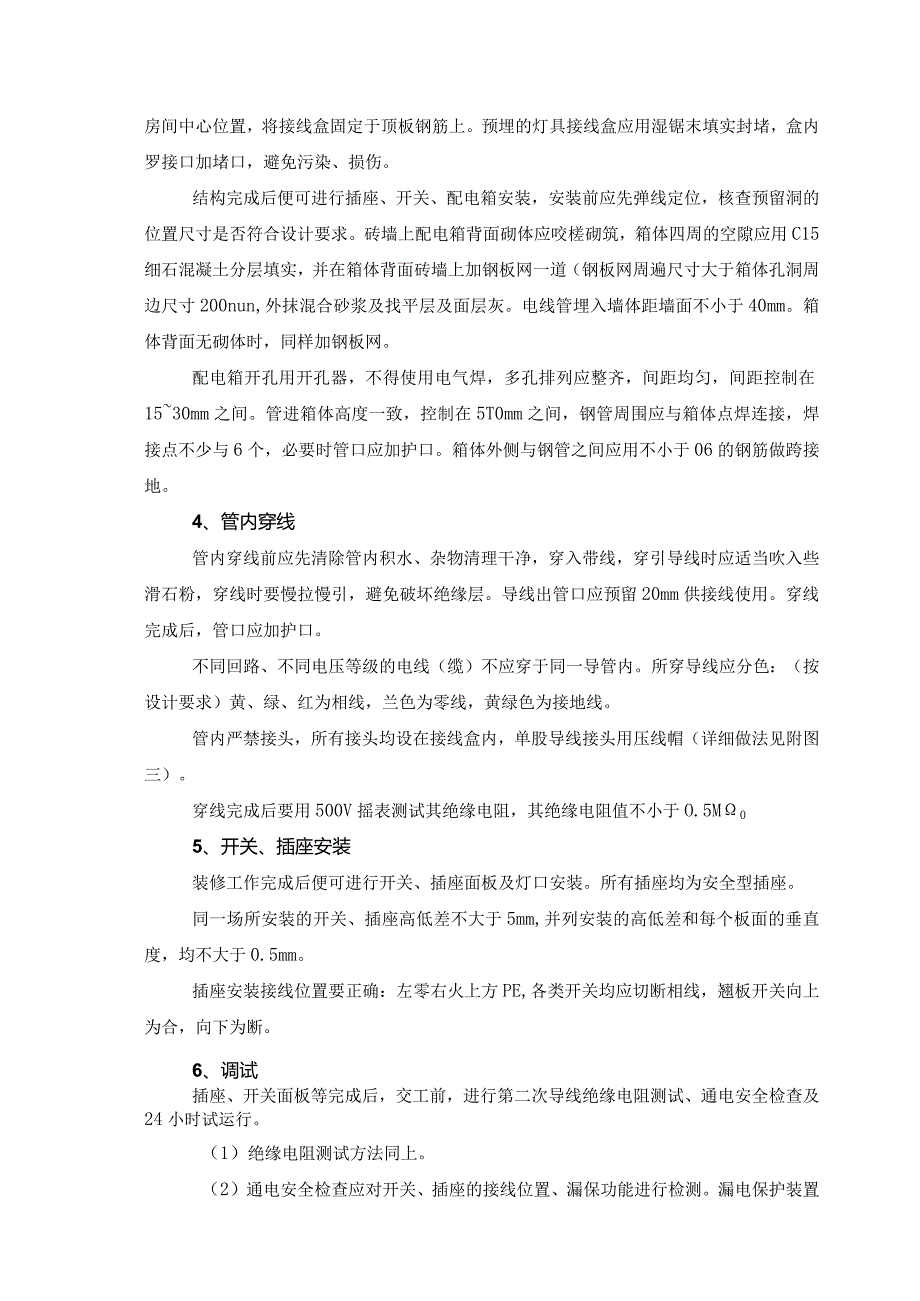

6、接线盒固定于顶板钢筋上。预埋的灯具接线盒应用湿锯末填实封堵，盒内罗接口加堵口，避免污染、损伤。结构完成后便可进行插座、开关、配电箱安装，安装前应先弹线定位，核查预留洞的位置尺寸是否符合设计要求。砖墙上配电箱背面砌体应咬槎砌筑，箱体四周的空隙应用C15细石混凝土分层填实，并在箱体背面砖墙上加钢板网一道（钢板网周遍尺寸大于箱体孔洞周边尺寸200nun,外抹混合砂浆及找平层及面层灰。电线管埋入墙体距墙面不小于40mm。箱体背面无砌体时，同样加钢板网。配电箱开孔用开孔器，不得使用电气焊，多孔排列应整齐，间距均匀，间距控制在1530mm之间。管进箱体高度一致，控制在5T0mm之间，钢管周围应与箱体点焊连
7、接，焊接点不少与6个，必要时管口应加护口。箱体外侧与钢管之间应用不小于06的钢筋做跨接地。4、管内穿线管内穿线前应先清除管内积水、杂物清理干净，穿入带线，穿引导线时应适当吹入些滑石粉，穿线时要慢拉慢引，避免破坏绝缘层。导线出管口应预留20mm供接线使用。穿线完成后，管口应加护口。不同回路、不同电压等级的电线（缆）不应穿于同一导管内。所穿导线应分色：（按设计要求）黄、绿、红为相线，兰色为零线，黄绿色为接地线。管内严禁接头，所有接头均设在接线盒内，单股导线接头用压线帽（详细做法见附图三）。穿线完成后要用500V摇表测试其绝缘电阻，其绝缘电阻值不小于O.5M05、开关、插座安装装修工作完成后便可进行
8、开关、插座面板及灯口安装。所有插座均为安全型插座。同一场所安装的开关、插座高低差不大于5mm,并列安装的高低差和每个板面的垂直度，均不大于0.5mm。插座安装接线位置要正确：左零右火上方PE,各类开关均应切断相线，翘板开关向上为合，向下为断。6、调试插座、开关面板等完成后，交工前，进行第二次导线绝缘电阻测试、通电安全检查及24小时试运行。（1）绝缘电阻测试方法同上。（2）通电安全检查应对开关、插座的接线位置、漏保功能进行检测。漏电保护装置动作电流不大于30mA,动作时间不大于0.1s。（3）24小时通电安全检查应进行全负荷运行：全部安装临时用灯具后开始运行，每8小时记录一次。运行期间对电流、电
9、压、导线有无升温、异味、有无杂音、开关、插座是否正常工作等进行检查。（4）基础施工时应对其接地电阻进行测试，竣工前对接地电阻在测试一次,其接地电阻值不大于4欧姆。四、质量要求1、配管主控项目（1）金属导管必须接地可靠。（2）金属导管严禁熔焊连接，镀锌和壁厚小于2mm的钢导管不得熔焊连接。（3）当绝缘导管在砌体上剔凿埋设时，应采用强度等级不小于MlO的水泥砂浆抹面保护，保护层厚度大于15mm。一般项目（1）室外埋地敷设的电缆导管，埋深不应小于0.7米，壁厚小于等于2mm的钢电线导管不应埋设于室外土壤内。（2）导管的弯曲半径不小于IODo（3）金属导管内外壁应做防腐处理。埋设于混凝土内的导管内壁应
10、做防腐处理，外壁可不做防腐。（4）暗配的导管，埋设深度与建筑物表面距离不应大于15mm,明配的导管应排列整齐,，固定点间距均匀，安装牢固；在终端、弯头中点或箱、盘等边缘的距离150-500mm范围内设有管卡，中间直线线段管卡间的最大距离应符合下表的规定：敷设方式导管种类导管直径（mm）12-2025-3232-4050-6565以上管卡间最大距离（米）支架或沿墙明敷壁厚大于2mm钢性钢导管1.52.02.52.53.5壁厚小于等于2mm钢性钢导管1.01.52.0钢性绝缘导管1.01.51.52.02.02、管内穿线主控项目（1）三相或单项的交流单芯电缆，不得单独穿于钢导管内。（2）不同回路、
11、不同电压等级和交流与直流的电线，不应穿于同一导管内，同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。一般项目（1）电线、电缆穿管前，应清除管内杂物和积水。管口应有保护措施，不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封。（2）当采用多相供电时，同一建筑物的电线绝缘层颜色选择应一致，即保护地线应是黄绿相间色，零线用兰色，相线用：A相一-黄色、B相一-绿色、C相-红色。3、配电箱（盘）安装主控项目：（1）箱、盘内配线整齐，无钱接现象。导线连接紧密，不伤线芯，不断股。垫圈下螺丝两侧的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全。（2）箱内开关动作灵活可靠，
12、带有漏电保护的回路，漏电保护装置动作电流不大于30mA,动作时间不大于0.IS。（3）箱内设置零线和保护地线汇流排，零线和保护地线经汇流排配出。一般项目（1）位置正确、部件齐全，箱体开孔与导管管径适配，安装配电箱箱盖紧贴箱面，箱涂层完整。（2）箱内接线整齐，回路编号齐全，标识正确。（3）箱不可采用非燃材料制作。（4）箱安装牢固，垂直度允许偏差为1.5%。，底边距地面1.5米，照明配电板底边距地面L8米。4、开关、插座主控项目（1）插座接线应符合下列规定：单项两孔插座，面对插座的右孔或上人孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接。单相三孔、三相四
13、孔及三相五孔插座的接地或接零线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。接地或接零线在插座间不串联连接。（2）潮湿场所所用密闭型并带保护地线接头的保护型插座，安装高度不低于L5米。（3）照明开关应符合下列规定：同一建筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠。相线经开关控制。5、接地装置主控项目（1）人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。（2）测试接地装置的接地电阻必须符合设计要求。一般项目（1）当设计无要求时，接地装置顶面埋设深度不应小于0.6米。接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：A、扁钢与扁钢搭接为扁钢宽度的2倍，不少与3面施焊。B、扁钢与圆钢搭接为圆钢直径的6倍，双面施焊。C、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊。D、扁钢与钢管、扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。E、除埋设在混凝土中的焊接接头外，有防腐措施。
