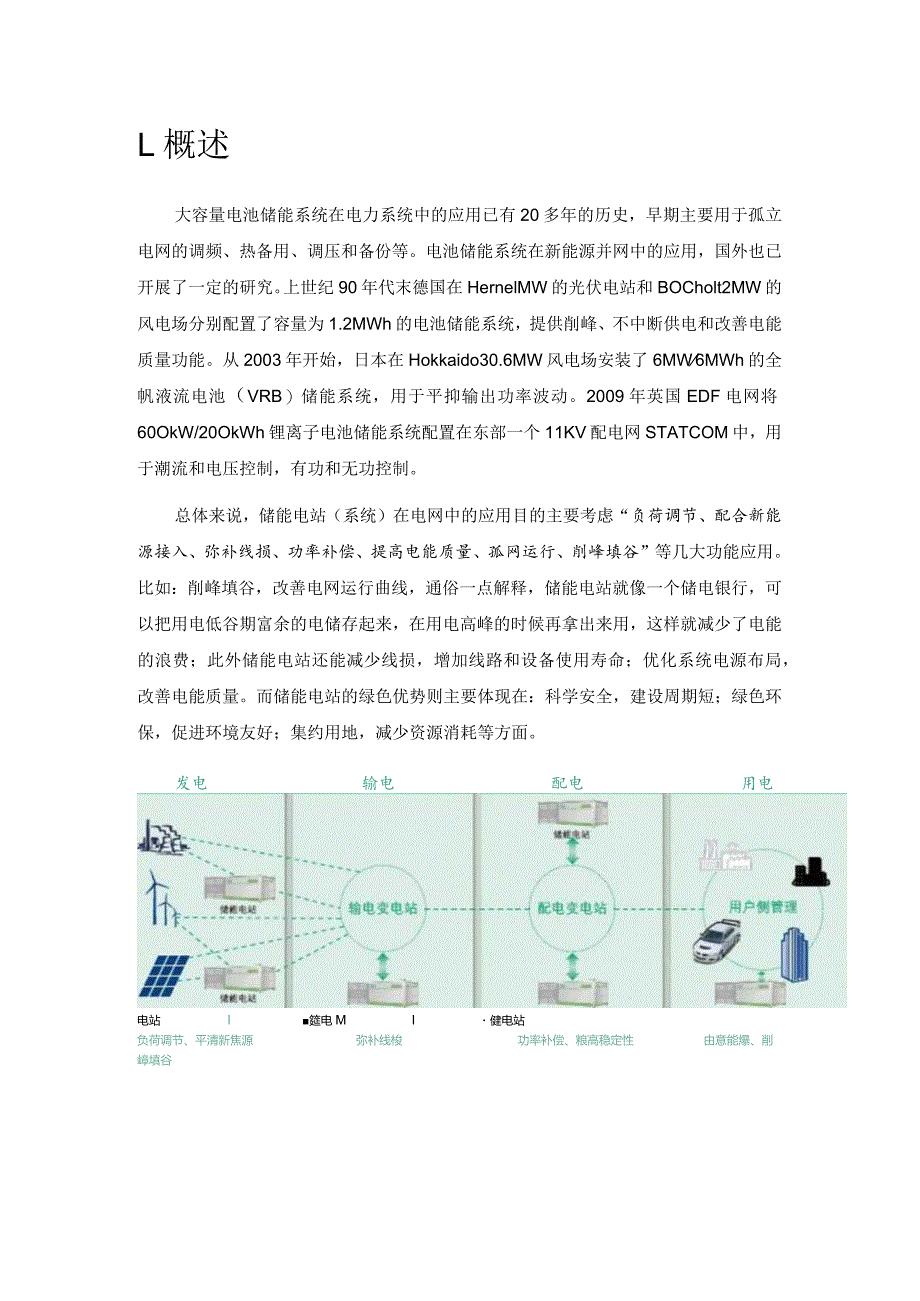

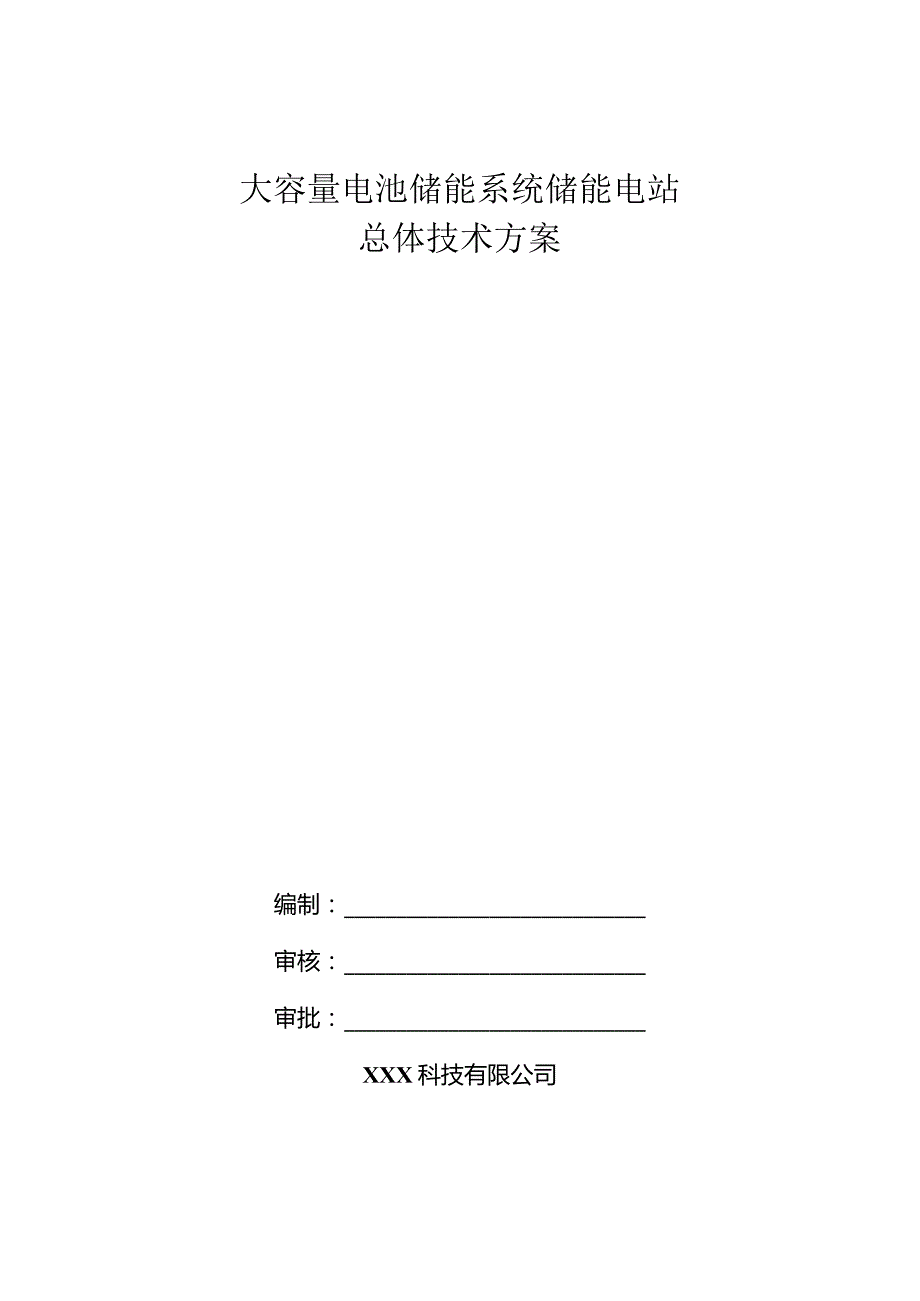

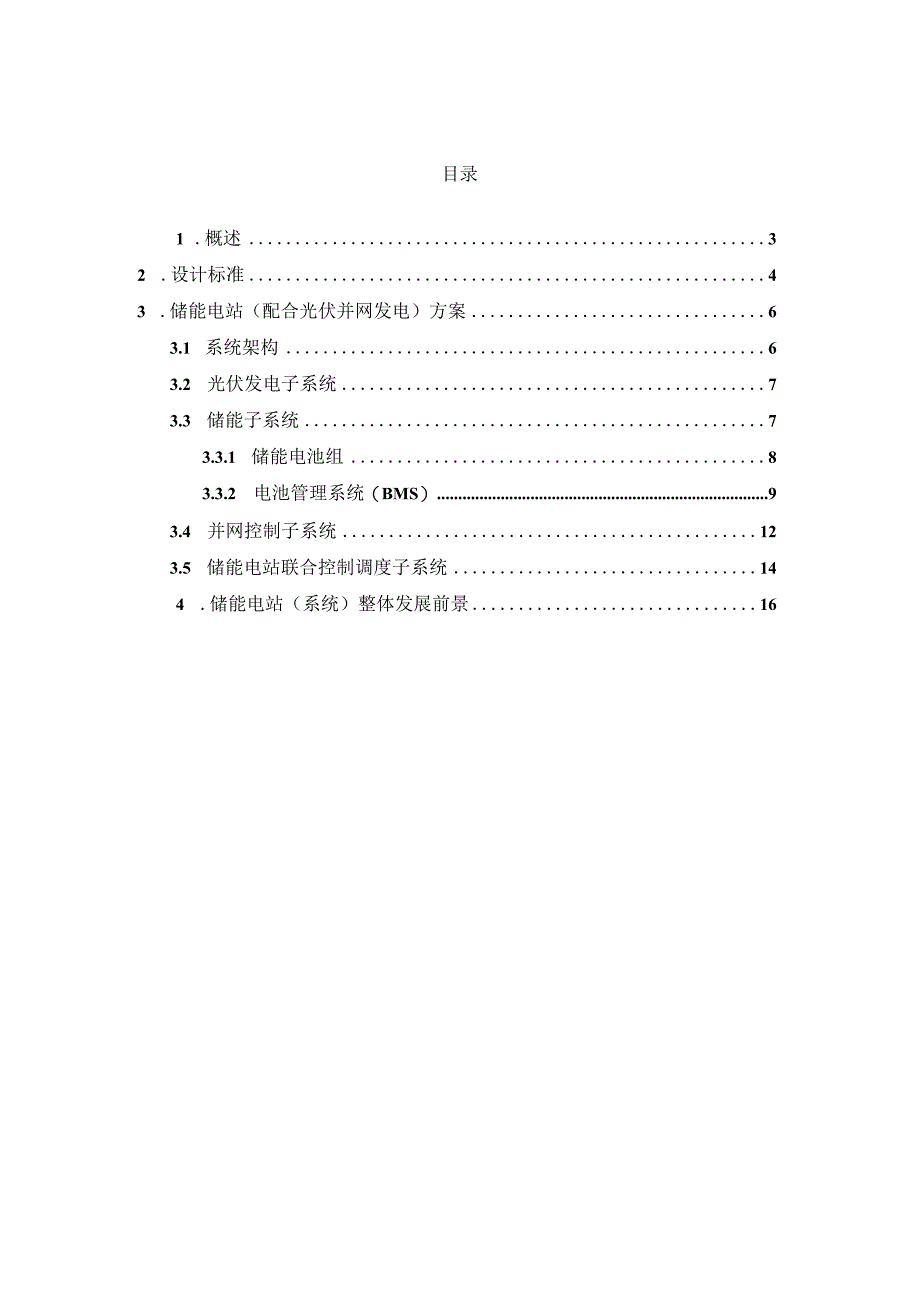

1、大容量电池储能系统储能电站总体技术方案编制:审核:审批:XXX科技有限公司目录1 .概述32 .设计标准43 .储能电站(配合光伏并网发电)方案63.1 系统架构63.2 光伏发电子系统73.3 储能子系统73.3.1 储能电池组83.3.2 电池管理系统(BMS)93.4 并网控制子系统123.5 储能电站联合控制调度子系统144 .储能电站(系统)整体发展前景16L概述大容量电池储能系统在电力系统中的应用已有20多年的历史,早期主要用于孤立电网的调频、热备用、调压和备份等。电池储能系统在新能源并网中的应用,国外也已开展了一定的研究。上世纪90年代末德国在HernelMW的光伏电站和BOCh

2、olt2MW的风电场分别配置了容量为1.2MWh的电池储能系统,提供削峰、不中断供电和改善电能质量功能。从2003年开始,日本在Hokkaido30.6MW风电场安装了6MW6MWh的全帆液流电池(VRB)储能系统,用于平抑输出功率波动。2009年英国EDF电网将60OkW/20OkWh锂离子电池储能系统配置在东部一个11KV配电网STATCOM中,用于潮流和电压控制,有功和无功控制。总体来说,储能电站(系统)在电网中的应用目的主要考虑“负荷调节、配合新能源接入、弥补线损、功率补偿、提高电能质量、孤网运行、削峰填谷”等几大功能应用。比如:削峰填谷,改善电网运行曲线,通俗一点解释,储能电站就像一

3、个储电银行,可以把用电低谷期富余的电储存起来,在用电高峰的时候再拿出来用,这样就减少了电能的浪费;此外储能电站还能减少线损,增加线路和设备使用寿命;优化系统电源布局,改善电能质量。而储能电站的绿色优势则主要体现在:科学安全,建设周期短;绿色环保,促进环境友好;集约用地,减少资源消耗等方面。发电输电配电用电电站I筵电MI健电站负荷调节、平清新焦源弥补线梭功率补偿、粮高稳定性由意能爆、削嶂填谷2 .设计标准GB 21966-2008锂原电池和蓄电池在运输中的安全要求GJB 4477-2002锂离子蓄电池组通用规范QC/T 743-2006电动汽车用锂离子蓄电池GB/T 12325-2008电能质量

4、供电电压偏差GB/T12326-2008电能质量电压波动和闪变GB/T14549-1993电能质量公用电网谐波GB/T15543-2008电能质量三相电压不平衡GB/T2297-1989太阳光伏能源系统术语DIJT527-2002静态继电保护装置逆变电源技术条件GB/T13384-2008机电产品包装通用技术条件GB/T14537-1993量度继电器和保护装置的冲击与碰撞试验D L/T 478-2001GB/T 191-2008GB/T 2423.1-2008A:低温GB/T 2423.2-2008B:高温GB/T 2423.3-2006Cab:恒定湿热试验GB/T 2423.8-1995Ed

5、:自由跌落GBfT 2423.10-2008 验Fc:振动(正弦)GB/T14598.27-2008量度继电器和保护装置第27部分:产品安全要求静态继电保护及安全自动装置通用技术条件包装储运图示标志电工电子产品环境试验第2部分:试验方法试验电工电子产品环境试验第2部分:试验方法试验电工电子产品环境试验第2部分:试验方法试验电工电子产品环境试验第2部分:试验方法试验电工电子产品环境试验第2部分:试验方法试GB4208-2008外壳防护等级(IP代码)GB/T17626-2006电磁兼容试验和测量技术GB14048.1-2006低压开关设备和控制设备第1部分:总则GB7947-2006或数字标识人

6、机界面标志标识的基本和安全规则导体的颜色GB8702-88电磁辐射防护规定DL/T5429-2009电力系统设计技术规程DL/T5136-2001火力发电厂、变电所二次接线设计技术规程DL/T620-1997交流电气装置的过电压保护和绝缘配合DL/T621-1997交流电气装置的接地GB50217-2007电力工程电缆设计规范GB2900.11-1988蓄电池名词术语IEC61427-2005求和试验方法光伏系统(PVES)用二次电池和蓄电池组一般要Q/GDW564-2010储能系统接入配电网技术规定QC/T743-2006电动汽车用锂离子蓄电池GB/T18479-2001地面用光伏(PV)发

7、电系统概述和导则GB/T19939-2005光伏系统并网技术要求GB/T20046-2006光伏(PV)系统电网接口特性GB2894安全标志(neqISO3864:1984)GB16179安全标志使用导则GB/T178830.2S和0.5S级静止式交流有功电度表DIJT448能计量装置技术管理规定DIJT614多功能电能表DIJT645多功能电能表通信协议DUT5202电能量计量系统设计技术规程SJ/T11127光伏(PV)发电系统过电压保护导则IEC61000-4-30电磁兼容第4-30部分试验和测量技术电能质量IEC60364-7-712建筑物电气装置第7-712部分:特殊装置或场所的要求

8、太阳光伏(PV)发电系统3 .储能电站(配合光伏并网发电)方案3.1 系统架构在本方案中,储能电站(系统)主要配合光伏并网发电应用,因此,整个系统是包括光伏组件阵列、光伏控制器、电池组、电池管理系统(BMS)、逆变器以及相应的储能电站联合控制调度系统等在内的发电系统。系统架构图如下:储能电站(配合光伏并网发电应用)架构图1、光伏组件阵列利用太阳能电池板的光伏效应将光能转换为电能,然后对锂电池组充电,通过逆变器将直流电转换为交流电对负载进行供电;2、智能控制器根据日照强度及负载的变化,不断对蓄电池组的工作状态进行切换和调节:一方面把调整后的电能直接送往直流或交流负载。另一方面把多余的电能送往蓄电

9、池组存储。发电量不能满足负载需要时,控制器把蓄电池的电能送往负载,保证了整个系统工作的连续性和稳定性;4、并网逆变系统由几台逆变器组成,把蓄电池中的直流电变成标准的380V市电接入用户侧低压电网或经升压变压器送入高压电网。5、锂电池组在系统中同时起到能量调节和平衡负载两大作用。它将光伏发电系统输出的电能转化为化学能储存起来,以备供电不足时使用。3.2 光伏发电子系统略。3.3 储能子系统去网以太网_3通讯口:PCSJttfi控jtt直流汇流柜磷酸铁锂电池组硝酸铁锂电池组3.3.1储能电池组(1)电池选型原则作为配合光伏发电接入,实现削峰填谷、负荷补偿,提高电能质量应用的储能电站,储能电池是非常

10、重要的一个部件,必须满足以下要求:容易实现多方式组合,满足较高的工作电压和较大工作电流;电池容量和性能的可检测和可诊断,使控制系统可在预知电池容量和性能的情况下实现对电站负荷的调度控制;高安全性、可靠性:在正常使用情况下,电池正常使用寿命不低于15年;在极限情况下,即使发生故障也在受控范围,不应该发生爆炸、燃烧等危及电站安全运行的故障;具有良好的快速响应和大倍率充放电能力,一般要求5-10倍的充放电能力;较高的充放电转换效率;易于安装和维护;具有较好的环境适应性,较宽的工作温度范围;符合环境保护的要求,在电池生产、使用、回收过程中不产生对环境的破坏和污染;(2)主要电池类型比较表1、几种电池性

11、能比较钠硫电池全钝液流电池磷酸铁锂电池阀控铅酸电池现有应用规模等级100kW-34MW5kW-6MWkWMWkWMW比较适合大规模削峰填谷、大规模削峰填可选择功率型或大规模削峰填谷、的应用场平抑可再生能源谷、平抑可再生能量型,适用范围平抑可再生能源发合发电波动能源发电波动广泛电波动安全性不可过充电;钠、硫的渗漏,存在潜在安全隐患安全需要单体监控,安全性能已有较大突破安全性可接受,但废旧铅酸蓄电池严重污染土壤和水源能量密度100-700Wh/kg-120-150Wh/kg30-50Wh/kg倍率特性5-1OC1.5C5-15C0.1-1C转换效率95%70%95%80%寿命2500次15000次

12、2000次300次成本23000元ZkWh15000元/kWh3000元/kWh700元/kWh资源和环保资源丰富;存在一定的环境风险资源丰富资源丰富;环境友好资源丰富;存在一定的环境风险MW级系统占地150-200平米/MW800-1500平米/MW100150平米MW(h)150-200平米MW关注点安全、一致性、成本可靠性、成熟性、成本一致性一致性、寿命(3)建议方案从初始投资成本来看,锂离子电池有较强的竞争力,钠硫电池和全乳液流电池未形成产业化,供应渠道受限,较昂贵。从运营和维护成本来看,钠硫需要持续供热,全锐液流电池需要泵进行流体控制,增加了运营成本,而锂电池几乎不需要维护。根据国内

13、外储能电站应用现状和电池特点,建议储能电站电池选型主要为磷酸铁锂电池。3.3.2电池管理系统(BMS)(D电池管理系统的要求在储能电站中,储能电池往往由几十串甚至几百串以上的电池组构成。由于电池在生产过程和使用过程中,会造成电池内阻、电压、容量等参数的不一致。这种差异表现为电池组充满或放完时串联电芯之间的电压不相同,或能量的不相同。这种情况会导致部分过充,而在放电过程中电压过低的电芯有可能被过放,从而使电池组的离散性明显增加,使用时更容易发生过充和过放现象,整体容量急剧下降,整个电池组表现出来的容量为电池组中性能最差的电池芯的容量,最终导致电池组提前失效。因此,对于磷酸铁锂电池电池组而言,均衡

14、保护电路是必须的。当然,锂电池的电池管理系统不仅仅是电池的均衡保护,还有更多的要求以保证锂电池储能系统稳定可靠的运行。(2)电池管理系统BMS的具体功能 基本保护功能/单体电池电压均衡功能此功能是为了修正串联电池组中由于电池单体自身工艺差异引起的电压、或能量的离散性,避免个别单体电池因过充或过放而导致电池性能变差甚至损坏情况的发生,使得所有个体电池电压差异都在一定的合理范围内。要求各节电池之间误差小于30mv0/电池组保护功能单体电池过压、欠压、过温报警,电池组过充、过放、过流报警保护,切断等。 数据采集功能采集的数据主要有:单体电池电压、单体电池温度(实际为每个电池模组的温度)、组端电压、充放电电流,计算得到蓄电池内阻。通讯接口:采用数字化通讯协议IEC61850。在储能电站系统中,需要和调度监控系统进行通讯,上送数据和执行指令。 诊断功能BMS应具有电池性能的分析诊断功能,能根据实时测量蓄电池模块电压、充放电电流、温度和单体电池端电压、计算得到的电池内阻等参数,通过分析诊断模型,得出单体电池当前容量或剩余容量(SOC)的诊断,单体电池健康状态(SOH)的诊断、电池组状态评估,以及在放电时当前状态下可持续放电时间的估算。根据电动汽车相关标准的要求锂离子蓄电池总成通用要求(目前储能电
