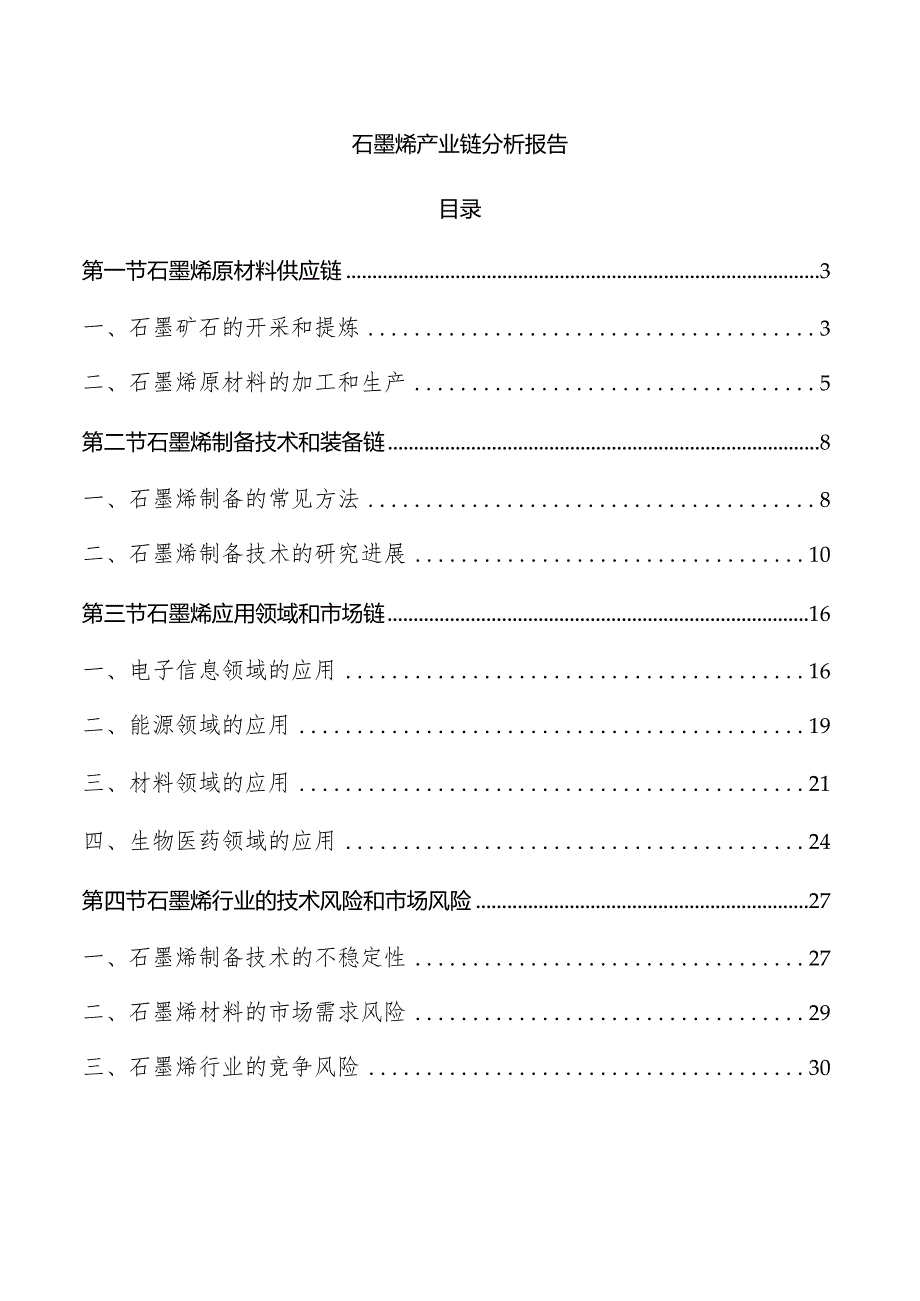

1、石墨烯产业链分析报告目录第一节石墨烯原材料供应链3一、石墨矿石的开采和提炼3二、石墨烯原材料的加工和生产5第二节石墨烯制备技术和装备链8一、石墨烯制备的常见方法8二、石墨烯制备技术的研究进展10第三节石墨烯应用领域和市场链16一、电子信息领域的应用16二、能源领域的应用19三、材料领域的应用21四、生物医药领域的应用24第四节石墨烯行业的技术风险和市场风险27一、石墨烯制备技术的不稳定性27二、石墨烯材料的市场需求风险29三、石墨烯行业的竞争风险30声明：本文内容信息来源于公开渠道，对文中内容的准确性、完整性、及时性或可靠性不作任何保证。本文内容仅供参考与学习交流使用，不构成相关领域的建议和依

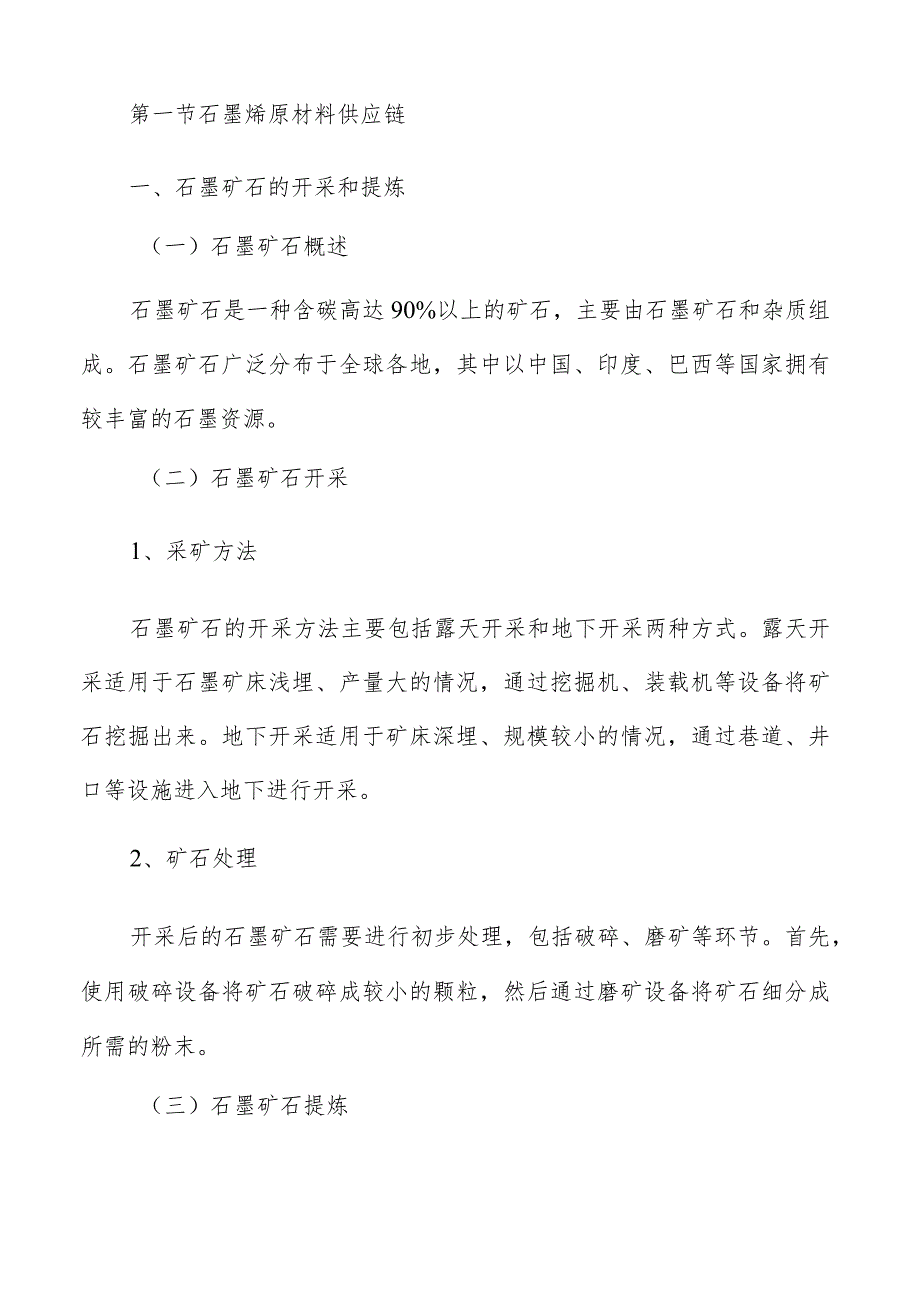

2、据。第一节石墨烯原材料供应链一、石墨矿石的开采和提炼（一）石墨矿石概述石墨矿石是一种含碳高达90%以上的矿石，主要由石墨矿石和杂质组成。石墨矿石广泛分布于全球各地，其中以中国、印度、巴西等国家拥有较丰富的石墨资源。（二）石墨矿石开采1、采矿方法石墨矿石的开采方法主要包括露天开采和地下开采两种方式。露天开采适用于石墨矿床浅埋、产量大的情况，通过挖掘机、装载机等设备将矿石挖掘出来。地下开采适用于矿床深埋、规模较小的情况，通过巷道、井口等设施进入地下进行开采。2、矿石处理开采后的石墨矿石需要进行初步处理，包括破碎、磨矿等环节。首先，使用破碎设备将矿石破碎成较小的颗粒，然后通过磨矿设备将矿石细分成所需
3、的粉末。（三）石墨矿石提炼1、石墨矿石浮选浮选是石墨矿石提炼的主要方法，其基本原理是利用矿石与药剂在水中的不同亲水性实现矿石和杂质的分离。首先，将磨碎的石墨矿石与药剂混合搅拌，使矿石表面吸附上药剂；然后，通过气泡或空气注入悬浮液中，使矿石和杂质发生浮力差异，从而达到分离的目的。2、石墨矿石烧结石墨矿石经过浮选后，还需要进行烧结处理，以进一步提高石墨的纯度。石墨矿石烧结是指将浮选后的石墨粉末加热至高温，使其结晶化，并去除残留的杂质。烧结温度通常在2000。C以上，这样可以使石墨晶体更加完整，纯度更高。3、石墨矿石化学处理石墨矿石经过浮选和烧结后，还可以通过化学方法进一步提纯。常用的化学处理方法包
4、括酸洗、碱洗等。酸洗是利用酸溶液将石墨表面的杂质溶解，碱洗则是利用碱性溶液来去除残留的酸性物质。（四）石墨矿石的应用前景石墨矿石的开采和提炼是石墨烯产业链中的重要环节，石墨矿石提供了石墨烯制备的原材料。石墨烯具有优异的导电性、导热性、力学性能等特点，在领域广泛应用于电子、光电、材料等领域，具有很大的市场潜力。石墨矿石的开采和提炼是石墨烯产业链中的关键环节之一。通过露天开采或地下开采，将石墨矿石提取出来后，进行破碎和磨矿处理。随后，采用浮选、烧结和化学处理等方法，将石墨矿石中的杂质去除,得到纯净的石墨。这为石墨烯的制备提供了重要原材料，推动了石墨烯产业链的发展。未来，随着石墨烯在各个领域的应用不
5、断扩大，对石墨矿石的需求也将持续增加，石墨矿石开采和提炼技术的进一步创新将成为石墨烯产业链发展的关键因素之一。二、石墨烯原材料的加工和生产石墨烯是由碳原子组成的二维晶体结构，具有出色的导电性、热导性和机械强度，以及其他一系列优异的物理特性。它被认为是未来材料科学领域的重要突破之一，具有广泛的应用潜力，例如电子器件、能源存储、传感器等。为了实现石墨烯的商业化应用，石墨烯原材料的加工和生产至关重要。（一）制备石墨烯的方法1、机械剥离法机械剥离法是最早被发现的一种制备石墨烯的方法。该方法利用粘性强的胶带或者其它黏性材料，在石墨表面反复粘贴和剥离，可以将石墨层剥离成石墨烯。这种方法简单易行，但是产量较
6、低，且无法控制石墨烯的尺寸和形貌。化学气相沉积法是一种通过将碳源蒸发在催化剂表面进行热解，生成石墨烯的方法。这种方法可以在晶体表面上均匀地生长大面积的石墨烯薄膜，但是需要高温和复杂的设备，成本较高。3、液相剥离法液相剥离法利用有机溶剂或者水溶液对石墨进行浸润和剥离，从而制备石墨烯。这种方法可以在室温下制备石墨烯，并且可以控制石墨烯的尺寸和形貌，但是需要使用特殊的剥离剂。（二）原材料的加工1、石墨氧化物石墨氧化物是一种常见的石墨烯的前体材料，可以通过石墨的氧化反应制备。石墨氧化物具有较好的可分散性和溶解性，可以通过溶液处理、染料敏化等方法进一步加工制备石墨烯。2、石墨石墨是制备石墨烯的主要原材料
7、之一，可以通过机械剥离、化学气相沉积和液相剥离等方法进行加工。石墨的加工过程需要注意控制剥离厚度和保持石墨的结晶性，以获得高质量的石墨烯。3、石墨烯纳米带石墨烯纳米带是一种狭窄的石墨烯条带，可以通过化学气相沉积、机械剥离和液相剥离等方法进行制备。石墨烯纳米带具有较高的载流子迁移率和较好的电子输运性能，可以用于电子器件的制备和应用。（三）原材料的生产1、石墨矿开采石墨矿是石墨烯的主要原材料之一，常见的石墨矿有天然石墨、石墨片麻岩等。石墨矿的开采需要进行爆破、破碎、磨矿等工序，以获得适合制备石墨烯的石墨材料。2、石墨氧化物的合成石墨氧化物可以通过石墨的氧化反应制备，常用的氧化剂有硝酸、高氯酸等。在
8、制备石墨氧化物的过程中，需要控制反应条件和加工工艺，以获得高纯度和高分散性的石墨氧化物。3、石墨烯的生产石墨烯的生产需要根据具体的制备方法选择合适的原材料，并通过相应的加工工艺进行处理。在生产过程中，需要注意控制温度、时间、压力等参数，以获得高质量和高产率的石墨烯。石墨烯原材料的加工和生产涉及到制备方法的选择、原材料的加工工艺和生产流程的控制等多个方面。随着对石墨烯的研究不断深入,相关技术和工艺也在不断发展和完善，为实现石墨烯的商业化应用提供了有力支持。第二节石墨烯制备技术和装备链一、石墨烯制备的常见方法（一）机械剥离法1、手工剥离法手工剥离法是最早被发现和使用的一种方法。通过使用胶带或刮刀等
9、工具，将石墨矿物中的石墨层逐层剥离，直至得到单层石墨烯。这种方法简单易行，但制备规模较小，效率低。2、粉碎法粉碎法是将石墨材料经过预处理后进行机械研磨，使其分散成单层或少层的石墨烯。这种方法适用于大规模制备，但石墨烯质量较差，有杂质存在。（二）化学气相沉积法（CVD）1、热解CVD法热解CVD法是目前最常用的制备大面积石墨烯薄膜的方法之一。该方法通过在金属衬底上加热挥发碳源，使其在高温下分解并在衬底表面沉积成石墨烯。该方法可以实现大面积、连续和可控制备石墨烯，但需要高温和复杂的装备。2、低温CVD法低温CVD法是一种较新的制备石墨烯的方法。该方法通过在较低温度下使用特定的碳源和催化剂，在金属或
10、非金属衬底上沉积石墨烯。相比于热解CVD法,低温CVD法具有更低的制备温度和更简单的装备，适用于柔性电子器件的制备。（三）氧化物还原法1、氧化石墨烯还原法氧化石墨烯还原法是一种将氧化石墨烯还原为石墨烯的方法。通过将氧化石墨烯与还原剂进行热处理，可以还原氧化石墨烯中的氧原子，从而得到石墨烯。这种方法简单易行，但石墨烯质量较差。2、氧化石墨烯还原液浸法氧化石墨烯还原液浸法是一种将氧化石墨烯浸泡在还原液中，通过液相还原将其还原为石墨烯的方法。这种方法可以制备大面积的石墨烯，并且可以控制还原程度和石墨烯的层数。（四）剥离法1、溶剂剥离法溶剂剥离法是一种将石墨材料浸泡在溶剂中，通过超声或机械剪切等方式将
11、其分散成石墨烯的方法。这种方法可以制备高质量的石墨烯，但对溶剂的选择和处理要求较高。2、水剥离法水剥离法是一种将石墨材料浸泡在水中，通过超声或机械剪切等方式将其分散成石墨烯的方法。相比于溶剂剥离法，水剥离法对环境友好，但对石墨烯的质量控制较难。（五）化学剥离法化学剥离法是一种通过化学反应将石墨材料中的石墨层剥离成石墨烯的方法。常用的化学剥离方法包括氧化剥离法、氢氧化钠剥离法等。这种方法可以制备高质量的石墨烯，但需要进行后续的处理和清洗。（六）等离子体剥离法等离子体剥离法是一种将石墨材料暴露在等离子体中，通过等离子体的作用将石墨层剥离成石墨烯的方法。这种方法可以实现大面积、高质量的石墨烯制备，但
12、需要复杂的等离子体设备。石墨烯制备的常见方法包括机械剥离法、化学气相沉积法、氧化物还原法、剥离法和等离子体剥离法等。不同的方法适用于不同的石墨烯制备需求，具有各自的优缺点。未来，随着石墨烯技术的发展和装备链的完善，石墨烯的制备方法将更加多样化和高效化。二、石墨烯制备技术的研究进展（一）机械剥离法1、机械剥离法的原理机械剥离法是最早用于石墨烯制备的方法之一。它基于石墨的层状结构，通过机械力将石墨层分离得到单层石墨烯。这种方法简单易行，但效率低下，只能获得微米级的石墨烯片。2、机械剥离法的改进为了提高机械剥离法的效率，研究者们尝试了多种改进方法。例如，利用粘性胶带将石墨层剥离，或者在石墨表面施加剪
13、切力，以促进层间的剥离。这些改进使得机械剥离法可以制备出更大面积、更薄的石墨烯片。（二）化学气相沉积法1、化学气相沉积法的原理化学气相沉积法是一种通过气相反应生成石墨烯的方法。在该方法中，将石墨衬底置于高温环境中，通过控制反应气体的流动和温度，使其在石墨表面发生化学反应，从而沉积出石墨烯。2、化学气相沉积法的优势和挑战化学气相沉积法具有制备大面积、高质量石墨烯的优势。然而，该方法存在着一些挑战，如反应条件的控制、衬底对石墨烯生长的影响等。研究者们通过调节反应参数、改变衬底材料等方式来优化该方法，并取得了一定的成功。（三）化学剥离法1、化学剥离法的原理化学剥离法是一种通过化学处理将石墨层分离得到
14、单层石墨烯的方法。该方法通常通过在石墨表面涂覆一层可溶性材料，再经过一系列的化学处理，将石墨层剥离得到石墨烯。2、化学剥离法的改进为了提高化学剥离法的效率和控制剥离过程，研究者们尝试了多种改进方法。例如，引入功能化分子作为剥离剂，通过选择性吸附和反应来控制石墨层的剥离。这些改进使得化学剥离法可以制备出更薄、更大面积的石墨烯。（四）电化学剥离法1、电化学剥离法的原理电化学剥离法是一种利用电化学反应将石墨层分离得到石墨烯的方法。在该方法中，将石墨作为阳极，在电解液中施加电压，使石墨层发生氧化反应，从而实现石墨层的剥离。2、电化学剥离法的优势和挑战电化学剥离法具有高效、可控的优势，可以制备出大面积、
15、高质量的石墨烯。然而，该方法的实施需要较高的技术要求和设备成本，并且在剥离过程中可能会产生一些副产物。因此，研究者们正在努力解决这些挑战，以提高电化学剥离法的可行性和可持续性。目前，石墨烯制备技术已经取得了显著的进展。机械剥离法、化学气相沉积法、化学剥离法和电化学剥离法等都是常用的石墨烯制备方法。这些方法各自具有优势和挑战，研究者们通过改进方法和优化条件，不断提高石墨烯的制备效率和质量。未来，随着石墨烯在各个领域的应用不断扩大，石墨烯制备技术的研究将继续深入发展，为实现石墨烯的商业化应用提供支持。石墨烯是由一个碳原子层构成的二维晶体材料，具有出色的热导性、电导性和机械强度，因此在众多领域具有广泛的应用前景。为了满足对石墨烯的大规模生产需求，石墨烯制备装备得到了广泛的研究和开发。1、传统方法制备装备传统方法包括机械剥离法、化学气相沉积法、化学剥离法和液相剥离法等。1、1机械剥离法机械剥离法是最早实现石墨烯制备的方法之一。包括手工剥离法、基于粘性法剥离和基于离心力法剥离等。这些方法通过机械力的作用将石墨烯从石墨晶体上剥离下来。1、2化学气相沉积法化学气相沉积法通过将碳源气体在高温环境中分解生成石墨烯，然后在衬底上沉积形成薄膜。低压化学气相沉积法和热分解法是常用的化学气相沉积法。1、3化
