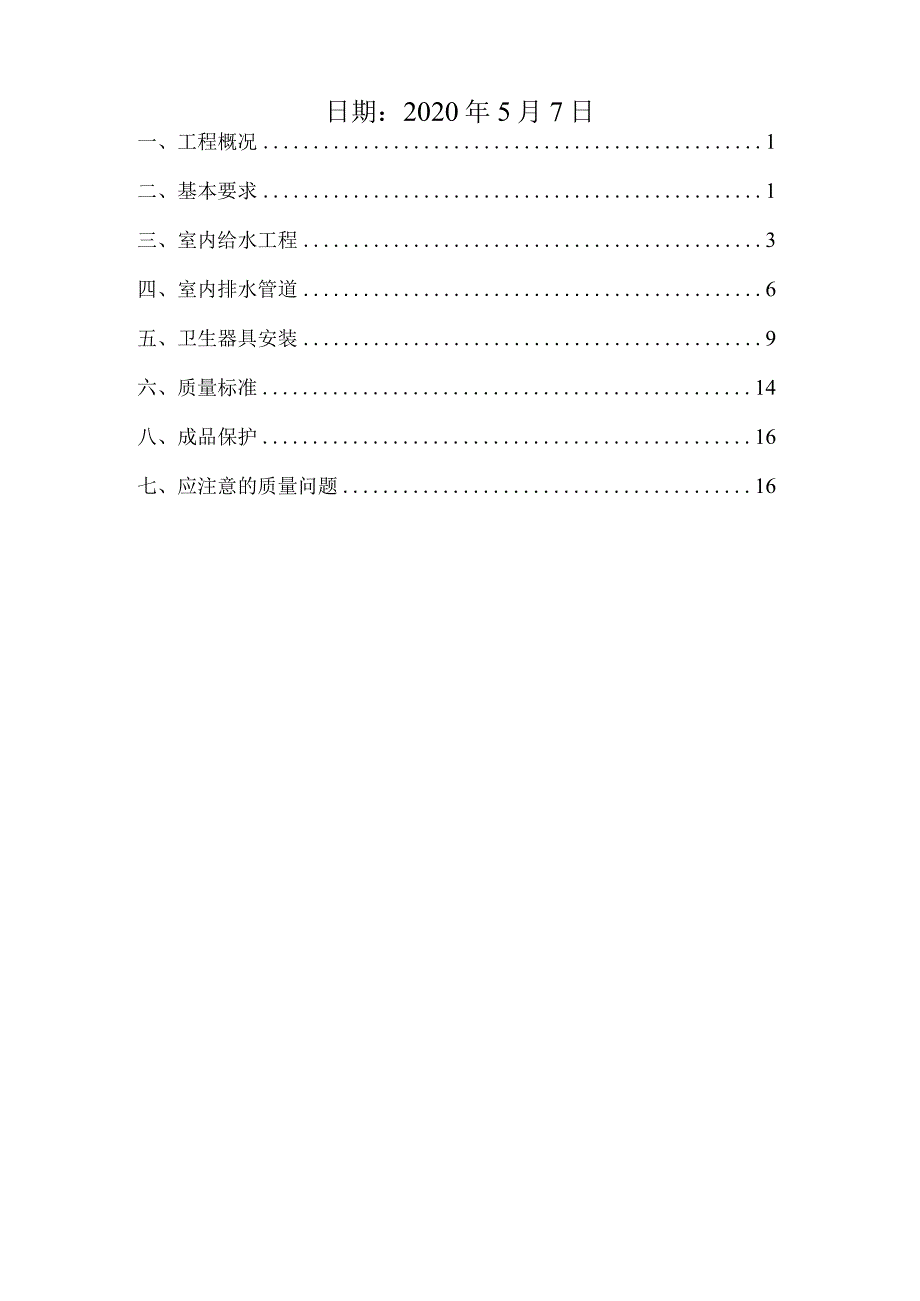

1、武汉市轨道交通5号线车站装修工程（第一标段）给排水工程施工方案编制：李文珊审核：郭中梅审批：吴志成施工单位：湖北特艺建设工程有限公司日期：2020年5月7日一、工程概况1二、基本要求1三、室内给水工程3四、室内排水管道6五、卫生器具安装9六、质量标准14八、成品保护16七、应注意的质量问题16一、工程概况工程名称：武汉市轨道交通5号线车站装修工程（第一标段）工程地点：武汉市武昌区建设单位：武汉市地铁集团有限公司。监理单位：湖北公力工程咨询服务有限公司设计单位：深圳广田集团股份有限公司施工单位：湖北特艺建设工程有限公司；工程规模：武汉市轨道交通5号线车站装修工程（第一标段）：江民路站、武金堤公路
2、站、复兴路站、彭刘杨路站共4个车站装修工程。二、基本要求1、给水、排水系统所使用的主要材料、配件、器具和设备应具有出厂合格证和质量证明书，并应符合设计要求或地方有关规定。进场时应做验收和按规定复验。2、给水、排水系统必须满足使用功能，对涉及安全、卫生和使用功能的检验和检测，如暗装或埋地排水管道灌水试验，雨水管道灌水试验，各种卫生器具盛水试验及排水、排污立管通球试验，给水管道压力试验和清（吹）洗试验，给水、排水管道通水试验以及电机试运转记录等资料应及时，数据应正确、签字手续应齐全。3、各种隐蔽工程验收记录签字手续齐全并有示意图。4、管道穿过地下室或地下构筑物外墙敷设时，应采取防水措施。对有严格防
3、水要求的建筑物，必须采用柔性防水套管；一般防水要求的建筑物可采用刚性防水套管。5、管道穿过结构伸缩缝、沉降缝处应设置补偿器；在穿越建筑物墙时应留孔以防建筑沉降对管道的损坏，管顶上部净空不得小于建筑物的沉降量，一般不小于150mmo6、明装管道组合成排安装时，直线部分应互相平行。弯曲部分:当管道水平或垂直平形时，应与直线部分保持等距；管道水平上下并行时，弯管部分的曲率半径应一致。明敷安装的管道不得有半明半暗现象。7、管道支、吊、托架的安装，应符合下列规定：(1)位置正确，埋设应平整牢固；(2)固定支架与管道接触应紧密，固定应牢靠；(3)滑动支架应灵活，滑托与滑槽两侧间应留有3-5mm的间隙,并留
4、有一定的偏移量；(4)无热伸长管道的吊架，吊杆应垂直安装；有伸长管道吊架,吊杆应向膨胀的反方向偏移；(5)处于同一层面上不同管道的支吊架型式、朝向应协调一致,吊杆应平直、吊环或吊钩大小应匹配，管托、管卡应与管径相符；(6)固定在建筑结构上的管道支吊架不得影响结构安全；(7)支吊架在安装之前应调平调直，清除毛刺、焊渣、飞溅、锈斑，并做防腐处理，安装后固定螺栓外露长度应一致，露出螺母部分应为螺栓直径的1/208、管道油漆涂层应完整，无损伤、漏涂、流淌现象，管道安装后不能涂漆的部分应预先涂漆。镀锌管螺纹尾牙处应涂防锈漆、紫铜管焊口焊接后应在清洗后及时作防腐处理。各系统管道色标应齐全明显。9、管道保温
5、层与管道应紧贴、密实，不得有空隙和间断，表面平整、圆弧均匀。管道穿墙、穿楼板处保温层应同时过墙过板，保温层与支架处接缝应严密，不应将支架包成半明半暗状态。管道保温用金属壳做保护层时，其搭口应顺水，咬缝应严密、平整。10、安装在水系统中的阀门，其安装位置和进出口方向应正确，连接应牢固紧密。阀门安装前应作耐压强度和严密性试验。试验应以每批(同牌号、同规格、同型号)数量中抽检10%,且不小于1个,对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。阀门试验压力为公称压力的L5倍；严密性试验压力为公称压力的Ll倍。三、室内给水工程1、生活给水管道应采用涂塑复合钢管给水管。2、管道连接：管
6、道直径小于等于100mm时采用螺纹连接，不得焊接，管件安装后应留有尾纹，尾纹的防腐处理应良好；管径大于IOomnl采用法兰连接时，法兰应采用双面焊，涂塑钢管与法兰之间的焊口必须做镀锌处理，连接时螺栓头朝向一致、露出螺母的长度为螺栓直径的1/2；碳素钢管焊接连接时，应根各钢管的壁厚作坡口处理,在对口处留有一定的间隙(L52.5mm),焊缝应平整、饱满、焊肉均匀一致，焊渣及飞溅清理干净。3、暗敷管：埋地安装要求管沟底应为坚实土，不得在冻土层上排管，管道敷设后应按规定做压力试验检查、各接口无渗漏，作好记录完成会签后方可回填土，回填土管顶上100rnm应为软土，不得有石块坚硬物，回填土应经夯实；嵌墙安
7、装要求嵌墙管沟平直，不破坏墙体结构的整体性，管道埋墙深度从管外壁至墙面的距离不应小于15mm,管件外表面不得突出墙面，管道在槽内应固定。暗配管接至各配水点设备的坐标位置应正确，在施工前应先完成定位工作。嵌墙管在压力试验合格后方可采用MlO水泥砂浆补槽。管道安装完毕，初装修工程应在墙面上标出冷、热水管道走向标线，以免二次装修时损坏管道。4、明敷设管道在水表、水嘴、角阀等配水点、受力点以及穿墙支管节点处应采用可靠的固定措施、且固定距离均匀一致。明敷管道和阀门安装的允许偏差如下表。管道和阀门安装的允许偏差序号项目允许偏差(mm)检验方法管径W水平钢管IOm100管径100mm510用水平尺、1管道纵
8、横弯曲直尺、检线和尺量检查横向弯H由全长25mm以上25塑料管IOm室内10铸铁管IOm室内室外1015立管垂直度钢管每米5m以上282塑料管每米5m以上310吊线和尺量检查铸铁管每米5m以上310平行管道和3成在同一直线上间距3尺量检查阀门排5、冷、热水管和龙头平行安装应符合下列规定：(1)上下平行安装，热水管应在冷水管上面；(2)垂直安装，热水管应在冷水管的左侧；(3)在卫生器具上安装冷、热水嘴，热水水嘴应安装在人面对墙体左侧。6、生活给水管道系统的试验压力不得小于O.6MPa,生活和消防合用管道试验压力应为设计压力的1.5倍，但不超过1.OMPao7、支架安装：(1)给水及热水供应立管，
9、建筑层高W5m,距地面1.51.8m安装1个立管卡，层高5,安装2个立管卡，可匀称安装。(2)一根管道垂直安装，应使用单立管卡子，两根管道垂直安装，应使用双立管卡子，对根管道垂直安装，分别使用U型卡固定。(3)角钢支架应使用无齿锯切割，露墙外端部做45o倒角。支架孔径WL2cm时应使用台钻开孔，当孔径L2cm时可使用气焊开孔,应对开孔及切割处进行处理，保证支架孔眼及支架边缘平整光滑。8、管道防腐、保温：(1)明装管道防腐：一丹二银(一道防锈漆、两道面漆)。(2)安装管道防腐：二丹(两道防锈漆)。热水管道应采用保温措施，防止管道散热引起墙面起鼓、开裂，管道不经试压合格不得隐蔽。安装管道如果必须安
10、装活接头、法兰连接件，应安装在便于检修处。(3)埋地管道：冷底子油一道、沥青漆两道。(4)室内给水管道穿越门厅、居室、门口上部、吊顶管井内或结露影响使用的部位，均应做防结露，防结露保温材料最好采用聚乙烯板或管，保温后能保证其外观平整，但施工时应注意，聚乙烯板或管与墙面接触处应保持紧密；用板材缠绕时，应保证板材拼缝接触严密，缠塑料布或玻璃丝布时，其缝隙应与板材缝隙错开；用管材时应保证对口处用胶封严。9、质量标准：(1)给水管道水平度、垂直度。给水管道水平度、垂直度序号管材项目允许偏差(mm)1给水涂塑钢管水平管道弯曲每米1碳素钢管每米(管径W100mm)0.52碳素钢管立管垂直度每米2(2)单位
11、管卡规格：扁钢25mmX3mm,螺栓M6X14mm;双立管卡规定：扁钢25mmX3m,螺栓MlOnmI栽墙固定，尾部做成燕尾形式。管卡及角钢支架均应平正，面漆均匀。(3)碳素钢管焊接：焊口表面无烧穿、裂纹、焊波均匀一致，无结瘤夹渣和气孔等缺陷。(4)碳素钢管法兰连接：对口平行、紧密，与管子中心线垂直,螺母在同侧，螺栓长度相同，螺栓外露丝扣不得大于螺杆直径1/2。(5)面漆：明装及管井中管道应刷两遍面漆，面漆应均匀，不污染，未出现流坠现象，管道背后不漏刷。(6)保温：保温外观平整、顺直、玻璃丝布毛边应翻向内侧。四、室内排水管道1、生活排(污)水管道应使用铸铁管，雨水管道应使用铸铁管、镀锌钢管。2
12、、管道坡度排水管道坡度应按设计要求安装，如设计要求应按下表选用安装：管道坡度序号管径(mm)坡度标准坡度最小坡度1500.0350.0252750.0250.01531000.0200.01241250.0150.01051500.0100.00762000.0080.0053、管道连接(1)承插式铸铁排水管应使用无齿锯断管，断口应平齐，箍接前应对承插口先插入试验，一般为承口的3/4深度。试插合格后，用棉布将承插口需箍接部位的水分、灰尘擦拭干净。如有油污需用并同丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，插入箍接时将插口稍作转动，以利箍紧。（2）承插式铸铁排水管过墙管道（包括支管）应加套
13、管或2mm厚胶皮，便于维修。（3）铸铁承插排水管，承口应迎水流方向，并以油麻嵌缝，石棉水泥捻口；铸铁柔性排水管用活套法挤出橡胶密封圈以螺拴紧固。4、暗敷管道（1）埋地敷设：应保持排水坡度，埋地管道的管沟底部应经夯实避免因回填土沉降而造成地管倒坡，铸铁承插排水管埋地时，管底应平整，无突出的坚硬物，宜设置的厚度为10015Omm的砂垫层。埋地排水管道在隐蔽前应做灌水试验，灌水高度应不低于底层楼地面高度。（2）管井敷设：排水管道在管井中敷设应按明管要求。在施工完毕封闭管井前应作通水、通球试验，并作隐蔽工程验收。立管的检查口、清扫口处应设有检修门，铸铁承插排水管用于高层建筑时，在管井内可不设防火套管或
14、阻火圈，但横支管接出管井处应设置防火套管或阻火圈。（3）吊顶内敷设：排水横管在吊顶内敷设的应保持足够的坡度,且有独立的支吊架，铸铁管支架间距应不大于2m,支架间距应不大于管外径的10倍，排水管的检查口、清扫口应在吊顶相应出设置检修孔。5、明敷管道（1）立管安装：铸铁排水立管上应每两层设置一个检查口，但最底层和有卫生器具的最高层必须设置，其高度由地面至检查口中心一般为1m。如为两层建筑，可仅在底层设置。但高层建筑排水立管应每层设置一个检查口，便于做灌水试验。排水立管每隔两层或在低层和楼层转弯时，距地面一米处应设检查口，检查口的朝向应便于检修。排水管应按设计要求设置伸缩节，当层高小于或等于4m时，
15、污水立管和通气立管应每层设一伸缩节；当层高大于4m时，其数量应根据管道设计伸缩量和伸缩节允许伸缩量计算确定。立管固定支架或管卡间距应根据不同材质按规范施工，但同室（层）固定支架高度应一致。多层建筑排水立管在底层与排水横管的连接转弯处，应在立管底部设置可靠支座，高层建筑排水立管在地下室与排水横管连接处必须设置型钢支架加以固定。（2）横管安装：排水横管坡度应符合设计及规范要求。连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫口；排水横管在水流转角小于135。的干管上应设置清扫口，在连接4个及其以上大便器的污水横管上应设置清扫口。排水横管上设置伸缩节应位于水流汇合管件的上游端，伸缩节插口应顺水流方向。（3）高层建筑
