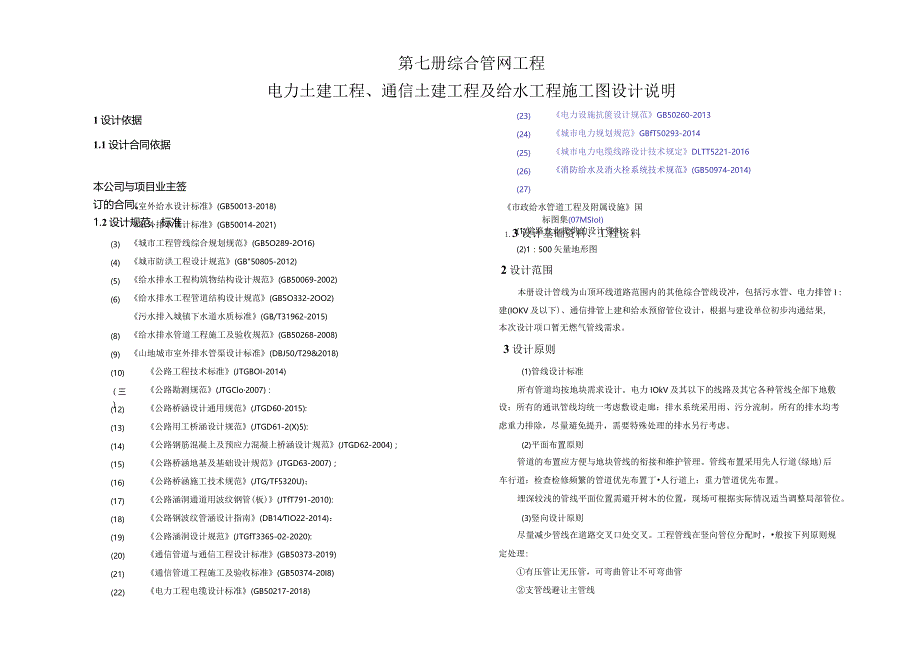

1、1设计依据1.1设计合同依据本公司与项目业主签订的合同。1.2设计规范、标准(3)(4)(5)(6)(8)(9)(10)（三）(12)(13)(14)(15)(16)(17)(18)(19)(20)(21)(22)第七册综合管网工程电力土建工程、通信土建工程及给水工程施工图设计说明室外给水设计标准(GB50013-2018)室外排水设计标准(GB50014-2021)城市工程管线综合规划规范(GB5O289-2O16)城市防洪工程设计规范(GB50805-2012)给水排水工程构筑物结构设计规范(GB50069-2002)给水排水工程管道结构设计规范(GB5O332-2OO2)污水排入城镇下水
2、道水质标准(GB/T31962-2015)给水排水管道工程施工及验收规范(GB50268-2008)山地城市室外排水管渠设计标准(DBJ50/T29&2018)公路工程技术标准(JTGBOI-2014)公路勘测规范(JTGClo2007)：公路桥涵设计通用规范(JTGD60-2015):公路用工桥涵设计规范(JTGD61-2(X)5):公路钢筋混凝上及预应力混凝上桥涵设计规范(JTGD62-2004)；公路桥涵地基及基础设计规范(JTGD63-2007)；公路桥涵施工技术规范(JTG/TF5320U)；公路涵洞通道用波纹钢管(板)(JTfT791-2010):公路钢波纹管涵设计指南(DB14T
3、IO22-2014)：公路涵洞设计规范(JTGfT3365-02-2020):通信管道与通信工程设计标准(GB50373-2019)通信管道工程施工及验收标准(GB50374-20I8)电力工程电缆设计标准(GB50217-2018)(23)(24)(25)(26)(27)电力设施抗箧设计规范GB50260-2013城市电力规划规范GBfT50293-2014城市电力电缆线路设计技术规定DLTT5221-2016消防给水及消火栓系统技术规范(GB50974-2014)市政给水管道工程及附属设施国标图集(07MSIoI)1.3设计基础资料、工程资料(1)道路专业提供的设计资料。(2)1：500矢
4、量地形图2设计范围本册设计管线为山顶环线道路范围内的其他综合管线设冲，包括污水管、电力排管I：建(IOKV及以下)、通信排管上建和给水预留管位设计，根据与建设单位初步沟通结果,本次设计项口暂无燃气管线需求。3设计原则(1)管线设计标准所有管道均按地块需求设计。电力IOkV及其以下的线路及其它各种管线全部下地敷设：所有的通讯管线均统一考虑敷设走廊：排水系统采用雨、污分流制。所有的排水均考虑重力排除，尽量避免提升，需要特殊处理的排水另行考虑。(2)平面布置原则管道的布置应方便与地块管线的衔接和维护管理。管线布置采用先人行道(绿地)后车行道：检查检修频繁的管道优先布置丁人行道上：重力管道优先布置。埋
5、深较浅的管线平面位置需避开树木的位置，现场可根据实际情况适当调整局部管位。(3)竖向设计原则尽量减少管线在道路交叉口处交叉。工程管线在竖向管位分配时，般按下列原则规定处理:有压管让无压管，可弯曲管让不可弯曲管支管线避让主管线（3）每座电力工作井内采用集水坑或渗排水孔的方式排水，做法参考图集07SD101-8,具体方式可根据现场具体情况选择。当采用集水坑方式时，集水坑内设置根75UPVC排水管与就近的雨水井相连，或就近引至附近地势较低处散排，排水管道坡度按15%安装。（4）每座电力工作井外侧设一组（4根）长2.5米的L50x5镀锌角钢作接地体，在工作井四周均匀接地。（5）电力排管接地：沿电力管沟
6、全线通长敷设根50X5镀锌接地扁钢，接地扁钢在首端、末端、分支处及每隔150米做重复接地，接地极采用L5OX5角钢，长2.5m,埋深不小于0.6。接地极的接地电阻应不大于10欧。（6）安装在电力工作井内的金属构件采用-50x5镀锌扁钢与接地体连接，要求接地电限不大于10欧姆。4. 4标识桩、标识贴标识桩采用C20细石混凝土制作，面喷涂料，颜色宜为黄底红字，文字及图像表示为凹槽形式。敷设路径起、终点及转弯处，以及直线段每隔20m应设置一处，当电缆路径在绿化隔离带、灌木丛等位置时可延至每隔50m设置一处。样式如下：泞三型h参数（M）Ill150H22501.100电缆在人行道、车行道等不能设置高出
7、地面的标志时，可采用平面标识贴。电缆标识贴应牢靠固定于地面，选用不锈钢材料。不锈钢材料背面做好锚固件。标识贴规格宜为小管径管线让大管径管线各种管线竖向位置般控制如下:管线名称()管线名称覆土()电力电缆沟0.15燃气管0.71.5电力电缆管O-51.O给水管0.71.5路灯管0.50.7雨水管1.O2.0通信管0.71.5污水管1.02.54电力土建工程4.1 管廊设计本次设计道路主线电力排管规模为6孔考虑。电力排管单侧布置于道路车行道区域外，具体详见各条路电力管线平面图。4.2 电力排管设计考虑对所有电力管线均设计为电力排管，采用CPVC167x8.0mm高压电力电缆管(红泥管)，并使用配套
8、管枕，要求管材抗压强度25000N、环刚度212kN肝、氧指数240、维卡度为95C、绝缘电阻210()000MC。所选材料应为符合埋地式高压电力电缆用氯化聚氯乙烯(PVC-C)套管(QB/T2479-2005)的要求，并满足国家及省、市有关部门相关标准、规范的合格产品，优先采用具有国家通用标准的管材。一般情况下，电力排管在非车行道下覆土(管顶至路而)不小于0.5米，电缆排管过街管顶距道路路面不小于07m。电缆管在施工时沟底平整，多层电缆管间隔1.5米安装管卡一组，用C20混凝土包封，管卡尺寸以实际排管尺寸为准。电力管线按道路相对高程控制管线放坡。电力排管应设置纵向排水坡度，不宜小于0.2%。
9、穿道路综合管线对于覆土小于Lom应按照混凝土满包加固处理，满包成矩形，从管外壁计算满包厚度150mm.4.3 3工作井(1)在电力通道转角、分支、过街处设置电力电缆井；在电力排管沿直线段每50m左右设置电力电缆井，曲线段电力电缆井根据实际情况设置。(2)电力井参照电力电缆井设计与安装07SDlOl-8中大样图，本次三通井采用小型电力三通井，参照图集07SDIOl-8/42；部分位置宜通井采用电力直通手孔，参照图集07SDI01-8/120.部分位置直通井采用小型电力直通井，参照图集07SDlOl-8/17。5.3.1 工作井选择本次设计通信工作并均按照图集通信管道人孔和手孔图集（YDT5178
10、2017）执行，本次直通并采用通信直通手孔井900x1200,参照图集YD/T5178-2017第86、87页；本次三通并采用通信三通手孔井IoOoXI500,参照图集YD/T5178-2017第88、89页。5.3.2 人、手孔的排水本工程考虑1根DN75塑料管作排水管道，凡是在变坡点的人孔或手孔均需做排水。排水管从人孔或手孔内接向附近的雨水井或堡坎边，引向下水管的排水管道不能形成倒排。5.3.3 标识桩、标识贴标识桩、标识贴参照电力做法。5.4通信管道敷设安装要求5. 4.1通信管道纵断面设计（1）通信管道走廊在非车行道下覆土（管顶至路面）不小于0.7米，在车行道下覆土（管顶至路面）不小于
11、0.8米。（2）进入人孔处的管道基础顶部距人孔基础顶部不应小于0.40m,管道顶部距人孔上攫底部不应小于0.3m。（3）排管管道铺设应有坡度，管道坡度宜为3%4%。，不得小于2.5%。（4）在纵剖面上管道由于躲避障碍物不能直线建筑时，可使管道折向两端人（手）孔向下平滑地弯曲，不得向上弯曲（U”形弯）。5. 4.2铺设塑料管的一般规定及要求（1）塑料管规格为中110x600Omm,管孔排列平、齐，间隔均匀，管间缝隙（指上、下，左、右之间）为20mm,底层塑料管下侧与混凝土基础之间的垫层厚度为20mm。（2）塑料管的接续部位，相邻两管之间应错开300mm。塑料管每隔2000mm,用10mm的钢筋网
12、片固定，钢筋网片是从离人孔外侧IooOmm处开始安装。（3）铺设塑料管的管底垫层砂浆标号，应符合设计要求，垫层砂浆的饱满程度应不低于95%,两行管之间的嵌缝应填充1:2.5砂浆，其填充白灰水泥砂浆的饱满程度不低于90%。（4）管底两侧抹1:2.5水泥砂浆，要求作到抹严、压实、平整光滑、无欠卷、不空鼓和不漏水。（5）塑料管的铺设方法为：将插口端第三个波纹套上橡胶圈，插入承口端在接续管另120mm80mm,形状、大小可根据地面状况适当调整；标识贴上应有电缆线路方向指示,电缆井周围Im范围内，各方向通道上均应设置标识贴，样式如下：I电力电缆IBn4.5 质量要求（1）电缆排管必须经电力试验单位测试（
13、包括压路试验和通流试验等）合格后方可使用。（2）图中未尽事宜，应参照国家有关施工验收规范执行。4.6 施工注意事项（1）施工前电力公司确认断面分配，施工中请各电力管线单位参与中间验收和竣工验收。（2）施工过程中如果发现电力管线与其他市政管线发生冲突，请及时通知设计单位。5通信土建工程1.1 平面设计本次设计道路主线通信排管规模为6孔考虑，过街处预留按6孔考虑。通信排管单侧布置于道路车行道区域外（局部位于车行道），具体详见各条路通信管线平面图。1.2 通信排管本次设计通信排管采用PVC-U110波纹管和PE梅花管。本次设计暂按波纹管和蜂窝管比例1:1考虑，施工前应请各通信管线单位确认断面分配，施
