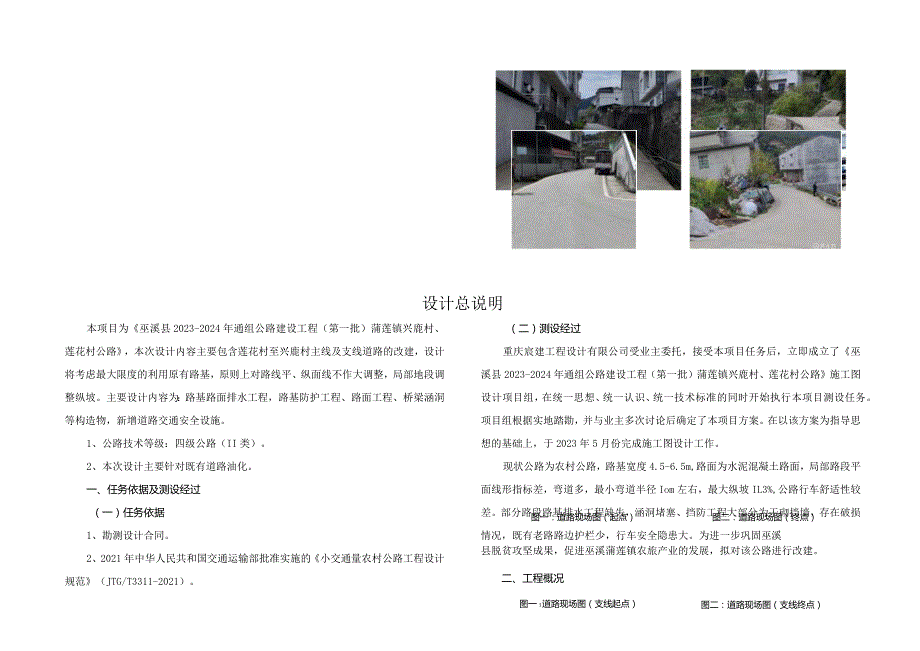

1、设计总说明图一：道路现场图（起点）图二：道路现场图（终点）本项目为巫溪县2023-2024年通组公路建设工程（第一批）蒲莲镇兴鹿村、莲花村公路，本次设计内容主要包含莲花村至兴鹿村主线及支线道路的改建，设计将考虑最大限度的利用原有路基，原则上对路线平、纵面线不作大调整，局部地段调整纵坡。主要设计内容为：路基路面排水工程，路基防护工程、路面工程、桥梁涵洞等构造物，新增道路交通安全设施。1、公路技术等级：四级公路（II类）。2、本次设计主要针对既有道路油化。一、任务依据及测设经过（一）任务依据1、勘测设计合同。2、2021年中华人民共和国交通运输部批准实施的小交通量农村公路工程设计规范（JTG/T3
2、311-2021）。（二）测设经过重庆宸建工程设计有限公司受业主委托，接受本项目任务后，立即成立了巫溪县2023-2024年通组公路建设工程（第一批）蒲莲镇兴鹿村、莲花村公路施工图设计项目组，在统一思想、统一认识、统一技术标准的同时开始执行本项目测设任务。项目组根据实地踏勘，并与业主多次讨论后确定了本项目方案。在以该方案为指导思想的基础上，于2023年5月份完成施工图设计工作。现状公路为农村公路，路基宽度4.5-6.5m,路面为水泥混凝土路面，局部路段平面线形指标差，弯道多，最小弯道半径Iom左右，最大纵坡IL3%,公路行车舒适性较差。部分路段路基排水工程缺失，涵洞堵塞、挡防工程大部分为干砌挡

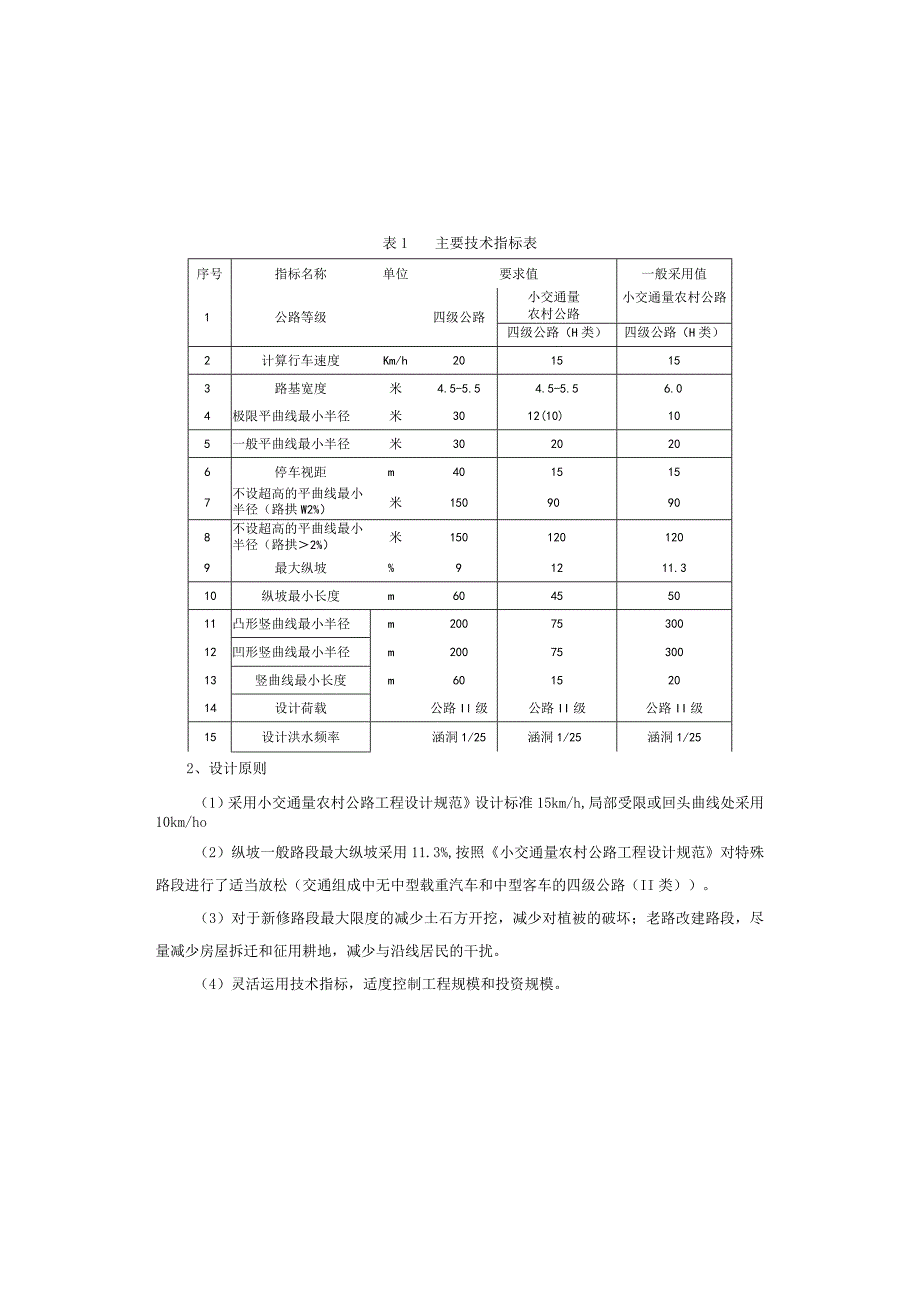

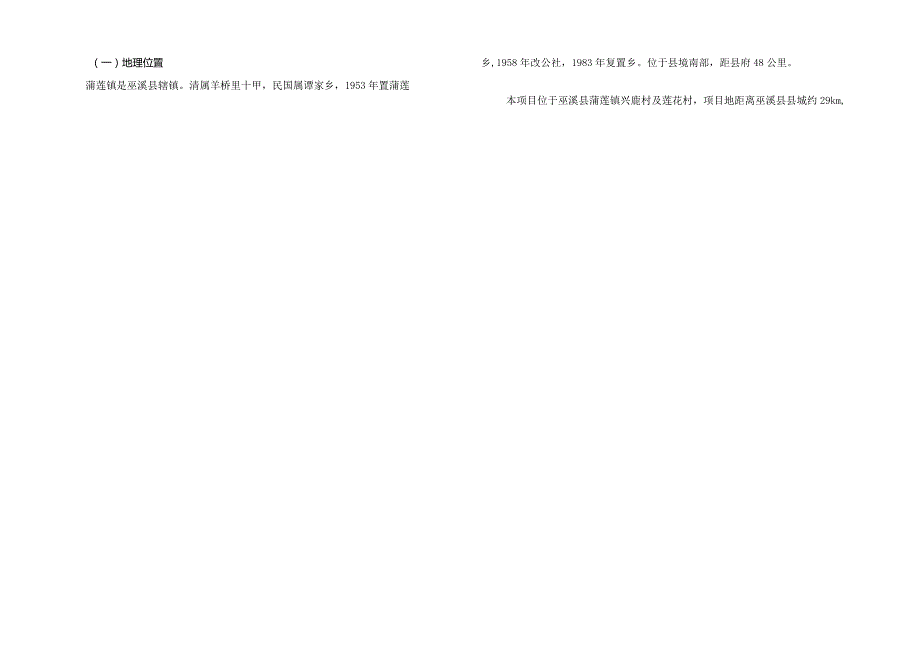

3、墙，存在破损情况，既有老路路边护栏少，行车安全隐患大。为进一步巩固巫溪县脱贫攻坚成果，促进巫溪蒲莲镇农旅产业的发展，拟对该公路进行改建。图一 I道路现场图（支线起点）图二：道路现场图（支线终点）二、工程概况（一）地理位置蒲莲镇是巫溪县辖镇。清属羊桥里十甲，民国属谭家乡，1953年置蒲莲乡,1958年改公社，1983年复置乡。位于县境南部，距县府48公里。本项目位于巫溪县蒲莲镇兴鹿村及莲花村，项目地距离巫溪县县城约29km,表1主要技术指标表序号指标名称单位要求值一般采用值1公路等级四级公路小交通量农村公路小交通量农村公路四级公路（H类）四级公路（H类）2计算行车速度Km/h2015153路基宽
4、度米4.5-5.54.5-5.56.04极限平曲线最小半径米3012(10)105一般平曲线最小半径米3020206停车视距m4015157不设超高的平曲线最小半径（路拱W2%）米15090908不设超高的平曲线最小半径（路拱2%）米1501201209最大纵坡%91211.310纵坡最小长度m60455011凸形竖曲线最小半径m2007530012凹形竖曲线最小半径m2007530013竖曲线最小长度m60152014设计荷载公路Il级公路II级公路II级15设计洪水频率涵洞1/25涵洞1/25涵洞1/252、设计原则（1）采用小交通量农村公路工程设计规范设计标准15km/h,局部受限或回头
5、曲线处采用10km/ho（2）纵坡一般路段最大纵坡采用11.3%,按照小交通量农村公路工程设计规范对特殊路段进行了适当放松（交通组成中无中型载重汽车和中型客车的四级公路（II类）。（3）对于新修路段最大限度的减少土石方开挖，减少对植被的破坏；老路改建路段，尽量减少房屋拆迁和征用耕地，减少与沿线居民的干扰。（4）灵活运用技术指标，适度控制工程规模和投资规模。项目建设区交通运输条件较好，本项目主线起点与C67县道成平面交叉,兴鹿村及莲花村片区路网较为完善,道路运输利于项目工程的建设。（二）工程任务巫溪县2023-2024年通组公路建设工程（第一批）蒲莲镇兴鹿村、莲花村公路。测设标准参照交通部小交通
6、量农村公路工程设计规范（JTG/T3311-2021）的四级公路（II类）标准执行，设计时速15kmh,路基宽度6米，路面宽6米，路面结构为：ACT3C细粒式沥青混凝土面层（3CnI）+ACT6C中粒式沥青混凝土面层（4Cm）+5%水泥稳定碎石基层+破碎原碎路面底基层（20cm）0该项目属改建公路，路线全长11344m。主线实施起点位于C67县道岔路口，止点位于兴鹿村三岔口，长11234m【K0+000-K11+234。支线一实施起点位于主线岔口，止点位于莲花村村委会，长Ilom【K0+000-K0+110。现状路基宽度约在4.5-6.5m,路面结构为20Cm厚水泥混凝土路面。主线由于公路建成
7、时间较长，路面开始出现破碎板、坑洞、裂缝、路基沉降、空洞等病害，影响行车安全。为进一步加强巩固脱贫攻坚成果，同时也完善蒲莲镇兴鹿村、莲花村片区路网建设需要，故需对本项目进行改建。（三）项目建设的性质及基本要求巫溪县2023-2024年通组公路建设工程（第一批）蒲莲镇兴鹿村、莲花村公路注重于改善山区交通条件。项目所在地集中于海拔400-900m以上的高山地带，建设难度大，资金有限，因此采用交通部小交通量农村公路工程设计规范（JTG/T3311-2021）的四级公路（H类）标准执行，建成后以小型车辆和农用车辆通行为主，设计速度15kmh,局部弯道及回头曲线处限速10kmho（四）主要技术指标1、主
8、要技术指标全县地貌以山地为主，山地占93%；地形东、西、北高而中南部低，绝对高差2657.4米，一般相对高差100O米，属典型的中深切割中山地形。大宁河出境处祝家河海拔139.4米，为全县最低点，东部神农架原始森林山脉主峰阴条岭海拔2796.8米，为重庆市最高点。县境地处中纬度，地处亚热带暖湿季风气候区，四季分明，气候温和，日照充足，温湿适度。（二）水文条件区内以地表水为主，主要由降水产生。大部分的地表水和地下水均达到国家饮用水标。（三）不良地质现象本项目段地处山岭重丘与平原微丘区结合地区，地形起伏较大，土质为粘土与亚粘土及部分砂类土，对该地区地质勘探未见有软土分布，基岩一般埋深较浅，基岩以上
9、的粘土与亚粘土均呈硬塑状，工程地质性质较良好：软弱地基地段较少。因此，对软弱地基处理均可利用沿线弃方及弃方中的片石，采用填石、排水等方法进行处理。五、建设条件本项目附近筑路材料有砂岩片石、块石、料石，数量较多，经过检测后根据实际情况可用于施工中不同结构物材料。（一）地理位置及对外交通巫溪县2023-2024年通组公路建设工程（第一批）蒲莲镇兴鹿村、莲花村公路位于蒲莲镇兴鹿村、莲花村。工程所在地距离巫溪县城约29km。（二）工程的施工特点以及与其他单位的施工协调要求1、施工特点该工程破浇筑工程量大，施工强度高，施工战线短，汛期洪水干扰大，需合理安排施工进度。因考虑到本项目为IFl路改造，故开挖量
10、较小，开挖土石方及由此产生的废(5)充分利用有利地形，绕避不良地质地段。(6)设计上最大限度保护和恢复生态原貌，尽量避免高填深挖，减少废方。三、设计依据的标准、规范本项目勘测设计参照山岭重丘四级公路(H类)工程执行国家规范及地方行业标准，参照执行：1、公路工程技术标准(JTGB01-2014)：2、公路路线设计规范(JTGD20-2017)：3、公路路基设计规范(JTGD30-2015):4、公路排水设计规范(JTGTD33-2012)；5、公路水泥混凝土路面设计规范(JTGTD40-2011)：6、公路水泥混凝土路面施工技术规范(JTGF30-2014)；7、公路桥涵设计通用规范(JTGD6
11、0-2015):8、公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG3362-2018)；9、公路桥涵地基与基础设计规范(JTG3363-2019)；10、公路交通安全设施设计规范(JTGD81-2017)；11、公路软土地基路堤设计与施工技术细则(JTGTD31-02-2013)；12、公路涵洞设计细则(JTGTD65-04-2007)；13、公路交通安全设施设计细则(JTGTD81-2017)；14、小交通量农村公路工程设计规范(JTG/T3311-2021)15、小交通量农村公路工程技术标准(JTG2111-2019)；16、重庆市农村公路建设管理办法(渝交计(2019)121号)等；以
12、上未列出规范、标准同样参照执行。本次设计平面坐标系统：2000国家大地坐标系统。四、沿线自然地理条件(一)地形地貌(一)施工组织、施工期限，主要工程的施工方法、进度及措施1、施工组织根据过去公路建设类似项目的实践经验，应采取招标投标的方式，经过公平竞争，优胜劣汰确定进场施工队伍，是保证工程质量、降低工程造价、按时和提前完工的关键环节之一。组建建设指挥部，对项目进行统一领导和管理，特别是地方政府参与领导管理，将使征地、拆迁、人员安置等前期工作得以顺利开展：同时在组织民工，地方材料的供应，协调关系方面，具有地利方面的权威性，并对确保正常施工也是十分必要的。专职的监理机构，负责行使对各专项工程的质量
13、进行旁站监督、计量与支付，将使各部工程的质量自始至终严格处于受控状态，对确保工程质量非常重要。(1)路基土石方工程路基土石方工程应以机械为主辅以人工施工，挖方路段应尽量布置多个作业点以推土机或挖掘机作业，配以装载机和自卸翻斗车运至填方段填路堤或弃于弃土场。填方路段则以装载机械或推土机伴以平地机找平，碾压密实，施工中根据具体情况，应随时调配各种机械，避免产生窝工现象。施工过程中须加强施工管理、严格工序控制以确保施工质量，同时应利用旱季尽早填筑，以减少路堤施工后沉降量。(2)路基排水及防护工程全线路基排水工程采用浆砌边沟。(3)路面工程为满足路面施工的平整度要求，路面各结构层的施工应由专业队伍承担
14、，基层均应以机械拌和。加强各工序间的合理配合，如路基施工至路床顶面标高并检验合格后，应尽快摊铺路面各结构层，避免路床长期暴露雨水下渗软化路基，造成通车后路面破坏。方较少，首先利用挖方中的石方填筑路基，其余少量废方弃于当地村镇建筑填料弃渣场内，防止水土流失，污染环境。本次设计不包含弃土场设计，弃土场由当地乡镇指定。2、施工协调要求由于施工期间施工单位会影响附近田地，交通运输需从现有建筑物区穿过，要求业主、施工单位与当地政府及居民协调好，保证施工不受影响。3、主要建筑材料的来源、水、电和施工通信条件(1)建筑材料的来源及供应条件片(块)石料：本工程所在地沿线其原岩多为灰岩、白云质灰岩，该类岩石饱和
