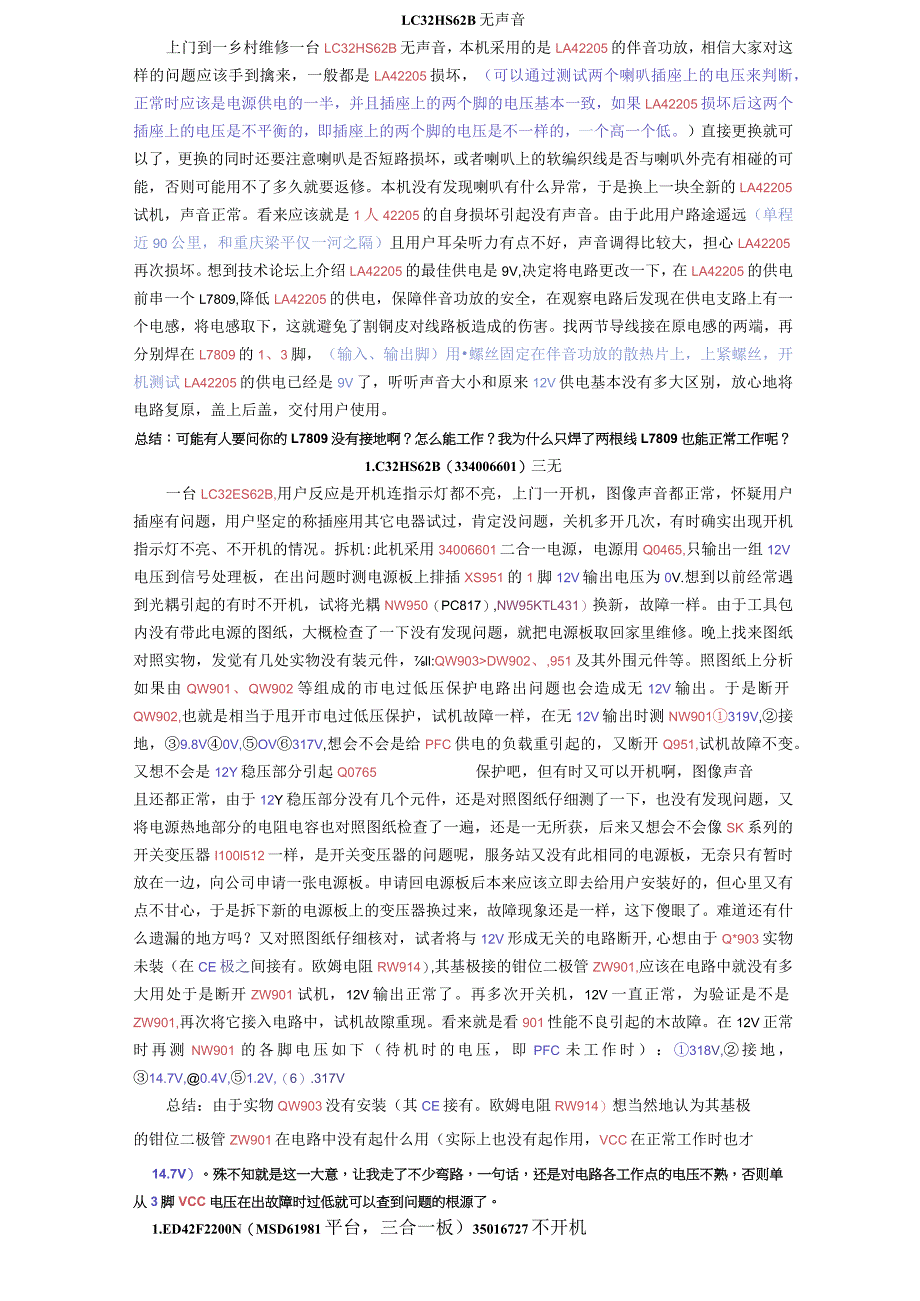

1、LC32HS62B无声音上门到一乡村维修一台LC32HS62B无声音,本机采用的是LA42205的伴音功放,相信大家对这样的问题应该手到擒来,一般都是LA42205损坏,(可以通过测试两个喇叭插座上的电压来判断,正常时应该是电源供电的一半,并且插座上的两个脚的电压基本一致,如果LA42205损坏后这两个插座上的电压是不平衡的,即插座上的两个脚的电压是不一样的,一个高一个低。)直接更换就可以了,更换的同时还要注意喇叭是否短路损坏,或者喇叭上的软编织线是否与喇叭外壳有相碰的可能,否则可能用不了多久就要返修。本机没有发现喇叭有什么异常,于是换上一块全新的LA42205试机,声音正常。看来应该就是1人

2、42205的自身损坏引起没有声音。由于此用户路途遥远(单程近90公里,和重庆梁平仅一河之隔)且用户耳朵听力有点不好,声音调得比较大,担心LA42205再次损坏。想到技术论坛上介绍LA42205的最佳供电是9V,决定将电路更改一下,在LA42205的供电前串一个L7809,降低LA42205的供电,保障伴音功放的安全,在观察电路后发现在供电支路上有一个电感,将电感取下,这就避免了割铜皮对线路板造成的伤害。找两节导线接在原电感的两端,再分别焊在L7809的1、3脚,(输入、输出脚)用螺丝固定在伴音功放的散热片上,上紧螺丝,开机测试LA42205的供电已经是9V了,听听声音大小和原来12V供电基本没

3、有多大区别,放心地将电路复原,盖上后盖,交付用户使用。总结:可能有人要问你的L7809没有接地啊?怎么能工作?我为什么只焊了两根线L7809也能正常工作呢?1.C32HS62B(334006601)三无一台LC32ES62B,用户反应是开机连指示灯都不亮,上门一开机,图像声音都正常,怀疑用户插座有问题,用户坚定的称插座用其它电器试过,肯定没问题,关机多开几次,有时确实出现开机指示灯不亮、不开机的情况。拆机:此机采用34006601二合一电源,电源用Q0465,只输出一组12V电压到信号处理板,在出问题时测电源板上排插XS951的1脚12V输出电压为0V.想到以前经常遇到光耦引起的有时不开机,试

4、将光耦NW950(PC817),NW95KTL431)换新,故障一样。由于工具包内没有带此电源的图纸,大概检查了一下没有发现问题,就把电源板取回家里维修。晚上找来图纸对照实物,发觉有几处实物没有装元件,ll:QW903DW902、,951及其外围元件等。照图纸上分析如果由QW901、QW902等组成的市电过低压保护电路出问题也会造成无12V输出。于是断开QW902,也就是相当于甩开市电过低压保护,试机故障一样,在无12V输出时测NW901319V,接地,9.8V0V,OV317V,想会不会是给PFC供电的负载重引起的,又断开Q951,试机故障不变。又想不会是12Y稳压部分引起Q0765保护吧,

5、但有时又可以开机啊,图像声音且还都正常,由于12Y稳压部分没有几个元件,还是对照图纸仔细测了一下,也没有发现问题,又将电源热地部分的电阻电容也对照图纸检查了一遍,还是一无所获,后来又想会不会像SK系列的开关变压器I100l512一样,是开关变压器的问题呢,服务站又没有此相同的电源板,无奈只有暂时放在一边,向公司申请一张电源板。申请回电源板后本来应该立即去给用户安装好的,但心里又有点不甘心,于是拆下新的电源板上的变压器换过来,故障现象还是一样,这下傻眼了。难道还有什么遗漏的地方吗?又对照图纸仔细核对,试者将与12V形成无关的电路断开,心想由于Q*903实物未装(在CE极之间接有。欧姆电阻RW91

6、4),其基极接的钳位二极管ZW901,应该在电路中就没有多大用处于是断开ZW901试机,12V输出正常了。再多次开关机,12V一直正常,为验证是不是ZW901,再次将它接入电路中,试机故隙重现。看来就是看901性能不良引起的木故障。在12V正常时再测NW901的各脚电压如下(待机时的电压,即PFC未工作时):318V,接地,14.7V,0.4V,1.2V,(6).317V总结:由于实物QW903没有安装(其CE接有。欧姆电阻RW914)想当然地认为其基极的钳位二极管ZW901在电路中没有起什么用(实际上也没有起作用,VCC在正常工作时也才14.7V)。殊不知就是这一大意,让我走了不少弯路,一句

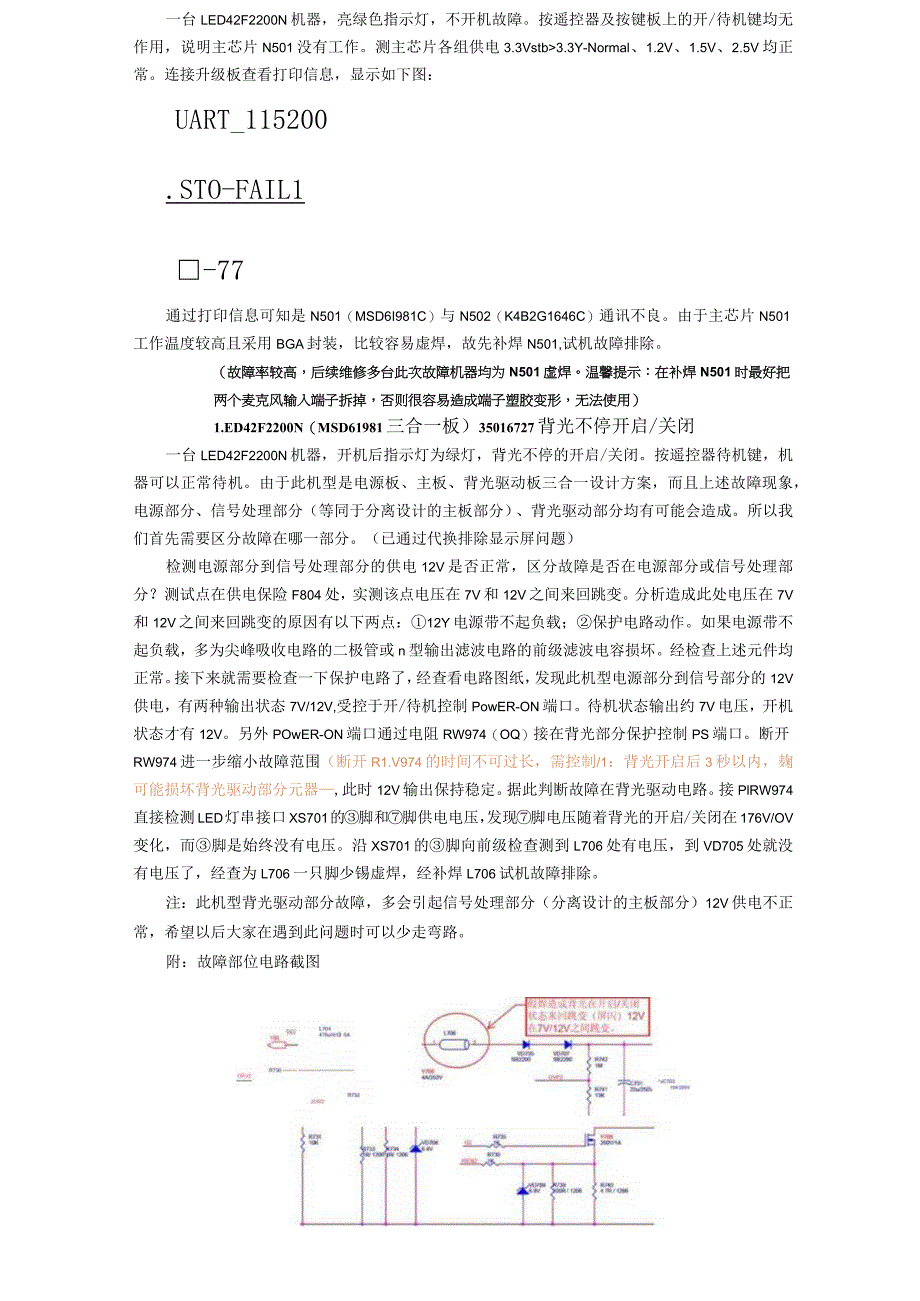

7、话,还是对电路各工作点的电压不熟,否则单从3脚VCC电压在出故障时过低就可以查到问题的根源了。1.ED42F2200N(MSD61981平台,三合一板)35016727不开机一台LED42F2200N机器,亮绿色指示灯,不开机故障。按遥控器及按键板上的开/待机键均无作用,说明主芯片N501没有工作。测主芯片各组供电3.3Vstb3.3Y-Normal、1.2V、1.5V、2.5V均正常。连接升级板查看打印信息,显示如下图:UART_115200.STO-FAIL1-77通过打印信息可知是N501(MSD6I981C)与N502(K4B2G1646C)通讯不良。由于主芯片N501工作温度较高且采

8、用BGA封装,比较容易虚焊,故先补焊N501,试机故障排除。(故障率较高,后续维修多台此次故障机器均为N501虚焊。温馨提示:在补焊N501时最好把两个麦克风输入端子拆掉,否则很容易造成端子塑胶变形,无法使用)1.ED42F2200N(MSD61981三合一板)35016727背光不停开启/关闭一台LED42F2200N机器,开机后指示灯为绿灯,背光不停的开启/关闭。按遥控器待机键,机器可以正常待机。由于此机型是电源板、主板、背光驱动板三合一设计方案,而且上述故障现象,电源部分、信号处理部分(等同于分离设计的主板部分)、背光驱动部分均有可能会造成。所以我们首先需要区分故障在哪一部分。(已通过代

9、换排除显示屏问题)检测电源部分到信号处理部分的供电12V是否正常,区分故障是否在电源部分或信号处理部分?测试点在供电保险F804处,实测该点电压在7V和12V之间来回跳变。分析造成此处电压在7V和12V之间来回跳变的原因有以下两点:12Y电源带不起负载;保护电路动作。如果电源带不起负载,多为尖峰吸收电路的二极管或n型输出滤波电路的前级滤波电容损坏。经检查上述元件均正常。接下来就需要检查一下保护电路了,经查看电路图纸,发现此机型电源部分到信号部分的12V供电,有两种输出状态7V/12V,受控于开/待机控制PowER-ON端口。待机状态输出约7V电压,开机状态才有12V。另外POwER-ON端口通

10、过电阻RW974(OQ)接在背光部分保护控制PS端口。断开RW974进一步缩小故障范围(断开R1.V974的时间不可过长,需控制/1:背光开启后3秒以内,麹可能损坏背光驱动部分元器,此时12V输出保持稳定。据此判断故障在背光驱动电路。接PlRW974直接检测LED灯串接口XS701的脚和脚供电电压,发现脚电压随着背光的开启/关闭在176V/OV变化,而脚是始终没有电压。沿XS701的脚向前级检查测到L706处有电压,到VD705处就没有电压了,经查为L706一只脚少锡虚焊,经补焊L706试机故障排除。注:此机型背光驱动部分故障,多会引起信号处理部分(分离设计的主板部分)12V供电不正常,希望以

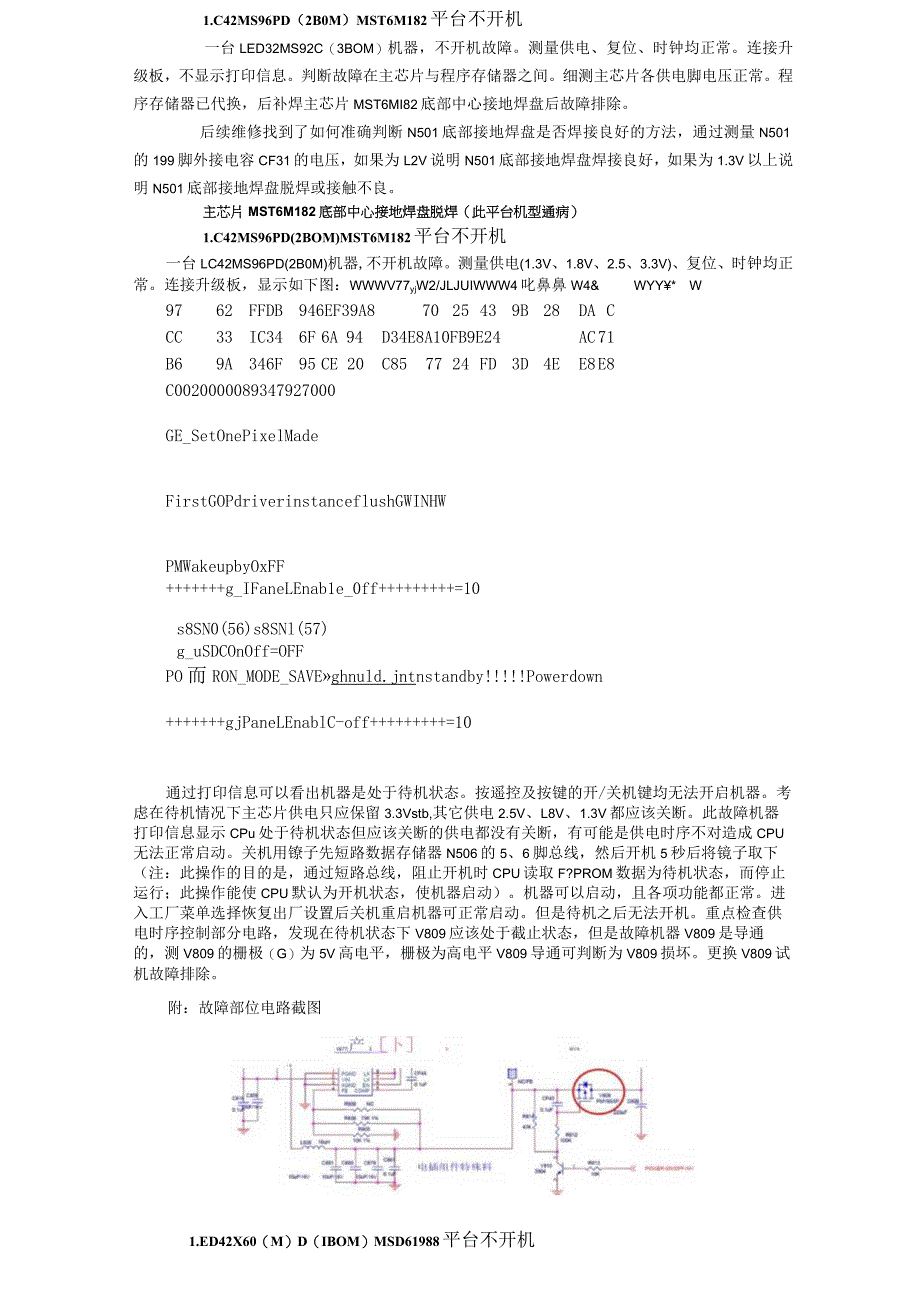

11、后大家在遇到此问题时可以少走弯路。附:故障部位电路截图1.C42MS96PD(2B0M)MST6M182平台不开机一台LED32MS92C(3BOM)机器,不开机故障。测量供电、复位、时钟均正常。连接升级板,不显示打印信息。判断故障在主芯片与程序存储器之间。细测主芯片各供电脚电压正常。程序存储器已代换,后补焊主芯片MST6MI82底部中心接地焊盘后故障排除。后续维修找到了如何准确判断N501底部接地焊盘是否焊接良好的方法,通过测量N501的199脚外接电容CF31的电压,如果为L2V说明N501底部接地焊盘焊接良好,如果为1.3V以上说明N501底部接地焊盘脱焊或接触不良。主芯片MST6M18

12、2底部中心接地焊盘脱焊(此平台机型通病)1.C42MS96PD(2BOM)MST6M182平台不开机一台LC42MS96PD(2B0M)机器,不开机故障。测量供电(1.3V、1.8V、2.5、3.3V)、复位、时钟均正常。连接升级板,显示如下图:WWWV77yjW2/JLJUIWWW4叱鼻鼻W4&WYY*W9762FFDB946EF39A87025439B28DACCC33IC346F6A94D34E8A10FB9E24AC71B69A346F95CE20C857724FD3D4EE8E8C0020000089347927000GE_SetOnePixelMadeFirstGOPdriveri

13、nstanceflushGWINHWPMWakeupbyOxFF+g_IFaneLEnab1e_0ff+=10s8SN0(56)s8SNl(57)g_uSDCOnOff=OFFPO而RON_MODE_SAVEghnuld.jntnstandby!Powerdown+gjPaneLEnablC-off+=10通过打印信息可以看出机器是处于待机状态。按遥控及按键的开/关机键均无法开启机器。考虑在待机情况下主芯片供电只应保留3.3Vstb,其它供电2.5V、L8V、1.3V都应该关断。此故障机器打印信息显示CPu处于待机状态但应该关断的供电都没有关断,有可能是供电时序不对造成CPU无法正常启动。关机

14、用镣子先短路数据存储器N506的5、6脚总线,然后开机5秒后将镜子取下(注:此操作的目的是,通过短路总线,阻止开机时CPU读取F?PROM数据为待机状态,而停止运行;此操作能使CPU默认为开机状态,使机器启动)。机器可以启动,且各项功能都正常。进入工厂菜单选择恢复出厂设置后关机重启机器可正常启动。但是待机之后无法开机。重点检查供电时序控制部分电路,发现在待机状态下V809应该处于截止状态,但是故障机器V809是导通的,测V809的栅极(G)为5V高电平,栅极为高电平V809导通可判断为V809损坏。更换V809试机故障排除。附:故障部位电路截图1.ED42X60(M)D(IBOM)MSD619

15、88平台不开机一台LED42X6000D机器,开机三无。测主芯片各组供电3.3Vstb3V3_NormaK1.26V、2.5V均正常。连接升级板查看打印信息,打印信息无法显示。判断是主芯片N501(MSD6I988)没有工作。测主芯片复位信号即N516(AP810)的2脚为3.3V高电平,N516正常情况是上电200MS左右为高电平脉冲,然后一直保持低电平。很明显N516损坏,更换N516故障排除。1.ED32HS11(IBOM)MST739平台自动开/关机一台LED32HS11机器,接通电源后不停的自动开/关机,关机时有关机提示语“电视即将进入待机模式,请在提示语消失后断电”根据故障现象判断

16、是按键控制部分电路故障。拔掉按键、遥控排插XS644,故障依旧,可以确定是主板故障。测主板排插XS644的脚按键信号电压为OV(正常应该为3.3V),关机测该点对地阻值,发现已经对地短路。由于该脚直接与N501(MST739)的130脚相连接,此时只有怀疑N501不良了,更换N501故障排除。(本系列机型通病,后续已维修多台此故障机器)后续遇到几台此故障机器,更换N501(MST739)后故障可以排除,但是到线体老化煲机数小时又出现相同故障。经过测量为N501(MST739)的按键输入脚再次对地短路,更换N501到线体老化煲机,还是会损坏N501。考虑老是损坏N501,可能电路需要改进。试在按键输入
