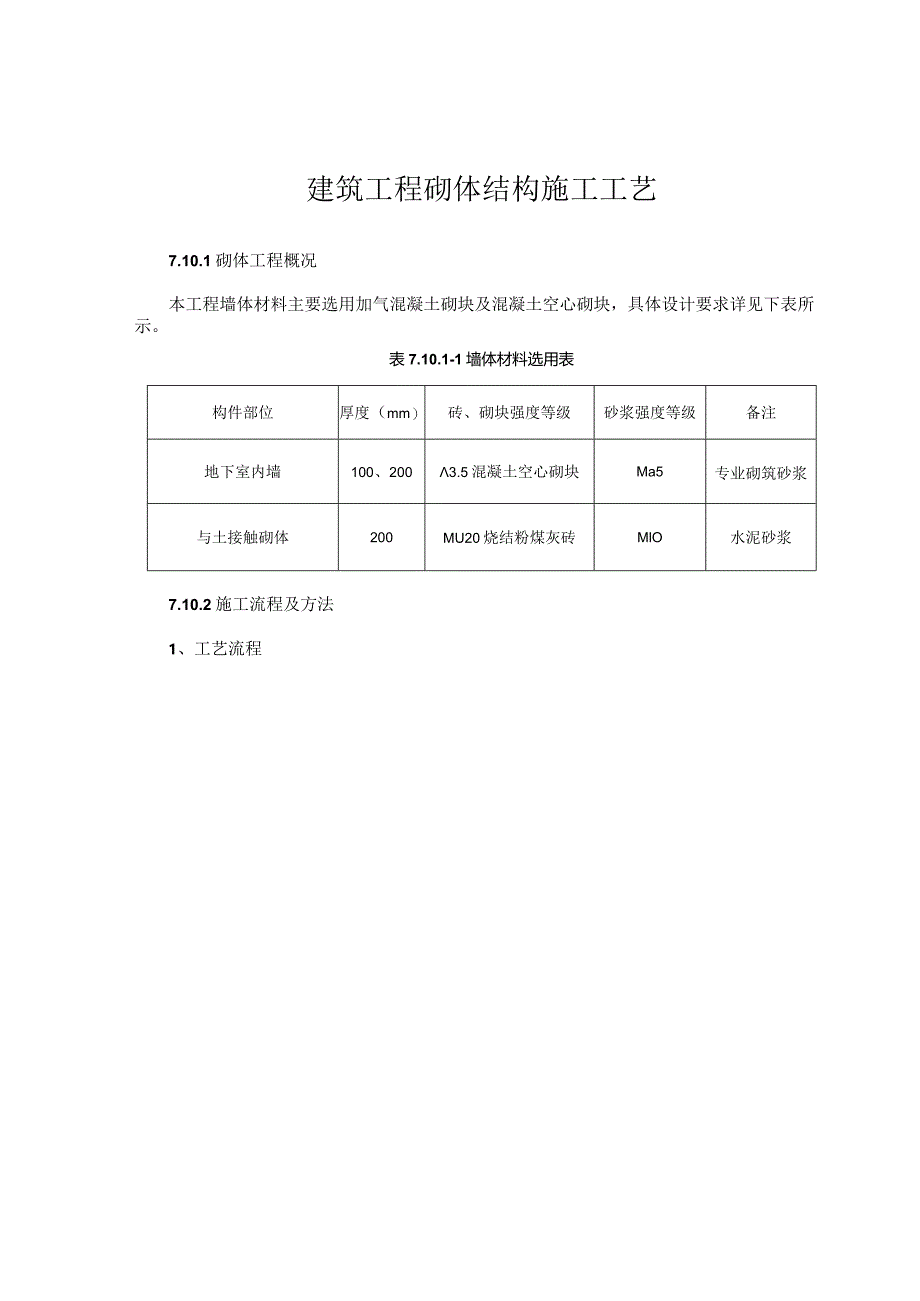

1、建筑工程砌体结构施工工艺7.10.1砌体工程概况本工程墙体材料主要选用加气混凝土砌块及混凝土空心砌块，具体设计要求详见下表所示。表7.10.1-1墙体材料选用表构件部位厚度（mm）砖、砌块强度等级砂浆强度等级备注地下室内墙100、2003.5混凝土空心砌块Ma5专业砌筑砂浆与土接触砌体200MU20烧结粉煤灰砖MlO水泥砂浆7.10.2施工流程及方法1、工艺流程泌Q放线制定材料进场计划培体砌V留洞没n加浆勾缝、清理塔而构造柱支模封闭J过梁、构造柱混凝浇筑,斜顶砖砌筑图7.10.2-1砌体工程施工流程图2、操作工艺1）选砖和排砖选砖：挑选砌块，进行尺寸和外观检查，有缺陷的砌块应注意有选择性的使用
2、。依据门窗洞口线以及相应控制线等，按照排砖图在工作面试排，砌块应尽量采用主规格整砖组砌，不许砍破。准确无误经质检认可后方可正式砌筑。排成原则：多用整块砌块，尽量减少半砖的使用量。2）砌筑墙体组砌方法砌筑采用对空错缝组砌方法，砌块上下错缝，相互搭接，搭接长度应为主砌块的一半；当墙体的个别部位不能保证此项规定时，应在灰缝中每批设置拉结钢筋，且竖向通缝不得超过两皮小砌块。墙体应轴线,标高准确，墙面平整洁净，水平灰缝厚度和竖向灰缝宽度宜为10mm,且不应大于12mm或小于8mm0灰缝应横平竖直、深浅一致、搭接平顺、光滑密实。不得有瞎缝、假缝、透明缝。墙体无裂缝、无渗漏。水平灰缝采用坐浆法铺浆且一次铺浆

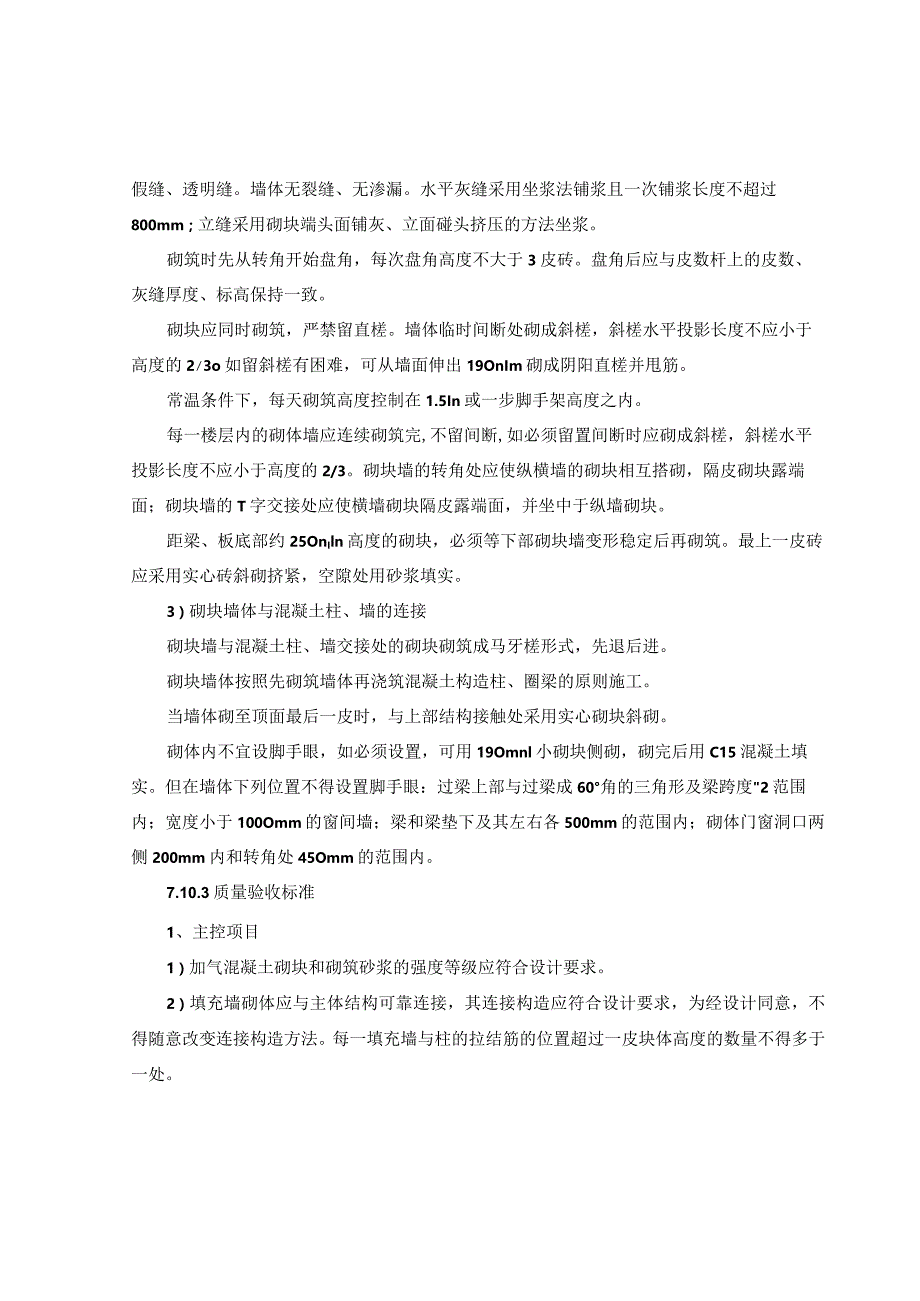

3、长度不超过800mm；立缝采用砌块端头面铺灰、立面碰头挤压的方法坐浆。砌筑时先从转角开始盘角，每次盘角高度不大于3皮砖。盘角后应与皮数杆上的皮数、灰缝厚度、标高保持一致。砌块应同时砌筑，严禁留直槎。墙体临时间断处砌成斜槎，斜槎水平投影长度不应小于高度的23o如留斜槎有困难，可从墙面伸出19OnIm砌成阴阳直槎并甩筋。常温条件下，每天砌筑高度控制在1.5In或一步脚手架高度之内。每一楼层内的砌体墙应连续砌筑完,不留间断,如必须留置间断时应砌成斜槎，斜槎水平投影长度不应小于高度的2/3。砌块墙的转角处应使纵横墙的砌块相互搭砌，隔皮砌块露端面；砌块墙的T字交接处应使横墙砌块隔皮露端面，并坐中于纵墙砌
4、块。距梁、板底部约25OnIln高度的砌块，必须等下部砌块墙变形稳定后再砌筑。最上一皮砖应采用实心砖斜砌挤紧，空隙处用砂浆填实。3）砌块墙体与混凝土柱、墙的连接砌块墙与混凝土柱、墙交接处的砌块砌筑成马牙槎形式，先退后进。砌块墙体按照先砌筑墙体再浇筑混凝土构造柱、圈梁的原则施工。当墙体砌至顶面最后一皮时，与上部结构接触处采用实心砌块斜砌。砌体内不宜设脚手眼，如必须设置，可用19Omnl小砌块侧砌，砌完后用C15混凝土填实。但在墙体下列位置不得设置脚手眼：过梁上部与过梁成60角的三角形及梁跨度2范围内；宽度小于100Omm的窗间墙；梁和梁垫下及其左右各500mm的范围内；砌体门窗洞口两侧200mm
5、内和转角处45Omm的范围内。7.10.3质量验收标准1、主控项目1）加气混凝土砌块和砌筑砂浆的强度等级应符合设计要求。2）填充墙砌体应与主体结构可靠连接，其连接构造应符合设计要求，为经设计同意，不得随意改变连接构造方法。每一填充墙与柱的拉结筋的位置超过一皮块体高度的数量不得多于一处。3）填充墙与承重墙、柱、梁的连接钢筋，当采用化学植筋的连接方式，应进行实体检测。2、一般项目D填充墙砌体尺寸、位置的允许偏差及检验方法应符合下表的规定。表7.10.3-1填充墙砌体尺寸、位置的允许偏差及检验方法项次项目允许偏差（mm）检查方法1轴线位置IO用尺检查垂直度3m5用2m托线板或吊线、尺检查3m102表面平整度8用2m靠尺和楔形塞尺检查3门窗洞口高、宽（后塞口）10用尺检查4外墙上、下窗口偏移20用经纬仪或吊线检查2）加气混凝土砌体水平灰缝应为812mm,砂浆应饱满，灰缝平直通顺，立缝用砂浆填实。砂浆饱满度及检验方法见下表。表7.10.3-2砂浆饱满度及检验方法砌体分类灰缝饱满度及要求检验方法加气混凝水平80%采用百格网检查块材底面砂土砌块垂直80%浆的粘结痕迹面积3）转角处严禁留直槎，其他部位应留斜槎。4）拉结筋、构造柱、水平圈梁、钢筋混凝土带均符合设计要求。5）各种预埋件符合规定要求。
