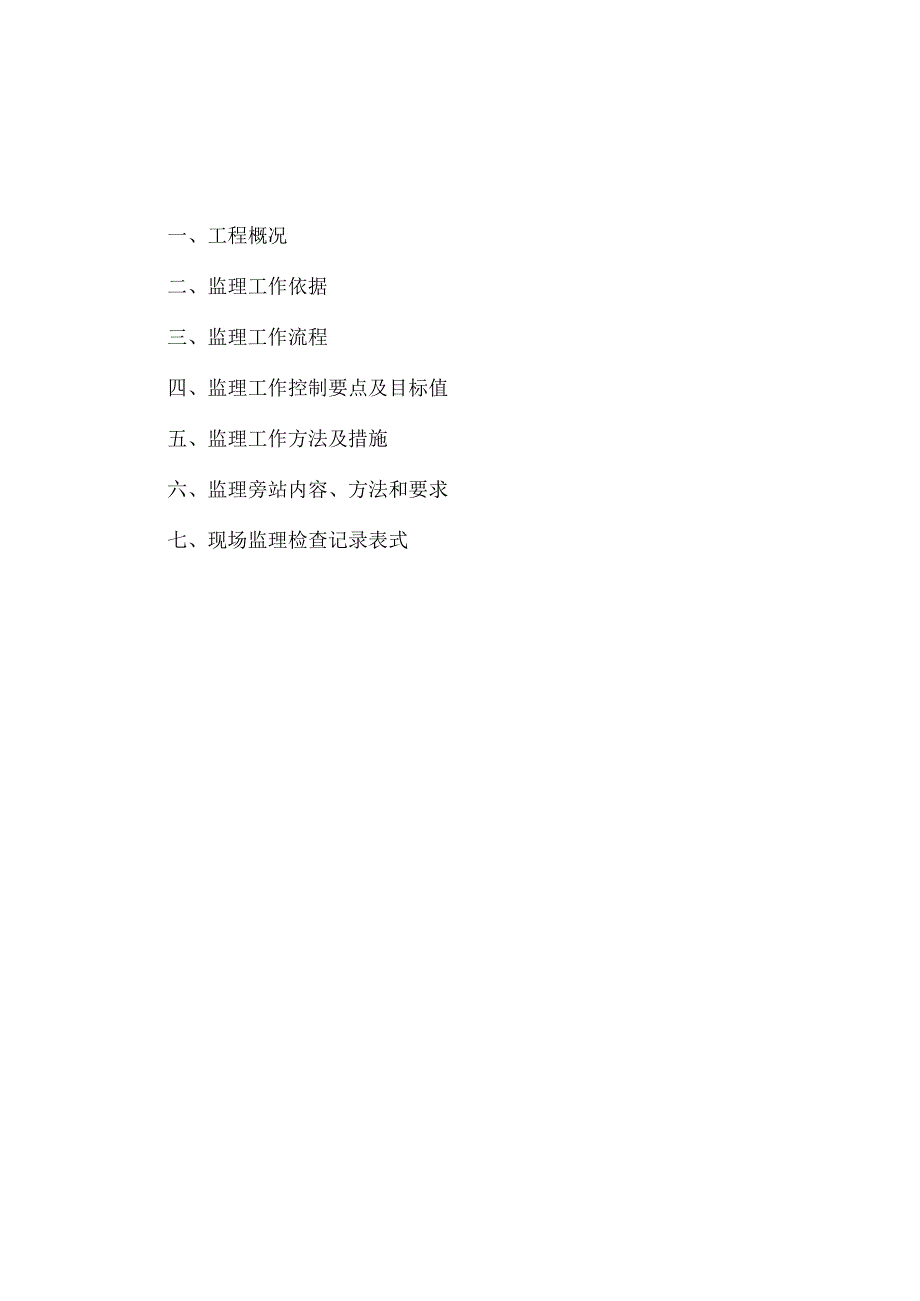

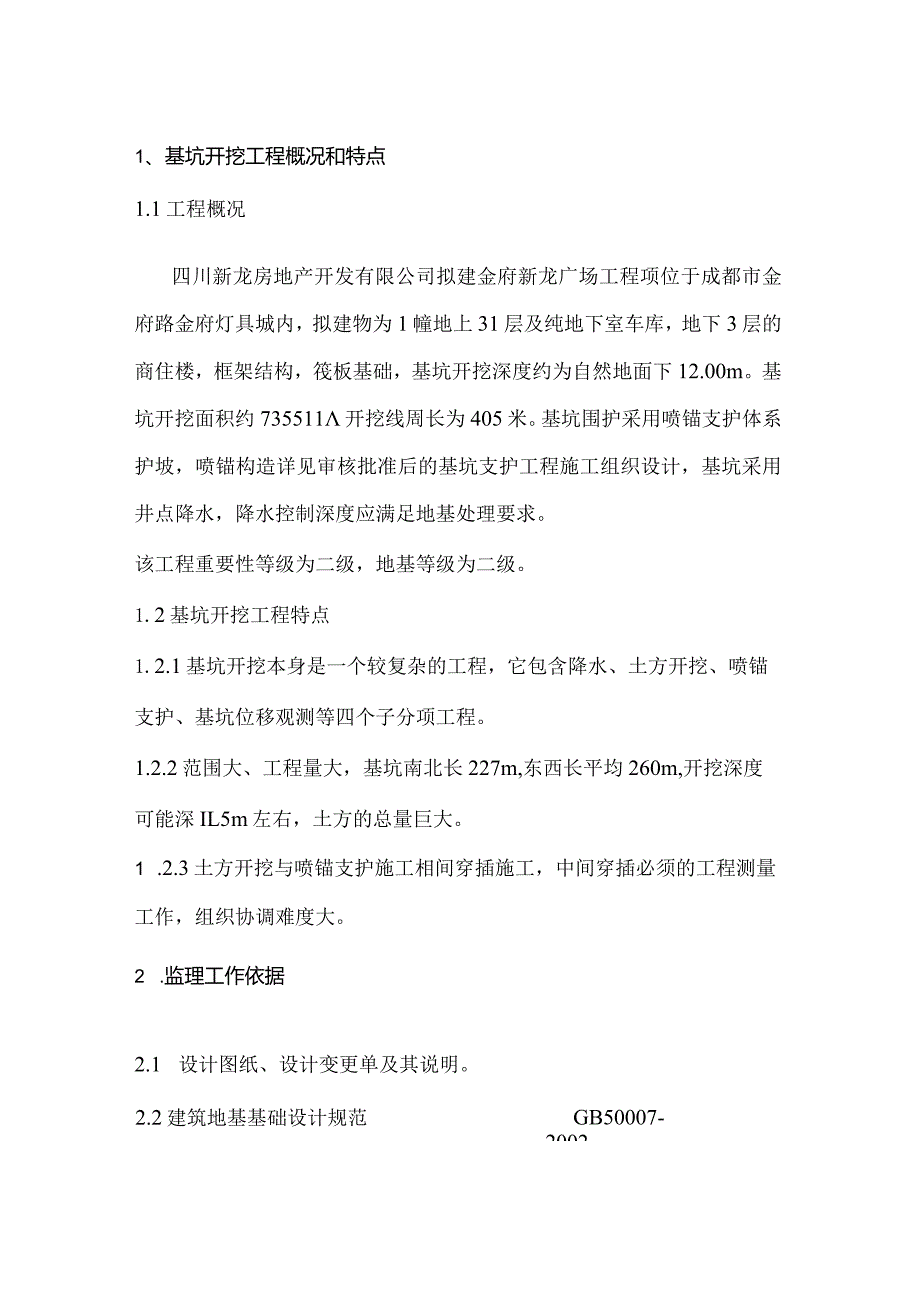

1、一、工程概况二、监理工作依据三、监理工作流程四、监理工作控制要点及目标值五、监理工作方法及措施六、监理旁站内容、方法和要求七、现场监理检查记录表式1、基坑开挖工程概况和特点1.1工程概况四川新龙房地产开发有限公司拟建金府新龙广场工程项位于成都市金府路金府灯具城内，拟建物为1幢地上31层及纯地下室车库，地下3层的商住楼，框架结构，筏板基础，基坑开挖深度约为自然地面下12.00m。基坑开挖面积约735511开挖线周长为405米。基坑围护采用喷锚支护体系护坡，喷锚构造详见审核批准后的基坑支护工程施工组织设计，基坑采用井点降水，降水控制深度应满足地基处理要求。该工程重要性等级为二级，地基等级为二级。1

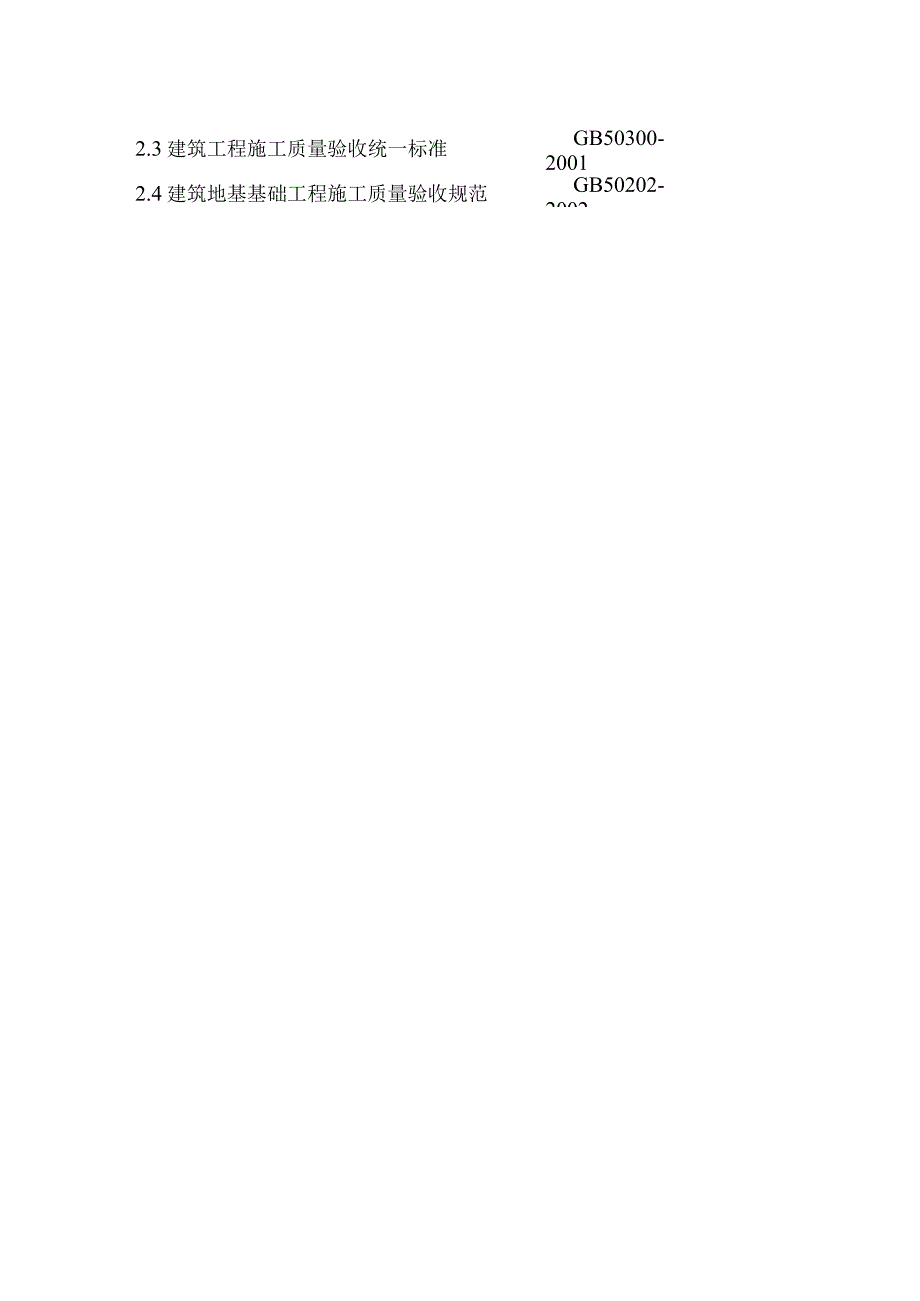

2、.2基坑开挖工程特点1.2.1基坑开挖本身是一个较复杂的工程，它包含降水、土方开挖、喷锚支护、基坑位移观测等四个子分项工程。1.2.2范围大、工程量大，基坑南北长227m,东西长平均260m,开挖深度可能深IL5m左右，土方的总量巨大。1 .2.3土方开挖与喷锚支护施工相间穿插施工，中间穿插必须的工程测量工作，组织协调难度大。2 .监理工作依据2.1 设计图纸、设计变更单及其说明。2.2建筑地基基础设计规范GB50007-20022.3建筑工程施工质量验收统一标准GB50300-20012.4建筑地基基础工程施工质量验收规范GB50202-20022.5混凝土结构设计规范GB50010-200
3、22.6建筑基坑支护技术规范JGJ120-992.7混凝土结构工程施工质量验收规范GB50204-20022.8混凝土外加剂GB80762.9混凝土外加剂应用技术规范GB501192.10建筑边坡工程技术规范GB50330-20022.11工程建设标准强制性条文（房屋建筑部分）2002版2.12成都市建筑工程深基坑施工安全管理暂行办法川建2002-7122.13建筑施工安全检查标准JGJ59-992.14建筑工程施工现场供用电安全规范GB50194-932.15工程测量规范GB5026-932.16建筑与市政降水工程技术规范JGJ/T111-982.17民用建筑可靠性鉴定标准GB50292-9
4、93.监理工作流程3.1工序质量监理控制程序3.2钢筋质量控制程序3.3混凝土工程控制程序4.监理工作控制要点及目标值4.1基坑降水4.1.1管井结构控制：按审定的降水施工方案控制管井内径、滤水管总长。4.1.2成井质量控制：成孔过程中要求保持孔内泥浆高度防止垮孔，成井要求圆整垂直（井斜率WO.5%）,井管对接处焊接牢固，回填研石规格满足方案要求（原则：粒径48mm;填至井口以下3m处）；井深（吊线法检查）达到设计要求（成井后施工单位必须通知监理全数检测）。1.1.1 1.3严控关键工序一一洗井，保证出水含砂率不超标（1/10000）。要求活塞、空压机联合洗井，每井活塞洗井不少于2次，每次抽活
5、塞不少于2小时；空压机洗井不少于2个台班。成井后下泵管时必须通知监理旁站监督。4.1.4 强化施工用电安全制度，严防用电安全事故发生，督促应急供电系统的设备点检以备急需。4.1.5 水位观测：要求按审定的施工方案设置观测点，从开始抽水的初次观测至整个降水工作结束。4.1.6 沉降观察：在整个降水过程中及时收集业主指定的观测单位对相邻建筑物、构筑物的沉降、倾斜观测成果，并及时反馈业主。4.2土方开挖：4.2.1审核施工单位提交的基坑土方开挖方案。4.2.2检查基坑开挖的开工条件，包括人员、机械、技术、周边环境等方面的准备工作，以及协助办理政府部门的相关手续。4.2.3土方开挖前先检查施工平面和高
6、程基准点是否由建设单位书面通知，测量用仪器精度是否满足规程要求，且应经校验并在有效期内。4.2.4督促施工单位按照批准的施工测量方案进行施工，自检合格再提交报验单（附测量成果）送监理部审查合格后才能实施开挖工作。4.2.5在土方开挖过程中，监理应经常复核平面位置、水平标高和边坡等是否符合设计要求，检查平面控制和水平点是否正确。4.2.6土方分层开挖，须控制开挖深度，达到预计的标高，便于喷锚支护施工。4.2.7 现场按审定施工组织设计按层分批作碎和水泥浆试块，同条件养护、试压（必要时采用现场回弹测试强度），必须保证在支系统的税和灌浆用水泥浆强度达到80%的设计强度后进行下层土方开挖。4.2.8
7、开挖时应采取切实措施，避免挖掘机、重型运输车辆碰撞或碾压已施工的立柱桩、围梁、支撑梁。保证支撑体系的质量和安全。同时协调土方施工单位加强运输车辆指挥避免发生交通安全事故。4.2.9 2.9土方开挖时间长，须做好基坑内的排水明沟和集水井，及时排除积水。4.2.10在穿越砂层时做好临时支护。4.2.11对施工中可能出现的管涌，基坑内大量积水或塌方等险情需督促施工单位作好紧急应对措施。并作好设备和材料的准备。4.2.12基坑周围的5米范围内堆载不得超过15Kpa,挖土机不得直接在支撑上行走。4.2. 13组织场内的挖土顺序，行车路线，保证土方开挖有序进行。4.2.14基坑土层开挖深度，应保留30Om
8、m厚原基土，用人工挖除平整。防止坑底土扰动。4.2.15方开挖的监测问题详见4.4条4.3喷锚支护4.3.1严格执行锚管、水泥、砂、石等原材料进场复验报审制度。4. 3.2彻底清理壁面、控制基层质量，保证碎墙面与基坑壁面牢固粘接。4.3. 3工法质量监理要点按审定的施工组织设计控制锚管壁厚、入土长度和倾角及张力；控制喷射砂的强度等级、水灰比、厚度；控制锚管初始灌浆时间（碎强度达到设计值的80%）和灌浆压力（0.5Mpa左右）；控制钢筋网片的保护层厚度；控制灌浆后第二层土方开挖时间。4.3.4喷射碎监理见证按现行施工规范现场制作试块。4.4工程观测预警4.4.1本工程基坑壹级，其降水和土方开挖对
9、相邻建筑和坑壁稳定性有很大影响。故必须建立必要的变形观测预警制度，认真执行确保工程安全。4.4.2相邻建筑物、构筑物沉降倾斜报警特征：建筑物的不均匀沉降大于现行建筑物地基基础设计规范允许值。面建筑物倾斜连续三日出现大于0.0001Hdo建筑物砌体部分出现宽度3mm的变形裂缝凡发生以上情况之一均应立即报警并启动应急方案。4.4.3基坑支护（或其后土体）位移观测报警特征最大水平位移大于基坑开挖深度的1/200(1/300)水平位移速度连续三日大于3mmd(2mmd)锚杆出现应力聚增、压屈、断裂、松驰或拔出的迹象基坑底或周围土体出现可能导致剪力破坏的迹象如流沙、涌土、隆起、陷落等。凡发生上述现象之一
10、均应及时报警并启动应急方案。4.4.4变形观测工作制度在降水和土方开挖过程中对相邻建筑物、构筑物的沉降、倾斜观察和坑壁位移观测原则每天均应进行。面基坑大面积开挖到设计标高且坑壁位移稳定后若无突发诱因要求对坑壁位移3d测。降水井水位稳定后2月内每15d观测一次，2月后每1月观测一次直至降水工程结束。4.5人工挖孔护壁桩4.5.1人工挖孔桩的特点由于桩数量较大，为避免相互影响，严格控制桩位及施工顺序，将成为本工程施工监理的关键工作。桩距较密，控制桩径、护壁厚度和桩身垂直度成为监理工作的重点。多数桩身穿过较厚的砂层和稍密卵石层，而且在地下水位以下施工，有效地人工降水成为保证工程正常施工的必要措施，在
11、监理过程要注意一旦流沙、涌泥等不良地质情况出现要有及时、正确的处理对策。如遇雨天，场内的交通运困难，工期要求紧，施工难度较大。4.5.2人工挖孔桩质量控制标准X程项目目标分项项目管理点设置规范控制标准对策措施检查工具及检查方法人工挖孔桩钢筋笼绑扎正确，桩位准确，桩体垂直，桩孔直径满足要求，混凝土强度达标钢筋笼主筋间距钢筋规格、间距、长度、钢筋笼直径正确，绑扎牢固IOmm主筋、箍筋集中断料、箍筋采用固定台模成型，每个钢筋笼采用定位箍，统一配料绑扎。尺量检查钢筋笼螺旋箍间距20mm钢筋笼直径+IOnim钢筋笼长度100mm主筋保护层士1Omm桩的位置偏移垂直于桩基中心线桩位准确，桩体垂直，桩径满足
12、50mm复查桩位，定出各桩的中心I字线、吊直、放桩外径线，每步挖土、支模要求校正.拉线和尺量检查沿桩基中心线150mm桩孔直径50un尺量检查桩孔垂直度H0.5%吊线和尺量混凝土强度混凝土强度达到设计要求符合设计要求合理试配，加强现场混凝土搅拌的计量管理，所有材料要求过秤，严格执行配合比，施工中要振捣密实。压力机检查注：1、桩径允许偏差的负值指个别断面。2、H为桩孔长度。4.5.3、人工挖孔桩工艺质量管理办法及对策施工准备操作工艺质量标准成品保护应注意的质量问题材料：1.分步挖土：由各桩的十保证项目：L钢筋笼在制作、1.孔底土清L混凝土：桩混凝字中心线找中、吊直、放1.灌筑的混凝土强运输和安装
13、过程理不净，被扰士等级为C25;护桩外径线（在浇第一步护度及其原材料必须中，应采取措施防动。壁混凝土等级为：壁时，在护壁上埋入铁符合设计要求和施止变形，放入钻孔2.钢筋笼绑C25;垫层混凝土等钉，做中心线标志），利工规范的规定。时应有保护垫块扎不符合要级为：C15用“三木搭”人工分步挖2.桩深必须符合设或垫板。求。4.钢筋：品种和规土（每步深度1m）,上小计要求，桩底土清理2.钢筋笼入孔时3.钢筋笼变格符合设计规定，下大，保证混凝土护壁厚干净。不得碰撞孔壁，灌形并有出厂合格证或度IOCInO3.实际浇筑混凝土混凝土时应将其4.桩身混凝试验报告。2.分步支模：随挖土随支量严禁小于计算体固定。土有
