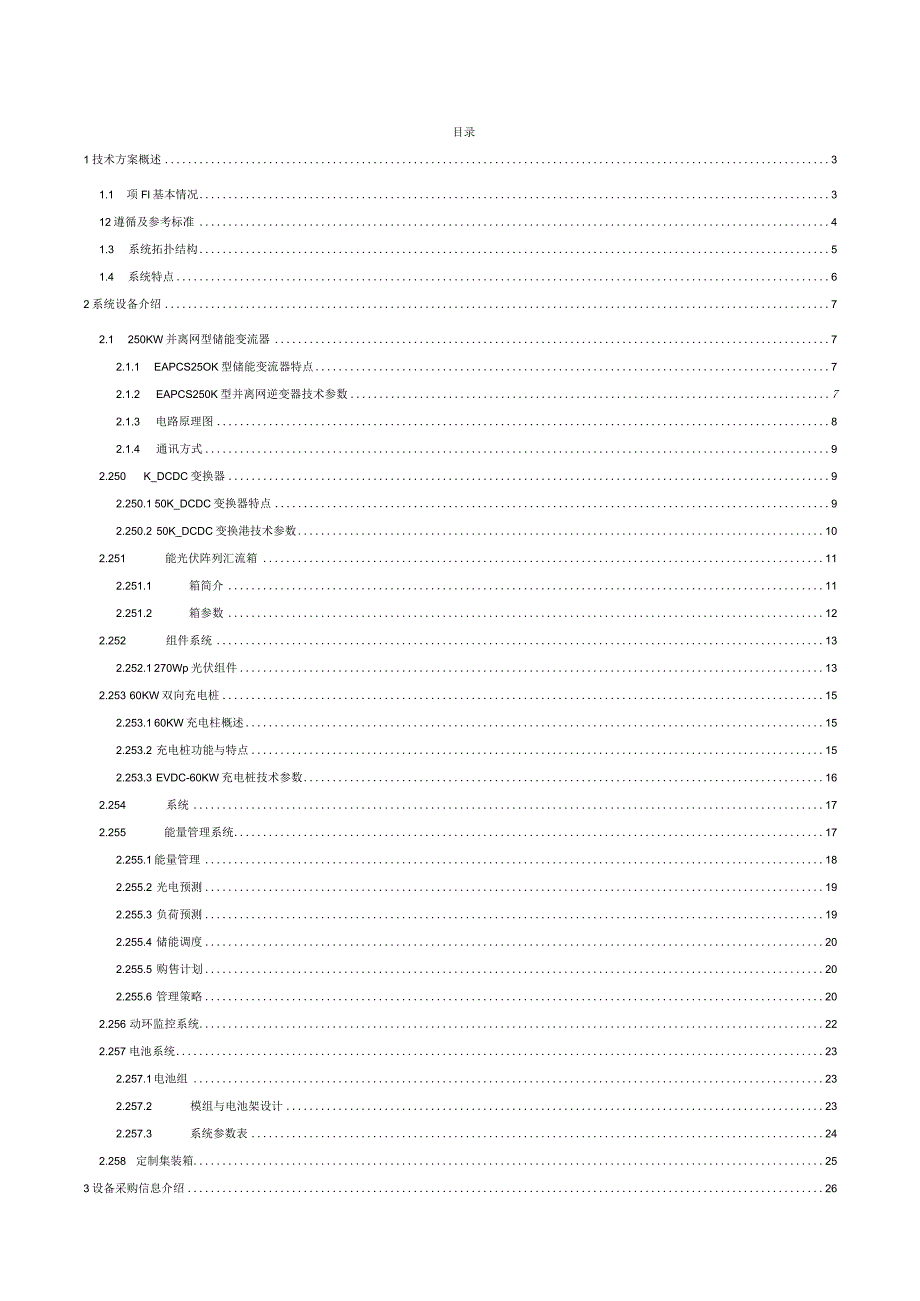

1、光伏储能一体化充电站设计方案拟制:审阅:批准:目录1技术方案概述31.1 项Fl基本情况312遵循及参考标准41.3 系统拓扑结构51.4 系统特点62系统设备介绍72.1 250KW并离网型储能变流器72.1.1 EAPCS25OK型储能变流器特点72.1.2 EAPCS250K型并离网逆变器技术参数72.1.3 电路原理图82.1.4 通讯方式92.250 K_DCDC变换器92.250.1 50K_DCDC变换器特点92.250.2 50K_DCDC变换港技术参数102.251 能光伏阵列汇流箱112.251.1 箱简介112.251.2 箱参数122.252 组件系统132.252.1
2、 270Wp光伏组件132.253 60KW双向充电桩152.253.1 60KW充电柱概述152.253.2 充电桩功能与特点152.253.3 EVDC-60KW充电桩技术参数162.254 系统172.255 能量管理系统172.255.1 能量管理182.255.2 光电预测192.255.3 负荷预测192.255.4 储能调度202.255.5 购售计划202.255.6 管理策略202.256 动环监控系统222.257 电池系统232.257.1 电池组232.257.2 模组与电池架设计232.257.3 系统参数表242.258 定制集装箱253设备采购信息介绍261技术方

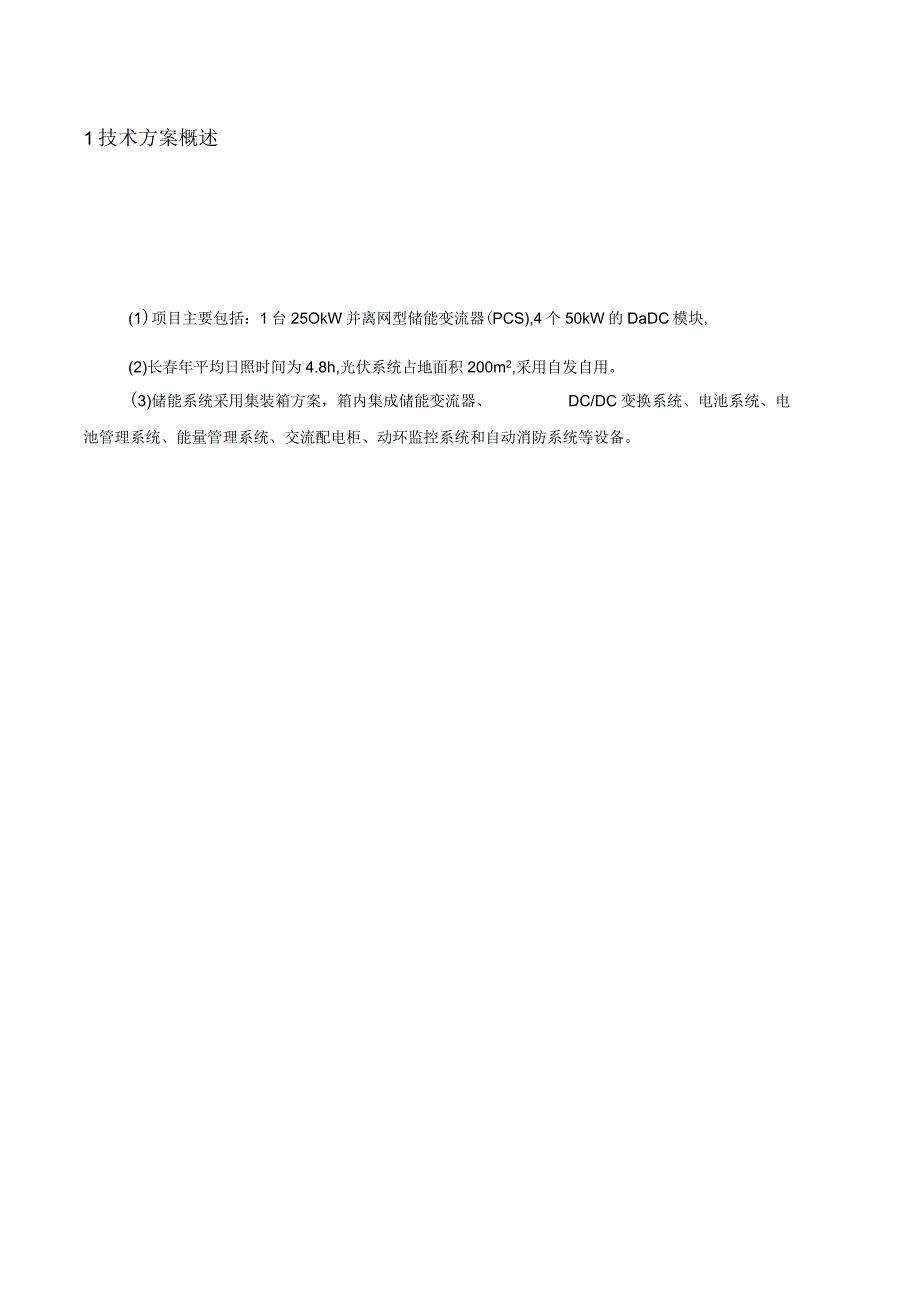

3、案概述(1)项目主要包括：1台25OkW并离网型储能变流器(PCS),4个50kW的DaDC模块,(2)长春年平均日照时间为4.8h,光伏系统占地面积200m2,采用自发自用。(3)储能系统采用集装箱方案，箱内集成储能变流器、DC/DC变换系统、电池系统、电池管理系统、能量管理系统、交流配电柜、动环监控系统和自动消防系统等设备。GB7251.1-1997低压成套开关设备-IEC439-1.1992低压成套开关设备和控制设备GB/T14048.1-93低压开关设备和控制设备GB/T9661-1999低压抽出式成套开关设备GB9166-88低压成套开关设备基本试验方法IEC255继电器GB/T72
4、61-2000继电器及装置基本试验方法GB1207-86电压互感器GB1208-87电流互感器GB13539-92低压熔断器GB3983.1-89低电压并联电容器IEC129交流断路器和接地保护GB/T13423-92工业控制用软件评定准则GB/T15532-1995计算机软件单元测试GB7450电子设备雷击导则GB13926-92工业过程测量和控制装置的电磁兼容性GB50171-92电气装置安装工程盘、柜及二次回路接线施工及验收规范IEC51直接动作指标模拟电气测量仪器及其附件GB/T7676-1998直接作用模拟指示电测量仪表及附件GB4942.4-93低压电器外壳防护等级IEC446绝缘
5、和非绝缘导体的色标IEC73指示灯和按钮的色标GB/T14549-1993电能质量、公用电网谐波GB/T15543-1995三相电压允许不平衡度GB/T3797-1989电控设备第二部分：装有电子器件的电控设备-NB/T31016-2011电池储能功率控制系统技术条件GB/T2423.17-1993盐雾试验方法图1光储充微电网系统拓扑如图1所示，光储充微电网系统拓扑主要设备说明：并离网型储能变流器：250KW变流器的交流侧并联接入380V的交流母线上，直流侧并联接入4台50kW的双向DC/DC变换器，可以实现能量的双向流动，即电池的充放电。双向DC/DC变换器：4台50KWDC/DC变换器高压
6、侧接入变流器的直流端，低压侧与退役动力电池组连接，每台DC/DC变换器与1组电池组连接。退役动力电池系统：12节3.6V100Ah电芯1P12S构成1个电池模块（43.2V100Ah,标称容量为4.32KW）h,16个电池模块串联构成1簇电池（691.2V100Ah,标称容量为69.12KW）h,电池簇接入双向DC/DC变换器的低压端。电池系统共含4簇电池，标称容量为276.48KWhoMPPT模块：MPPT模块的高压侧并联接入750V的直流母线上，低压侧侧连接光伏阵列：光伏阵列分为6个组串，每组由16块270WP的组件串联，共有96块光伏组件，光伏阵列的总功率为25.92kWp0充电桩：系统
7、含3台60kW充电桩，充电桩的交流侧并入交流母线，可由光伏、储能和电网供电。EMS&MGC：C根据上级调度指令完成对储能系统的充放电控制、电池SOC信息监测等功能。1.4系统特点（1）系统采用三层控制架构，最上层为能量管理系统，中间层为中央控制系统，最下层为设备层。系统集成量转换装置、相关负荷监控和保护装置，是一个能够实现自我控制、保护和管理的自治系统。（2）储能系统的能量调度策略根据电网的峰谷平段电价和储能电池的SOC（或组端电压）状态灵活地调整/设置，系统接受能量管理系统EMS的调度，从而进行智能化的充放电控制。（3）系统具备完善的通讯、监测、管理、控制、预警和保护功能，长时间持续安全运行
8、，可通过上位机对系统运行状态进行检测，具备丰富的数据分析功能。（4）电池管理系统（BMS）与能量管理系统（EMS）通信，上传电池组的信息，并在EMS及PCS的配合下，实现对电池组的监控和保护功能。2系统设备介绍2.1250kW并离网型储能变流器图2EAPCS250K并离网型储能变流器21.1EAPCS250K型储能变流器特点具备并网与离网平滑切换功能。具备并网恒流和恒功率两种充电模式，两种充电模式可实现在线无缝切换，适合各种应用场合的需求。具备与多种蓄电池的接口，有与电池BMS通讯功能。能实时接受上位机的调度，可通过PQ模式或下垂模式调度有功无功，满足并网充放电需求。功率因数可调范围：-11。
9、通讯方式有RS485,以太网等多种通讯方式，灵活可设。采用先进的IGBT功率模块，完善的系统保护功能，安全可靠。宽的直流电压输入范围。彩色LCD液晶触摸屏显示，保护及运行参数可设置。安装、操作、维护简便。21.2EAPCS250K型并离网逆变器技术参数表1250kW并网逆变器关键性能参数列表序号类别项目参数1额定有功功率250KW2直流电压工作范围500-800V3百最大直流输入电压850V4JSL最大直流输入电流525A5侧恒流充放电电流范围0-525A6恒功率充放电功率范围0250K7宜流电压纹波1%2. 1.3电路原理图8直流电流纹波1%9直流电流精度0.5%10直流电Ik精度1%11交
10、流侧并网模式额定交流功率250KW最大交流功率275KW12交流输出电压304V-456V13交流侧频率5060Hz2Hz15功率因数调节范围-1-1（可调）17电流畸变率（额定工况）98%28离网模式输出电压精度（额定工况）1%29输出电压范围198242V30输出频率范围49.550.5Hz31输出电压THD值（额定阻性负载）1.5%32输出电压不平衡度（100%不平衡）1%33动态时电压幅值突变范围10%34动态时电压幅值恢复时间20ms35自动从离网到并网功能具备36工作模式并离网工作模式并网PQ,离网VF；37恒流、恒功率、恒压充放电功能具备38恒流、恒功率在线模式切换具备39电池均
11、充、浮充功能模式具备41方波充电模式具备42保护交流侧过/欠压保护功能具备43直流侧过欠压保护功能具备44过/欠频保护功能具备45过流保护功能具备46极性反接保护功能具备47过载保护功能具备48过温保护功能具备49冷却系统故障保护具备50防孤岛保护功能具备51通讯故障保护功能具备52漏电流保护功能具备53防雷保护功能具备54相序反接保护功能具备55环境防护等级IP20（户内）56冷却方式风冷，可调速57通讯通讯接口以太网，RS48558显小LCD触摸屏59电量统计功能具备60功率流向显不具备图3EAPCS250K并离网型储能变流器电路原理图2. 1.4通讯方式储能变流器通过以太网或RS485与
12、上位机通讯，支持MoDBUSTCP/R和UI04规约，通讯方案可详见产品手册。(1)以太网通讯方案若单台储能变流器通讯，可直接用网线将储能变流器的RJ45端口与上位机的RJ45端口相连，通过上位机监控系统对储能变流器进行监控。储施变流器PC图4储能变流器与计算机以太网线连接示意图(2)RS485通讯方案在标准的以太网MODBUSTCjfi讯的基础上，储能变流器还提供了可选的RS485通讯方案，它采用的是MODBUSR11U议，利用RS485/RS232转换器与上位机通讯，通过我司能量管理监控系统对储能变流器进行监控。图5储能变流器通过 RS485/232转换怒与计算机的连接示意图2.250k_
