1、附录A(资料性)大变形隧道工程地质特征A.1围岩初始应力状态，有实测的应力成果时，应采用实测值；无实测资料时，可根据隧道工程埋深、地形地貌、地质特征、构造运动史、主要构造线和开挖过程中出现的岩芯饼化岩体变形等特殊地质现象按表AQ1.进行评估。表AO1.围岩初始地应力状态评估标准初始地应力状态主要现象评估基准(Rcmax)一般地应力岩芯无或少有饼化现象，开挖过程中洞壁岩体有一定的位移，成洞性一般较好7高地应力岩芯时有饼化现象，开挖过程中洞壁岩体位移显著，持续时间较长，成洞性差47极高地应力岩芯常有饼化现象，开挖过程中洞壁岩体有剥离，位移极为显著,甚至发生大位移，持续时间长，不易成洞15锤击声不清
2、脆,无回弹,较易击碎;浸水后,指甲可刻出印痕粉砂质板岩、钙质板岩、石英片岩、石英千枚岩、钙质千枚岩软岩15Ro5锤击声哑，无回弹,易击碎;浸水后,手可掰开泥质板岩、绢云母片岩、绿泥石片岩、绢云千枚岩、绢云母化蚀变1.-1.1.石极软岩5锤击声哑,无回弹,有较深凹痕手可捏碎;浸水后,捏成团炭质板岩、蛇纹石片岩、绢云千枚岩、绿泥千枚岩、炭质千枚岩绿泥石化蚀变岩注:无条件取得岩石饱和单轴抗压强度Rc实测值时，也可采用实测的点荷载强度指数Is(50)的换算值,换算方法按现行工程岩体分级标准GB/T50218的规定执行。A. 3岩层厚度的划分应按表A.0.3确定。表A.03岩层厚度的划分岩层厚度划分薄层

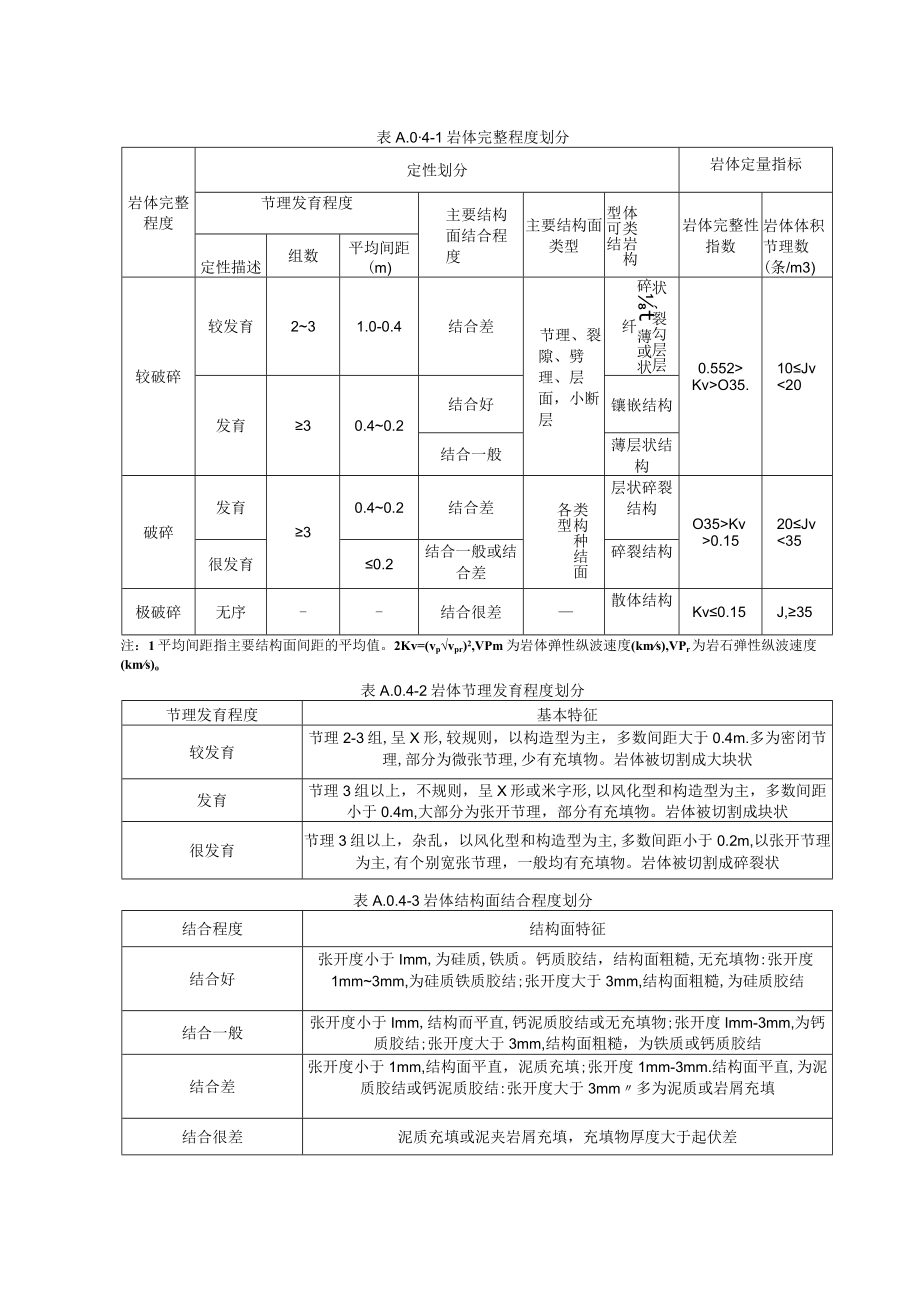

3、较薄层中薄层极薄层层厚(cm)10h33h1.hKvO35.10JvKv0.1520Jv35很发育0.2结合一般或结合差碎裂结构极破碎无序-结合很差散体结构Kv0.15J,35注：1平均间距指主要结构面间距的平均值。2Kv=(vpvpr)2,VPm为岩体弹性纵波速度(kms),VPr为岩石弹性纵波速度(kms)o表A.0.4-2岩体节理发育程度划分节理发育程度基本特征较发育节理2-3组,呈X形,较规则，以构造型为主，多数间距大于0.4m.多为密闭节理,部分为微张节理,少有充填物。岩体被切割成大块状发育节理3组以上，不规则，呈X形或米字形,以风化型和构造型为主，多数间距小于0.4m,大部分为张开
4、节理，部分有充填物。岩体被切割成块状很发育节理3组以上，杂乱，以风化型和构造型为主,多数间距小于0.2m,以张开节理为主,有个别宽张节理，一般均有充填物。岩体被切割成碎裂状表A.0.4-3岩体结构面结合程度划分结合程度结构面特征结合好张开度小于Imm,为硅质,铁质。钙质胶结，结构面粗糙,无充填物:张开度1mm3mm,为硅质铁质胶结;张开度大于3mm,结构面粗糙,为硅质胶结结合一般张开度小于Imm,结构而平直,钙泥质胶结或无充填物;张开度Imm-3mm,为钙质胶结;张开度大于3mm,结构面粗糙，为铁质或钙质胶结结合差张开度小于1mm,结构面平直，泥质充填;张开度1mm-3mm.结构面平直,为泥质

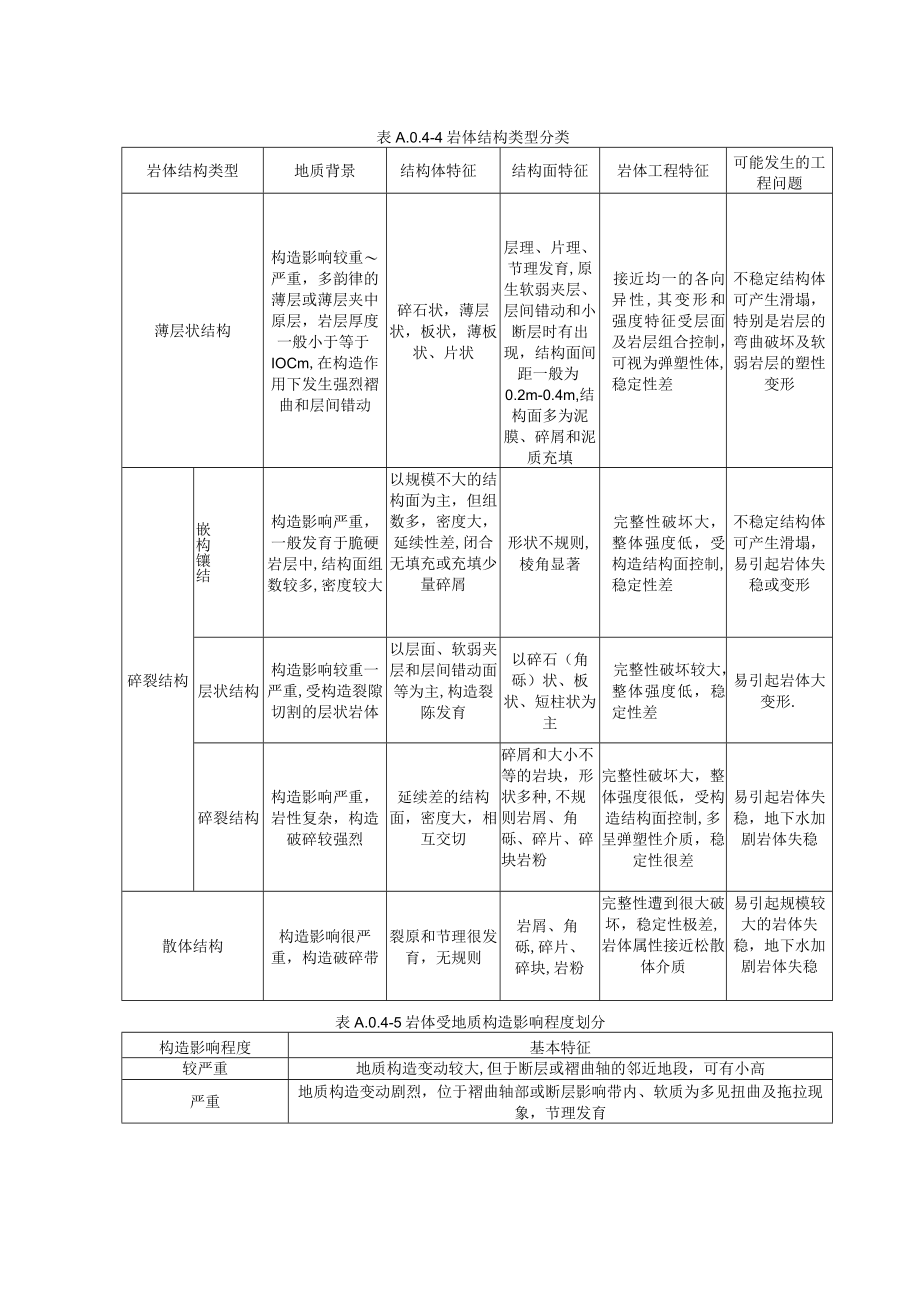

5、胶结或钙泥质胶结:张开度大于3mm多为泥质或岩屑充填结合很差泥质充填或泥夹岩屑充填，充填物厚度大于起伏差表A.0.4-4岩体结构类型分类岩体结构类型地质背景结构体特征结构面特征岩体工程特征可能发生的工程问题薄层状结构构造影响较重严重，多韵律的薄层或薄层夹中原层，岩层厚度一般小于等于IOCm,在构造作用下发生强烈褶曲和层间错动碎石状，薄层状，板状，薄板状、片状层理、片理、节理发育,原生软弱夹层、层间错动和小断层时有出现，结构面间距一般为0.2m-0.4m,结构面多为泥膜、碎屑和泥质充填接近均一的各向异性,其变形和强度特征受层面及岩层组合控制，可视为弹塑性体,稳定性差不稳定结构体可产生滑塌，特别是
6、岩层的弯曲破坏及软弱岩层的塑性变形碎裂结构嵌构镶结构造影响严重，一般发育于脆硬岩层中,结构面组数较多,密度较大以规模不大的结构面为主，但组数多，密度大，延续性差,闭合无填充或充填少量碎屑形状不规则,棱角显著完整性破坏大，整体强度低，受构造结构面控制,稳定性差不稳定结构体可产生滑塌，易引起岩体失稳或变形层状结构构造影响较重一严重,受构造裂隙切割的层状岩体以层面、软弱夹层和层间错动面等为主,构造裂陈发育以碎石（角砾）状、板状、短柱状为主完整性破坏较大，整体强度低，稳定性差易引起岩体大变形.碎裂结构构造影响严重，岩性复杂，构造破碎较强烈延续差的结构面，密度大，相互交切碎屑和大小不等的岩块，形状多种,
7、不规则岩屑、角砾、碎片、碎块岩粉完整性破坏大，整体强度很低，受构造结构面控制,多呈弹塑性介质，稳定性很差易引起岩体失稳，地下水加剧岩体失稳散体结构构造影响很严重，构造破碎带裂原和节理很发育，无规则岩屑、角砾,碎片、碎块,岩粉完整性遭到很大破坏，稳定性极差,岩体属性接近松散体介质易引起规模较大的岩体失稳，地下水加剧岩体失稳表A.0.4-5岩体受地质构造影响程度划分构造影响程度基本特征较严重地质构造变动较大,但于断层或褶曲轴的邻近地段，可有小高严重地质构造变动剧烈，位于褶曲轴部或断层影响带内、软质为多见扭曲及拖拉现象，节理发育很严重节理位于断层破碎带内,岩体呈块石、碎石、角砾状,有的甚至呈粉末泥土
8、状，节理很发育A.5地下水的出水状态分级宜按表A.05确定。表A.0.5地下水的出水状态分级地下水出水状态潮湿或点滴状出水淋雨状或线流状出水涌流状出水水量Cy1.（min*10m洞长）Q2525125裂隙水压力p(MPa)pO.1.0.10.5附录B(资料性)大变形隧道围岩变形潜势分级B. 1变形曲线可划分为变形加速、发展、减速和收敛四个阶段,如图A.0.1所示。图B.0.1变形曲线阶段划分示意图B.2施工中可根据变形加速阶段的变形速率评价本段围岩的变形潜势,采用开挖后连续35天变形速率平均值vp(一般取上台阶，必要时取中、下台阶)，综合评价围岩的变形潜势，VP计算式如下：Vp=Vj/n(B.
9、0.1)式中n变形速率的天数；Vi第i天的变形速率，是指当日的总收敛量与前一日总收敛量的差值。B.3围岩变形潜势为正常变形潜势和大变形潜势，大变形潜势见表B.0.1。表B.0.1按变形速率对围岩变形潜势分级变形速率分级一般低速中速高速变形速率vp(mmd)1O10-30305050变形潜势正常轻微中等强烈注:变形速率为施工工序、工艺稳定后测得的甲均值。附录C（斐料性）大变形隧道支护措施表B.0.1大变形隧道可按表C.0.1选择支护和衬砌措施。表C.0.1大变形隧道支护措施表变形等级一二三断面形式常规断面必要时加大曲率断面加大曲率断面,必要时设置为圆形喷射混凝土C25C25或C3OC3O系统锚杆短锚杆中、短锚杆长、短锚杆钢架I2O-I22型钢I22-H175型钢HW175-HW200型钢径向注浆可采用宜采用应采用特殊措施-必要时考虑长锚索,多层支护、应力释放等二次衬砌钢筋混凝土钢筋混凝土钢筋混凝土附录D（资料性）大变形隧道支护效果记录表支护效果记录表学子面里程埋深(m)-形级-变攀-阶程-台里上：中：下：仰拱里程二衬里程变形量（mm）变形速率（mmd）时间1234567(mmd)施作时机第二（多）层支仰拱二次衬砌喷层厚度（cm）裂隙剥离剪切破坏鼓包锚杆（索）长度（m）施作时间拉脱（断）垫板陷入钢架型号有无屈服接头是否完好底鼓裂隙隆起渗水情况记录者:复核者:
